Schritt 4: Lautsprecher anschließen
Der almando Multilpay Surround bietet sechs RJ45-Powerlink-Buchsen zum Anschluss
von Bang & Olufsen Lautsprechern sowie sechs Pre-Out-Cinch-Buchsen zum
Anschluss von Aktiv-Lautsprechern anderer Hersteller (Piega, Loewe Subwoofer, etc.).
Ältere Bang & Olufsen Lautsprecher mit einem Adapter anschließen
Neuere Bang & Olufsen Lautsprecher mit RJ45-Patchkabel, CAT6a anschließen
10
Um ältere B&O Lautsprecher anzuschließen,
benötigen Sie einen RJ45-Powerlink -Adapter
(#210211 und #210311) – an diesen können
Sie Ihre vorhandenen Powerlink-Kabel an-
schließen.

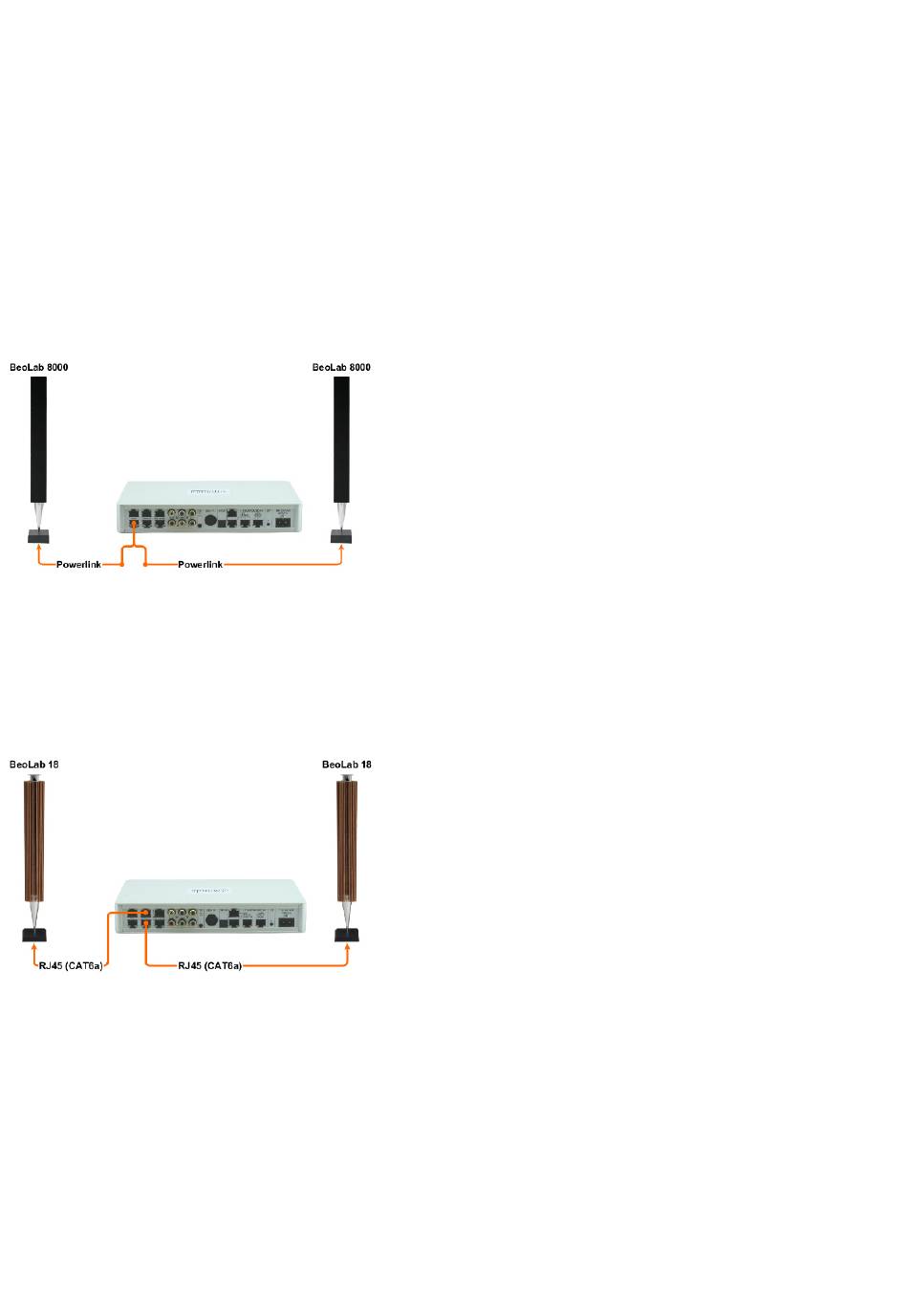

In diesem Beispiel dargestellt ist der An-
schluss von BeoLab
lautsprecher mit einem RJ45-Powerlink-Y-
Adapter (#210311).
Neuere B&O Lautsprecher schließen Sie mit
RJ45-Patchkabeln (CAT6a) an. Sofern der
Lautsprecher über
Buchsen verfügt, können Sie die Kabel auch
durchschleifen
Lautsprecher weiter zum nächsten, wie bei
einer Lichterkette.
Hier sehen Sie ein Paar BeoLab 18, einzeln
angeschlossen als Rücklautsprecher.
8000
zwei Powerlink-RJ45-
(Daisy Chain) – von einem
als Front-
