NO LIMITS TO YOUR HOME ENTERTAINMENT

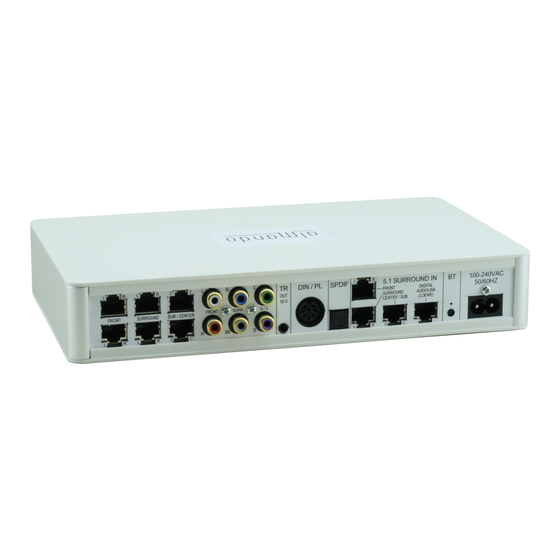

Almando Multiplay Surround
5.1 Surround-Ausgänge
- 6 x Powerlink (RJ45) für B&O Lautsprecher (auch BeoLab 5!)
- 6 x Cinch (Pre-Out) und 1 x 3,5mm Mono-Klinke für Trigger-Ausgang
5.1 Surround-Eingänge
- 3 x Powerlink (RJ45) je eine für Front, Surround und Subwoofer/Center
- 1 x Digital Audiolink für Loewe TV-Geräte
Stereo-Eingang für Geräte von B&O und Fremdherstellern
(über beiliegenden Adapter auch Signalerkennung bei Geräten mit Cinch- oder
Kopfhörer-Ausgang, z.B. Sonos Connect, Plattenspieler etc.)
SPDIF-Eingang
(z.B. für Apple Airport Express, Denon Heos, Google Chromecast Audio,
Sonos Connect, etc.)
Multiplay Automatik
(Signalerkennung, Quellenwechsel mit Vorrangschaltung,
Lautsprecher On/Off, Auto-Standby)
Bluetooth Modul für drahtloses Audio-Streaming
Konfiguration mit der kostenlosen App
ALMANDO CONTROL
Installations- und Bedienungsanleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Almando Multiplay Surround
Inhaltszusammenfassung für Almando Multiplay Surround
- Seite 1 NO LIMITS TO YOUR HOME ENTERTAINMENT Almando Multiplay Surround 5.1 Surround-Ausgänge - 6 x Powerlink (RJ45) für B&O Lautsprecher (auch BeoLab 5!) - 6 x Cinch (Pre-Out) und 1 x 3,5mm Mono-Klinke für Trigger-Ausgang 5.1 Surround-Eingänge - 3 x Powerlink (RJ45) je eine für Front, Surround und Subwoofer/Center - 1 x Digital Audiolink für Loewe TV-Geräte...
-
Seite 2: Almando
Geräte. Und es gibt einige wenige Geräte, die all dies in sich vereinen, um den Wünschen ihrer Benutzer gerecht zu werden - wie Geräte von almando GmbH. Dafür schlagen wir neue und unkonventionelle Wege ein und können dabei auf eine langjährige Erfahrung vertrauen. -
Seite 3: Inhaltsverzeichnis
FUNKTIONSWEISE ...................... 7 SCHRITTE ZUR INBETRIEBNAHME................9 Schritt 1: App herunterladen und installieren ................9 Schritt 2: Multiplay Surround mit dem Stromnetz verbinden ........... 9 Schritt 3: Bluetooth-Verbindung zum Smartphone / Tablet herstellen ........9 Schritt 4: Lautsprecher anschließen ..................10 Ältere Bang &... -
Seite 4: Warenzeichen
Apple Inc. App Store is a service mark of Apple Inc. The Bluetooth word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by almando GmbH is under license. -
Seite 5: Sicherheitshinweise
Bei unsachgemäßem Einsatz und durch Öffnen des Gerätes erlischt der Garantieanspruch! Haftungsausschluss: almando GmbH haftet nicht für Schäden an Geräten, die durch Fahrlässigkeit oder nicht bestimmungsgemäßen Einsatz entstanden sind. Insbesondere haftet almando GmbH nicht für entgangenen Gewinn oder sonstige Vermögensschäden des Käufers. Diese Beschränkung... -
Seite 6: Verbraucherinformation Zur Sammlung Und Entsorgung Alter Elektrogeräte
Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte Befindet sich dieses Symbol auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollten benutzte elektrische Geräte nicht mit dem normalen Haushaltsabfall entsorgt werden. In Übereinstimmung mit Ihren nationalen Bestimmungen und den Richtlinien 2012/19/EU bringen Sie alte Geräte bitte zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen. -
Seite 7: Funktionsweise
FUNKTIONSWEISE Der almando Multiplay Surround wurde entwickelt, um Fremdgeräte in ein Surround Setup mit einem Fernseher und Lautsprechern von Bang & Olufsen und/oder Loewe zu integrieren. Es können diverse Geräte mit Lautstärke-geregeltem Ausgang angeschlossen werden: - Fernseher von Bang & Olufsen, Loewe - Audiogeräte von B&O (z.B. - Seite 8 – es genügt die jeweilige Fernbedienung des Zuspielgerätes, das Sie hören möchten. Und das ist die große Stärke des almando Gerätes – es erledigt für Sie alles vollautomatisch – vom Erkennen aktiver Geräte, über das Ein- und Ausschalten der Lautsprecher, bis hin zum smarten Wechsel zwischen gleichzeig aktiven Quellen nach vorgegebenen Prioritäten.
-
Seite 9: Schritte Zur Inbetriebnahme
Discovery-Modus und ist für Ihr Smartphone beim Scannen nach neuen Geräten sichtbar. Dieses Koppeln ist nur einmal nötig. Wenn Sie später ein weiteres Smartphone verbinden wollen, trennen Sie hierzu einfach kurz das almando Gerät vom Strom und verfahren Sie wie beim Koppeln mit dem ersten Smartphone. -
Seite 10: Schritt 4: Lautsprecher Anschließen
Schritt 4: Lautsprecher anschließen Der almando Multilpay Surround bietet sechs RJ45-Powerlink-Buchsen zum Anschluss von Bang & Olufsen Lautsprechern sowie sechs Pre-Out-Cinch-Buchsen zum Anschluss von Aktiv-Lautsprechern anderer Hersteller (Piega, Loewe Subwoofer, etc.). Ältere Bang & Olufsen Lautsprecher mit einem Adapter anschließen Um ältere B&O Lautsprecher anzuschließen,... -
Seite 11: Aktiv-Lautsprecher Mit Cinch-Kabel Anschließen (Z.b. Yamaha Subwoofer)
Aktiv-Lautsprecher mit Cinch-Kabel anschließen (z.B. Yamaha Subwoofer) Sie können auch Aktiv-Lautsprechern von anderen Herstellern mit einem gewöhnlichen Cinch-Kabel anschließen. Hier dargestellt ist der Anschluss von einem Yamaha Subwoofer am entsprechenden Pre- Out. An den sechs Pre-Out-Buchsen kann auch ein Loewe Subwoofer 525 oder 800 mit einem Adapter (Audiolink <->... -
Seite 12: Spdif
Lautstärke regelbaren optischen Ausgang wie z.B. Apple Airport Express, Denon Heos, Google Chromecast Audio, Sonos Connect, etc. Im Lieferumfang sind bereits die nötigen Lichtleiterkabel enthalten. Der almando Multiplay Stereo ist zwar in der Lage, auch PCM-Stereo-Signale von Video-Geräten über SPDIF konvertieren (z.B. -
Seite 13: Schritt 6: Almando App Starten
Schritt 6: almando App starten Nach erfolgreichem Koppeln können Sie die almando App starten - beim erstmaligen Starten der App erscheint dann folgendes Bild: Drücken Sie auf diesen Button, um das almando Gerät zu konfigurieren. Durch Klicken auf die Länderflagge können Sie die Sprache der App... - Seite 14 Die Auswahl des Almando Gerätes brauchen Sie nur einmal treffen. Wenn Sie die almando App künftig starten, sieht der Startbildschirm folgendermaßen aus: Wollen Sie sich mit einem weiteren, zusätzlichen almando Gerät ver- binden, klicken Sie bitte hier, um wie bei der Erstkonfiguration zur Liste für die Auswahl aus den gekoppelten Geräten zu gelangen.
-
Seite 15: Almando Control App
ALMANDO CONTROL APP Hauptseite Die Hauptseite der App gliedert sich in vier Bereiche: Ganz oben gibt es drei Buttons. Mit dem linken gelangen Sie zu den Allgemeinen Einstellungen, mit dem mittleren Lautsprecher- Einstellungen und mit dem rechten schließen Sie die App. -
Seite 16: Allgemeine Einstellungen
Auf dieser Seite treffen Sie globale Einstellungen und haben die Möglichkeit das Gerät auf die Werks-Einstellungen zurückzusetzen, bzw. bei späteren Updates der App die Software des almando Multiplay Surround Decoder zu aktualisieren. Mit diesem Button gelangen Sie zurück zur Hauptseite der App. -
Seite 17: Lautsprecher-Einstellungen
Lautsprecher-Einstellungen Diese Seite dient zur Konfiguration der Lautsprecher. Mit diesem Button gelangen Sie zurück zur Hauptseite der App. Dieser Schieberegler dient zur Ein- stellung der Balance (L<->R). Eingangs-Einstellungen Für jeden einzelnen Eingang treffen Sie diverse Einstellungen separat. Dazu schalten Sie nur das Zuspielgerät an dem Eingang ein, den Sie konfigurieren möchten, und starten die Wiedergabe. - Seite 18 Regel werden an den Eingängen Geräte angeschlossen, die über eine eigene Lautstärke-Regelung verfü- gen. Die Lautstärke-Regelung mit der Almando-APP sollte deshalb hier nicht aktiviert werden. Dies gilt auch für BLUETOOTH AUDIO. Dieser Schalter steht nur bei den Eingangs-Einstellungen für INPUT 2 zur Verfügung.
-
Seite 19: Technische Daten
TECHNISCHE DATEN Powerlink-Signale 8pol DIN Eingang und alle RJ45 Ausgänge sind zu 100% B&O kompatibel (auch mit BeoLab 5) Eingänge - 3 x RJ45 (Powerlink) – 5.1 Surround für B&O TV - 1 x RY45 (Digital Audiolink) – 5.1 für Loewe TV - DIN 8pol / B&O Powerlink - 1 x SPDIF Ausgänge...
