NO LIMITS TO YOUR HOME ENTERTAINMENT

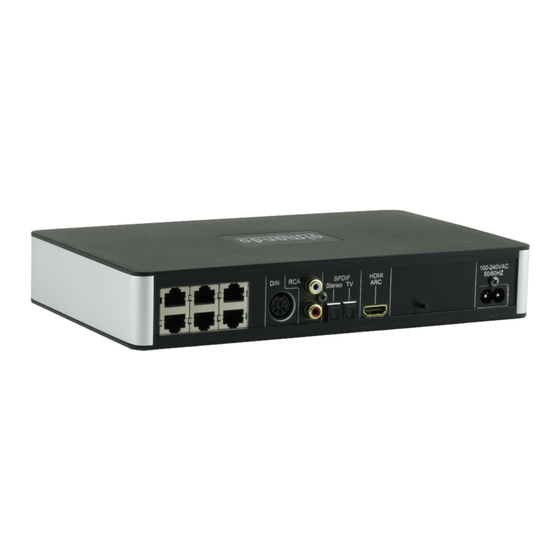

Almando Multiplay Surround Decoder
5.1 Surround Powerlink-Ausgänge für B&O Lautsprecher
HDMI ARC Eingang für beliebigen Fernseher
(z.B. von Grundig, Hisense, LG, Loewe, Metz, Panasonic, Philips,
Samsung, Sharp, Sony, TechniSat, Toshiba, etc.)
Powerlink-Eingang für Bang & Olufsen Anlage
(z.B. für BeoSound Overture, BeoSound 9000, BeoSound Moment, etc.)
SPDIF und Cinch Eingänge
(z.B. für Apple Airport Express, Denon Heos, Google Chromecast Audio,
Sonos Connect, etc.)
Multiplay Automatik
(Signalerkennung, Quellenwechsel mit Vorrangschaltung,
Lautsprecher On/Off, Auto-Standby)
Bluetooth Modul für drahtloses Audio-Streaming
Konfiguration mit der kostenlosen App
ALMANDO CONTROL
Installations- und Bedienungsanleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Almando Multiplay Surround
Inhaltszusammenfassung für Almando Multiplay Surround

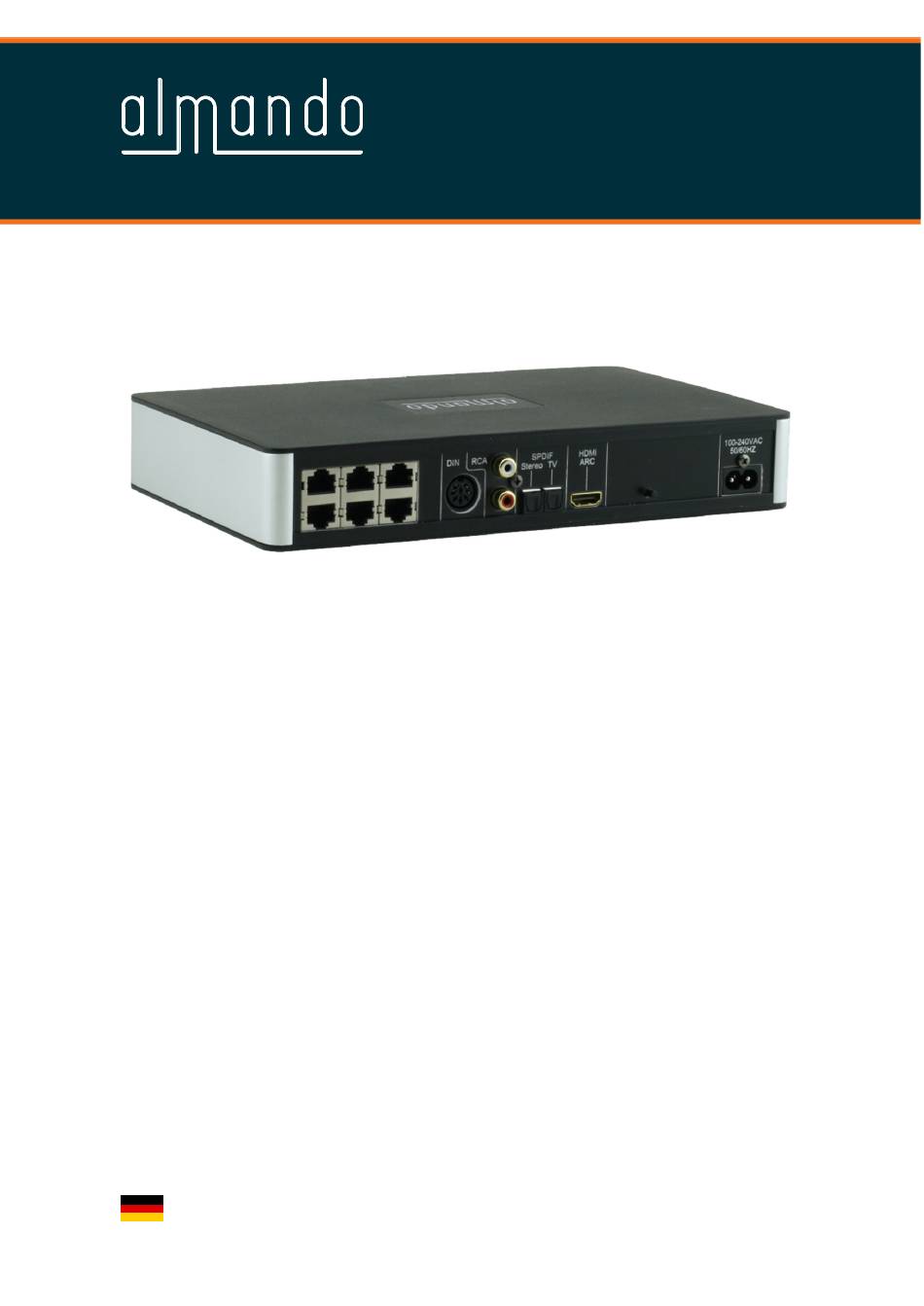

- Seite 1 NO LIMITS TO YOUR HOME ENTERTAINMENT Almando Multiplay Surround Decoder 5.1 Surround Powerlink-Ausgänge für B&O Lautsprecher HDMI ARC Eingang für beliebigen Fernseher (z.B. von Grundig, Hisense, LG, Loewe, Metz, Panasonic, Philips, Samsung, Sharp, Sony, TechniSat, Toshiba, etc.) Powerlink-Eingang für Bang & Olufsen Anlage (z.B.
-
Seite 2: Almando
Geräte. Und es gibt einige wenige Geräte, die all dies in sich vereinen, um den Wünschen ihrer Benutzer gerecht zu werden - wie Geräte von almando GmbH. Dafür schlagen wir neue und unkonventionelle Wege ein und können dabei auf eine langjährige Erfahrung vertrauen. -
Seite 3: Inhaltsverzeichnis
Center-Lautsprecher .......................... 9 Subwoofer ............................10 Schritt 3: Quellen anschließen ....................11 Schritt 4: almando Decoder mit dem Stromnetz verbinden ..........12 Schritt 5: Bluetooth-Einstellungen am Smartphone (o. Tablet) prüfen ........12 Schritt 6: almando App starten ..................... 12 ALMANDO CONTROL APP ..................13 Steuerung (Startseite der App) ..................... -
Seite 4: Warenzeichen
Apple Inc. App Store is a service mark of Apple Inc. The Bluetooth word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by almando GmbH is under license. -
Seite 5: Sicherheitshinweise
Bei unsachgemäßem Einsatz und durch Öffnen des Gerätes erlischt der Garantieanspruch! Haftungsausschluss: almando GmbH haftet nicht für Schäden an Geräten, die durch Fahrlässigkeit oder nicht bestimmungsgemäßen Einsatz entstanden sind. Insbesondere haftet almando GmbH nicht für entgangenen Gewinn oder sonstige Vermögensschäden des Käufers. Diese Beschränkung... -
Seite 6: Funktionsweise
FUNKTIONSWEISE Der almando Multiplay Surround Decoder wurde entwickelt, um Fremdgeräte in ein 5.1 Surround Setup mit Bang & Olufsen Lautsprechern und Anlage zu integrieren. ® ® ® ® ® Es können beliebige Fernseher (z.B. Grundig , LG , Loewe , Metz , Panansonic ®... -
Seite 7: Schritte Zur Inbetriebnahme
In der täglichen Bedienung brauchen Sie die almando Control App dann auch nicht mehr – es genügt die jeweilige Fernbedienung des Zuspielgerätes, das Sie hören möchten. Und das ist die große Stärke des almando Multiplay Surround – er erledigt für Sie alles vollautomatisch – vom Erkennen aktiver Geräte, über das Ein- und Ausschalten der Lautsprecher, bis hin zum smarten Wechsel zwischen gleichzeig aktiven Quellen nach vorgegebenen Prioritäten. -
Seite 8: Schritt 2: Lautsprecher Anschließen
Schritt 2: Lautsprecher anschließen Der almando Multilpay Surround Decoder bietet sechs RJ45 Buchsen zum Anschluss von Bang & Olufsen Lautsprechern im vollwertigen 5.1 Surround Setup. Front-Lautsprecher: Hier z.B. mit neueren B&O Lautsprechern mit RJ45 Powerlink Buchsen Neuere B&O Lautsprecher (z.B. BeoLab 18) schließen Sie... -
Seite 9: Surround-Lautsprecher: Hier Z.b. Mit Älteren B&O Lautsprechern Mit 8Pol Din Powerlink Buchsen
Surround-Lautsprecher: Hier z.B. mit älteren B&O Lautsprechern mit 8pol DIN Powerlink Buchsen Für ältere B&O Lautsprecher (z.B. BeoLab 5, BeoLab 8000, BeoLab 6000 etc.) benötigen Sie zum Anschluss spezielle Adapter RJ45 <-> Powerlink. Hier dargestellt Anschluss von BeoLab 8000 als Surround-Lautsprecher. Center-Lautsprecher Die rechte obere RJ45 Buchse ist speziell nur für den Anschluss von... -
Seite 10: Subwoofer
Subwoofer Subwoofer werden - wie hier dargestellt ein BeoLab 2 - an der unteren rechten RJ45 Buchse angeschlossen. Auch BeoLab können hier problemlos angeschlossen wer-den (Center Subwoofer werden getrennt auf beiden Audio-Signalen der Powerlink-Buchse ausgegeben). Haben Sie am BeoLab 14 auch die dazugehörigen Passiv-Lautsprecher angeschlossen, dann benötigen Sie zwei weitere CAT 7 Kabel für die... -
Seite 11: Schritt 3: Quellen Anschließen
Schritt 3: Quellen anschließen HDMI ARC / CEC Schließen Sie den Fernseher mit dem mitgelieferten HDMI-Kabel an und aktivieren Sie die Funktion HDMI ARC im Setup Menü Ihres TV Gerätes. Beachten Sie dazu auch die Hinweise in der Bedienungsanleitung des Fernsehers. POWERLINK (8pol DIN) Hier können Sie eine Bang &... -
Seite 12: Schritt 4: Almando Decoder Mit Dem Stromnetz Verbinden
Umgebung nach neuen Bluetooth-Geräten. Es sollte ein neues Gerät erscheinen, das mit dem Namen „Almando“ beginnt. Sollte dies nicht der Fall sein, drücken Sie am almando Multiplay Surround Decoder den kleinen Drucktaster rechts neben der HDMI-Buchse (bzw. trennen Sie das Gerät kurz vom Stromnetz und verbinden es wieder). -
Seite 13: Almando Control App
ALMANDO CONTROL APP Steuerung (Startseite der App) Die Hauptseite der App (Steuerung) gliedert sich in folgende Bereiche: oberen Bereich werden alle verfügbaren Eingänge Reihenfolge ihrer Priorität aufgelistet. Der gerade aktive Eingang wird farbig dargestellt. Sind mehrere Eingänge gleichzeitig aktiv, hat der obere Vorrang. - Seite 14 Bereich darunter gibt Bedienelemente für gerade aktiven Eingang. Die horizontal angeordneten Buttons bieten die Möglichkeit, Dolby Pro Logic aus- bzw. mit dem gewünschten Modus einzuschalten damit dauerhaft für diesen gerade aktiven Eingang abzuspeichern. Nach einem Wechsel des Eingangs oder nach einem Neustart des Gerätes wird die zuletzt getroffene Dolby Pro Logic Auswahl wieder verwendet.
-
Seite 15: Allgemeine Einstellungen
Allgemeine Einstellungen Auf dieser Seite treffen Sie allgemeine Einstellungen und haben die Möglichkeit, das Gerät auf die Werks-Einstellungen zurückzusetzen, bzw. die Firmware Ihres almando Gerätes aktualisieren zu können. Hier legen Sie fest, ob Daten-Signale an die B&O Lautsprecher ausgegeben werden sollen (eingespeiste Daten von angeschlossenen B&O Geräten... - Seite 16 HDMI und SPDIF2 (TV) zu koppeln. Über diesen Button gelangen auf die Seite zum Anzeigen und Aktualisieren der Firmware. Steht auf dem almando Server eine neue Firmware für Ihr Gerät bereit, dann ist diese Zeile rot eingefärbt und auf dem Navigations- symbol für die Einstellungen erscheint...
-
Seite 17: Lautsprecher-Einstellungen
Lautsprecher-Einstellungen Im oberen Bereich können Sie den Lautsprecher auswählen, den Sie mit den Bedienelementen darunter konfi- gurieren wollen. Mit dem oberen Schieberegler stellen Sie die Entfernung des Lautsprechers zur Sitzposition ein. Und hier bestimmen Sie die Laut- stärke des gewählten Lautsprechers (im Vergleich zu den anderen). -
Seite 18: Eingangs-Einstellungen
Eingangs-Einstellungen Für jeden einzelnen Eingang treffen Sie diverse Einstellungen separat. Dazu schalten Sie nur das Zuspielgerät an dem Eingang ein, den Sie konfigurieren möchten, und starten die Wiedergabe. Der aktive Eingang wird farbig hinterlegt, und auf dem Navigationssymbol für die Eingangs-Einstellungen rechts unten wird zusätzlich das Kürzel dieses Eingangs eingeblendet. - Seite 19 Lautstärke aktiven Eingangs fest, mit der die angeschlossene Quelle (bzw. Bluetooth Audio) wiedergegeben werden soll. Die Funktion Lautstärke-Regelung mit Almando-APP sollte Ausnahmefällen aktiviert werden. Dies ist nur dann nötig, wenn das angeschlossene Gerät über keine eigene Lautstärke-Regelung verfügt. Verzögerung/Lipsync. Wählen...
-
Seite 20: Technische Daten
TECHNISCHE DATEN Powerlink-Signale 8pol DIN Eingang und alle RJ45 Ausgänge sind zu 100% B&O kompatibel (auch mit BeoLab 5) Eingänge - HDMI ARC/CEC für beliebige Fernseher - DIN 8pol / B&O Powerlink - 2 x SPDIF - 1 x Stereo-Cinch Ausgänge - 2 x Front L/R VVVVVVV.
