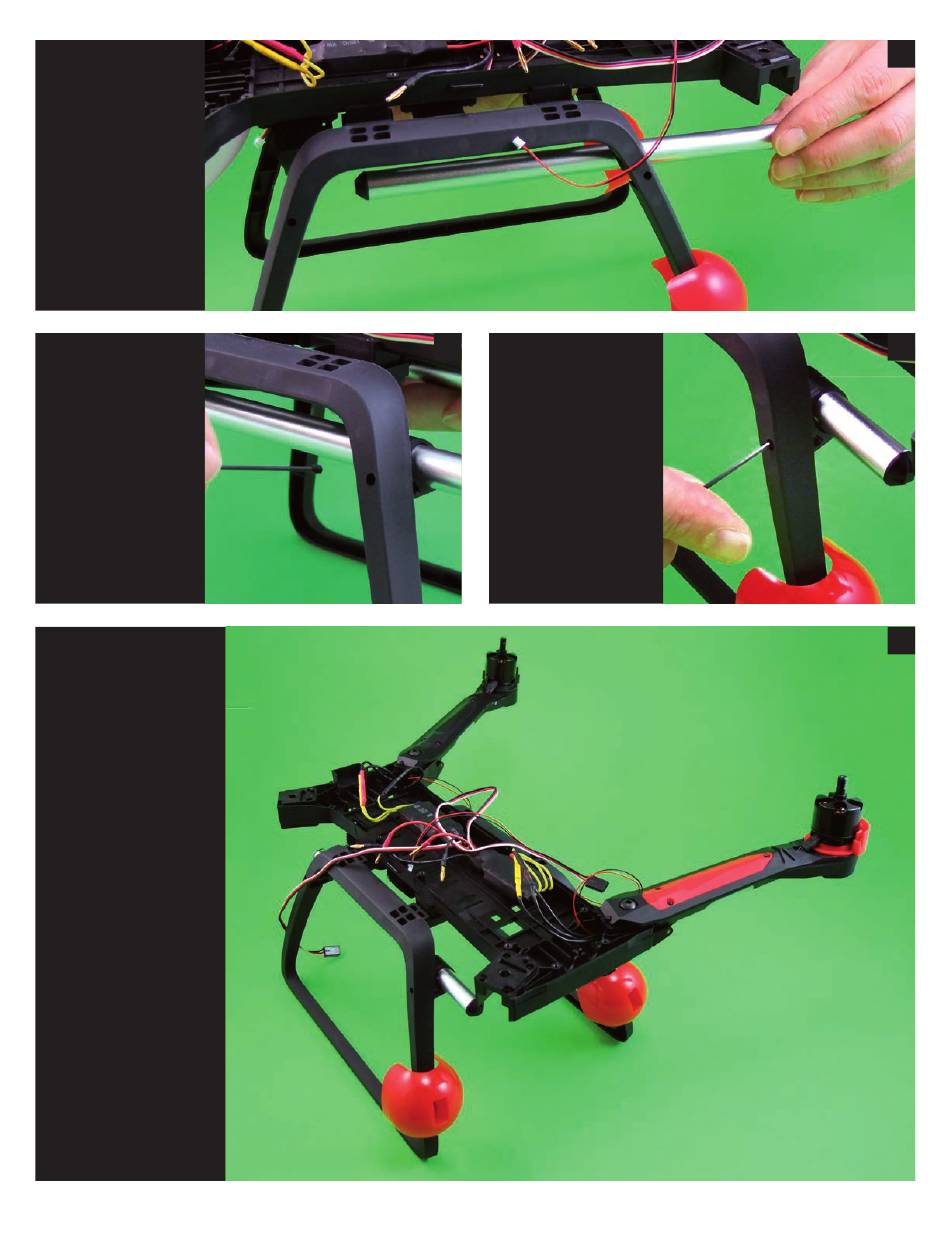

Einsetzen der
Seitenstrebe
Nun steckst du die
fertig bestückte
Seiten strebe, wie auf
dem Foto rechts
gezeigt, durch die
beiden Kunststoff-
laschen an der
Innenseite des
rechten Lande -
gestells. Richte sie
dabei ungefähr an der
bereits montierten
rechten Strebe aus.
Madenschraube
einsetzen
Setze eine der beiden
dieser Bauphase bei-
liegenden Maden-
schrauben auf die
Spitze des Inbus-
schlüssels, und füh-
re sie, wie gezeigt, in
die vordere Bohrung
an der Außenseite
des linken Lande-
gestells ein.
Das Ergebnis
Wenn du die Schritte
10 und 11 mit der zwei-
ten Madenschraube am
hinteren Holm des lin-
ken Landegestells wie-
derholt hast, ist diese
Bauphase abgeschlos-
sen. Wie du auf dem
Foto rechts sehen
kannst, sitzt die fertig
montierte Seitenstrebe
(ebenso wie die auf der
anderen Seite) noch
nicht zentriert, sondern
etwas nach vorne ver-
schoben. Die exakte
Position wird erst spä-
ter justiert. Ziehe des-
halb die Madenschrau-
ben nicht zu fest an.
10
Madenschraube
fixieren
Ziehe die Maden-
schraube im Uhrzei-
gersinn fest. Da die
Position der Seitenstre-
be später noch korri-
giert wird, genügt es,
die Schraube gerade so
weit anzuziehen, dass
die Strebe fixiert wird.
