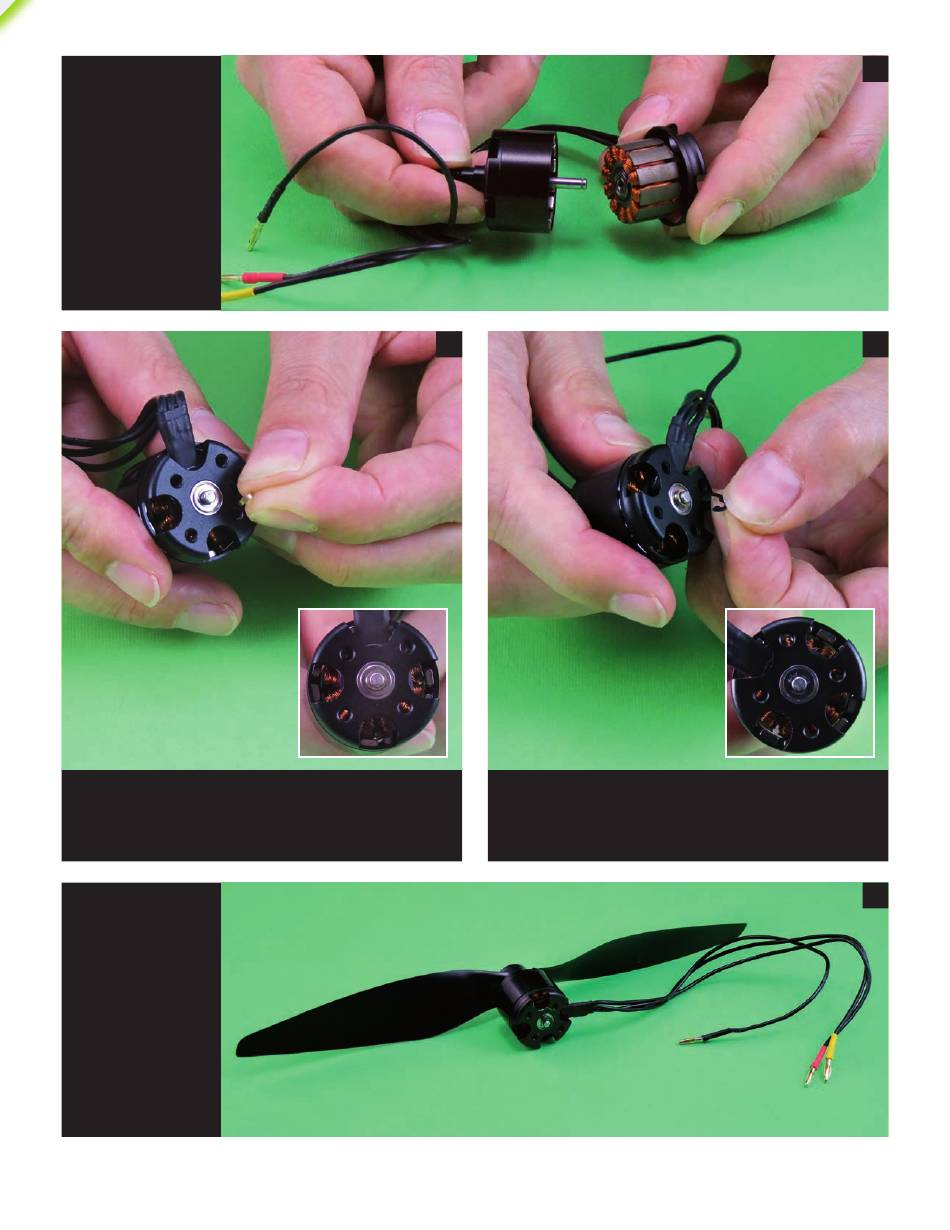

Antriebswelle in den
Motor einsetzen
Stecke die Antriebs-
welle, wie auf dem Foto
gezeigt, in die Mit-
te des Motors. Dieser
ist mit einem starken
Mag neten ausgestat-
tet, sodass Motor und
Antriebswelle zusam-
mengehalten werden.
Ring aufstecken
Stecke den Bauphase 23 beigefügten Ring, wie abgebildet,
auf das Ende der Antriebswelle, das unten aus dem Motor
ragt. Das Detailfoto zeigt die endgültige Position des Rings
auf der Antriebswelle.
Das Ergebnis
Schraube nun den
CCW-Propeller wieder
auf die Antriebswel-
le. Die schwarze Mutter
weist dabei nach oben.
Damit ist der vorde-
re rechte Motor kom-
plett installiert. Bewah-
re die Baugruppe gut
auf, bis sie wieder ge-
braucht wird.
4 7
Sicherungsring ergänzen
Dann drückst du den ebenfalls mit Phase 23 gelieferten Siche-
rungsring in die Nut am Ende Antriebswelle. Dazu ist etwas
Druck nötig; verwende, falls erforderlich, eine kleine Zange.
Das Detailfoto zeigt die Endposition des Sicherungsrings.
3
5 7
6
