Bauphase 29

Seitenstrebe und Scharniere rechts

Du bereitest einen Motorarm für die Montage vor und bringst eine
Seitenstrebe und eine Ortungskapsel am rechten Landegestell an.

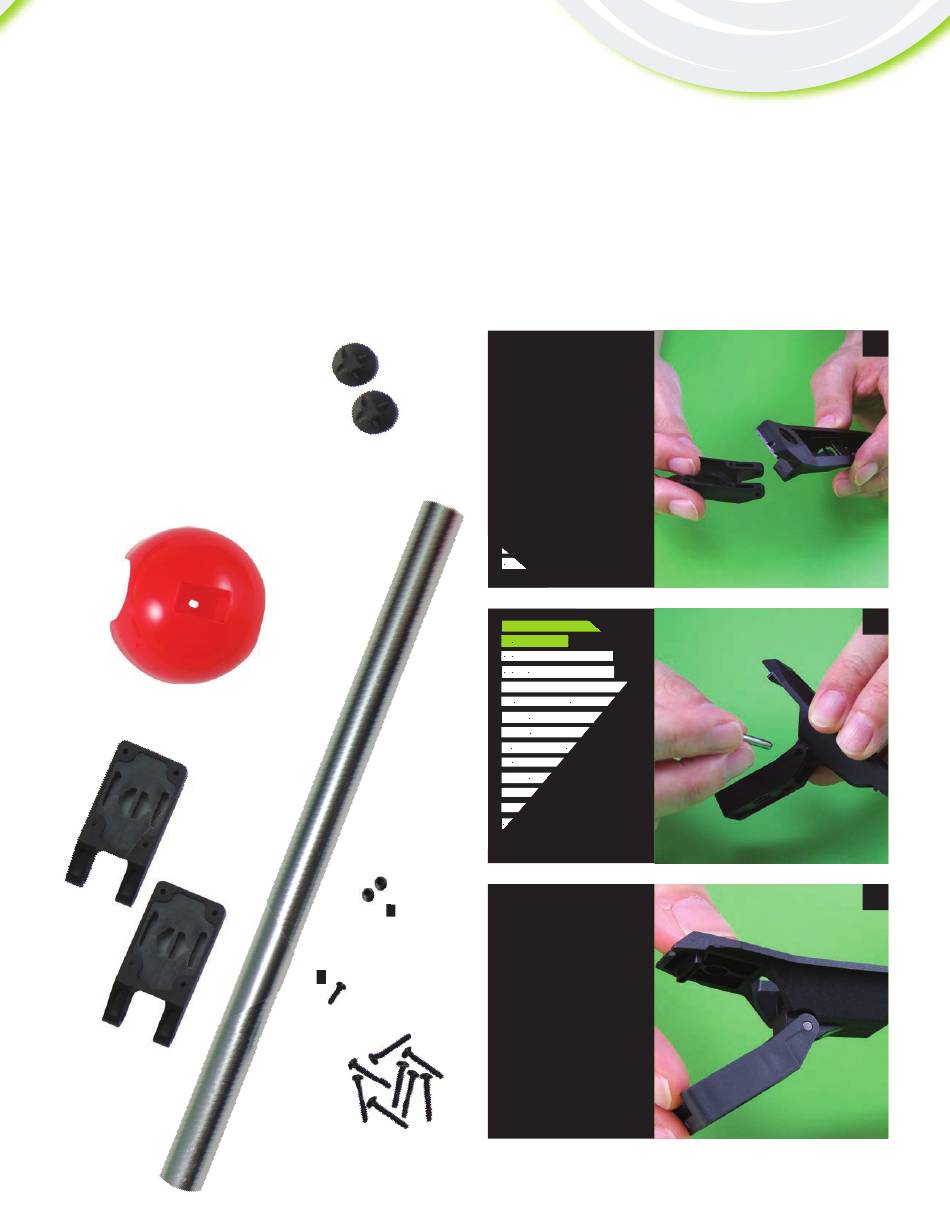

Die beigefügten Bauteile
1. Abschlussstücke der
Seitenstrebe
2. Seitenstrebe
3. Ortungskapsel
4. 2 Scharniere für die Motorarme
5. 2 Madenschrauben M3 x 3 mm
6. 1 Schraube M2 x 6 mm
7. 8 Schrauben M2 x 12 mm
3
4
1
2
5 5 5
6 6
7
Scharnier und
Motorarm
Du benötigst eines
der beiden Scharniere
aus dieser Bauphase
und den in Phase 26
gelieferten Arm. Set-
ze das Scharnier, wie
auf der Abbildung ge-
zeigt, so in die Stütze
des Motorarms ein,
dass die Bohrungen
der beiden Bauteile
zur Deckung kommen zur Deckung kommen
(vgl. Bauphase 3). (vgl. Bauphase 3).
Einfügen des Befesti- Einfügen des Befesti-
gungsstifts gungsstifts
Setze den Stift aus Setze den Stift aus
Bauphase 26 in die Bauphase 26 in die
seitliche Bohrung am seitliche Bohrung am
Scharnier und drücke Scharnier und drücke
ihn mit den Fingern ihn mit den Fingern
ein, bis die Verbin- ein, bis die Verbin-
dung fi xiert ist. Wenn dung fi xiert ist. Wenn
das zu schwer durch- das zu schwer durch-
zuführen ist, kannst zuführen ist, kannst
du den Stift auch mit du den Stift auch mit
einem kleinen Gum- einem kleinen Gum-
mihammer vorsichtig mihammer vorsichtig
einklopfen.
Das Ergebnis
Der Befestigungsstift
muss plan mit beiden
Außenseiten des
Scharniers abschlie-
ßen und darf nicht
herausstehen. Die
Montage des Schar-
niers am Arm ist da-
mit beendet. Bewahre
die Baugruppe gut
auf, bis sie wieder
benötigt wird.
