Vor-Ort-Anzeige (aufgebaut oder getrennt), Impulsausgang NPN,
Analogausgang (4...20 mA), 3 m Kabel, Bestellcode B oder Option D2

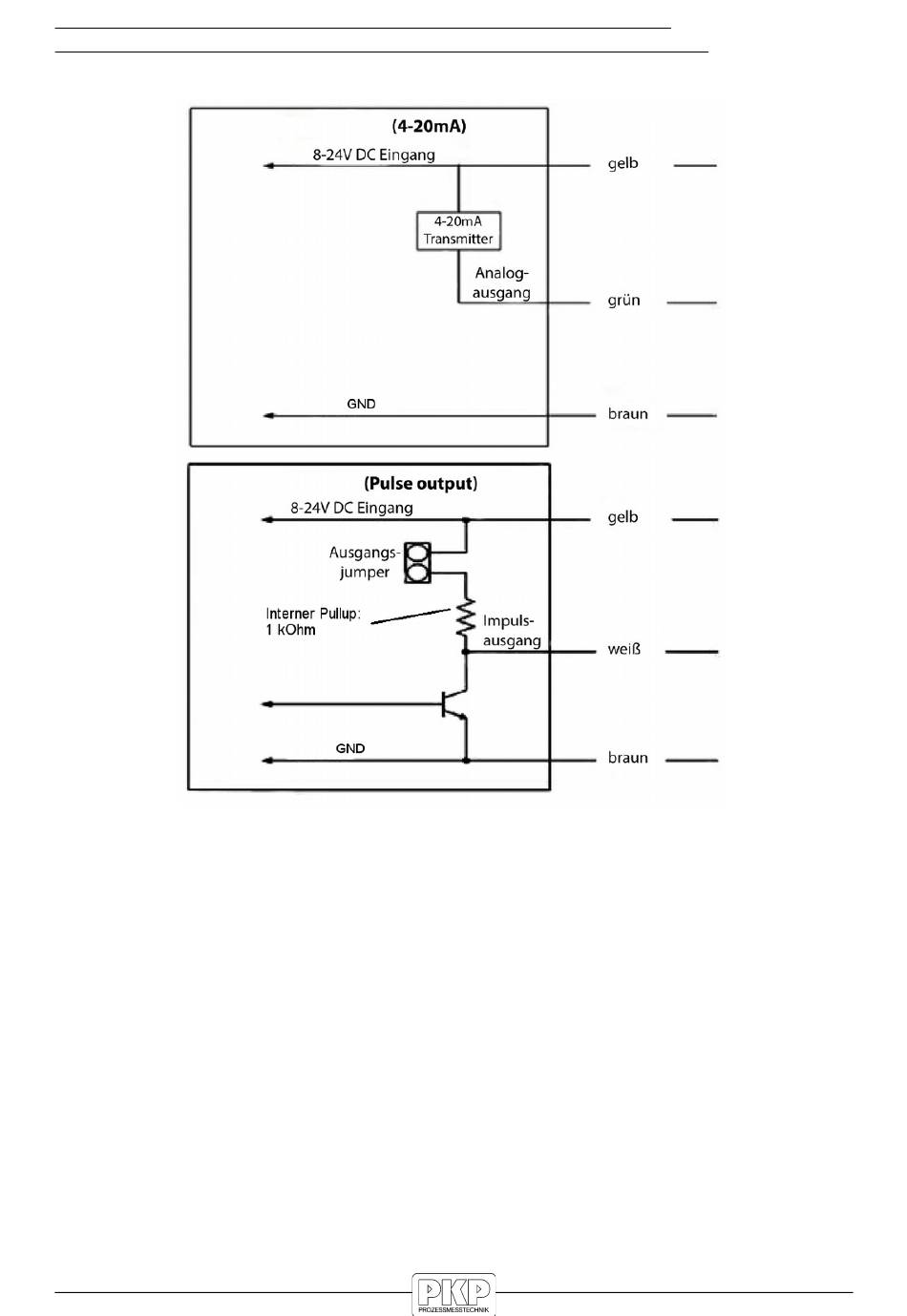

Anschlussplan:
Verdrahtung:
Externer DC+:
Externe Masse:
Impulsausgang:
Analogausgang:
DC-Eingang:
Ausgänge:
Analogausgang 4 bis 20 mA, externe Last maximal 250 Ohm, linearisiert
Impulsausgang skalierbar in Impulse/Liter oder Impulse/Gallone.
Interner Pullup-Widerstand (1 kOhm) per Jumper optional zuschaltbar.
DND01 Bedienungsanleitung 06/2020
gelb
braun
weiß
grün
8 bis 24 VDC; 20 bis 40 mA
