Durchflussmessung und -überwachung

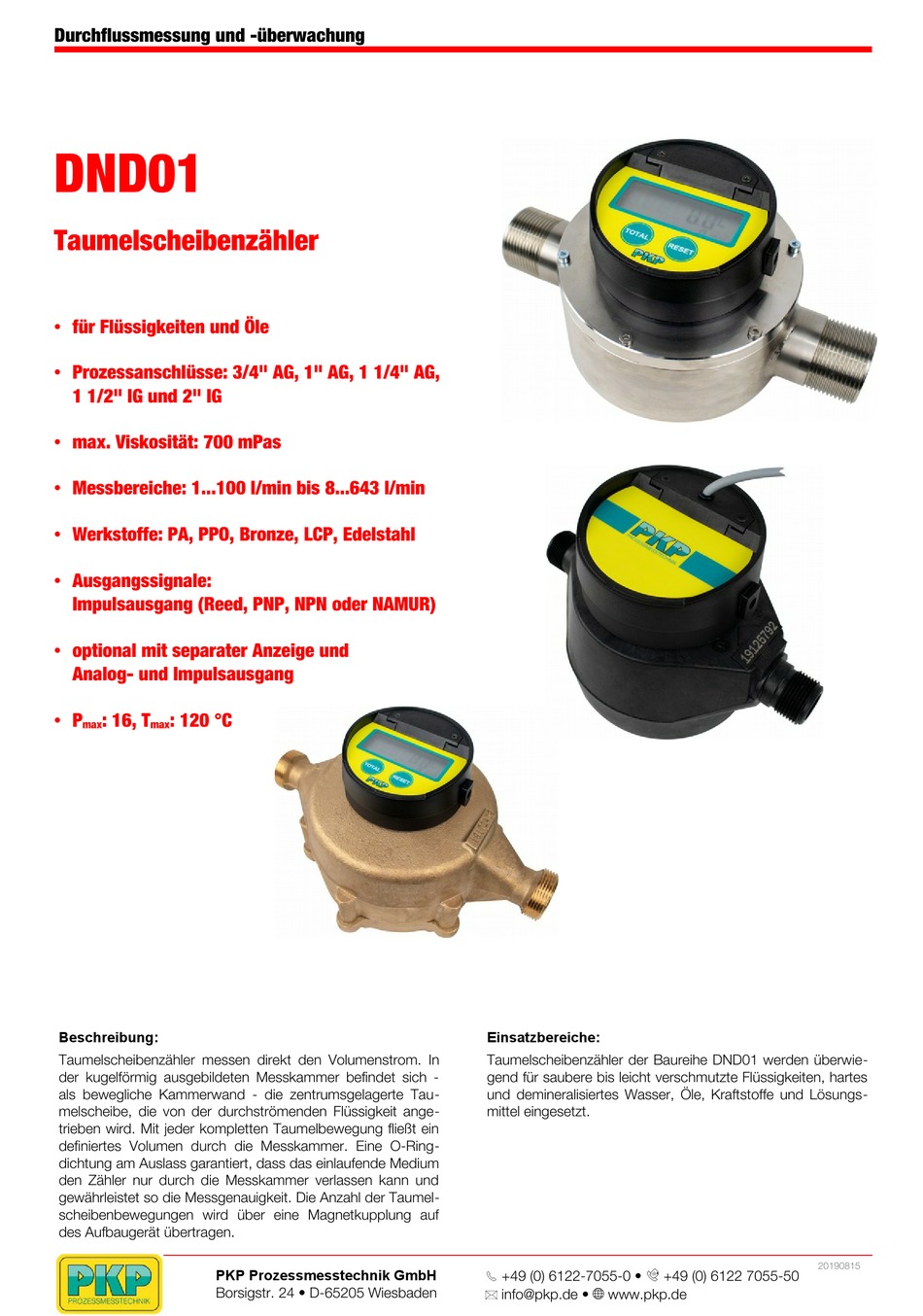

DND01
Taumelscheibenzähler
• für Flüssigkeiten und Öle
• Prozessanschlüsse: 3/4" AG, 1" AG, 1 1/4" AG,
1 1/2" IG und 2" IG
• max. Viskosität: 700 mPas
• Messbereiche: 1...100 l/min bis 8...643 l/min
• Werkstoffe: PA, PPO, Bronze, LCP, Edelstahl
• Ausgangssignale:
Impulsausgang (Reed, PNP, NPN oder NAMUR)
• optional mit separater Anzeige und
Analog- und Impulsausgang
• P
: 16, T
: 120 °C
max
max
Beschreibung:
Taumelscheibenzähler messen direkt den Volumenstrom. In
der kugelförmig ausgebildeten Messkammer befindet sich -
als bewegliche Kammerwand - die zentrumsgelagerte Tau-
melscheibe, die von der durchströmenden Flüssigkeit ange-
trieben wird. Mit jeder kompletten Taumelbewegung fließt ein
definiertes Volumen durch die Messkammer. Eine O-Ring-
dichtung am Auslass garantiert, dass das einlaufende Medium
den Zähler nur durch die Messkammer verlassen kann und
gewährleistet so die Messgenauigkeit. Die Anzahl der Taumel-
scheibenbewegungen wird über eine Magnetkupplung auf
des Aufbaugerät übertragen.
PKP Prozessmesstechnik GmbH
Borsigstr. 24 • D-65205 Wiesbaden
Einsatzbereiche:
Taumelscheibenzähler der Baureihe DND01 werden überwie-
gend für saubere bis leicht verschmutzte Flüssigkeiten, hartes
und demineralisiertes Wasser, Öle, Kraftstoffe und Lösungs-
mittel eingesetzt.
+49 (0) 6122-7055-0 • T +49 (0) 6122 7055-50
S
info@pkp.de •
www.pkp.de
