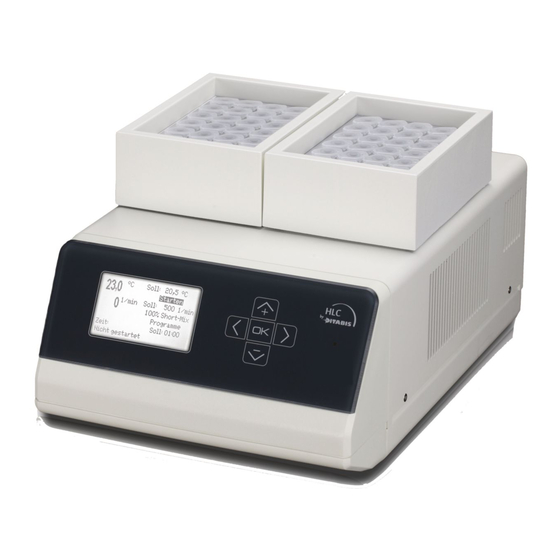

- Seite 1 ThermoMixer und BlockThermostate mit Smart Control MKR 13 – MKR 23 – MHR 13 – MHR 23 – MHL 23 – TK 23 Bedienungsanleitung Operating manual 800-68-13-02_Manual_Smart_Control.docx...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ..................2 Basisdaten ..................... 3 Sicherheit .......................3 Garantie ......................3 Wichtige Hinweise:..................4 Temperatur-Genauigkeit: ................4 Erste Schritte ....................5 Inbetriebnahme .....................5 Bedienung ..................... 6 Einstellung Parameter ..................6 Arbeiten mit der Programmierungsfunktion ..........10 Montage von Zubehörteilen ................ 13 Antikondensplatte BA 24 (800012900/ 800013000) ........13 Heizdeckel BH 10 (800012500) ..............13 Datentransfer ....................13 Problembehebung .................. -
Seite 3: Basisdaten
Basisdaten Sicherheit und elektromagnetische Verträglichkeit (EMV) Die Geräte sind konform zu den in der zugehörigen CE-Erklärung genannten Normen und Richtlinien. Bitte beachten Sie folgende Sicherheitsmaßnahmen: Schließen Sie das Gerät nur an eine Schuko-Steckdose 230 V, 50 Hz an. Stellen Sie keine heißen Blöcke auf eine brenn- oder schmelzbare Unterlage. -
Seite 4: Wichtige Hinweise
Vibrationen des Gerätes auf die Stellfläche übertragen. Bitte berücksichtigen Sie dies bei der Platzierung des Gerätes. Temperatur-Genauigkeit: Jedes HLC by DITABIS-Gerät wird mit einem geeichten, hochgenauen Temperaturmessgerät auf Temperatur-Genauigkeit und -Reproduzierbarkeit kalibriert. Dieser Prozess findet bei einer Raumtemperatur von +20°C und einer Blocktemperatur von +37°C statt. -
Seite 5: Erste Schritte
Erste Schritte Inbetriebnahme Das Netzkabel wird auf der Geräte-Rückseite in die IEC-Buchse gesteckt und mit dem Netz 230 V, 50 Hz über eine Schuko-Steckdose verbunden. Wechselblöcke Bei der Auslieferung sind die Wechselblöcke speparat verpackt. Setzen Sie die Blöcke auf die Temperierplatten und achten Sie auf die richtige Platzierung des mittleren Gewindebolzens und der 2 kleinen Eckbolzen, so dass der Block passgenau auf der Temperierplatte aufliegt. -
Seite 6: Bedienung
Bedienung Einstellung Parameter Startmenü Dieses Menue erscheint nach dem Einschalten des Gerätes nach dem Abbrechen oder dem normalen Ende eines Prozesses. Die letzten Sollwerte bleiben auch nach dem Ausschalten des Gerätes erhalten. Set-Up Menue Drücken Sie die Pfeiltaste oben für 5 Sekunden, dann öffnet sich das Set-Up Menü. - Seite 7 Differenz zur Weise während eines laufenden Prozesses Raumtemperatur sein. vorgenommen werden. MKR 13/ TK 23: 16°C unter Rt. Nach Bestätigung der Eingaben durch ok wird MKR 23: 11°C unter Rt. der neue Sollwert sofort wirksam. Bei der Hunderter-Stelle können gewählt werden: 0 für Temperaturen bis +99,9°C...
- Seite 8 Dauer des Prozesses (Zeitvorgabe) Navigieren Sie mit + und - zum Zeiteingabefeld und bestätigen Sie mit ok. Die einzelnen Ziffern können mit Pfeil links und rechts angewählt werden, ihr Wert kann mit + und - geändert werden. Die Eingabe wird mit ok bestätigt und der Cursor springt automtatisch zum Button Starten.
- Seite 9 beschrieben - geändert werden. Änderungen bleiben auch nach Beendigung des Prozesses erhalten und erscheinen im Startmenue als aktuelle Sollwerte. Zum Beenden des Prozesses drücken Sie Stoppen. Ablauf mit Zeitvorgabe Wird eine Prozesszeit eingestellt, wird im Menü die Restzeit angezeigt. Die Zeit beginnt erst zu laufen, wenn der Temperatursollwert erreicht ist.
-
Seite 10: Arbeiten Mit Der Programmierungsfunktion
Ablauf der Zeit durch die blinkende LED und den Signalton angezeigt, der Prozess läuft weiter. Mit ok beenden Sie den Prozess. Ende bestätigen: Nein Ist eine Prozesszeit vorgegeben, erscheint nach deren Ablauf lediglich die Information, dass der Prozess beendet ist. Arbeiten mit der Programmierungsfunktion Programmmenü... - Seite 11 Zyklen = Anzahl der Wiederholungen des Programmes, Auswahl von 1-9 möglich. Schritt = Teilabschnitt innerhalb eines Programmes. Auswahl von 1-9 möglich. Stunden = Dauer des Teilabschnitts in Stunden Minuten = Dauer des Teilabschnitts in Minuten Temperatur = Solltemperatur des Teilabschnitts Steigzeit =Zeitangabe, in der die Probe auf die Solltemperatur temperiert werden soll.
- Seite 12 Drehzahl sowie das Durchführen des Short-Mixes sind während eines laufenden Programms möglich. Als Sollzeit wird die des laufenden Schrittes - als Restzeit, wird die des gesamten Prozesses angegeben. Im Display unten rechts werden Programmnr., Zyklus und Schritt angegeben. Beenden/ Unterbrechen des Programms: Wenn Sie Stoppen bestätigen, erscheinen die Optionen Prog.
-
Seite 13: Montage Von Zubehörteilen
Montage von Zubehörteilen Antikondensplatte BA 24/96 (800012900/ 800013000) Die Antikondensplatte BA 96 (800013000) wird auf den festgeschraubten Block gesetzt, es sind keine Montageschritte erforderlich. Zur Verwendung der Antikondensplatte BA 24 (800012900) entfernen Sie die Innensechskantschraube in dem Block mit dem beiliegenden Schraubendreher. - Seite 14 systematisch weiter vor, beachten Sie, dass bei der Anschlusseinstellung bei "Bits pro Sekunde" 115200 gewählt wird. Wählen Sie bei "Übertragung": "Text aufzeichnen", geben den Speicherort an und bestimmen den Dateinamen als .txt Starten Sie Hyper Terminal und den Prozess. Jede Minute werden folgende Daten im Textformat aufgezeichnet und durch ein Komma getrennt: Zeit ab Start (hh:mm) Zeit ab neuem Programmschritt...
- Seite 15 Prozessdaten über USB eingeben Zur Prozesssteuerung eines HLC-Gerätes mit Smart Control über eine USB- Schnittstelle sind 4 Befehle möglich und notwendig: start Startet einen Prozess ohne Programm mit den Parametern, die auf dem Display stehen. Eine eventuelle Zeitvorgabe wird gelöscht und durch endlos überschrieben da zeitlich Abläufe am Rechner programmiert werden müssen.
- Seite 16 Bei unbekannten Befehlen und / oder bei Fehlern in der Schreibweise wird nichts ausgeführt. Die Eingaben im Set-Up-Menü, wie Farbe, Kontrast und Helligkeit des Displays, die Sprache, die Drehrichtung usw. können nur durch das Bedienteil am Gerät selbst vorgenommen werden. 800-68-13-02_Manual_Smart_Control.docx...
-
Seite 17: Problembehebung
Überprüfen Sie, ob das Display beim Einschalten des Gerätes die richtige Gerätetypenbezeichnung anzeigt. Falls dies nicht der Fall sein sollte, kontaktieren Sie bitte die HLC by DITABIS Servicabteilung. Es entstehen große Temperaturschwankungen. Prüfen Sie den Sitz des Wechselbockes durch Hochziehen. Wenn dieser zu locker angeschraubt ist oder der Block Unebenheiten z. -
Seite 18: Instandhaltung
Instandhaltung Reinigung Reinigen Sie regelmäßig das Gehäuse der und die Wechselblöcke der Thermomixer und Blockthermostate. Vorsichtsmaßnahmen zur Vermeidung von Stromschlag Elektronische Geräte können bei Fehlbedienung einen Stromschlag verursachen. Versuchen Sie niemals elektrische Teile zu reparieren. Öffnen Sie niemals das Gerätegehäuse. •... -
Seite 19: Im Servicefall
4. Alle gereinigten Teile trocknen. Desinfektion 1. Trennen Sie das Gerät von der Stromversorgung, bevor Sie mit der Desinfektion beginnen. 2. Lassen Sie das Gerät abkühlen. 3. Reinigen Sie das Gerät wie oben aufgeführt. 4. Wählen Sie eine Desinfektionsmethode, die den für Ihren Anwendungsbereich geltenden gesetzlichen Bestimmungen und Richtlinien entspricht. -
Seite 20: Technische Daten
Technische Daten Technische Daten MKR 13 Temperatur-Arbeitsbereich Raumtemp. -16°C bis +100°C Temperatur-Einstellbereich -10°C bis +105°C Genauigkeit / Auflösung +/- 0,1°C / 0,1°C Mittlere Heizgeschwindigkeit bis +40°C Ca. 6°C/ min ab 41°C Ca. 5°C/ min Mittlere Kühlgeschwindigkeit bis +20°C Ca. 7°C/ min Unter 21°C... - Seite 21 Technische Daten MHR 13 Temperatur-Arbeitsbereich Raumtemp. +3°C bis +130°C Temperatur-Einstellbereich 0°C bis +135°C Genauigkeit / Auflösung +/- 0,1°C / 0,1°C Mittlere Heizgeschwindigkeit bis +40°C Ca. 6°C/ min ab 41°C Ca. 5°C/ min Schüttelfrequenz 100 – 1.500 1/min Schüttelhub 3 mm rund Außenmaße (B x T x H) 220 x 330 x 93 mm Kapazität...
- Seite 22 Technische Daten MHL 23 Temperatur-Arbeitsbereich Raumtemp. +3°C bis +130°C Temperatur-Einstellbereich 0°C bis +135°C Genauigkeit / Auflösung +/- 0,1°C / 0,1°C Mittlere Heizgeschwindigkeit bis +40°C Ca. 5°C/ min ab 41°C Ca. 4°C/ min Schüttelfrequenz 100 – 1.300 1/min Schüttelhub 3 mm rund Außenmaße (B x T x H) 220 x 330 x 93 mm Kapazität...
-
Seite 23: Wechselblöcke & Zubehör
Wechselblöcke & Zubehör Wechselblöcke Art.-Nr. Maße der Gefäße Für 800010800 BM 02 für 96 x 0,2 ml konisch & 8er Gefäßstreifen Mikro- 800010900 BM 05 für 38 x 0,5 ml konisch gefäße 800011000 BM 15 für 24 x 1,5 ml konisch 800011100 BM 20 für 24 x 2,0 ml zylindrisch Für Proben-... - Seite 24 Art.-Nr. Beschreibung 800012800 BI 01 Isolierdeckel 800013800 BT 01 Temperierhaube für 1 Block, transparent 800013900 BT 02 Temperierhaube für 2 Blöcke, transparent 800012900 BA 24 Antikondensplatte für 1 Block (Mikrogefäße) 800013000 BA 96 Antikondensplatte für 1 Block (PCR/ Testplatten) 800012500 BH 10 Heizdeckel zum Anschluss an Kühlgeräte 800013100 BR 05 Bestückungs-Rack mit Ständer f.
-
Seite 25: Ce-Zertifikat
CE Zertifikat 800-68-13-02_Manual_Smart_Control.docx... - Seite 26 800-68-13-02_Manual_Smart_Control.docx...
