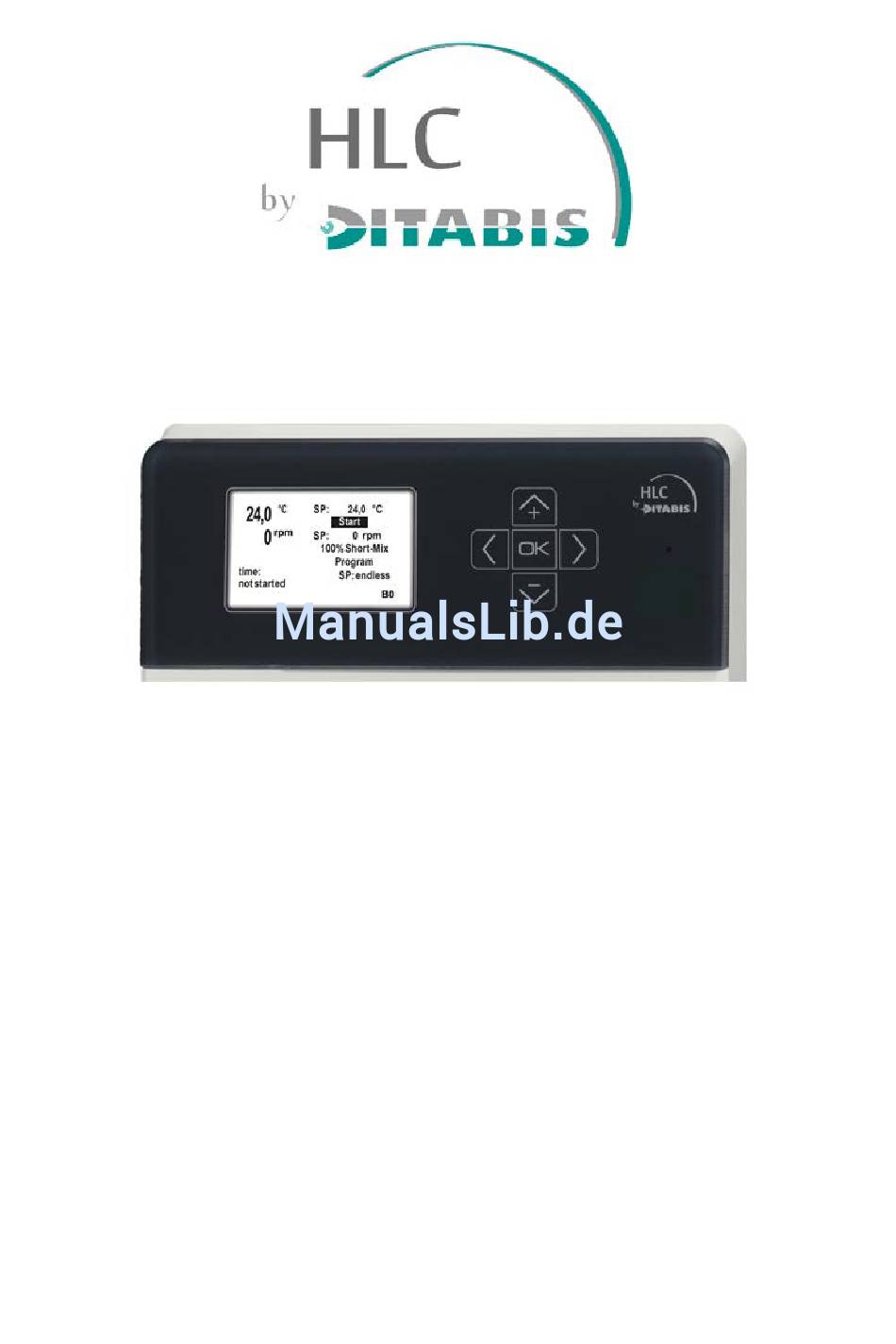

- Seite 1 Thermo Shakers and BlockThermostats with Smart Control MKR 13 – MKR 23 – MHR 13 – MHR 23– MHL 23 – TK 23 Operating Manual Bedienungsanleitung...
-
Seite 33: Basisdaten
Lösungen befindet. Im Falle von Unklarheiten im Bezug auf die zu erhitzenden oder zu kühlenden Flüssigkeiten kontaktieren Sie bitte DITABIS. Die HLC by DITABIS Geräte sind für die Verwendung in Innen- räumen bestimmt. Verwenden Sie bitte ausschließlich HLC by DITABIS Zube- hör oder das von DITABIS empfohlene Zubehör. -
Seite 34: Gewährleistung Und Garantie
Gewährleistung und Garantie Alle Funktionen der Systeme wurden ausführlich getestet. Das Gerät und das Zubehör wurden anschließend sorgfältig verpackt. Wenn dennoch beim Auf- stellen oder der Inbetriebnahme Schäden oder Mängel festgestellt werden sollten, kontaktieren Sie bitte Ihren Händler vor Ort oder die DITABIS Service- abteilung. -
Seite 35: Umgebungsbedingungen
Öl als Testflüssigkeit statt. Die Absolutkalibrierung der Heizeinheit kann auch kundenspezifisch für einen bestimmten Temperaturbereich durchgeführt werden. HLC by DITABIS erreicht eine sehr hohe Genauigkeit u.a. dadurch, dass die Blocktemperatur im Block gemessen wird. Es kann jedoch vorkom- men, dass bei großen Temperaturdifferenzen zwischen Raum- und Blocktem- peratur ein entsprechender Einfluss der Raumtemperatur auf die Probentem- peratur festzustellen ist. -
Seite 36: Erste Schritte
Antikondensplatte BA 24 / BA 96 oder die Temperierhaube BT 01 / BT 02 zu verwenden. Bitte beachten Sie bei der Vorgabe einer Prozesszeit, dass die Probentemperatur immer etwas später erreicht wird als die angezeigte Block- temperatur. Erste Schritte Inbetriebnahme Das Netzkabel wird auf der Geräte-Rückseite in die IEC-Buchse gesteckt und mit dem Netz 230 V, 50 Hz über eine Schuko-Steckdose verbunden. -
Seite 37: Bedienung
Schalten Sie das Gerät mit dem Hauptschalter auf der Rückseite des Gerätes ein, auf dem Display erscheint das Startmenü. Die grüne LED rechts oben auf dem Touchdisplay leuchtet, sobald ein Prozess läuft. Bedienung Einstellung Parameter Startmenü Dieses Menü erscheint nach dem Einschalten des Gerätes, nach dem Abbrechen oder dem automatischen Ende eines Prozesses. - Seite 38 Seite 1: Sprache: Englisch, Deutsch, Französisch, Spanisch Temperatureinheit: °C oder °F Blocknummer (10-Punkt-Kalibrierung) Ende bestätigen: bei Prozessende ertönt ein Signalton bis ok gedrückt wird. So lange läuft der Prozess mit den letzten Daten. Nein der Prozess endet ohne Bestätigung. Drehrichtung: rechts, links Seite 2: Kontrast: angegeben in % Helligkeit:angegeben in %...
- Seite 39 und abspeichern. Dazu wählen Sie B1 bis B4 aus. Bestätigen Sie erneut mit ok. Jetzt kom- men Sie in das Kalibriermenü. In der ersten und dritten Spalte sehen Sie die Temperatur- stützpunkte. In der zweiten und vierten Spal- te die variablen Einstellwerte. Mit den Tasten können die Eingaben oder die Werte geändert werden.
- Seite 40 - für Temperaturen unter 0,0°C Wichtiger Hinweis Bei den Kühlgeräten darf die minimale Temperatur nicht kleiner der unten angegebenen Differenz zur Raumtemperatur sein. MKR 13 / TK 23: 16°C unter Rt. MKR 23: 11°C unter Rt. Mix-Sollwert – Navigieren Sie mit zum Schüttelfre- quenzeingabefeld und bestätigen Sie mit ok.
- Seite 41 feld und bestätigen Sie mit ok. Die einzelnen Ziffern können mit Pfeil links und rechts an- gewählt werden, ihr Wert kann mit geändert werden. Die Eingabe wird mit ok bestätigt und der Cursor springt automtatisch zum Button Starten. Soll der Prozess endlos laufen, stellen Sie 00:00 ein.
- Seite 42 laufen, wenn der Temperatur Sollwert erreicht ist. Auch während eines laufenden Prozesses können sämtliche Sollwerte - wie oben be- schrieben - geändert werden. Änderungen bleiben auch nach Beendigung des Prozesses erhalten und erscheinen im Startmenü als aktuelle Sollwerte. Zum Beenden des Prozesses drücken Sie Stoppen.
-
Seite 43: Programmierungsfunktion
zess ab Stopp weiterlaufen soll (Zeit läuft ab Stopp) oder ob es einen Neustart geben soll (Zeit beginnt ab Null). Programmierungsfunktion – Programmmenü Navigieren Sie mit zum Button Programme und bestätigen Sie mit ok Es können insgesamt 30 unterschiedliche Programmschritte vorgeben werden, die auf max. - Seite 44 Einstellung der einzelnen Paramater Zyklen = Anzahl der Wiederholungen des Programmes, Auswahl von 1-9 möglich. Soll keine Änderung vorgenommen werden, so fährt man mit auf das nächste Feld. Soll die Anzahl der Zyklen verändert werden, so ist ok zu drücken, das Feld wird fest –...
- Seite 45 gewählt werden. Ist die gewünschte Minutenzeit eingestellt, so ist diese mit ok zu bestätigen, das Feld "Temp °C" wird blinkend unterlegt. Zeit "endlos": Soll ein Programmschritt (vornehmlich der letzte innerhalb eines Programmes) endlos lange laufen bis das Programm manuell beendet wird, so ist sowohl bei Stunden als auch bei Minuten jeweils eine 00 einzugeben.
- Seite 46 des Schrittes 2 innerhalb von 20 Minuten von der Temperatur 37,0°C des Schrittes 1 erreicht werden. (Die max. Eingabe bei der Steigzeit beträgt 99 min). Sollen in dem Feld "Steigzeit" keine Eingaben vorgenommen werden (schnellstmögliche Heiz- – bzw. Kühlzeit), so fährt man mit auf das nächste Feld.
- Seite 47 Intervall-Schütteln = Will man die Probe nicht ständigem Schütteln aussetzen, so kann man dies mit dem "Intervall-Mixen" ermöglichen. Es kann eine Ruhezeit in "Pause" von bis zu 9,9 Minuten vorgegeben werden. Die darauf folgende kurze Schüttelzeit wird in "Mix sec" bis zu 9 Sekunden eingegeben. Besonders sinnvoll scheint diese Wahl beim letzten Programmschritt eines Pro- grammes mit der zeitlichen Eingabe von "endlos", wenn das Labor z.B.
- Seite 48 die Zahl des letzten Programmschrittes muss um eins erhöht werden. Die weitere Eingabe erfolgt wie bereits beschrieben. Ändern der Programmeingaben Soll das gewählte Programm geändert werden, so ist die Nummer des Pro- grammschrittes einzugeben, in dem Än- derungen vorgenommen werden sollen. Das zu ändernde Feld kann mit den Tas- –...
- Seite 49 Starten eines Programmes Wählen Sie die entsprechende Programmnummer und bestätigen Sie den Starten-Button im Programmenü. Änderungen der Parameter während des Programmablaufs Änderungen der Temperatur und Dreh- zahl sowie das Durchführen des Short- Mixes sind während eines laufenden Programms möglich. Als Sollzeit wird die Gesamtzeit des Pro- grammschrittes, als Restzeit die des lau- fenden Prozesses angegeben.
-
Seite 50: Montage Von Zubehörteilen
falls während des Prozesses Änderungen an den Parametern vorgenommen wur- den. Wählt man Weiter mit Proz erscheint die Auswahl Weiter ab Stopp oder Proz. Neustart (Programm startet bei Zyklus 1, Schritt 1). Montage von Zubehörteilen Antikondensplatte BA 24 / 96 Die Antikondensplatte BA 96 (800013000) wird auf den festgeschraubten Block gesetzt, es sind keine Montageschritte erforderlich. -
Seite 51: Datentransfer
Datentransfer Eine USB 1.1. Schnittstelle zur Kommunikation mit einem PC ist serienmäßig vorhanden. Verbinden Sie das Gerät über den USB-Anschluss an der linken Seite mit einem USB-Kabel mit Ihrem PC. Falls auf Ihrem Rechner noch nicht vorhanden, installieren Sie den geeigneten USB-Treiber. Diesen finden Sie unter www.ftdichip.com/Drivers/VCP.htm. - Seite 52 00:12,+61.5,0300,01,01,02,00:08,02,9,0.1 00:13,+64.7,0000,01,01,02,00:09,01,9,0.1 STOP Prozessdaten über USB eingeben Zur Prozesssteuerung eines HLC by DITABIS Gerätes mit Smart Control über eine USB-Schnittstelle sind 4 Befehle möglich und notwendig: Start Startet einen Prozess ohne Programm mit den Parametern, die auf dem Dis- play stehen. Eine eventuelle Zeitvorgabe wird gelöscht und durch endlos...
- Seite 53 Stopp Stoppt jeden Prozess und führt zum Startmenü zurück, laufende Programme / Prozesse werden abgebrochen. t=0370 Verändert die Solltemperatur auf einen neuen Wert. Die Temperatur muss immer vierstellig eingegeben werden. t=0370 stellt 37,0°C ein, t=0050 stellt 5,0°C ein, t=-060 stellt -6,0°C ein. t= ist das Erkennungszeichen für einen Temperaturwert.
-
Seite 54: Problembehebung
Überprüfen Sie, ob das Display beim Einschalten des Gerätes die richtige Ge- rätetypenbezeichnung anzeigt. Falls dies nicht der Fall sein sollte, kontaktie- ren Sie bitte Ihren Händler vor Ort oder die HLC by DITABIS Servicabteilung. Es entstehen große Temperaturschwankungen Prüfen Sie den Sitz des Wechselbockes durch Hochziehen. Wenn dieser zu locker angeschraubt ist oder der Block Unebenheiten z. -
Seite 55: Instandhaltung
Instandhaltung Reinigung Reinigen Sie regelmäßig das Gehäuse der und die Wechselblöcke der Thermomixer und Blockthermostate. Vorsichtsmaßnahmen zur Vermeidung von Stromschlägen Elektrische Geräte können bei Fehlbedienung einen Stromschlag verursachen. Versuchen Sie niemals elektrische Teile zu reparie- ren. Öffnen Sie niemals das Gerätegehäuse. •... -
Seite 56: Service
Reinigung 1. Trennen Sie das Gerät bitte von der Stromversorgung, bevor Sie mit der Reinigung beginnen. 2. Reinigen Sie alle äußeren Teile des Geräts bitte mit einer milden Sei- fenlösung und einem fusselfreien Tuch. 3. Entfernen Sie die Seifenlösung mit Aqua dest. 4. -
Seite 57: Technische Daten
Technische Daten Technische Daten MKR 13 Temperatur-Arbeitsbereich Rt. -16°C bis +100°C Temperatur-Einstellbereich -10°C bis +105°C Genauigkeit / Auflösung +/- 0,1°C / 0,1°C Max. Heizgeschwindigkeit 6,0°C / min Max. Kühlgeschwindigkeit 12,0°C / min Schüttelfrequenz 200 – 1.500 U / min Schüttelhub... - Seite 58 Abmessungen (ohne Block) B x T x H 220 x 330 x 144 mm Block - Kapazität 2 Wechselblöcke Gewicht (ohne Block) 9,5 kg Leistungsaufnahme 200 W Netzanschluss 230 V / 50 Hz (115 V / 60 Hz verfügbar) Sicherung 2 AT IP21 Schutzklasse...
- Seite 59 Technische Daten MHR 23 Temperatur-Arbeitsbereich Rt. +3°C bis +130°C Temperatur-Einstellbereich 0°C bis +137°C Genauigkeit / Auflösung +/- 0,1°C / 0,1°C Max. Heizgeschwindigkeit 9,5°C / min Schüttelfrequenz 200 – 1.500 U / min Schüttelhub 3 mm rund Abmessungen (ohne Block) B x T x H 220 x 330 x 109 mm Block - Kapazität 2 Wechselblöcke...
- Seite 60 Netzanschluss 230 V / 50 Hz (115 V / 60 Hz verfügbar) Sicherung 2 AT IP21 Schutzklasse Umgebungsbedingungen Umgebungstemperatur 3° – 50°C bei Betrieb (nicht betauend) Relative Luftfeuchtigkeit max. 80% Technische Daten TK 23 Temperatur-Arbeitsbereich Rt. -16°C bis +90°C Temperatur-Einstellbereich -10°C bis +105°C Genauigkeit / Auflösung +/- 0,3°C / 0,1°C...
-
Seite 61: Artikelbezeichnung Blöcke & Zubehör
Artikelbezeichnung Blöcke & Zubehör Blöcke Art.-Nr. Maße der Gefäße Für 800010800 BM 02 für 96 x 0,2 ml konisch & 8er Gefäßstreifen Mikro- 800010900 BM 05 für 38 x 0,5 ml konisch gefäße 800011000 BM 15 für 24 x 1,5 ml konisch 800011100 BM 20 für 24 x 2,0 ml zylindrisch Für Proben-... - Seite 62 Zubehör Art.-Nr. Beschreibung 800012800 BI 01 Isolierdeckel 800013800 BT 01 Temperierhaube für 1 Block, transparent 800013900 BT 02 Temperierhaube für 2 Blöcke, transparent 800012900 BA 24 Antikondensplatte für 1 Block (Mikrogefäße) 800013000 BA 96 Antikondensplatte für 1 Block (PCR / Testplatten) 800012500 BH 10 Heizdeckel zum Anschluss an Kühlgeräte 800013100...
-
Seite 63: Erläuterungen
Erläuterungen Achtung! Risiko von elektrischem Schock! Achtung! Achtung! Heiße Oberfläche! Wichtige Information Schutzleiteranschluss Sicherung... - Seite 64 800-68-13-03_Manual_Smart_Control_EU.doc...
