Montage Installation
3.1
Aufbau Hinweise RTI Installation direkt Angetrieben
A
Stellen Sie die Installation auf eine Palette, achten Sie darauf dass die Installation
ungefähr 30 cm über dem Grund steht. (w enn erforderlich mit Holz auffüllen)
B
Fahren Sie die Installation zur gew ünschten Stelle bei dem LKW. Achten Sie darauf
dass der Winkel der Gelenkw elle so klein w ie möglich bleibt. Bitte beachten Sie die
Angaben in den Aufbaurichtlinien des LKW Herstellers wegen dem maximalen
Einbauwinkel der Gelenkwelle.
C
Stellen Sie die Installation auf gleicher
Höhe mit dem Fahrgestell und parallel zu
dem LKW. Nehmen Sie das Maß der
Gelenkw elle. Achten Sie darauf dass die
Installation die Breite des LKWs nicht
überschreitet.
D
Nehmen Sie das Maß der Stützen und
versuchen Sie die vorhandenen Löcher in
dem Fahrgestell zu benutzen. Stützen
sollen lackiert w erden oder anderw eitig
gegen Korrosion gehschützt w erden.
Verw enden Sie mindestens 2 Stützen.
(Bei einer Kiste oder Tank-Kombination
sollen minimal 4 Stützen verw endet
w erden)
E
Befestigen Sie die Stützen an dem
Fahrgestell
Stützen an die Installation.
F
Die Installation ist mit einem 24 Volt Lüfter ausgestattet: Schließen Sie die
Leitungen der Schaltkaste an (Abbildung 3.1.2).
G
Die Stützen schirmen Sie mit einer Aluminiumplatte ab.
HINWEIS
Bei einer Vakuumanlage muss das Vakuumventil auf -0.5 bar eingestellt w erden.
Vorsicht: das Vakuumventil soll beim Testbetrieb vor Inbetriebnahme der Anlage
eingestellt w erden. Bei Lieferung der Anlage als Baupaket (ohne Montage bei RTI)
ist das Vakuumventil noch nicht eingestellt.
Gebrauchs- und Bedienungsanleitung CVS
SKL 1200 direkt angetrieben
und
montieren
Sie
- Seite 7 von 13 –

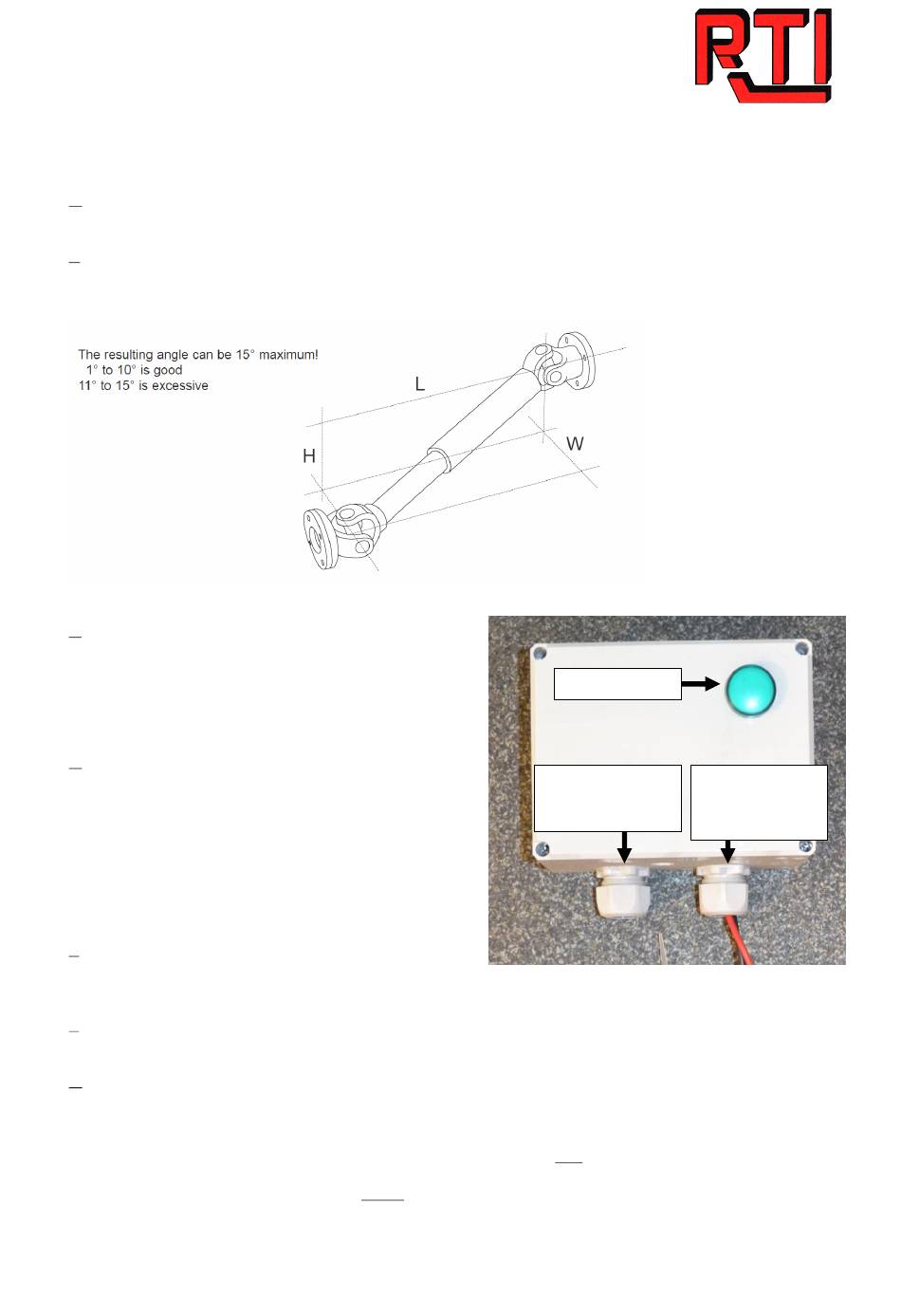

Abbildung 3.1.1
Kontrolllampe
an Batterie
anschließen
- = Schw arz
+
= Rot
die
An Lüfter
anschließen
- = Schw arz
+
= Rot
Abbildung 3.1.2
(for-030/031013)
