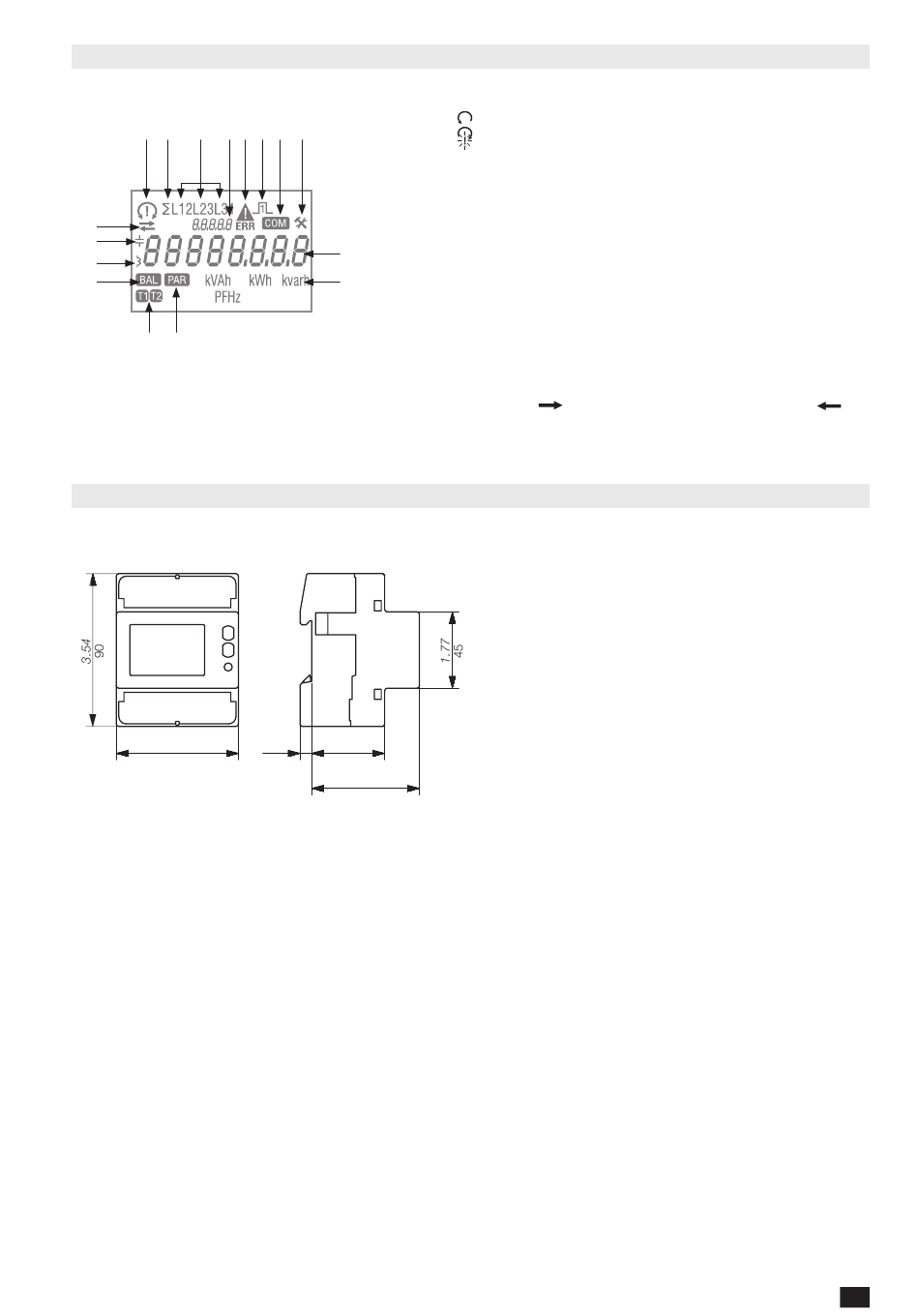

4.4. LCD-Anzeige

1 2 3 4 5 6
16
15
14
13
12 11

4.5. Abmessungen

Abmessungen: in/mm
2.83 2.83
72 72
COUNTIS E23/E24 - 545877A - SOCOMEC
7 8
9
10
0.24 0.24 1.73 1.73
6 6 44 44
2.52 2.52
64 64
1. Phasensequenzen:
132
123
eine oder mehrere Phasen werden nicht erkannt
2. Systemwert
3. Wert nach Phase
4. Identifizierung des aktuellen Menüs
5. Gerätestörung. Gerät austauschen
6. Aktiver Impulsausgang
7. Aktive Kommunikation
8. Menü KONFIGURATION
9. Hauptanzeigebereich
10. Messeinheit
11. Teilzähler. Blinken = Teilzähler gestoppt
12. Tarifanzeige
13. Energiebilanz
14. Induktiver Wert
15. Kapazitiver Wert
16. Importierte ( ) oder exportierte Energie oder Leistung ( )
DE 7
