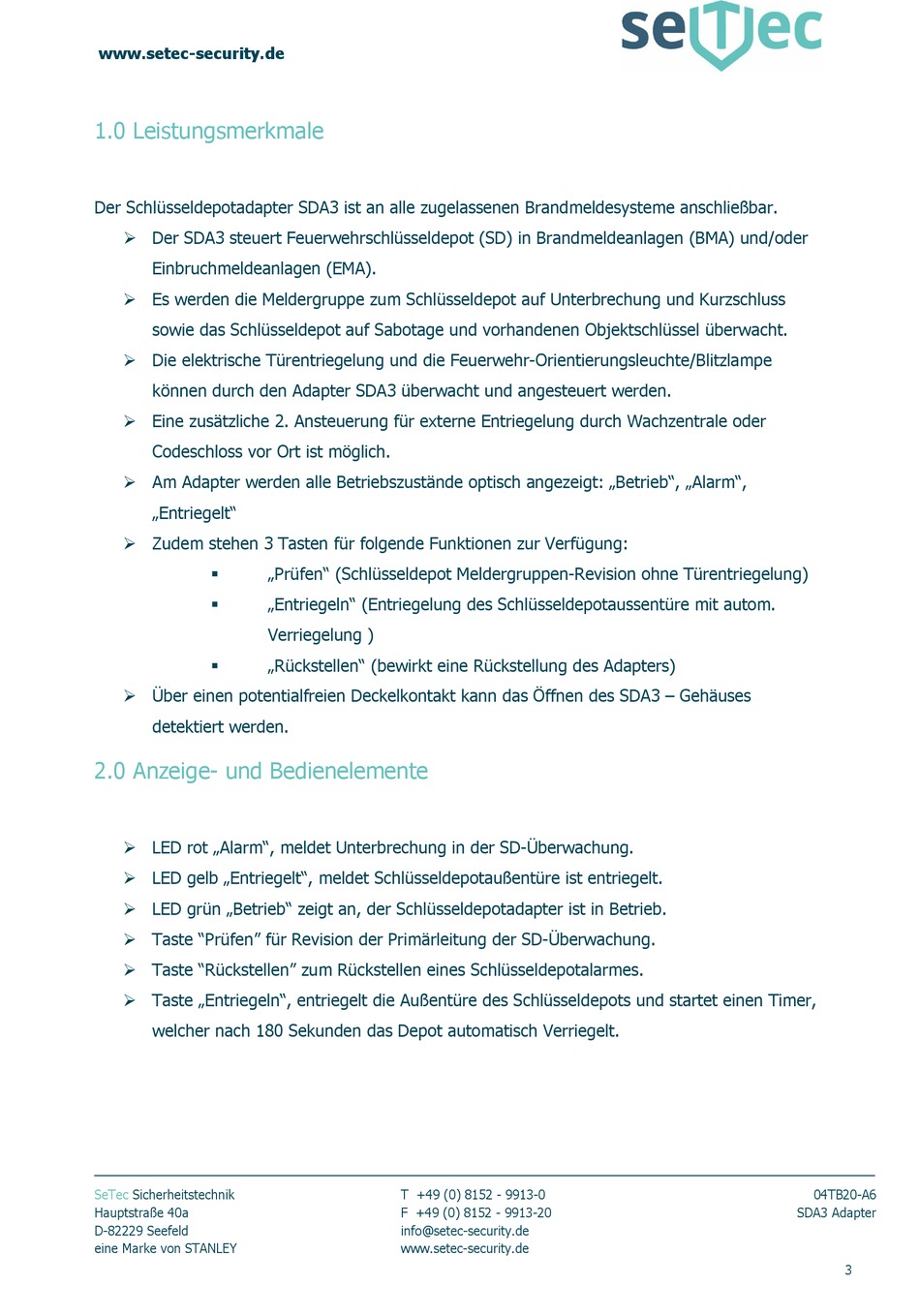

1.0 Leistungsmerkmale

Der Schlüsseldepotadapter SDA3 ist an alle zugelassenen Brandmeldesysteme anschließbar.
 Der SDA3 steuert Feuerwehrschlüsseldepot (SD) in Brandmeldeanlagen (BMA) und/oder
Einbruchmeldeanlagen (EMA).
 Es werden die Meldergruppe zum Schlüsseldepot auf Unterbrechung und Kurzschluss
sowie das Schlüsseldepot auf Sabotage und vorhandenen Objektschlüssel überwacht.
 Die elektrische Türentriegelung und die Feuerwehr-Orientierungsleuchte/Blitzlampe
können durch den Adapter SDA3 überwacht und angesteuert werden.
 Eine zusätzliche 2. Ansteuerung für externe Entriegelung durch Wachzentrale oder
Codeschloss vor Ort ist möglich.
 Am Adapter werden alle Betriebszustände optisch angezeigt: „Betrieb", „Alarm",
„Entriegelt"
 Zudem stehen 3 Tasten für folgende Funktionen zur Verfügung:



 Über einen potentialfreien Deckelkontakt kann das Öffnen des SDA3 – Gehäuses
detektiert werden.

2.0 Anzeige- und Bedienelemente

 LED rot „Alarm", meldet Unterbrechung in der SD-Überwachung.
 LED gelb „Entriegelt", meldet Schlüsseldepotaußentüre ist entriegelt.
 LED grün „Betrieb" zeigt an, der Schlüsseldepotadapter ist in Betrieb.
 Taste "Prüfen" für Revision der Primärleitung der SD-Überwachung.
 Taste "Rückstellen" zum Rückstellen eines Schlüsseldepotalarmes.
 Taste „Entriegeln", entriegelt die Außentüre des Schlüsseldepots und startet einen Timer,
welcher nach 180 Sekunden das Depot automatisch Verriegelt.
SeTec Sicherheitstechnik
Hauptstraße 40a
D-82229 Seefeld
eine Marke von STANLEY
„Prüfen" (Schlüsseldepot Meldergruppen-Revision ohne Türentriegelung)
„Entriegeln" (Entriegelung des Schlüsseldepotaussentüre mit autom.
Verriegelung )
„Rückstellen" (bewirkt eine Rückstellung des Adapters)
