Inhaltszusammenfassung für Setec SDA3

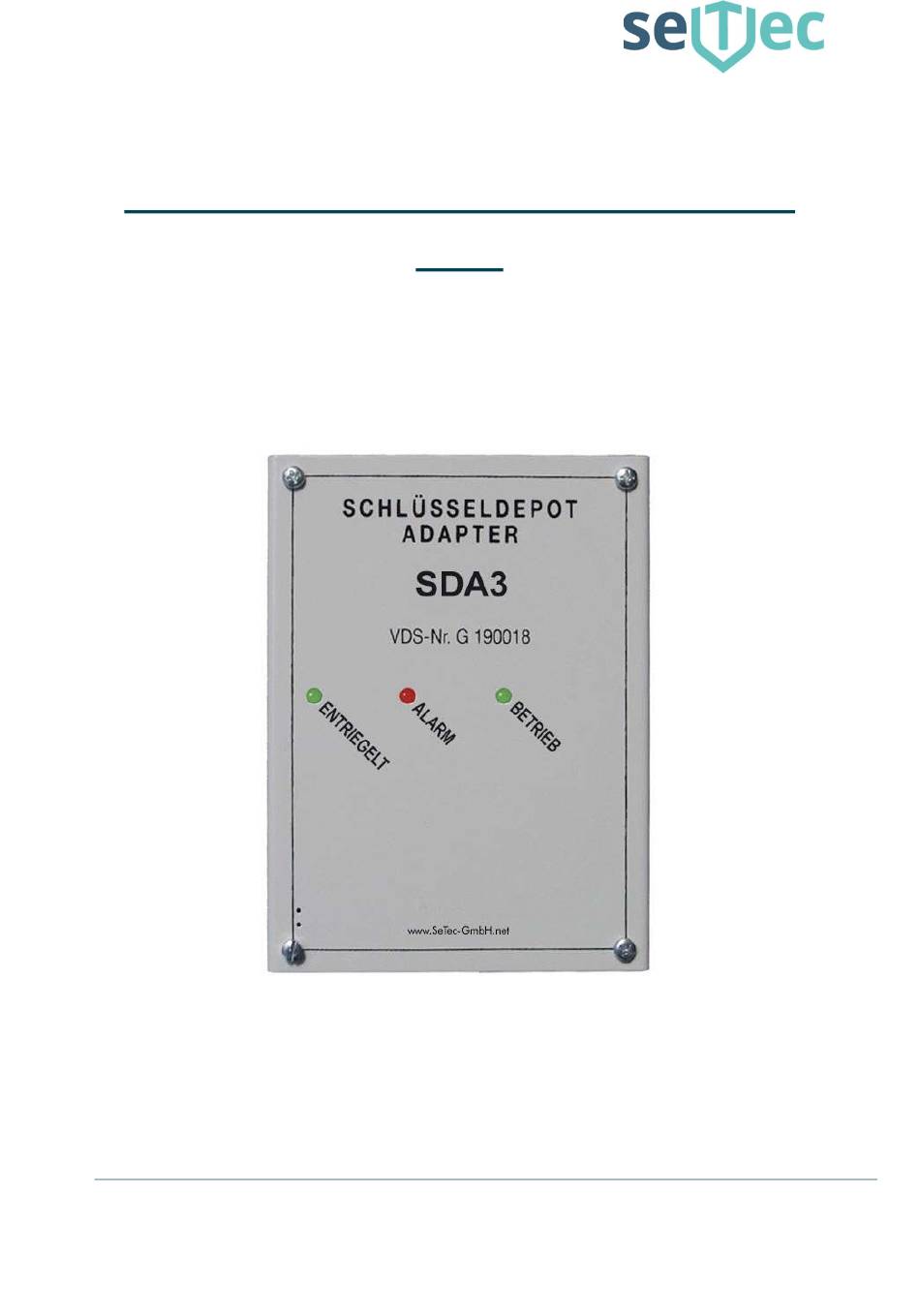

- Seite 1 FEUERWEHR-SCHLÜSSELDEPOTADAPTER SDA3 VdS Nr.: G 190018 Art. Nr.: B10960 SeTec Sicherheitstechnik T +49 (0) 8152 - 9913-0 04TB20-A6 Hauptstraße 40a F +49 (0) 8152 - 9913-20 SDA3 Adapter D-82229 Seefeld info@setec-security.de eine Marke von STANLEY www.setec-security.de...
-
Seite 2: Inhaltsverzeichnis
7.0 Anschaltungen ............................8 8.0 Inbetriebnahme und Funktionstest ....................10 9.0 Tipps und Tricks ........................... 11 SeTec Sicherheitstechnik T +49 (0) 8152 - 9913-0 04TB20-A6 Hauptstraße 40a F +49 (0) 8152 - 9913-20 SDA3 Adapter D-82229 Seefeld info@setec-security.de eine Marke von STANLEY www.setec-security.de... -
Seite 3: Leistungsmerkmale
Verriegelung ) „Rückstellen“ (bewirkt eine Rückstellung des Adapters) Über einen potentialfreien Deckelkontakt kann das Öffnen des SDA3 – Gehäuses detektiert werden. 2.0 Anzeige- und Bedienelemente LED rot „Alarm“, meldet Unterbrechung in der SD-Überwachung. LED gelb „Entriegelt“, meldet Schlüsseldepotaußentüre ist entriegelt. -
Seite 4: Funktionen
3.0 Funktionen 3.1 Brandmeldeanlage BMA mit Übertragungseinrichtung ÜE Schlüsseldepot wird vom SDA3 überwacht. Die Ansteuerung erfolgt durch ÜE und BMZ. Eine Alarmierung erfolgt über eine ggf. gemeinsame ÜE an ein Wach- und Sicherheitsunternehmen. Überwachung Polizei, Wach- & Adapter Überwachen ÜE*... -
Seite 5: Einbruchmeldeanlage Ema Mit Übertragungseinrichtung Üe Und Externer
3.3 Einbruchmeldeanlage EMA mit Übertragungseinrichtung ÜE und externer Freigabe Schlüsseldepot wird vom SDA3 überwacht. Die Ansteuerung erfolgt durch EMZ und Freigabe von einer Leitstelle oder Codierung vor Ort. Die Alarmierung erfolgt über eine ÜE an ein Wach- und Sicherheitsunternehmen. -
Seite 6: Technische Daten
32mA Alarmstrom bei 24V ca. 47mA Alarmstrom bei 12V ca. 40mA Schlüsseldepot Sabotagelinie Endwiderstand RE 2,2K 5% 0,5W Sabotagelinie im SDA3 Auslösekriterium 40% von RE Ausgänge (potentialfrei) SDA - Alarm 1x Öffnerkontakt Max. 60VDC, 1 A Deckelkontakt DK 1x Öffnerkontakt Max. -
Seite 7: Montage
*Achtung: Wenn keine FWOL/BLZ angeschlossen wird, dann muss an die Klemmen H+ und H- ein 1KOhm Widerstand angeklemmt werden! SeTec Sicherheitstechnik T +49 (0) 8152 - 9913-0 04TB20-A6 Hauptstraße 40a F +49 (0) 8152 - 9913-20 SDA3 Adapter D-82229 Seefeld info@setec-security.de eine Marke von STANLEY www.setec-security.de... -
Seite 8: Anschaltungen
7.0 Anschaltungen ACHTUNG: Klemmen 11/12 intern gebrückt, zum durchschleifen der SeTec Sicherheitstechnik T +49 (0) 8152 - 9913-0 04TB20-A6 Hauptstraße 40a F +49 (0) 8152 - 9913-20 SDA3 Adapter D-82229 Seefeld info@setec-security.de eine Marke von STANLEY www.setec-security.de... -
Seite 9: Klemmenbelegung
SD – Rückmeldekontakt Aussentüre geschlossen +UB der Betriebsspannung 10V-30VDC -UB der Betriebsspannung 0V / Bezugspotential Eingang für positive 1. Ansteuerung (+UB steuert SDA3) Eingang für negative 1. Ansteuerung (-UB steuert SDA 3) FWOL/BLZ Ausgang für die Anschaltung einer FWOL oder Blitzlampe (400mA abgesichert, Funktionsänderung mit JP1) -
Seite 10: Inbetriebnahme Und Funktionstest
FWOL/BLZ (Kl.11 und 12) erhält Betriebsspannung leuchtet e) Die gelbe LED Entriegelt leuchtet Wird jetzt die Außentüre des SD geöffnet, leuchtet die rote Alarm LED im SDA3 und der Relaiskontakt schaltet. An Klemme 19 steht –UB zur Verfügung. g) Wird die Außentüre nicht innerhalb 120 Sekunden geöffnet, verriegelt sich die Türentriegelung und die FWOL/BLZ erlischt. -
Seite 11: Tipps Und Tricks
Generell: Die Spannungsversorgung der Heizung (auch über Klemme 11 +12) muss von extern erfolgen! SeTec Sicherheitstechnik T +49 (0) 8152 - 9913-0 04TB20-A6 Hauptstraße 40a F +49 (0) 8152 - 9913-20 SDA3 Adapter D-82229 Seefeld info@setec-security.de eine Marke von STANLEY www.setec-security.de...
