BESCHREIBUNG
Das Zeitrelais PCP-06 dient zur Steuerung der Stromkreise, bei denen ein verzögertes Aus-
schalten der Belastung nach einem Auslöseimpulsschwund (z.B. Badlüftersteuerung) von Be-
deutung ist. Nachdem am Steuereingang des Gerätes eine Spannung angelegt wird, wird der
Relaisausgang, der den Verbraucher mit Strom versorgt, aktiviert. Nachdem die Spannung vom
Steuereingang nicht mehr vorhanden ist, wird die Stromversorgung des Verbrauchers noch in
einem von Nutzer eingestellten Zeitraum in einem Bereich von 10 Sekunden bis 16 Minuten auf-
rechterhalten, dann wird das Relais ausgeschaltet. Der Aufbau des Relais ermöglicht, es unter
einer Drucktaste in einer tiefen Installationsdose Ø60 einzubauen.
TECHNISCHE DATEN
Speiseleitungen: L (schwarz), N (blau)
Nennversorgungsspannung: 230 V AC
Toleranz der Speisespannung: -15 ÷ +10 %
Nennfrequenz: 50 / 60 Hz
Nennstromentnahme: 17 mA
Leitung des Auslösestromkreises: IN (rot)
Anspeisung des Verbrauchers : (P) braun
Einschaltzeit-Einstellungsbereich: 10 s ÷ 16 min
Genauigkeit der Einschaltzeiteinstellung: ±10 %
Wiederholbarkeit der Einschaltzeiteinstellung: ±5 %
Einschaltzeiteinstellung: fließend (Drehpotentiometer)
Einschaltkontrolleuchte: LED-Diode, rot
Relaiskontakt-Parameter: Spannungskontakt 5 A / 250 V AC1 1250 VA
Anzahl der Anschlussleitungen: 4
Querschnitt der Anschlussleitungen: 1 mm²
Länge der Anschlussleitung: 10 cm
Arbeitstemperatur: -20 ÷ +45 ºC
Arbeitslage: beliebig
Gehäuse-Befestigung: an Installationsdose Ø60
Gehäuse-Schutzart: IP20
Überspannungskategorie: II
Verschmutzungsgrad: 2
Abmessungen: 50 x 50 x 18 mm
Gewicht: 0,032 kg

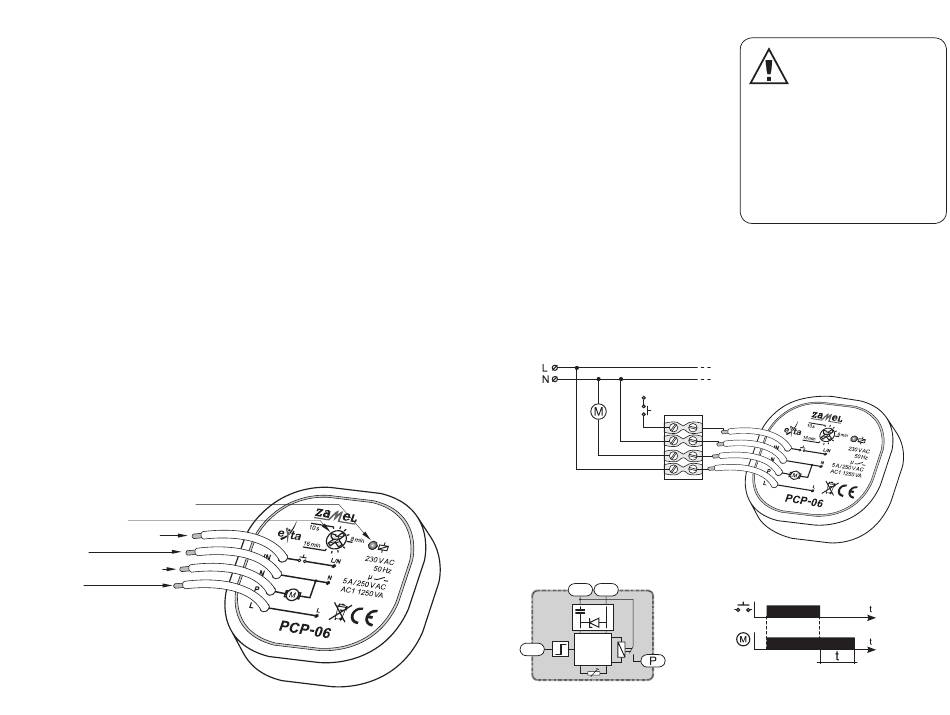

AUSSEHEN
Einschaltkontrolleuchte des Verbrauchers
Einschaltzeiteinstellung
Leitung der Auslöseschaltung (IN)
Speiseleitung (N)
Speiseleitung des Verbrauchers (P)
Speiseleitung (L)
rot
blau
braun
schwarz
MONTAGE
1. Die Einspeiseschaltung mit Sicherung, Über-
stromschutzschalter
oder
Isolierungsleis-
tungstrennschalter, die an entsprechenden
Stromkreis angeschlossen sind, abschalten.
2. Mit entsprechendem Gerät Spannungsfrei-
heit an Speiseleitungen prüfen.
3. Das PCP-06-Gerät in eine Dose einbauen
und die Leitungen nach dem Schaltplan an-
schließen.
4. Die Einspeiseschaltung einschalten.
5. Die gewünschte Zeit für die Aufrechterhal-
tung der Anspeisung des Verbrauchers ein-
stellen.
FUNKTIONSWEISE
Nachdem das Gerät korrekt eingebaut u d angeschlossen wird, ist es betriebsbereit. Das Aus-
lösen der Schaltung mit einer einpoligen Drucktaste resultiert mit Abschluss des Verbrauchers.
Nachdem die Spannung am Steuereingang nicht mehr vorhanden ist, wird die Verbraucherspei-
sung noch in einem mit dem Potentiometer vorgegebenen Zeitraum aufrechterhalten, dann wird
das Relais bis zum nächsten Auslösevorgang abgeschaltet. Bei der Montage des Gerätes ist
besonders darauf zu achten, dass der Auslöse- und Belastungsschaltung korrekt angeschlossen
werden. Ein nicht korrekter Anschluß kann unabwendbare Beschädigung des Relais zur Folge
haben.
ANSCHLUSS
L/N
SCHEMA INNEN
L
N
IN
t
Das Gerät ist an ein Einphasennetz
unter Berücksichtigung geltender Normen
anzuschließen. Die Anschlussmethode ist
in dieser Anleitung beschrieben. Instal-
lation, Anschluss und Einstellung dürfen
ACHTUNG
nur von qualifizierten Elektrikern durch-
geführt werden, die sich mit der Betriebsanleitung und
den Funktionen des Gerätes vertraut gemacht haben.
Die Demontage des Gehäuses resultiert mit Garantie-
verlust und droht mit einem Stromschlag. Vor Beginn
der Installation ist sicherzustellen, dass die Anschluss-
leitungen spannungsfrei sind. Bei der Installation ist ein
Kreuzschlitzschraubendreher mit einem Durchmesser
von bis zu 3,5 mm anzuwenden. Der korrekte Betrieb wird
durch Transport, Lagerung und Nutzung des Gerätes
beeinflusst. Die Installation des Gerätes wird in folgen-
den Fällen nicht empfohlen: mangelnde Komponenten,
Beschädigung oder Verformung des Gerätes. Im Falle
von Fehlfunktionen ist der Hersteller zu kontaktieren.
ZEITVERLÄUFE
