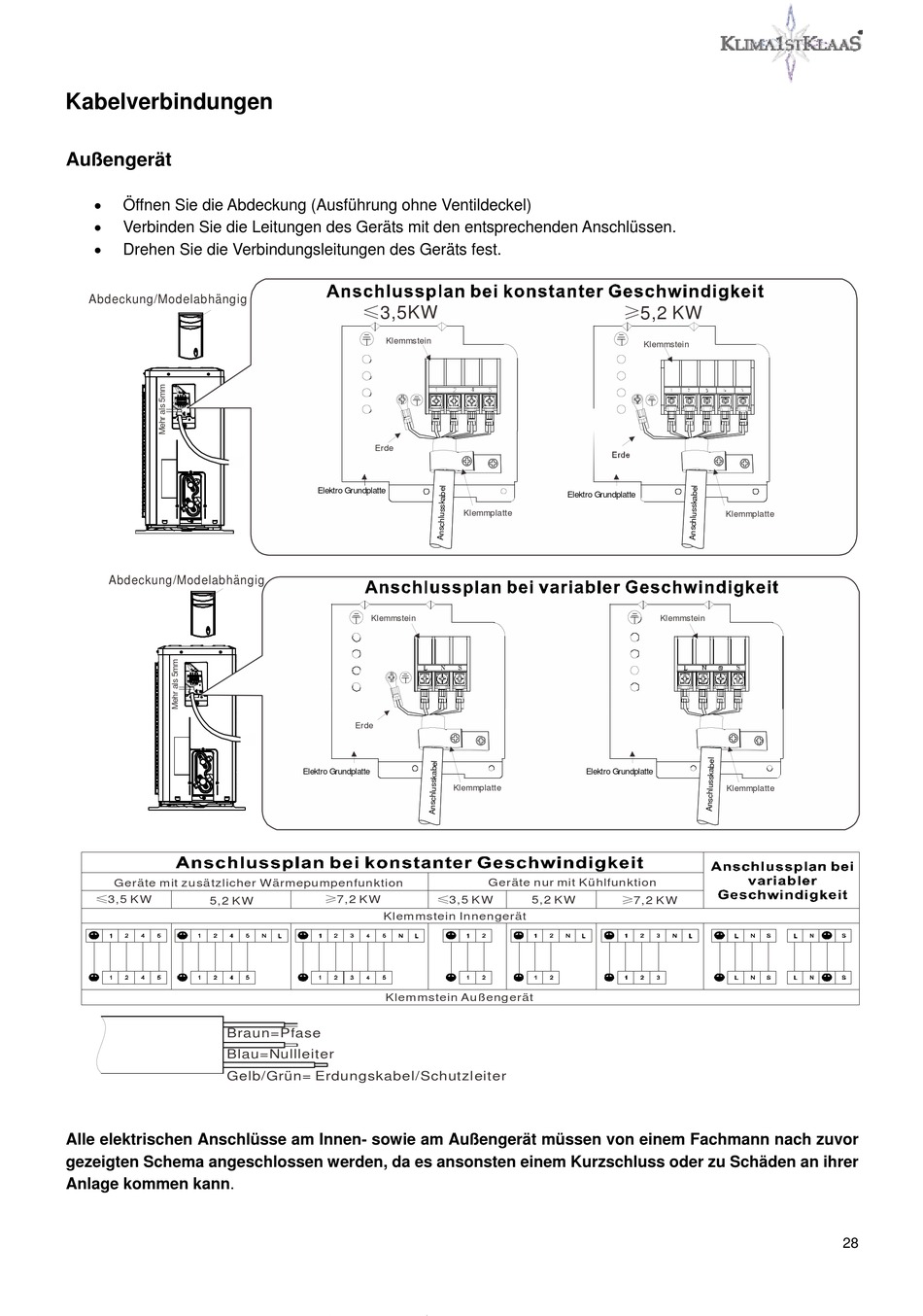

Kabelverbindungen
Außengerät

Öffnen Sie die Abdeckung (Ausführung ohne Ventildeckel)

Verbinden Sie die Leitungen des Geräts mit den entsprechenden Anschlüssen.

Drehen Sie die Verbindungsleitungen des Geräts fest.
Abdeckung/Modelabhängig
Abdeckung/Modelabhängig
Geräte m it zu sä tzlicher Wärmepu mpen fun ktion
≤3,5 K W
5,2 K W
Braun=Pfase
Blau=Nullleiter
Gelb/Grün= Erdungskabel/Schutzl eiter
Alle elektrischen Anschlüsse am Innen- sowie am Außengerät müssen von einem Fachmann nach zuvor
gezeigten Schema angeschlossen werden, da es ansonsten einem Kurzschluss oder zu Schäden an ihrer
Anlage kommen kann.
≤3,5KW
Klemmstein
Erde
Elektro Grundplatte
Klemmplatte
Klemmstein
Erde
Elektro Grundplatte
Klemmplatte
≥7,2 K W
≤3,5 K W
Klem mstein In nen gerät
Klem mstein Außeng erät
≥5,2 KW
Klemmstein
Elektro Grundplatte
Klemmstein
Elektro Grundplatte
Geräte n ur mit Kü hlfun ktion
≥7,2 K W
5,2 K W
Klemmplatte
Klemmplatte
