- Seite 2 Vorwort Wegweiser Dokumentation ET 200SP SIMATIC Produktübersicht Anschließen ET 200SP Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST Parameter/Adressraum (6ES7132-6MD00-0BB1) Alarme/Diagnosemeldunge Gerätehandbuch Technische Daten Parameterdatensatz 06/2020 A5E36107418-AB...
-
Seite 3: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 4: Vorwort
Für ein umweltverträgliches Recycling und die Entsorgung Ihres Altgeräts wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott und entsorgen Sie das Gerät entsprechend der jeweiligen Vorschriften in Ihrem Land. Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB... - Seite 5 Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter (https://www.siemens.com/industrialsecurity). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...
-
Seite 6: Inhaltsverzeichnis
Status- und Fehleranzeige ....................19 Alarme ..........................21 Diagnosemeldungen ......................21 Technische Daten ..........................22 Technische Daten ......................22 Schaltspiele ........................27 Parameterdatensatz ..........................29 Parametrierung und Aufbau Parameterdatensatz ..............29 Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB... -
Seite 7: Wegweiser Dokumentation Et 200Sp
Inbetriebnahme des Dezentralen Peripheriesystems SIMATIC ET 200SP. Die Online-Hilfe von STEP 7 unterstützt Sie bei der Projektierung und Programmierung. Geräteinformationen Gerätehandbücher enthalten eine kompakte Beschreibung der modulspezifischen Informationen wie Eigenschaften, Anschlussbilder, Kennlinien, Technische Daten. Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB... -
Seite 8: Anwendungsbeispiele
Die Anwendungsbeispiele unterstützen Sie mit verschiedenen Tools und Beispielen bei der Lösung Ihrer Automatisierungsaufgaben. Dabei werden Lösungen im Zusammenspiel mehrerer Komponenten im System dargestellt - losgelöst von der Fokussierung auf einzelne Produkte. Sie finden die Anwendungsbeispiele im Internet (https://support.industry.siemens.com/sc/ww/de/sc/2054). Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB... -
Seite 9: Produktübersicht

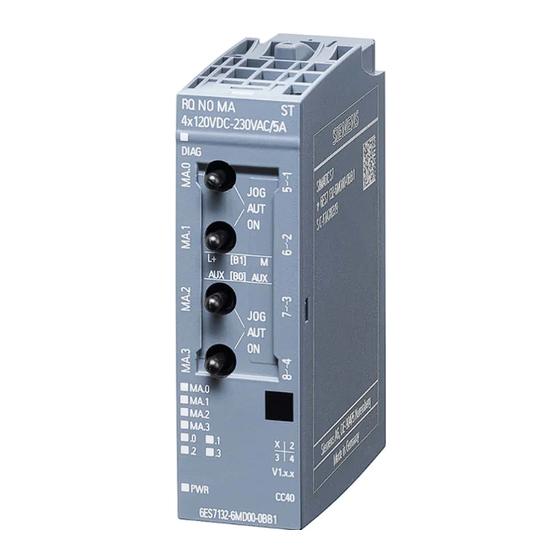

⑪ Farbcode zur Auswahl der Farbkennzeich- nungsschilder ⑤ LEDs für Kanalstatus und manuellem Betrieb ⑫ BU-Typ ⑥ LED für Versorgungsspannung ⑬ Artikelnummer ⑦ Funktionsklasse Bild 2-1 Ansicht des Moduls RQ 4×120VDC-230VAC/5A NO MA ST Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB... - Seite 10 Wenn ein Ausgang auf Handsteuerung gelegt ist, bleibt das Relais beim Firmware-Update angesteuert. Zubehör Folgendes Zubehör ist separat zu bestellen: • Farbkennzeichnungsschilder • Referenzkennzeichnungsschild • Schirmanschluss Siehe auch Weitere Informationen zum Zubehör finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB...
-
Seite 11: Anschließen
• Die AUX-Klemmen der selbstaufbauenden Potenzialschiene sind für den Anschluss des Schutzleiters (PE) oder für gleiche Spannungen bis max. DC 24 V verwendbar. • Die Schalterstellung des Kipp-/Tippschalters ist im Prozessabbild der Eingänge (PAE) hinterlegt und kann ausgelesen werden. Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB... -
Seite 12: Anschluss: 3-Leiteranschluss Von Aktoren
.0, .1, .2, .3 LED Kanalstatus (grün) P1, P2, AUX interne selbstaufbauende Potenzialschienen LED Power (grün) Verbindung nach links (dunkles BaseUnit) Bild 3-1 Anschluss- und Prinzipschaltbild für 3-Leiteranschluss von Aktoren Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB... -
Seite 13: Anschluss: 2-Leiteranschluss Von Aktoren
Reserve, muss für zukünftige Funktions- P1, P2, AUX interne selbstaufbauende Potenzialschienen erweiterungen unbeschaltet bleiben Verbindung nach links (dunkles BaseUnit) 1L, 2L Versorgungsspannung DC 24 V Bild 3-2 Anschluss- und Prinzipschaltbild für 2-Leiteranschluss von Aktoren Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB... -
Seite 14: Kipp-/Tippschalter Zur Ansteuerung Der Relais
• AUT (Schalterstellung "Mitte" oder "unbetätigt": Automatik-Betrieb): Jeder Kanal wird über das Anwenderprogramm angesteuert (normaler Betrieb). • ON (Schalterstellung "unten": Manueller Betrieb (HAND-Ein) dauerhaft): Jeder Kanal ist unabhängig von der Ansteuerung des Anwenderprogramms (und Ersatzwerten) eingeschaltet (Signal "1"). Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB... -
Seite 15: Parameter/Adressraum
B. STEP 7 (TIA Portal) im RUN GSD-Datei GSD-Datei PROFINET IO PROFIBUS DP Diagnose sperren Modul Modul • freigeben fehlende Versorgungs- • sperren spannung L+ Kanal aktiviert freigeben Kanal Kanal • freigeben • sperren Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB... - Seite 16 Parametriermöglichkeiten eingeschränkt. Bei Bedarf können Sie diese Parameter über den Datensatz 128 einstel- len, wie in der Spalte "GSD-Datei PROFINET IO" beschrieben (siehe Tabelle oben). Die Parameterlänge des Peripheriemo- duls beträgt 4 byte. Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB...
-
Seite 17: Erklärung Der Parameter
Die Last- bzw. Versorgungsspannung wird modulweise eingespeist. Die Potenzialschienen P1, P2 und AUX werden ohne Abgriff durch das Modul vom linken zum rechten Nachbarmodul weitergeschleift. Siehe auch Weitere Informationen finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB... -
Seite 18: Adressraum
Bit = 0: Kanal ist deaktiviert oder es liegt ein Fehler am Modul vor. Wenn bei diesem Modul ein Fehler an einem Kanal auftritt, dann ist der Wertstatus für alle Kanäle 0. Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB... - Seite 19 MA ST mit Wertstatus (Quality Information (QI)). Die Adressen für den Wertstatus sind nur dann verfügbar, wenn der Wertstatus freigegeben wurde. Bild 4-1 Adressraum RQ 4×120VDC-230VAC/5A NO MA ST mit Wertstatus Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB...
-
Seite 20: Alarme/Diagnosemeldungen
Kanalstatus (grün) ④ PWR (grün) Bild 5-1 LED-Anzeige Bedeutung der LED-Anzeigen Die folgenden Tabellen enthalten die Bedeutung der Status- und Fehleranzeigen. Abhilfemaßnahmen für Diagnosemeldungen finden Sie im Kapitel Diagnosemeldungen (Seite 21). Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB... - Seite 21 Kanal deaktiviert oder aktiviert und Prozesssignal = 0 Kanal aktiviert und Prozesssignal = 1 LED PWR Tabelle 5- 4 Statusanzeige der LED PWR LED PWR Bedeutung Versorgungsspannung L+ fehlt Versorgungsspannung L+ vorhanden Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB...
-
Seite 22: Alarme
Kanal temporär nicht Aktualisierung der Firmware wird gerade • Firmware-Aktualisierung abwar- verfügbar durchgeführt oder wurde abgebrochen. Das Modul gibt in diesem Zustand keine • Firmware-Aktualisierung erneut Prozess- und Ersatzwerte aus. starten Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB... -
Seite 23: Technische Daten
Oversampling Nein • Versorgungsspannung Nennwert (DC) 24 V zulässiger Bereich, untere Grenze (DC) 19,2 V zulässiger Bereich, obere Grenze (DC) 28,8 V Verpolschutz Eingangsstrom Stromaufnahme, max. 100 mA; ohne Last Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB... - Seite 24 Relais), max. ja, mit Feinsicherung max. 6 A Auslösestrom und • externe Sicherung für Relaisausgänge Auslösecharakteristik flink 7 000 000; siehe zusätzliche Beschreibung im • Anzahl Schaltspiele, max. Handbuch Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB...
- Seite 25 Kanälen und Rückwand- AC 240 V bus/Versorgungsspannung Isolation Isolation geprüft mit DC 2 500 V (Type Test) geprüft mit DC 2 500 V • zwischen Kanälen und Rückwand- bus/Versorgungsspannung Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB...
- Seite 26 Die Ausgänge müssen mit einer externen Sicherung abgesichert werden. Bei Einbau in einen Gefahrenbereich gemäß National Electric Code (NEC) darf die Sicherung nur mit einem geeigneten Werkzeug ausgebaut werden, wenn sich das Modul nicht im explosionsgeschützten Bereich befindet. Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB...
- Seite 27 Technische Daten 6.1 Technische Daten Deratingkurve Das folgende Bild zeigt das Laststrom-Derating bei waagerechter und senkrechter Einbaulage. Bild 6-1 Laststrom gegen Einbaulage Maßbild Siehe Gerätehandbuch ET 200SP BaseUnits (http://support.automation.siemens.com/WW/view/de/59753521) Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB...
-
Seite 28: Schaltspiele
1 Mio. 0,1 A 2 Mio. für induktive Last nach AC 230 V 2,0 A 0,1 Mio. IEC 947-5-1 DC 13/ 1,0 A 0,3 Mio. AC15 0,5 A 1 Mio. Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB... - Seite 29 Technische Daten 6.2 Schaltspiele Hinweis Prüfung auf mechanische Umgebungsbedingungen Schock geprüft nach IEC 60068-2-27. Stärke des Schocks: 100 m/s Scheitelwert, 11 ms Dauer Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB...
-
Seite 30: Parameterdatensatz
Die Beschreibung der Anweisung "WRREC" und der Fehlercodes finden Sie in der Online-Hilfe von STEP 7. Aufbau Datensatz 128 Hinweis Der Kanal 0 beinhaltet die Freigabe der Diagnosen für das gesamte Modul. Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB... - Seite 31 Das folgende Bild zeigt den Aufbau der Kopfinformation. Bild A-2 Kopfinformation Parameter Das folgende Bild zeigt den Aufbau der Parameter im Datensatz 128. Sie aktivieren einen Parameter, indem Sie das entsprechende Bit auf "1" setzen. Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB...
-
Seite 32: Fehler Bei Übertragung Des Datensatzes
• Zugewiesene Werte für Parameter der Anweisung WREC überprüfen. Falsche Version oder Fehler in den Kopfin- Version, Länge und Anzahl der Parameter- formationen blöcke korrigieren. Parameterfehler Parameter des Moduls überprüfen Digitalausgabemodul RQ 4x120VDC-230VAC/5A NO MA ST (6ES7132-6MD00-0BB1) Gerätehandbuch, 06/2020, A5E36107418-AB...
