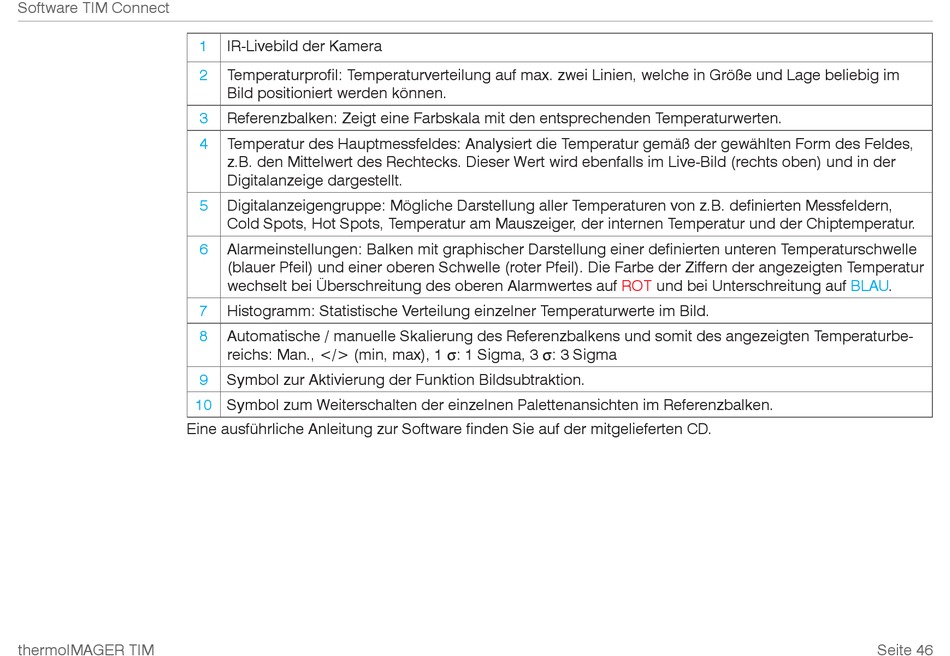

Software TIM Connect
10
Eine ausführliche Anleitung zur Software finden Sie auf der mitgelieferten CD.
thermoIMAGER TIM
1 IR-Livebild der Kamera
2 Temperaturprofil: Temperaturverteilung auf max. zwei Linien, welche in Größe und Lage beliebig im
Bild positioniert werden können.
3 Referenzbalken: Zeigt eine Farbskala mit den entsprechenden Temperaturwerten.
4 Temperatur des Hauptmessfeldes: Analysiert die Temperatur gemäß der gewählten Form des Feldes,
z.B. den Mittelwert des Rechtecks. Dieser Wert wird ebenfalls im Live-Bild (rechts oben) und in der
Digitalanzeige dargestellt.
5 Digitalanzeigengruppe: Mögliche Darstellung aller Temperaturen von z.B. definierten Messfeldern,
Cold Spots, Hot Spots, Temperatur am Mauszeiger, der internen Temperatur und der Chiptemperatur.
6 Alarmeinstellungen: Balken mit graphischer Darstellung einer definierten unteren Temperaturschwelle
(blauer Pfeil) und einer oberen Schwelle (roter Pfeil). Die Farbe der Ziffern der angezeigten Temperatur
wechselt bei Überschreitung des oberen Alarmwertes auf
7 Histogramm: Statistische Verteilung einzelner Temperaturwerte im Bild.
8 Automatische / manuelle Skalierung des Referenzbalkens und somit des angezeigten Temperaturbe-
reichs: Man., </> (min, max), 1 s: 1 Sigma, 3 s: 3 Sigma
9 Symbol zur Aktivierung der Funktion Bildsubtraktion.
Symbol zum Weiterschalten der einzelnen Palettenansichten im Referenzbalken.
ROT und bei Unterschreitung auf BLAU.
