4, Struktur und Zubehor
4.1
Struktur und Zubehör des MT1050-EU/MT1550-EU
③
④
②
①
4.2
Struktur und Zubehör des
③
④
②
①
⑥
⑨
⑧
MT2075/2010/3075(-BT/IoT)
MENU
OK
⑥
⑨
⑧
⑦
⑦
⑤
⑤

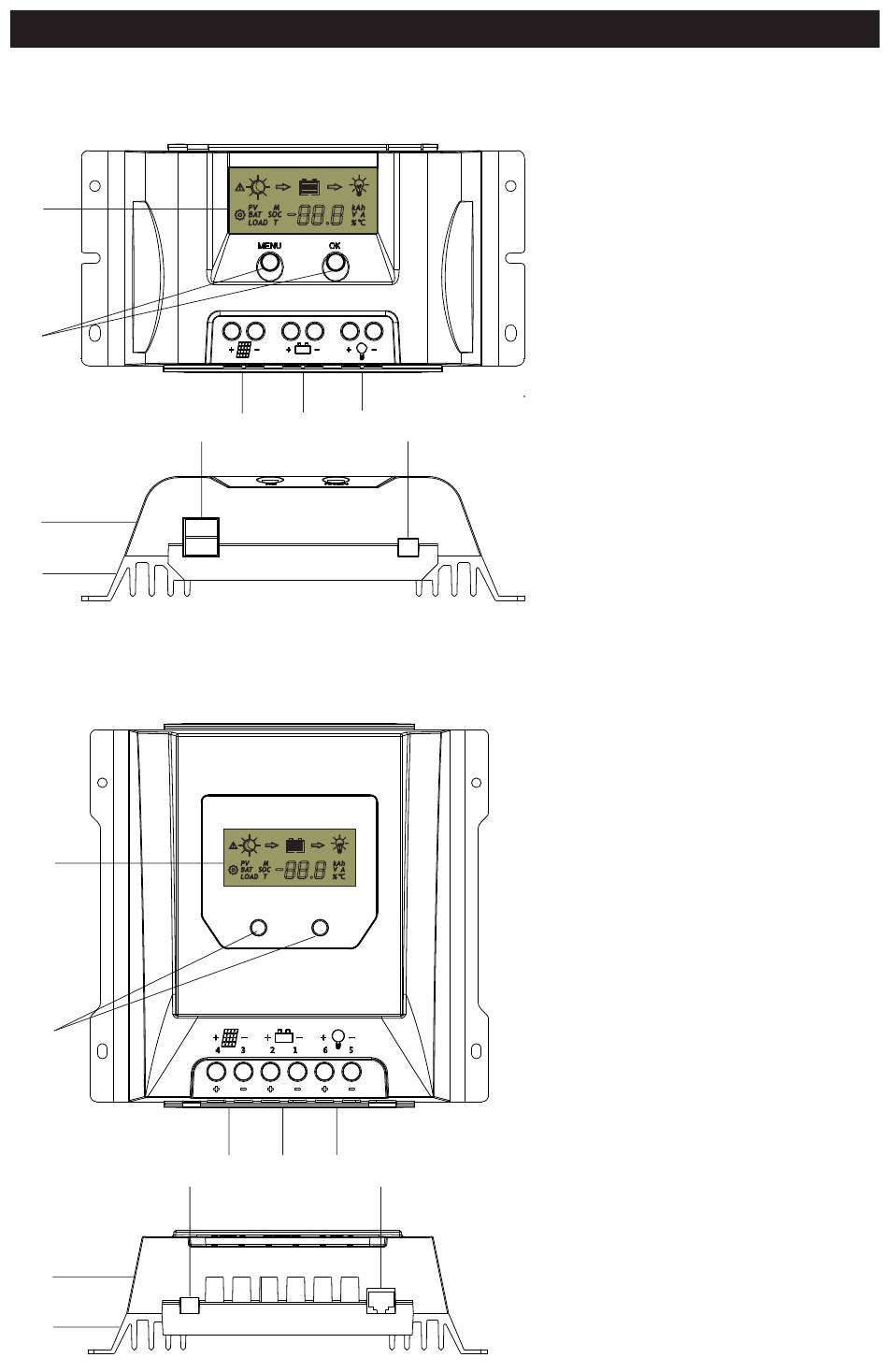

①Kühlkörper
—Laderegler Wärme abführen
②Kunststoffgehäuse
—Interner Schutz
③LCD
—Anzeigeeinstellungen und Angaben ü
ber den Betriebsstatus,
Systemparameter.
④Taste: MENU, OK
—Einstellen und Anzeigen der
Betriebsparameter.
⑤Temperaturfühler Anschluss
—Temperaturwert erfassen,
Temperaturkompensation.
⑥Zwei USB-Ports
—Ausgang 5Vdc, 2A
⑦ Last Klemmen
—Last anschließen.
⑧Batterie Klemmen
—Batterie anschließen.
⑨PV-Modul Anschluss
—PV-Module anschließen
①Kühlkörper
—Laderegler Wärme abführen
②Kunststoffgehäuse
—Interner Schutz
③LCD
—Anzeigeeinstellungen und Angaben ü
ber den Betriebsstatus,
Systemparameter.
④Taste: MENU, OK
—Einstellen und Anzeigen der
Betriebsparameter.
⑤RJ11 Schnittstelle
—Anschluss für Überwachungsgeräte
⑥Temperaturfühler Anschluss
—Temperaturwert erfassen,
Temperaturkompensation.
⑦ Last Klemmen
—Last anschließen.
⑧Batterie Klemmen
—Batterie anschließen.
⑨PV-Modul Anschluss
—PV-Module anschließen
