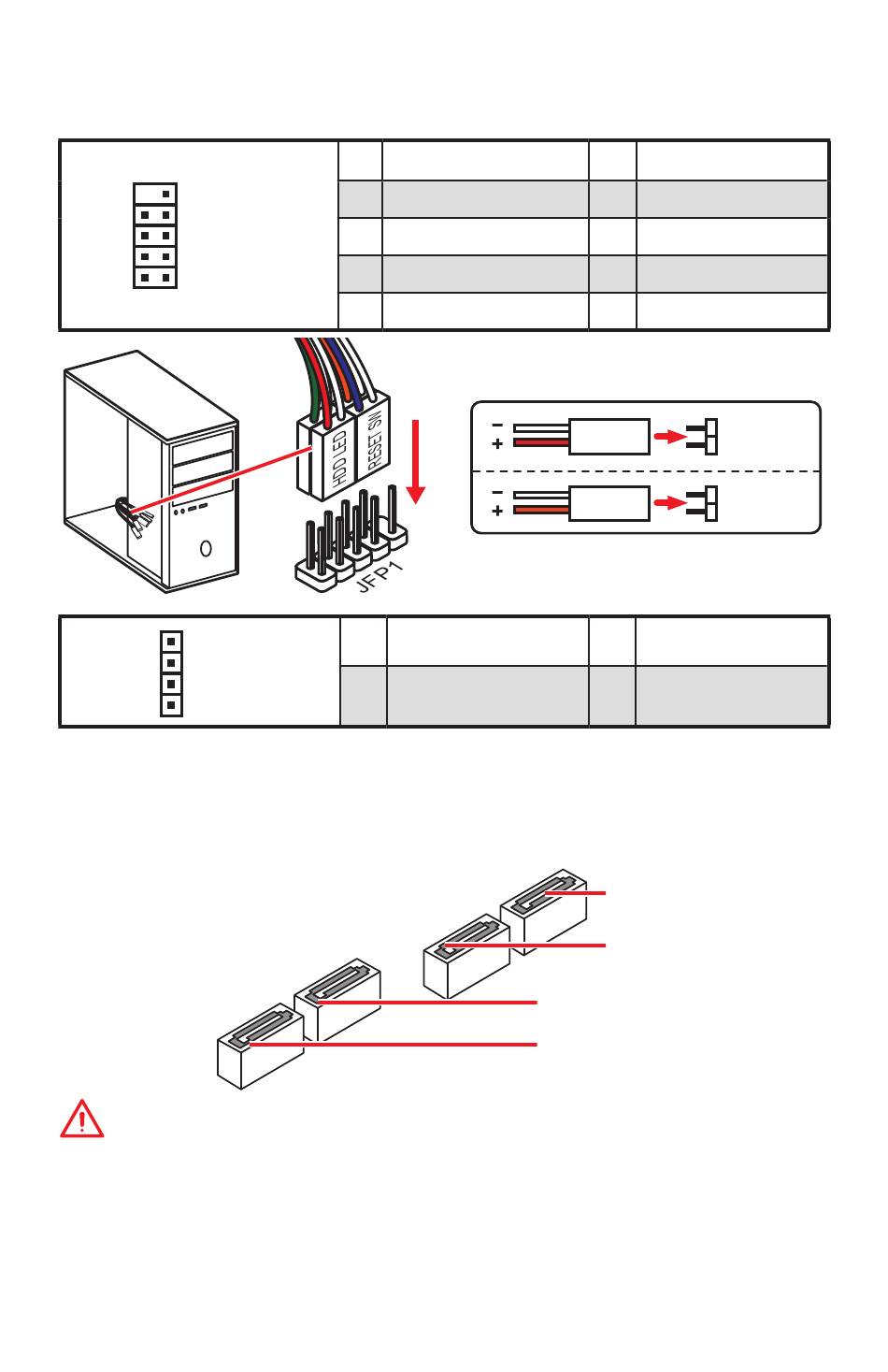

JFP1� JFP2: フロントパネルコネクター
これらのコネクターにはフロン トパネルのスイッチとLEDを接続します�
9
10
JFP1
2
1
JFP2
1
SATA1~4: SATA 6Gb/sコネクター
これらのコネクターは SATA 6Gb/s インターフェースポートです�一つのコネクター
につき�一つの SATA デバイスを接続できます�
��
SATAケーブルは90度以下の角度に折り曲げないでください� データ損失を起こす�れ
y
があります�
SATAケーブルは両端に同一のプラグを備えています� 然し� スペースの確保のためにマ
y
ザーボードにはストレートタイプのコネクタを接続されることをお薦めします�
M.2 SATA SSDモジュールがM.2スロッ トに取り付けられた場�に� SATA4ポートは��
y
になります�
1 HDD LED +
3 HDD LED -
5 Reset Switch
7 Reset Switch
9 Reserved
1 Speaker -
3 Buzzer -
2 Power LED +
4 Power LED -
6 Power Switch
8 Power Switch
10 No Pin
HDD LED
POWER LED
2 Buzzer +
4 Speaker +
SATA1
SATA2
SATA3
SATA4
コンポーネントの概要
HDD LED -
HDD LED +
POWER LED -
POWER LED +
11
