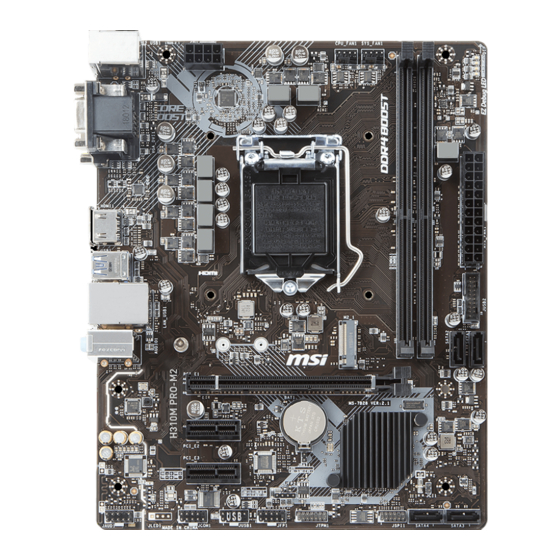

MSI H310M PRO-M2 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Thank you for purchasing the MSI
board. This User Guide gives information about board layout,
component overview, BIOS setup and software installation.
Contents
Safety Information ........................................................................................... 2
Specifications ................................................................................................... 3
Rear I/O Panel ................................................................................................. 6
LAN Port LED Status Table .................................................................................6
Overview of Components ................................................................................ 7
CPU Socket .........................................................................................................8
DIMM Slots ..........................................................................................................9
PCI_E1~3: PCIe Expansion Slots ........................................................................9
JFP1, JFP2: Front Panel Connectors ...............................................................10
SATA1~4: SATA 6Gb/s Connectors....................................................................10
M2_1: M.2 Slot (Key M) .....................................................................................11
ATX_PWR1, CPU_PWR1: Power Connectors....................................................11
JUSB1: USB 2.0 Connector ...............................................................................12
JUSB2: USB 3.1 Gen1 Connector .....................................................................12
JAUD1: Front Audio Connector .........................................................................13
JCOM1: Serial Port Connector .........................................................................13
JTPM1: TPM Module Connector .......................................................................13
CPU_FAN1, SYS_FAN1: Fan Connectors ..........................................................14
EZ Debug LED ...................................................................................................15
JCI1: Chassis Intrusion Connector ...................................................................16
JBAT1: Clear CMOS (Reset BIOS) Jumper .......................................................16
BIOS Setup ..................................................................................................... 17
Entering BIOS Setup .........................................................................................17
Resetting BIOS ..................................................................................................18
Updating BIOS ...................................................................................................18
Software Description ..................................................................................... 19
Installing Drivers ..............................................................................................19
Installing Utilities ..............................................................................................19
10 .....................................................................................19
®
H310M PRO-M2
®
mother-
1
Contents
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für MSI H310M PRO-M2
Inhaltszusammenfassung für MSI H310M PRO-M2
- Seite 40 NOTE 소프트웨어 설명...
- Seite 61 Danke, dass Sie sich für das MSI H310M PRO-M2 Mother- ® board entschieden haben. Dieses Handbuch gibt informationen über Motherboard-Layout, Komponenten- übersicht, BIOS-Setup und Softwareinstallation. Inhalt Sicherheitshinweis ..................2 Spezifikationen ....................3 Rückseite E/A ....................6 LAN Port LED Zustandstabelle ................6 Übersicht der Komponenten ................
-
Seite 62: Sicherheitshinweis
Sicherheitshinweis y Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. y Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht. -
Seite 63: Spezifikationen
Unterstützt non-ECC, ungepufferte Speicher y Unterstützt Intel Extreme Memory Profile (XMP) ® * Weitere Informationen zu kompatiblen Speicher finden Sie unter www.msi.com. y 1x PCIe 3.0 x16-Steckplatz Erweiterung- anschlüsse y 2x PCIe 3.0 x1-Steckplätze y 1x VGA Anschluss, Unterstützung einer maximalen Auflösung von 2048x1536@50Hz, 2048x1280@60Hz,... - Seite 64 Fortsetzung der vorherigen Seite 1x Intel I219-V Gigabit LAN Controller y 1x PS/2 Tastatur-/ Maus-Combo-Anschluss y 4x USB 2.0 Typ-A Anschlüsse y 1x VGA Anschluss y 1x DVI-D Anschluss Hintere Ein-/ und Ausgänge y 1x HDMI Anschluss ™ y 2x USB 3.1 Gen1 Typ-A Anschlüsse y 1x LAN (RJ45) Anschluss y 3x Audiobuchsen y 1x 24-poliger ATX Stromanschluss...
- Seite 65 LIVE UPDATE 6 y SMART TOOL y RAMDISK Software y DPC LATENCY TUNER y FAST BOOT y X-BOOST y NETWORK MANAGER y CPU-Z MSI GAMING y Intel Extreme Tuning Utility ® y Google Chrome , Google Toolbar, Google Drive ™ y Norton Internet Security Solution ™...
-
Seite 66: Lan Port Led Zustandstabelle
Rückseite E/A Line-In PS/2 Line-Out Tastatur/ Maus Mic-In USB 2.0 DVI-D USB 2.0 USB 3.1 Gen1 LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand Bezeichnung Keine Verbindung 10 Mbps-Verbindung Gelb Verbindung Grün 100 Mbps-Verbindung Blinkt Datenaktivität Orange 1 Gbps-Verbindung Audio 7.1-Kanal Konfiguration... -
Seite 67: Übersicht Der Komponenten
Übersicht der Komponenten CPU Sockel SYS_FAN1 DIMMA1 CPU_FAN1 CPU_PWR1 DIMMB1 EZ Debug LED 50,83mm* ATX_PWR1 JUSB2 M2_1 SATA1 SATA2 PCI_E1 PCI_E2 PCI_E3 JCI1 SATA3 JAUD1 JCOM1 SATA4 JUSB1 JFP1 JBAT1 JFP2 JTPM1 * Abstand zwischen der Mitte der CPU und dem nächsten DIMM-Steckplatz. Übersicht der Komponenten... -
Seite 68: Cpu Sockel
Ziehen Sie das Netzkabel ab, bevor Sie CPU ein- und ausbauen. Bitte bewahren Sie die CPU Schutzkappe nach der Installation des Prozessors auf. MSI wird RMA (Return Merchandise Authorization) Anfragen nur dann behandeln, wenn die Schutzklappe auf dem CPU-Sockel des Motherboards sitzt. -
Seite 69: Dimm-Steckplätze
DIMM-Steckplätze Setzen Sie bitte ein Speichermodul wie untern gezeigt in den DIMM-Steckplatz ein. Wichtig Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMMA1 zuerst. Aufgrund der Chipsatzressourcennutzung wird die verfügbare Kapazität des Speichers kleiner sein als die Größe der installierten Speicherkapazität. Bitte beachten Sie, dass die maximale Kapazität eines 32-Bit-Windows- Betriebssystem bei 4GB oder weniger liegt. -
Seite 70: Jfp1, Jfp2: Frontpanel-Anschlüsse
JFP1, JFP2: Frontpanel-Anschlüsse Diese Anschlüsse verbinden mit den Schaltern und LEDs auf des Frontpanels. HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch JFP1 Reserved No Pin HDD LED - HDD LED HDD LED + POWER LED -... -
Seite 71: M2_1: M.2 Steckplatz (Key M)
M2_1: M.2 Steckplatz (Key M) Bitte installieren Sie das M.2 Solid-State-Laufwerke (SSD) in den M.2 Steckplatz (siehe unten). Mitgelieferte M.2-Schraube 30° Wichtig Intel RST unterstützt nur PCIe M.2 SSD mit UEFI ROM. ® ATX_PWR1, CPU_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. +3.3V +3.3V +3.3V... -
Seite 72: Jusb1: Usb 2.0 Anschluss
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI SUPER CHARGER Software. ® JUSB2: USB 3.1 Gen1 Anschluss Mit diesem Anschluss können Sie die USB 3.1 Gen1 Anschlüsse auf dem Frontpanel... -
Seite 73: Jaud1: Audioanschluss Des Frontpanels
JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels. MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JCOM1: Serieller Anschluss Mit diesem Anschluss können Sie das optionale serielle Schnittstelle mit dem Einbausatze verbinden. -
Seite 74: Cpu_Fan1, Sys_Fan1: Stromanschlüsse Für Lüfter
CPU_FAN1, SYS_FAN1: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Wenn Sie ein 3-Pin (Non-PWM) Lüfter an einen PWM-Modus Lüfteranschluss anschließen, läuft der Lüfter mit höchster Drehzahl und kann unangenehm laut werden. - Seite 75 EZ Debug LED Diese LEDs zeigen den Status des Motherboards an. CPU -CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft. VGA - GPU wird nicht erkannt oder ist fehlerhaft. BOOT - Boot-Gerät wird nicht erkannt oder ist fehlerhaft. Übersicht der Komponenten...
-
Seite 76: Jci1: Gehäusekontaktanschluss
JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden. Normal Löse den (Standardwert) Gehäuseeingriff aus Gehäusekontakt-Detektor verwenden 1. Schließen Sie den JCI1-Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. 2. Schließen Sie die Gehäuseabdeckung. 3. Gehen Sie zu BIOS > Security > Chassis Intrusion Configuration. 4. -
Seite 77: Öffnen Des Bios Setups
Während des BOOT-Vorgangs drücken Sie die Taste ENTF, wenn die Meldung Press DEL key to enter Setup Menu, F11 to enter Boot Menu erscheint. y Verwenden Sie die MSI FAST BOOT Anwendung. Klicken Sie die GO2BIOS-Taste und drücken OK. Das System startet neu und geht direkt ins BIOS. -
Seite 78: Reset Des Bios
Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: 1. Drücken Sie während des POST-Vorgangs die Taste (Entf), um das BIOS zu öffnen. -
Seite 79: Softwarebeschreibung
® Installation von Treibern 1. Starten Sie Ihren Computer mit Windows ® 2. Legen Sie die MSI Treiber Disk in das optisches Laufwerk. ® 3. Der Installer wird automatisch erscheint und findet und finden Sie die benötigten Treiber in die Liste. -
Seite 80: Anmerkung
Anmerkung Softwarebeschreibung... - Seite 120 NOTE 软件描述...
