Inhaltszusammenfassung für Bartscher W150

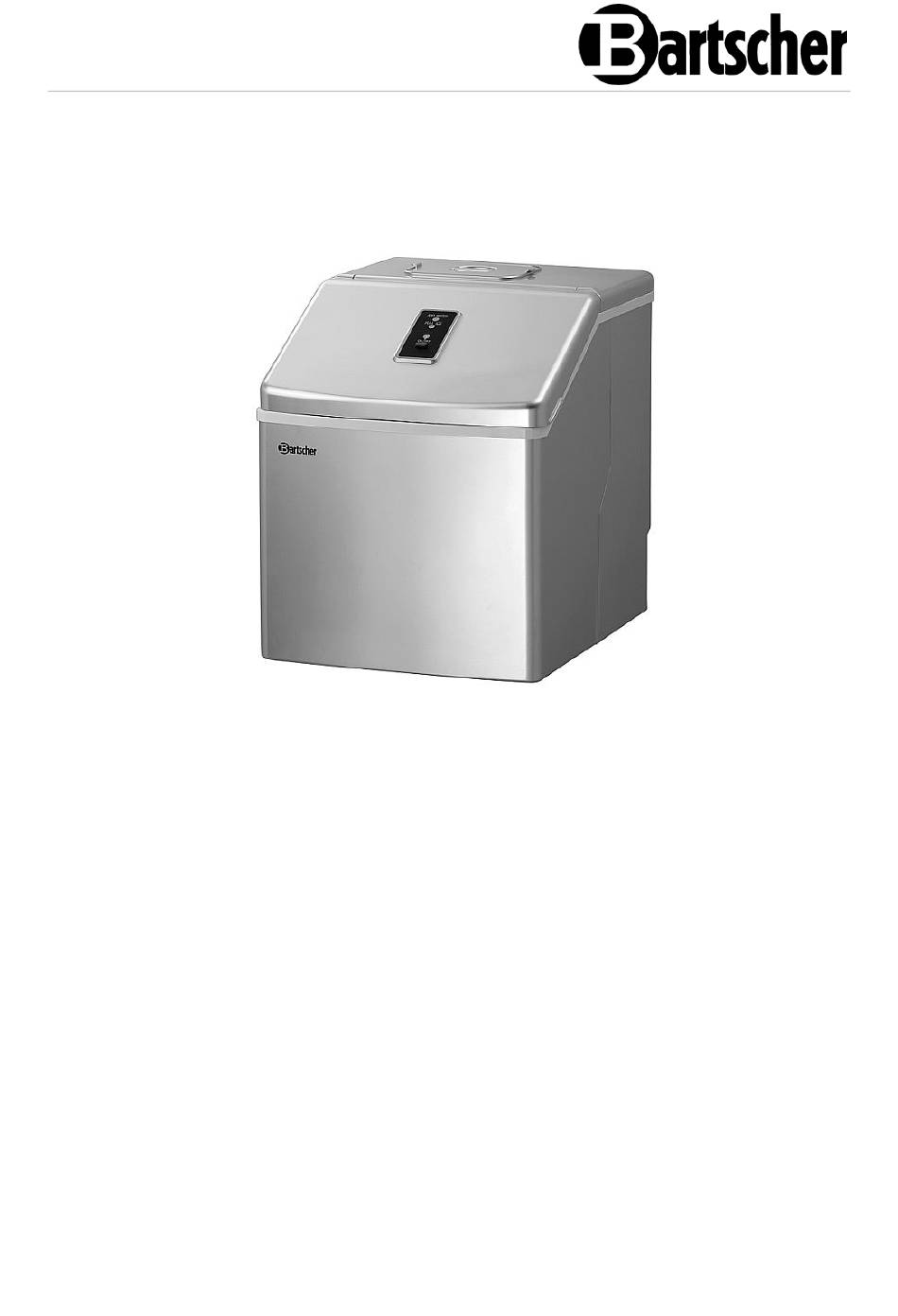

  • Seite 1 W150 100083...
  • Seite 2 Bartscher GmbH Tel.: +49 5258 971-0 Franz-Kleine-Str. 28 Fax.: +49 5258 971-120 Service-Hotline: +49 5258 971-197 D-33154 Salzkotten Germany www.bartscher.com Version: 1.0 Erstelldatum: 2019-10-21...
  • Seite 3: Inhaltsverzeichnis

    Original-Bedienungsanleitung Sicherheit ...................... 2 Signalworterklärung ................. 2 Sicherheitshinweise ................. 3 Bestimmungsgemäße Verwendung ............5 Bestimmungswidrige Verwendung ............5 Allgemeines ....................6 Haftung und Gewährleistung ..............6 Urheberschutz ..................6 Konformitätserklärung ................6 Transport, Verpackung und Lagerung ............7 Transportinspektion ................. 7 Verpackung ....................
  • Seite 4: Sicherheit

    Sicherheit Diese Bedi enungsanlei tung besc hrei bt di e Installation, Bedi enung und Wartung des Geräts und gilt als wic htige Infor mationsquelle und N achschl agewer k. Di e Kenntnis aller enthaltenen Sic herheits hinweis e und H andlungs anweisungen schafft die Vorauss etz ung für das sichere und s ac hger echte Ar beit en mit dem Gerät. D arüber hi naus müs sen die für den Ei ns atz ber eic h des Geräts geltenden ör tlichen Unfall verhütungs vorsc hriften und allgemeinen Sicherheits besti mmungen eing ehalten wer den. Dies e Bedi enungs anleitung is t Bes tandteil des Produkts und muss i n unmi ttelbarer N ähe des Ger äts für das In¬s tall ations-, Bedi enungs-, Wartungs- und R einigungspers onal jederzeit z ugänglich auf¬bewahrt werden. Wenn das Ger ät an eine dritte Pers on weiterg egeben wird, muss die Bedi enungsanlei tung mit ausgehändigt wer den.
  • Seite 5: Sicherheitshinweise

    Sicherheit WARNUNG! Das Signalwort WARNUNG warnt vor Gefährdungen, die mittelschwere bis schwere Verletzungen oder Tod zur Folge haben können, wenn sie nicht vermieden werden. VORSICHT! Das Signalwort VORSICHT warnt vor Gefährdungen, die leichte oder mäßige Verletzung zur Folge haben können, wenn sie nicht vermieden werden.
  • Seite 6 Sicherheit • Bringen Sie das Anschlusskabel nicht mit Wärmequellen oder scharfen Kanten in Berührung. • Knicken, quetschen oder verknoten Sie das Anschlusskabel nicht. • Wickeln Sie das Anschlusskabel des Geräts immer vollständig ab. • Stellen Sie niemals das Gerät oder andere Gegenstände auf das Anschlusskabel.
  • Seite 7: Bestimmungsgemäße Verwendung

    Sicherheit und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Fehlgebrauch • Bestimmungswidrige oder verbotene Verwendung kann zu Beschädigungen an dem Gerät führen.
  • Seite 8: Allgemeines

    Allgemeines Allgemeines Haftung und Gewährleistung Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstands sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Der tatsächliche Lieferumfang kann bei Sonderausführungen, der Inanspruchnahme zusätzlicher Bestelloptionen oder auf Grund neuester technischer Änderungen, u.
  • Seite 9: Transport, Verpackung Und Lagerung

    Transport, Verpackung und Lagerung Transport, Verpackung und Lagerung Transportinspektion Prüfen Sie die Lieferung nach Erhalt unverzüglich auf Vollständigkeit und Transportschäden. Nehmen Sie bei äußerlich erkennbaren Transportschäden die Lieferung nicht oder nur unter Vorbehalt entgegen. Vermerken Sie den Schadensumfang auf den Transportunterlagen/ Lieferschein des Transporteurs und leiten Sie die Reklamation ein.
  • Seite 10: Technische Daten

    Technische Daten Technische Daten Technische Angaben Eiswürfelbereiter W150 Bezeichnung: 100083 Art.-Nr.: Material: Kunststoff Tankinhalt in L: Produktion / Arbeitsgang, in Stk.: Produktion max., in kg / Stunden: 10 / 24 Fassungsvermögen Vorratsbehälter in Kühlmittel: R600a / 35 Klimaklasse: Anschlusswert: 0,145 kW / 230 V / 50 Hz Maße (B x T x H) in mm:...
  • Seite 11: Baugruppenübersicht

    Technische Daten Baugruppenübersicht 1. Deckel zum Wassertank 2. Bedienblende 3. Wassertank 4. Lüftungsöffnung 5. Verschlusskappe 6. Gehäuse 7. Eiswürfelschaufel 8. Vorratsbehälter 9. Eisrutsche 10. Abdeckung Vorratsbehälter Funktion des Gerätes Der Eiswürfelbereiter ist zum Zubereiten von Eiswürfeln in verschiedenen Größen bestimmt. 100083 9 / 19...
  • Seite 12: Installation Und Bedienung

    Installation und Bedienung Installation und Bedienung Installation Auspacken / Aufstellen • Packen Sie das Gerät aus und entfernen Sie alle äußeren und inneren Verpackungsteile, sowie Transportsicherungen. VORSICHT! Erstickungsgefahr! Halten Sie Verpackungsmaterialien wie Plastikbeutel und Styroporteile außerhalb der Reichweite von Kindern. •...
  • Seite 13: Bedienung

    Installation und Bedienung • Stellen Sie das Gerät nur in Räumen mit einer Umgebungstemperatur zwischen 10 °C und 32 °C auf. Anschließen - Strom • Prüfen Sie, ob die technischen Angaben des Geräts (siehe Typenschild) zu den Daten der örtlichen Stromversorgung passen. •...
  • Seite 14 Installation und Bedienung Bedienblende Bedienblende 1. Kontrollleuchte Wassertank 2. Kontrollleuchte Vorratsbehälter 3. Kontrollleuchte Ein-/Ausschalter 4. Ein-/Ausschalter Inbetriebnahme 1. Schließen Sie das Gerät an eine geerdete Einzelsteckdose an. 2. Schalten Sie das Gerät mit dem Ein-/Ausschalter ein. Die Eiswürfelproduktion wird gestartet. Der Produktionszyklus dauert je nach Umgebungstemperatur etwa 15 bis 20 Minuten.
  • Seite 15 Installation und Bedienung 6. Füllen Sie frisches Trinkwasser in den Wassertank bis unter die Markierung „FULL“ auf. 7. Starten Sie nach kurzer Wartezeit den Eiswürfelproduktionszyklus, indem Sie den Ein-/ Ausschalter drücken. VORSICHT! Um eine angemessene Hygiene zu gewährleisten, wechseln Sie das Wasser im Wassertank alle 24 Stunden Der Eiswürfelproduktionszyklus wird gestoppt, wenn der Vorratsbehälter voll ist.
  • Seite 16: Reinigung

    Reinigung Reinigung Sicherheitshinweise zur Reinigung • Trennen Sie das Gerät vor der Reinigung von der Stromversorgung. • Lassen Sie das Gerät vollständig abkühlen. • Achten Sie darauf, dass kein Wasser in das Gerät eindringt. Tauchen Sie das Gerät zum Reinigen nicht in Wasser oder andere Flüssigkeiten. Verwenden Sie keinen Druckwasserstrahl, um das Gerät zu reinigen.
  • Seite 17: Mögliche Funktionsstörungen

    Mögliche Funktionsstörungen 3. Starten Sie einen Produktionszyklus. 4. Schrauben Sie die Verschlusskappe des Wasserablaufs ab. 5. Lassen Sie das Wasser über den Wasserablauf aus dem Wassertank ab. 6. Führen Sie noch 1 - 2 Produktionszyklen mit frischem Trinkwasser durch, um die Rückstände der Entkalkungslösung vollständig zu entfernen.
  • Seite 18 Mögliche Funktionsstörungen Fehler Mögliche Ursache Behebung Der Behälter ist mit Das Wasser ist nicht sauber, Füllen Sie frisches Wasser gefüllt, aber evtl. Fremdpartikel Trinkwasser auf die Kontrollleuchte Der Wasserfilter im unteren Reinigen Sie den "ADD WATER" Tank unter dem Vorrats- Wasserfilter.
  • Seite 19: Entsorgung

    Entsorgung Entsorgung Elektrogeräte Elektrogeräte sind mit diesem Symbol gekennzeichnet. Elektrogeräte müssen fachgerecht und umweltgerecht verwertet und entsorgt werden. Elektrogeräte dürfen nicht in den Hausmüll. Trennen Sie das Gerät von der Stromversorgung und entfernen Sie das Anschlusskabel vom Gerät. Geben Sie Elektrogeräte bei den dafür vorgesehenen Sammelstellen ab. Kühlmittel Das Treibmittel innerhalb des Gerätes ist brennbar.
