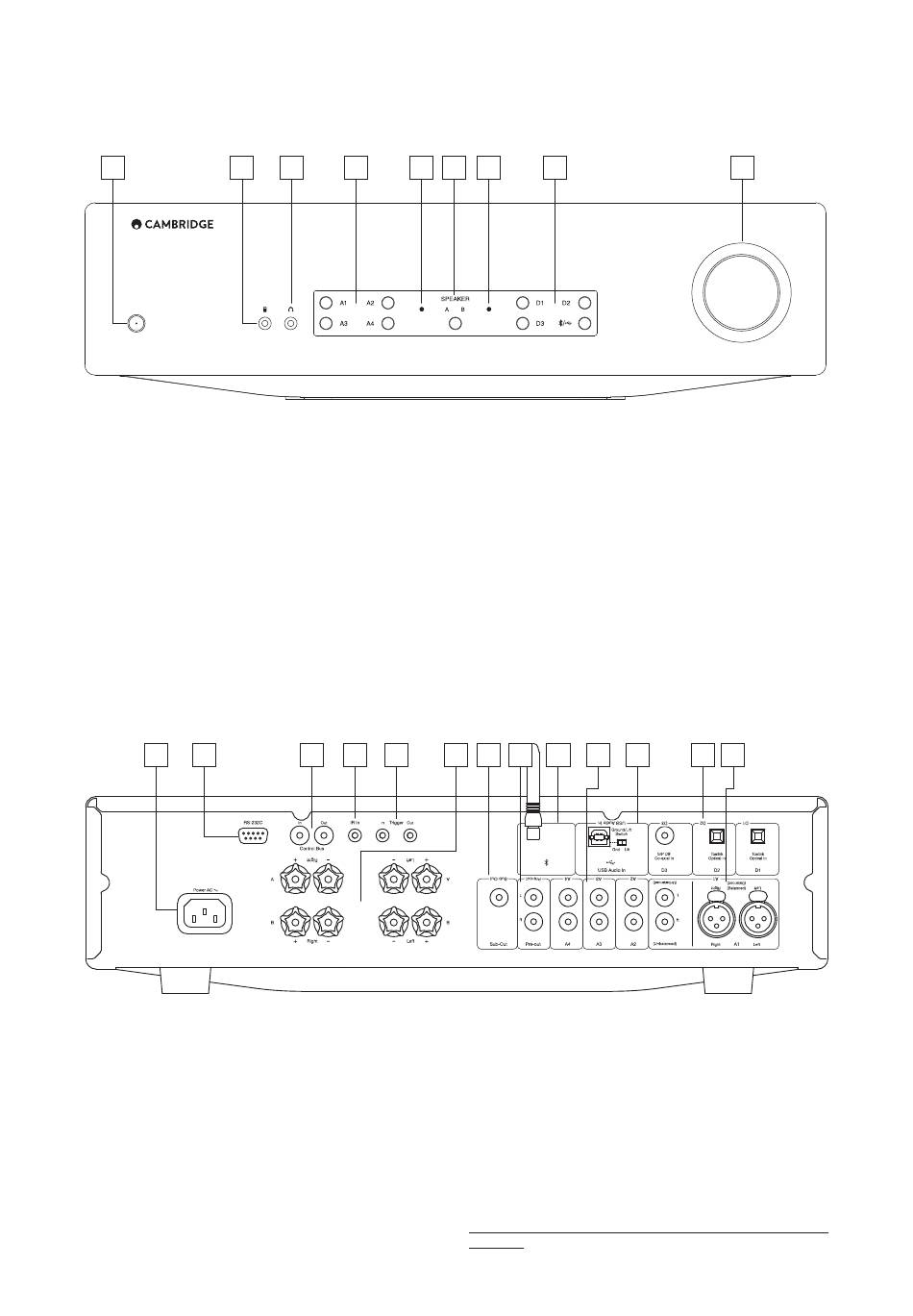

Bedienelemente Vorderseite
1
2
1. STANDBY/EIN
2. MP3-EINGANG (NUR CXA61)
Zum Anschließen eines tragbaren Audio-Players.
3. KOPFHÖRER
Für geeignete Kopfhörer – bei Verwendung werden die Lautsprecher
stummgeschaltet.
4. AUSWAHLTASTEN FÜR ANALOGE QUELLE (A1–A4)
A1 – Zum Umschalten zwischen symmetrisch/unsymmetrisch.
A1 – Zum Umschalten zwischen unsymmetrischem und MP3-Eingang.
Anschlüsse auf der Rückseite des Geräts
1
2
1. NETZSTECKERANSCHLUSS
2. RS232C
3. KONTROLLBUS
Weitere Informationen zum Steuerbus erhalten Sie im Abschnitt
„Steuerbus".
4. IR-EINGANG
5 TRIGGER-EIN-/AUSGANG
6. LAUTSPRECHERANSCHLÜSSE
7. SUBWOOFER-AUSGANG
8. VORVERSTÄRKER-AUSGANG
9. BLUETOOTH-ANTENNE
Zum Audio-Streaming über Bluetooth. Weitere Informationen finden Sie
im Abschnitt Bluetooth.
3
4
5
6
3
4
5
6
7
8
5. SCHUTZANZEIGE
6. LAUTSPRECHER A / B
7. STUMMSCHALTUNG
8. AUSWAHLTASTEN FÜR DIGITALE QUELLE
Durch Drücken der Bluetooth-/USB-Taste kann zwischen den beiden
Eingängen gewechselt werden.
9. LAUTSTÄRKE
7
8
9
10
11
10. ANALOGE EINGÄNGE (A1 UNSYMMETRISCH, A2, A3 UND A4)
11. USB-AUDIOEINGANG
Zum Anschluss an einen Computer (PC/MAC).
ERDFREISCHALTER
Stellen SIe diesen Schalter auf 'Lift' falls ein Brummen auf den
Lautsprechern zu hören ist.
Ansonsten wird empfohlen, diesen in der Einstellung 'Ground' zu belassen.
12. DIGITALE EINGÄNGE (D1, D2 AND D3)
13. A1-EINGÄNGE
Hinweis: Der symmetrische XLR-Anschluss ist nur für den CXA81
verfügbar.
CXA61/81
9
12
13
3
