Montage - TRITTBRETT EMMA Originalbetriebsanleitung

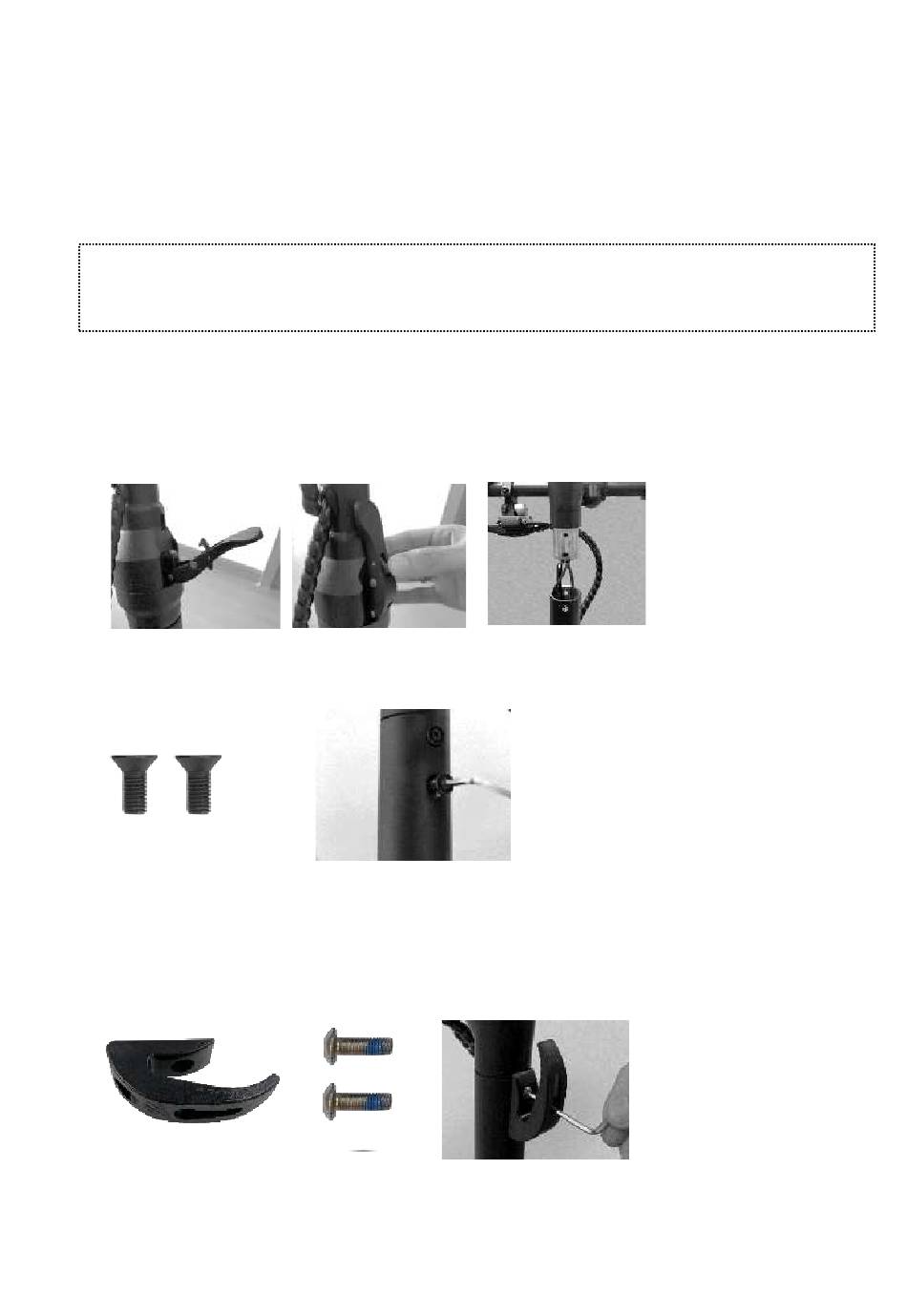

3.2 Montage

EMMA / KALLE
So baust du
1. Nachdem du die Verpackung an der Oberseite geöffnet hast, ziehe EMMA / KALLE
vorsichtig (samt der Schaumstoffeinlagen) heraus. In einer kleinen beigelegten
Plastiktüte findest du alle benötigten Schrauben und die dazu passenden Werkzeuge.
Klappe den Ständer hinten am Trittbrett auf und stelle den Scooter auf den Boden.
Das Schaubild auf Seite 2 (Lieferumfang) stellt Schrauben und Werkzeuge im
Maßstab 1:1 dar, damit du prüfen kannst, ob du das richtige Werkzeug für die richtige
Schraube verwendest.
2. Lenker und Lenkstange sind beim Entnehmen nicht ineinandergesteckt, allerdings
durch die Elektronik- und Bremskabel miteinander verbunden. Klappe die Lenkstange
auf und sichere Sie mit Einrasten des Klappverschlusses. Stecke nun den Lenker
vorsichtig auf die Lenkstange und achte darauf, dass kein Kabel eingeklemmt ist und
die Bohrlöcher übereinander liegen.
3. Nimm nun die 2 schwarzen Schrauben A1 und den dazu passenden Inbusschlüssel A
Schraube diese in die 2 Bohrlöcher an der Vorderseite der Lenkstange fest.
4. Die 2 silbernen Schrauben mit der blauen Markierung A2 (Schraubenfixierer für
besseren Halt) werden zum Festschrauben der Lenkstange an der Innenseite benötigt.
Mit diesen Schrauben wird zusätzlich der Haken befestigt (er dient zur Fixierung der
eingeklappten Lenkstange). Halte diesen vor die zwei Bohrlöcher und führe die
Schrauben hindurch. Ziehe diese nun fest an.
Beachte: Aufgrund des blauen Schraubenfixierers ist das Schrauben etwas
schwerfälliger. Stelle sicher, dass der Haken wie auf der Abbildung nach oben zeigt.
auf
9
LENKER
LENKSTANGE
Lenkstange VORNE
Lenkstange INNEN
