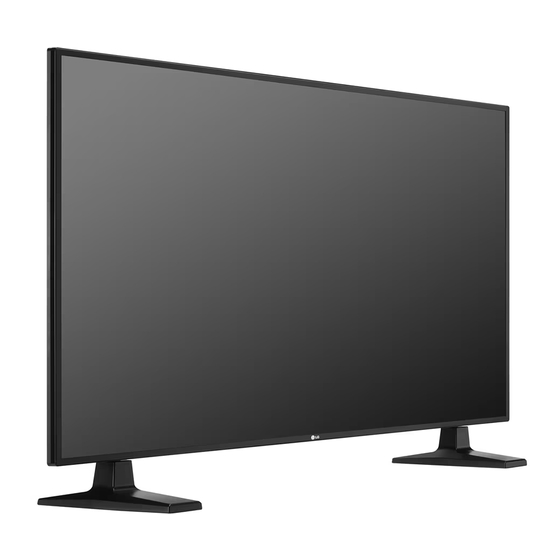

LG 42WS50MS Benutzerhandbuch

Monitor signage

Vorschau ausblenden Andere Handbücher für 42WS50MS:

Benutzerhandbuch (90 Seiten)

Benutzerhandbuch (85 Seiten)

Inhalt

Seite von 85

/ 85
Inhalt
Inhaltsverzeichnis
Lesezeichen

Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

BENUTZERHANDBUCH

MONITOR SIGNAGE

Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das

Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren

Verwendung auf.

MONITOR SIGNAGE-MODELLE

42WS50MS

47WS50MS

www.lg.com

Inhaltsverzeichnis

Inhaltszusammenfassung für LG 42WS50MS

Seite 1 BENUTZERHANDBUCH MONITOR SIGNAGE Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. MONITOR SIGNAGE-MODELLE 42WS50MS 47WS50MS www.lg.com...
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS LIZENZ UNTERHALTUNG - Herstellung der Verbindung mit einem kabelgebundenen Netzwerk MONTAGE UND - Netzwerkstatus VORBEREITUNG - Anschließen von USB-Speichergeräten Zubehör - Durchsuchen von Dateien Optionales Zubehör - Wiedergabe von Filmen Teile und Tasten - Anzeigen von Fotos Anwendung des Montagekabelbinders - Wiedergabe von Musik Anschließen der Lautsprecher - Inhaltsliste betrachten Anschließen des Standfußes - DivX® VOD-Anleitung IR-EMPFÄNGER - Verwenden von PIP/PBP Verwendung des Kensington- Sicherheitssystems ANPASSEN VON Portrait Layout EINSTELLUNGEN Connecting the Media Player Wandmontage Zugriff auf die Hauptmenüs - Einstellungen im Menü BILD...
Seite 3 INHALTSVERZEICHNIS FEHLERBEHEBUNG TECHNISCHE DATEN IR-CODES STEUERUNG MEHRERER GERÄTE Anschließen des Kabels RS-232C-Konfigurationen Kommunikationsparameter Befehlsreferenzliste Übertragungs-/Empfangsprotokoll...
Seite 4: Lizenz
LIZENZ LIZENZ Je nach Modell wird eine andere Lizenz unterstützt. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com. HDMI, das HDMI Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken von HDMI Licensing LLC. ÜBER DIVX-VIDEO: DivX® ist ein digitales Videoformat der Firma DivX, LLC, einem Tochterunternehmen der Rovi Corporation. Dieses Gerät ist offiziell DivX Certified® zur Wiedergabe von DivX-Videos. Weitere Informationen und Soft- ware-Tools zum Konvertieren von Dateien in das DivX-Format finden Sie unter divx.com. ÜBER DIVX VIDEO-ON-DEMAND: Dieses DivX Certified® Gerät muss registriert werden, damit Sie gekaufte DivX Video-on-Demand-Inhalte (VOD) wiedergeben können. Um einen Registrierungscode zu erhalten, rufen Sie im Einstellungsme- nü des Geräts den Bereich „DivX VOD“ auf. Weitere Informationen dazu, wie Sie Ihre Registrierung abschließen, finden Sie unter vod.divx.com. DivX Certified® zur Wiedergabe von DivX®-Videos bis zu HD 1080p, ein- schließlich Premium-Inhalte. DivX®, DivX Certified® sowie die entsprechenden Logos sind Marken der Rovi Corporation oder ihrer Tochterunternehmen und werden unter Lizenz verwendet. Abgedeckt durch mindestens eins der folgenden US-Patente: 7295673; 7460668; 7515710; 7519274 Hergestellt unter Lizenz von Dolby Laboratories. „Dolby“ und das Doppel-D- Symbol sind Marken der Firma Dolby Laboratories.
Seite 5: Montage Und Vorbereitung
MONTAGE UND VORBEREITUNG MONTAGE UND VORBEREITUNG Zubehör Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Gerät erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. POWER ENERGY INPUT MONITOR SAVING . , ! PQRS WXYZ 1/a/A CLEAR - * # MARK BRIGHT NESS MUTE AUTO S.MENU MENU BACK TILE EXIT Fernbedienung und Batterien Stromkabel IR-Empfänger CD (Handbuch)/Karte D-Sub-Signalkabel Montagekabelbinder VORSICHT Verwenden Sie keine Fälschungen, um die Sicherheit und Lebensdauer des Geräts sicherzustellen. Durch Fälschungen verursachte Schäden sind nicht von der Garantie abgedeckt. HINWEIS Das im Lieferumfang enthaltene Zubehör ist modellabhängig.
Seite 6: Optionales Zubehör
MONTAGE UND VORBEREITUNG Optionales Zubehör Optionale Zubehörteile zur Produktverbesserung können ohne vorherige Ankündigung geändert und neue Zubehörteile hinzugefügt werden. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. ST-200T SP-2000 Kabelhalter Standfuß Lautsprecher /Kabelbinder Schrauben Schrauben : Durchmesser 4,0 mm x Steigung 0,7 Durchmesser 4,0 mm x Steigung mm x Länge 10 mm (inkl. Spannscheibe) 0,7 mm x Länge 8 mm (inkl. Spannscheibe) Standfußsatz Lautsprechersatz Media Player Schrauben CD (Handbuch) / Karte Media Player kit HINWEIS Kabelhalter/Kabelbinder sind in einigen Ländern und für einige Modelle möglicherweise nicht verfügbar. Optionales Zubehör ist nicht bei allen Modellen im Lieferumfang enthalten.
Seite 7: Teile Und Tasten
MONTAGE UND VORBEREITUNG Teile und Tasten Bildschirmanzeigen/ Bildschirmtasten Anschlussfeld Bildschirmanzeigen Beschreibung INPUT (EINGANG) Ändert die Eingangsquelle. MENU (MENÜ) Öffnet und schließt die Hauptmenüs und speichert Ihre Eingaben. ▼▲ Zur Programmauswahl. ◄ ► Regelt die Lautstärke. AUTO/SET Automatische Einstellung, wenn Sie den RGB-Eingang verwenden. Mit der Taste Set (AUTOMATISCH oder Enter können Sie auch in den Bildschirm-Menüs Veränderungen vornehmen. /EINSTELLEN) Schaltet den Strom ein und aus. / I IR-Empfänger Hier empfängt das Gerät die Signale der Fernbedienung.
Seite 8: Anwendung Des Montagekabelbinders
MONTAGE UND VORBEREITUNG Anwendung des Anschließen der Montagekabelbinders Lautsprecher Schließen Sie zunächst das zu verwendende - Nicht für alle Modelle zutreffend. Eingangssignalkabel an. Schließen Sie vor dem Installieren der Laut- Führen Sie den Kabelbinder gemäß der Abbildung sprecher ein Eingangssignalkabel an. in die untere Öffnung an der Rückseite ein. Befestigen Sie den Lautsprecher mit einer Schraube wie dargestellt. Schließen Sie dann das Lautsprecherkabel an. O rdnen Sie die Lautsprecherkabel nach dem Anschließen der Lautsprecher mit Kabelhaltern und Kabelbindern.
Seite 9: Anschließen Des Standfußes
MONTAGE UND VORBEREITUNG Anschließen des IR-EMPFÄNGER Standfußes Hierdurch kann ein Fernbedienungssensor an der - Nicht für alle Modelle zutreffend. von Ihnen gewünschten Stelle platziert werden. L egen Sie ein weiches Tuch auf den Tisch, und Diese Anzeige kann wiederum andere Anzeigen legen Sie das Gerät dann mit dem Bildschirm über ein RS-232-Kabel steuern. Installieren Sie nach unten darauf. Schließen Sie den Standfuß den IR-Empfänger in Richtung der Monitorvorder- wie in der folgenden Abbildung dargestellt an. seite. S ichern Sie den Standfuß auf der Rückseite des Geräts mithilfe von Schrauben, wie in der Abbildung dargestellt. IR Receiver cable HINWEIS Wenn das IR-Empfänger-Kabel von der Monitorrückseite aus nicht nach vorne zeigt, kann der Signalempfangsbereich verkleinert sein. Der IR-Empfänger enthält einen Magneten. Er ist an der Unterseite (übliche Installation) bzw. Rückseite (Wandinstallation) des Monitors abnehmbar.
Seite 10: Verwendung Des Kensington-Sicherheitssystems
MONTAGE UND VORBEREITUNG Verwendung Portrait Layout des Kensington- - Nicht für alle Modelle zutreffend. Sicherheitssystems Zur Installation im Hochformat drehen Sie den Mo- nitor von der Vorderseite gesehen 90 Grad gegen Der Anschluss des Kensington-Sicherheitssystems den Uhrzeigersinn. befindet sich an der Rückseite des Monitors. Wei- tere Informationen zur Installation und Verwendung finden Sie im Handbuch, das im Lieferumfang des Kensington-Sicherheitssystems enthalten ist, oder auf der Website unter http://www.kensington.com. Schließen Sie das Kabel des Kensington-Sicher- heitssystems am Monitor und an einem Tisch an. HINWEIS Das Kensington-Sicherheitssystem ist opti- onal. Weiteres Zubehör erhalten Sie bei den meisten Elektrohändlern.
Seite 11: Connecting The Media Player
MONTAGE UND VORBEREITUNG Connecting the Media Player Befestigen Sie das Media Player mithilfe der - Nicht für alle Modelle zutreffend. zwei Schrauben auf dem Produkt. Legen Sie ein weiches Tuch auf den Tisch, und legen Sie das Gerät dann mit dem Bildschirm nach unten darauf. Schieben Sie das Media Player zum Einsetzen in das Fach. HINWEIS Verwenden Sie die mitgelieferten Schrauben. (Durchmesser 3,0 mm x Steigung 0,5 mm x Länge 6,0 mm (inkl. Spannscheibe))
Seite 12: Wandmontage
MONTAGE UND VORBEREITUNG Wandmontage VORSICHT Trennen Sie erst das Netzkabel, bevor Sie Lassen Sie für eine ausreichende Belüftung den Monitor bewegen oder installieren. An- seitlich und zur Wand einen Abstand von 10 cm. sonsten besteht Stromschlaggefahr. Detaillierte Montageanweisungen erhalten Sie von Wenn Sie den Monitor an einer Decke oder Ihrem Händler oder in der Montageanleitung der Wandschräge montieren, kann er herunter- optionalen Wandmontagehalterung. fallen und zu schweren Verletzungen führen. Verwenden Sie eine autorisierte Wandhalte- rung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fach- personal. Z iehen Sie die Schrauben nicht zu fest an, 10 cm da dies Beschädigungen am Monitor her- vorrufen und zum Erlöschen Ihrer Garantie führen könnte. V erwenden Sie die Schrauben und Wand- 10 cm halterungen, die der VESA-Norm entspre- chen. Schäden oder Verletzungen, die durch 10 cm 10 cm unsachgemäße Nutzung oder die Verwen- 10 cm dung von ungeeignetem Zubehör verursacht werden, fallen nicht unter die Garantie. Wenn Sie den Monitor an der Wand montieren, befestigen Sie die Wandhalterung (optional) an der Rückseite des TV-Geräts. HINWEIS Wenn Sie den Monitor mit der optionalen Wand-...
Seite 13: Fernbedienung
FERNBEDIENUNG FERNBEDIENUNG Die Beschreibungen in diesem Handbuch basieren auf den Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, und verwenden Sie den Monitor bestimmungsgemäß. Um die Batterien zu wechseln, öffnen Sie das Batteriefach, wechseln Sie die Batterien (1,5 V-AAA), legen Sie die und -Pole entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batterie- fach. Gehen Sie zum Herausnehmen der Batterien in umgekehrter Reihenfolge vor. VORSICHT Verwenden Sie niemals alte zusammen mit neuen Batterien, da dies Schäden an der Fernbedienung hervorrufen kann. Stellen Sie sicher, dass die Fernbedienung auf den Sensor am Monitor gerichtet ist. ENERGY SAVING (ENERGIE- (EIN/AUS) Schaltet den Monitor ein und SPAREN) aus. Anpassen der Bildschirmhel- ligkeit zur Senkung des Strom- verbrauchs. POWER POWER MONITOR ON/OFF (Monitor Ein/Aus) INPUT (EINGANG) Ein- und Ausschalten des ENERGY INPUT MONITOR Wählt den Eingangsmodus. ENERGY INPUT MONITOR Geräts. SAVING SAVING .
Seite 14 FERNBEDIENUNG POWER ENERGY INPUT MONITOR SAVING . , ! MENU (MENÜ) (Siehe S.41) PQRS WXYZ Öffnen der Hauptmenüs oder Speichern Ihrer Einga- 1/a/A CLEAR - * # ben und Beenden der AUTO Menüs. MARK Automatisches Anpassen der Bildposition und Erhöhen der Bildstabilität (nur RGB- Navigationstasten BRIGHT NESS Eingang) Navigiert durch Menüs und Einstellungen. MUTE AUTO S.MENU MENU S.MENU (S.MENÜ) (SuperSign-Menütaste) Wählt Menüs oder Einstellun- Auswählen des SuperSign- gen und speichert Ihre Einga- OSD-Menüs (nur SuperSign) BACK (ZURÜCK)
Seite 15: Verwenden Des Monitors
VERWENDEN DES MONITORS VERWENDEN DES MONITORS Anschluss eines PCs VORSICHT Schließen Sie das Ein- Ihr Monitor unterstützt die Plug & Play*-Funktion. gangskabel an, und sichern Sie es, indem * Plug & Play: Mit dieser Funktion kann der Moni- Sie die Schrauben im tor mit einem PC verwendet werden, ohne dass Uhrzeigersinn festzie- ein Treiber installiert werden muss. hen. Drücken Sie nicht über einen längeren Zeit- raum mit dem Finger auf den Bildschirm, da dies zu temporären Verzerrungen führen kann. Lassen Sie stehende Bilder nicht über ei- nen längeren Zeitraum auf dem Bildschirm anzeigen, um ein Einbrennen zu vermei- den. Verwenden Sie nach Möglichkeit einen Bildschirmschoner. HINWEIS Für optimale Bildqualität wird empfohlen, den HDMI-Anschluss des Monitors zu ver- wenden. Zur Einhaltung der geltenden Normen ver- wenden Sie für das Gerät ein geschirmtes Signalschnittstellenkabel, z. B. ein 15-po- liges-D-Sub-Kabel und ein DVI-Kabel mit Ferritkern. Wenn Sie den kalten Monitor einschalten, kann das Bild flackern. Dies ist normal. Es können rote, grüne oder blaue Punkte auf dem Bildschirm erscheinen. Dies ist normal.
Seite 16: Rgb-Anschluss
VERWENDEN DES MONITORS RGB-Anschluss Anschließen des DVI-D Überträgt das analoge Videosignal von Ihrem PC Überträgt das digitale Videosignal von Ihrem PC an den Monitor. Verbinden Sie den PC mithilfe des an den Monitor. Verbinden Sie den PC und den 15-Pin-D-Sub-Kabels mit dem Monitor, wie in der Monitor wie in der Abbildung mithilfe des DVI-Ka- wie in der Abbildung mithilfe des DVI-Ka- wie in der Abbildung mithilfe des DVI-Ka- folgenden Abbildung gezeigt. bels. Wählen Sie am Monitor die DVI-D-Eingangs- Wählen Sie am Monitor die DVI-D-Eingangs- Wählen Sie am Monitor die DVI-D-Eingangs- Wählen Sie die RGB-Eingangsquelle. quelle. Macintosh-Adapter (nicht enthalten) (nicht enthalten) (nicht enthalten) (nicht enthalten) DVI OUT AUDIO OUT AUDIO OUT RGB OUT (PC) HINWEIS Verwenden Sie den Macin- tosh-Standardadapter, da im Handel auch inkompatible Adapter erhältlich sind. (an- deres Signalsystem).
Seite 17: Hdmi-Anschluss
VERWENDEN DES MONITORS HDMI-Anschluss Display Port-Anschluss Überträgt digitale Video- und Audiosignale vom PC Überträgt digitale Video- und Audiosignale vom PC an den Monitor. Verbinden Sie den PC, wie in der an den Monitor. Verbinden Sie den PC, wie in der folgenden Abbildung gezeigt, mithilfe des HDMI- folgenden Abbildung gezeigt, mithilfe des Display Kabels mit dem Monitor. Port-Kabels mit dem Monitor. Wählen Sie die HDMI-Eingangsquelle. Wählen Sie die Display Port-Eingangsquelle. (nicht enthalten) (nicht enthalten) HDMI DP OUT HINWEIS Verwenden Sie ein High-Speed-HDMI™- Kabel. Wenn Sie den Ton nicht im HDMI-Modus hören, prüfen Sie die PC-Umgebung. Bei einigen PCs müssen Sie die Standardaudio- ausgabe manuell auf HDMI umstellen. Um den HDMI-PC-Modus zu verwenden, müssen Sie für PC/DTV den PC-Modus wäh- len. Wenn Sie HDMI PC verwenden, kann es zu Kompatibilitätsproblemen kommen.
Seite 18: Ir-Empfängerverbindung
VERWENDEN DES MONITORS IR-Empfängerverbindung Ermöglicht die Verwendung einer kabelgebunde- nen Fernbedienung oder einer IR-Empfängerer- weiterung. HINWEIS Stellen Sie sicher, dass das Stromkabel nicht an eine Steckdose angeschlossen ist.
Seite 19: Einstellen Des Bildschirms
VERWENDEN DES MONITORS Einstellen des Bildschirms Anpassen der Bildoptionen Anpassen der einfachen und erweiterten Bildmo- Auswahl eines Bildmodus dus-Optionen für eine optimale Darstellung. Anzeige von Bildern mit optimalen Einstellungen Öffnen Sie die Hauptmenüs mit der Taste durch Wahl eines der voreingestellten Bildmodi. MENU. Öffnen Sie die Hauptmenüs mit der Taste Drücken Sie die Navigationstasten, um zu MENU (MENÜ). BILD zu gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zu Drücken Sie die Navigationstasten, um zu BILD zu gelangen, und drücken Sie OK. Bildmodus zu gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zu Drücken Sie die Navigationstasten, um zum Bildmodus zu gelangen, und drücken Sie OK. gewünschten Bildmodus zu gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zum gewünschten Bildmodus zu gelangen, und Wählen Sie die folgenden Optionen, stellen Sie drücken Sie OK. diese ein, und drücken Sie OK. Modus Beschreibung Lebhaft Optimiert Kontrast, Helligkeit, Farbe Option Beschreibung und Schärfe, um das Videobild an eine Beleuchtung P asst die Bildschirmhelligkeit durch geschäftliche Umgebung anzupassen. Steuerung der LCD-Beleuchtung an. Standard Passt das Bild an die normale Umgebung Wenn Sie die Helligkeit verringern,...
Seite 20: Optionseinstellungen Für Die
VERWENDEN DES MONITORS Ändern der Toneinstellung Optionseinstellungen für die Verwendung als PC-Bildschirm Auswahl eines Ton-Modus Optionseinstellung der Bildmodi für Dieser Monitor verfügt über 5 voreingestellte Ton- eine optimale Darstellung. Modi für verschiedene Arten von Videoinhalten. Diese Funktion ist im Modus RGB[PC] ver- fügbar. Öffnen Sie die Hauptmenüs mit der Taste MENU. Öffnen Sie die Hauptmenüs mit der Taste MENU. Drücken Sie die Navigationstasten, um zu AU- DIO zu gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zu BILD zu gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zu Ton- Modus zu gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zu An- zeige zu gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zum gewünschten Ton-Modus zu gelangen, und Wählen Sie die folgenden Optionen, stellen Sie drücken Sie OK. diese ein, und drücken Sie OK. Modus Beschreibung Option Beschreibung Standard Wählen Sie diesen Modus aus, wenn Sie Auflösung Wählt die passende Auflösung. Siehe eine standardmäßige Tonqualität wün- „Anpassen der Optionen für die Verwen- schen. dung als PC-Bildschirm“. Musik Wählen Sie diesen Modus aus, wenn Sie Auto Kon-...
Seite 21: Anpassen Der Audio-Optionen
DIO zu gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zu Ton- Modus zu gelangen, und drücken Sie OK. VORSICHT Drücken Sie die Navigationstasten, um zum Wenn auf dem Bildschirm über einen länge- gewünschten Ton-Modus zu gelangen, und ren Zeitraum ein stehendes Bild angezeigt drücken Sie OK. wird, brennt sich dieses ein und führt zu einer dauerhaften Veränderung des Bild- Wählen Sie die folgenden Optionen, stellen Sie schirms. Dieses „Einbrennen“ wird nicht diese ein, und drücken Sie OK. durch die Garantie abgedeckt. Wird das Format über einen längeren Option Beschreibung Zeitraum auf 4:3 eingestellt, kann es in dem Infinite Die Infinity Sound-Option von LG bietet Letterbox-Bereich des Bildschirms zum Sound 5.1-Kanal-Stereoqualität mit zwei Laut- Einbrennen kommen. sprechern. Höhen Steuert die dominierenden Töne in der Tonausgabe. Wenn Sie die Höhen HINWEIS aufdrehen, erhöht sich der höhere Fre- quenzbereich der Tonausgabe. Sie können die Bildgröße auch über die Hauptmenüs ändern. Bässe Steuert die sanfteren Töne in der Ab einer Videosignal-Auflösung von 720p Tonausgabe. Wenn Sie die Bässe oder höher schaltet das Gerät in den „Just aufdrehen, erhöht sich der niedrigere Scan“-Modus um.
Seite 22 VERWENDEN DES MONITORS - 16:9: Mit folgender Auswahl haben Sie die Mög- - 4:3: Mit der folgenden Auswahl können Sie das lichkeit, das Bild horizontal in linearer Proportion Original-Format 4:3 nutzen, links und rechts auf anzupassen, damit es den gesamten Bildschirm dem Bildschirm erscheinen graue Balken. ausfüllt (nützlich beim Betrachten von DVDs im Seitenverhältnis 4:3). - Zoom: Mit folgender Auswahl haben Sie die - Nur scannen: Bei Auswahl dieser Option wird Möglichkeit, ein Bild ohne Veränderungen anzu- das Bild verlustfrei auf die optimale Größe eingestellt. Hinweis: Wenn das Originalbild sehen, wobei das Bild den gesamten Bildschirm verrauscht ist, können Sie das Rauschen an der füllt. Jedoch wird das Bild oben und unten abge- Kante sehen. schnitten. Nur scannen - Kino-Zoom: Wählen Sie „Kino-Zoom“, wenn Sie - 1:1: Das Format ist nicht vom Original aus einge- das Bild mit den korrekten Proportionen anzei- stellt. (Nur Display Port (PC), HDMI (PC), DVI-D gen möchten. Hinweis: Beim Vergrößern bzw. (PC), RGB (PC)) Verkleinern des Bilds wird dieses möglicherwei- se verzerrt.
Seite 23: Verwendung Der Eingangsliste
VERWENDEN DES MONITORS Verwendung der Eingangsliste Auswählen einer Eingangsquelle Drücken Sie auf INPUT (EINGANG), um die Liste mit Eingangssignalen anzuzeigen. - Das angeschlossene Gerät zeigt alle Ein- gangssignale an. Drücken Sie die Navigationstasten, um zu einem der Eingangssignale zu gelangen, und drücken Sie OK. Eingangs- Beschreibung quelle AV(CVBS) Wiedergabe von Videos über einen Videorekorder oder andere externe Geräte. Komponente Wiedergabe von Inhalten über einen DVD-Player oder andere externe Geräte oder über einen Digitalempfänger. Zeigt den Bildschirm des ange- schlossenen PCs an. Display Port Wiedergabe von Inhalten von einem PC, einem DVD-Player oder Digitalempfänger oder anderen HD-Geräten. DVI-D Zeigt den Bildschirm des ange- schlossenen PCs an. HDMI Wiedergabe von Inhalten von einem PC, einem DVD-Player oder Digitalempfänger oder anderen HD-Geräten. SuperSign Zeigt den Media-Player-Bildschirm...
Seite 24: Herstellung Der Verbindung Mit Einem Kabelgebundenen Netzwerk
UNTERHALTUNG UNTERHALTUNG Herstellung der Verbindung mit ei- So nehmen Sie die Netzwerkeinstellungen vor: (Auch wenn das Display bereits automatisch ver- nem kabelgebundenen Netzwerk bunden wurde, schadet ein nochmaliges Ausfüh- ren der Einrichtung nicht). (Abhängig vom Modell) Drücken Sie die Taste MENU (Menü), um zu den Hauptmenüs zu gelangen. Verbinden Sie das Display über den LAN-Port wie in der folgenden Abbildung mit einem LAN (Local Drücken Sie die Navigationstasten, um zu Area Network), und nehmen Sie die Netzwerkein- NETZWERK zu gelangen, und drücken Sie richtung vor. Dieser Monitor unterstützt nur kabelgebundene Netzwerkverbindungen. Drücken Sie die Navigationstasten, um Netz- Nach Herstellen der physischen Verbindung werkeinrichtung auszuwählen, und drücken müssen Sie eventuell die Netzwerkeinrichtung Sie OK. des Displays anpassen. Bei den meisten privaten Bei bereits vorgenommener Netzwerkeinrich- Netzwerken wird das Display automatisch und tung wählen Sie Zurücksetzen. Die neuen ohne weitere Einstellungen verbunden. Verbindungseinstellungen überschreiben die Weitere Informationen erhalten Sie von Ihrem aktuelle Netzwerkeinrichtung. Internetdienstanbieter oder aus Ihrem Routerhand- buch. Wählen Sie Automatische IP-Einstellung oder Manuelle IP-Einstellung aus. - Bei Auswahl von Manuelle IP-Einstellung drücken Sie die Navigations- und Zifferntas- ten. IP-Adressen müssen manuell eingege- ben werden. - Automatische IP-Einstellung: Wählen Sie diese Option, wenn im LAN (Local Area Net- work) über eine kabelgebundene Verbindung...
Seite 25: Netzwerkstatus
Internetdienstanbieter. durch Zurücksetzen des Routers bzw. des Modems gelöst werden. Nach der Verbindung des Displays mit dem Heimnetzwerk müssen Sie das Gerät kurz ausschalten und/oder das Netzwerkstatus Netzkabel des Routers bzw. Kabelmodems für das Heimnetzwerk ziehen. Schalten Sie das Gerät dann wieder ein, und/oder stecken Sie Drücken Sie die Taste MENU (Menü), um zu das Netzkabel wieder in die Steckdose. den Hauptmenüs zu gelangen. Je nach Internetdienstanbieter und deren Nutzungsbedingungen kann die Anzahl der Drücken Sie die Navigationstasten, um zu Geräte, die für die Internetdienste vorgesehen NETZWERK zu gelangen, und drücken Sie sind, variieren. Details erfahren Sie von Ihrem Internetdienstanbieter. LG ist nicht für Fehlfunktionen des Displays und/ Drücken Sie die Navigationstasten, um Netz- oder der Internetverbindung verantwortlich, die werkstatus auszuwählen. durch Kommunikationsfehler im Rahmen der Internetverbindung oder durch andere Geräte Drücken Sie OK, um den Netzwerkstatus zu auftreten. prüfen. LG ist nicht für Internetverbindungsprobleme Drücken Sie abschließend EXIT (Ausgang). verantwortlich. Möglicherweise treten unerwünschte Ergebnisse Option Beschreibung auf, wenn die Geschwindigkeit der Netzwerk- Kehren Sie zum Menü für die Netzwer- verbindung nicht den Anforderungen des Inhalts Einstellung keinrichtung zurück.
Seite 26: Anschließen Von Usb-Speichergeräten
Filmdateien gespeichert sind. Schalten Sie das Display nicht aus, und Bitte verwenden Sie nur USB-Speicher, die mit dem FAT32-Dateisystem bzw. dem entfernen Sie nicht das USB-Speichergerät, NTFS-Dateisystem formatiert wurden, das solange das Menü „EMF (Meine Medien)“ vom Windows-Betriebssystem verwendet aktiviert ist. Dies könnte zu Dateiverlust oder wird. Falls ein Speicher mit einem anderen Beschädigung des USB-Speichergeräts Dateisystem formatiert wurde, das nicht von führen. Windows unterstützt wird, wird der Speicher möglicherweise nicht erkannt. Sichern Sie die auf dem USB-Speichergerät Schließen Sie das USB-Speichergerät, enthaltenen Dateien regelmäßig, da es zu sofern es eine externe Stromversorgung einem Verlust oder Schäden an Dateien benötigt (mehr als 0,5 A), an die Stromver- kommen kann, was nicht von der Garantie sorgung an. Ansonsten wird das Gerät mögli- abgedeckt wird. cherweise nicht erkannt. Verbinden Sie einen USB-Speicher mit dem vom Hersteller gelieferten Kabel. Einige USB-Speichergeräte werden mögli- cherweise nicht unterstützt oder funktionie- ren nicht störungsfrei. Die Art der Dateizuordnung des USB-Spei- chergeräts ist ähnlich wie bei Windows XP, und der Dateiname kann bis zu 100 Zeichen beinhalten. Sichern Sie wichtige Dateien, denn es be- steht die Möglichkeit, dass Daten auf einem USB-Speicher beschädigt werden. LG über- nimmt keine Verantwortung für entstehende Datenverluste.
Seite 27: Durchsuchen Von Dateien
UNTERHALTUNG Wenn eine USB-Festplatte ohne externe Durchsuchen von Dateien Stromversorgung verbunden wird, wird das USB-Gerät möglicherweise nicht erkannt. Zugreifen auf Foto-, Musik- oder Filmlisten und Stellen Sie deshalb sicher, dass die externe Durchsuchen von Dateien: Stromversorgung angeschlossen ist. - Verwenden Sie zur externen Stromversor- Schließen Sie das USB-Speichergerät an. gung bitte ein entsprechendes Netzteil. Für ein USB-Kabel einer externen Stromversor- Drücken Sie die Taste MENU (Menü), um zu gung kann keine Garantie gewährt werden. den Hauptmenüs zu gelangen. Falls Ihr USB-Speichergerät mehrere Par- titionen hat oder Sie ein USB-Lesegerät für Drücken Sie die Navigationstasten, um zu Mei- verschiedene Speicherkartentypen verwen- ne Medien zu gelangen, und drücken Sie OK. den, können Sie bis zu 4 Partitionen oder USB-Speichergeräte verwenden. Drücken Sie die Navigationstasten, um zu Wenn sich ein USB-Speicher in einem USB- FILMLISTE, FOTOLISTE oder MUSIKLISTE Mehrfachkartenleser befindet, wird mögli- zu gelangen, und drücken Sie OK. cherweise die Datenträgerbezeichnung nicht erkannt. Falls das USB-Speichergerät nicht ord- nungsgemäß funktioniert, trennen Sie das Gerät und schließen es erneut an. Wie schnell ein USB-Speicher erkannt wird, Filmliste Fotoliste Musikliste Inhaltsverzeichnis ist von Gerät zu Gerät unterschiedlich. Falls das USB-Gerät im Standby-Modus an- geschlossen wurde, wird die entsprechende Festplatte automatisch geladen, wenn das Display eingeschaltet wird.
Seite 28: Unterstützte Dateiformate
UNTERHALTUNG Unterstützte Dateiformate Inhalt (bei Dateierweiterungen: *.cts/ *.cse Verwend- Spielfilm ung von Unterstützte Dateiformate Dateierweiterungen: *.mpg/*.mpeg/*.dat/*. SuperSign ts/*.trp/*.tp/*.vob/*.mp4/*.mov/*.mkv/*.avi/*. Movie DAT, MPG, MPEG, VOB, AVI, DIVX, MP4, Manager) asf/*.wmv/*.avi (motion-JPEG)/*.mp4 (motion- (Spiel- MKV, TS, TRP, TP, ASF, WMV, FLV) JPEG)/*.mkv (motion-JPEG) film) Spielfilm (*.mpg/*.mpeg/*dat/*.ts/*.trp/*.tp/*. Videoformat: MPEG1, MPEG2, MPEG4, H.264/ vob/*.mp4/*.mov/*.mkv/*.divx/*.avi/*.asf/*. AVC, DivX 3.11, DivX 4.12, DivX 5.x, DivX 6, wmv/*.flv/*.avi (motion-jpeg)/*. Xvid 1.00, Xvid 1.01, Xvid 1.02, Xvid 1.03, Xvid mp4 (motion-jpeg)/*.mkv (motion-jpeg)) 1.10-beta1/2, JPEG, VC1 (WVC1/WMV3) unterstützte Datei Audioformat: MP2, MP3, Dolby Digital, LPCM, AAC, HE-AAC, LPCM, ADPCM, WMA, MP3 Videoformat: DivX3.11, DivX4.12, DivX5.x, DivX6, Xvid1.00, Xvid1.01, Xvid1.02, Datei- Element Eigenschaf- Xvid1.03, Xvid1.10 beta-1/beta-2, erweite- rung Mpeg-1, Mpeg-2, Mpeg-4, H.264/AVC, VC1, Foto JPEG Unter- y SOF0:...
Seite 29: Beschreibung
UNTERHALTUNG Die Wiedergabe wird mit folgenden Tasten ge- Seite 1/1 Filmliste steuert. Laufwerk 1 Seite 1/1 USB1 USB-Laufwerk Bewegen Wiedergeben Seitenwechsel Markieren Nummern ändern Markierungsmodus Ausgang Zur Fotoliste 01:02:30 / 02:30:25 Option Schließen Ausgang Seite 1/1 Filmliste Markierungsmodus Laufwerk 1 Seite 1/1 USB1 USB-Laufwerk Taste Beschreibung Beendet die Wiedergabe 051. Apple_ ..02:30:25 Gibt ein Video wieder Hält die Wiedergabe an oder nimmt diese wieder auf Bewegen Markieren Seitenwechsel Markieren Führt einen Rücklauf in einer Datei aus Markierungsmodus Ausgang Wdg markiert Alle markieren...
Seite 30 HINWEIS 1920 x 1080 bei 25/30 Bildern/Sek. bzw. 1280 x 720 bei 50/60 Bildern/Sek. werden ab- Werte für Optionen, die in der Filmliste hängig von der Bildwiederholrate unterstützt. geändert werden, haben keinen Einfluss auf HD-Videos mit einer Auflösung von mehr die Fotoliste und die Musikliste. als 1920 x 1080 bei 25/30 Bildern/Sek. bzw. Werte für Optionen, die in der Fotoliste 1280 x 720 bei 50/60 Bildern/Sek. werden bzw. der Musikliste geändert werden, abhängig von der Bildwiederholrate möglicher- werden entsprechend in der Fotoliste und weise nicht ordnungsgemäß wiedergegeben. der Musikliste geändert, jedoch nicht in der Andere Filmdateitypen und -formate als die an- Filmliste. gegebenen funktionieren möglicherweise nicht Wird die Wiedergabe einer Videodatei ge- ordnungsgemäß. stoppt, wird die erneute Wiedergabe wieder Die maximale Bitrate für abspielbare Spiel- an dem Punkt fortgesetzt, an dem zuvor filmdateien beträgt 20 Mbit/s. (außer Motion gestoppt wurde. JPEG: 10 Mbit/s) LG garantiert keine einwandfreie Wiedergabe von Profilen, die in H.264/AVC mit Level 4.1 oder höher codiert wurden. DTS-Audio wird nicht unterstützt. Die Wiedergabe von Spielfilmdateien mit einer Dateigröße von mehr als 30 GB wird nicht unterstützt. Eine DivX-Videodatei und die zugehörige Un- tertiteldatei müssen im selben Ordner gespei- chert sein. Der Name der Videodatei und der Name der Untertiteldatei müssen identisch sein, damit die Wiedergabe funktioniert.
Seite 31: Language (Untertitelsprache)
UNTERHALTUNG Bei Auswahl von Set Video Play (Wählen Sie die Repeat Zum Ein- bzw. Ausschalten der Video-Wiedergabe aus): Wiederholungsfunktion der Spiel- (Wiederho- filmwiedergabe. Wenn diese Option Drücken Sie die Navigationstasten, um Picture lung) eingeschaltet ist, wird die Datei Size (Bildgröße), Audio Language (Audio- innerhalb des Ordners wiederholt sprache), Subtitle Language (Untertitelspra- wiedergegeben. Auch wenn die wie- che) oder Repeat (Wiederholung) anzuzei- derholte Wiedergabe ausgeschaltet gen. ist, kann die Datei erneut wiederge- Drücken Sie die Navigationstasten, um zu den geben werden, wenn der Dateiname dem der vorherigen Datei ähnelt. Optionen für die erforderlichen Anpassungen zu gelangen. Menü Beschreibung Codeseite Unterstützte Sprachen Picture Size Wählt das gewünschte Bildformat Latein1 Englisch, Spanisch, Französisch, für die Spielfilmwiedergabe aus. (Bildgröße) Deutsch, Italienisch, Schwedisch, Audio Ändert während der Spielfilmwiedergabe Finnisch, Niederländisch, Portugie- die Sprachgruppe. Bei Dateien Language sisch, Dänisch, Rumänisch, Norwe- mit nur einer Audiospur kann diese (Audiospra-...
Seite 32: Anzeigen Von Fotos
UNTERHALTUNG Auswahl von Set Video (Video-Einstellungen). Seite 1/1 Fotoliste Drücken Sie die Navigationstasten, um zu den Laufwerk 1 USB1 USB-Laufwerk Seite 1/1 Optionen für die erforderlichen Anpassungen zu gelangen. Bewegen Ansicht Seitenwechsel Markieren Nummern ändern Ausgang Zur Musikliste Markierungsmodus Auswahl von Set Audio (Audio-Einstellungen). Seite 1/1 Fotoliste Drücken Sie die Navigationstasten, um zu den Markierungsmodus USB1 USB-Laufwerk Laufwerk 1 Seite 1/1 Optionen Ton-Modus, Klare Stimme II oder Balance zu gelangen. Drücken Sie die Navigationstasten, um zu den Optionen für die erforderlichen Anpassungen zu gelangen. Bewegen Markieren Seitenwechsel Markieren Markierungsmodus Alle markieren Ausgang Markierte anzeigen Mark. aufheben beenden Menü...
Seite 33 UNTERHALTUNG Verwendung der Fotooptionen Drücken Sie die Taste ENERGY SAVING mehrmals, um die Helligkeit des Bild- ENERGIE schirms anzupassen. Verwenden Sie während der Ansicht von Fotos die SPAREN folgenden Optionen. y Dia-Geschw.: Wählt die Geschwindig- Option keit der Dia-Show aus (Schnell, Mittel, Langsam). TransitionEffect(Übergangseffek te): Ansichtsmodus für die Dia-Show festlegen. y BGM: Wählt einen Musikordner für die Hintergrundmusik aus. HINWEIS Während der Wiedergabe der 2/13 Hintergrundmusik kann der Musikordner nicht geändert Schließen Option Ausgang Dia-Show werden. Sie können nur den auf dem Optionen Anzahl der ausgewählten Fotos Gerät gespeicherten MP3- Ordner anzeigen, aus dem das aktuelle Foto wiederge- Option Beschreibung geben wird.
Seite 34 UNTERHALTUNG Bei Auswahl von Wählen Sie die Foto-Ansicht-Einstellungen aus: Drücken Sie die Navigationstasten, um zu Dia-Geschw wählen, Übergangseffekte oder BGM zu gelan- gen. Drücken Sie die Navigationstasten, um zu den Optionen für die erforderlichen Anpassungen zu gelangen. Option „Übergangseffekte“ Option Beschreibung Gleiten Schiebt das aktuelle Dia als Übergang zum nächsten Dia zur Seite. Stufen Lässt das aktuelle Dia als Übergang zum nächsten Dia Stufenform annehmen. Tür öffnen/ Lässt das aktuelle Dia als Übergang zum nächs- schließen ten Dia wie eine sich öffnende oder schließende Tür aussehen. Rollladen Lässt das aktuelle Dia als Übergang zum nächs- ten Dia wie einen Rollladen, der heruntergezogen wird, aussehen. Schließen Blendet das Dia als Übergang zum nächsten Dia aus.
Seite 35: Wiedergabe Von Musik
UNTERHALTUNG Wiedergabe von Musik Bei Auswahl der Set Video (Video-Einstellungen): Drücken Sie die Navigationstasten, um zu den Drücken Sie die Navigationstasten, um zu Mei- Optionen für die erforderlichen Anpassungen ne Medien zu gelangen, und drücken Sie OK. zu gelangen. Drücken Sie die Navigationstasten, um zur Mu- sikliste zu gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zum gewünschten Ordner zu gelangen, und drü- Bei Auswahl der Set Audio (Audio-Einstellungen): cken Sie OK. Drücken Sie die Navigationstasten, um zu den Drücken Sie die Navigationstasten, um zur Optionen Ton-Modus, Klare Stimme II oder gewünschten Datei zu gelangen, und drücken Balance zu gelangen. Sie OK. Drücken Sie die Navigationstasten, um zu den Seite 1/1 Musikliste Optionen für die erforderlichen Anpassungen USB1 USB-Laufwerk Laufwerk 1 Seite 1/1 zu gelangen. 001. - B01.mp3 002. - B02.mp3 003. B03.mp3 004. - B04.mp3 00:00 00:00 00:00 00:00 005. - B05.mp3 00:00 Bewegen Wiedergeben Seitenwechsel Markieren Zur Filmliste...
Seite 36 UNTERHALTUNG Tipps zum Abspielen von Musikdateien Die Wiedergabe wird mit folgenden Tasten ge- steuert. Diese Einheit unterstützt keine ID3-Tags, die in MP3-Dateien eingebettet sind. Seite 1/1 Musikliste 3 Datei(en) markiert Laufwerk 1 Seite 1/1 HINWEIS 004. - B04.mp3 005. - B05.mp3 006. - B06.mp3 007. - B07.mp3 008. - B08.mp3 00:00 00:00 00:00 00:00 00:00 005. - B05.mp3 Nicht unterstützte Dateien werden in der Vor- 02:30 / 03:25 MENU Option Schließen Ausgang Wdg. m. Foto schau nur durch das Symbol angezeigt. Anormale Dateien werden als Bitmap angezeigt. Taste Beschreibung Eine beschädigte oder fehlerhafte Musikdatei Beendet die Wiedergabe wird nicht wiedergegeben. Stattdessen wird Gibt eine Musikdatei wieder in der Wiedergabezeit 00:00 angezeigt.
Seite 37: Inhaltsliste Betrachten
UNTERHALTUNG Inhaltsliste betrachten Musikoptionen Drücken Sie MENU (Menü), um zu den Wiedergabe der gespeicherten Dateien mithilfe Popup-Menüs zu gelangen. der Exportoption in SuperSign Manager. Drücken Sie die Navigationstasten, um zu Set Drücken Sie die Navigationstasten, um zu Mei- Audio Play (Audio-Wiedergabe-Einstellun- ne Medien zu gelangen, und drücken Sie OK. gen) oder Set Audio (Audio-Einstellungen) zu gelangen,und drücken Sie OK. Gehen Sie mithilfe der Navigationstasten zur Option „Musikliste“, und drücken Sie OK. Drücken Sie die Navigationstasten, um zum HINWEIS gewünschten Ordner zu gelangen, und drü- cken Sie OK. Werte für Optionen, die in der Filmliste ändert werden, haben keinen Einfluss auf die Drücken Sie die Navigationstasten, um zur Fotoliste und die Musikliste. gewünschten Datei zu gelangen, und drücken Werte für Optionen, die in der Fotoliste bzw. Sie OK. der Musikliste geändert werden, werden ent- sprechend in der Fotoliste und der Musik- Seite 1/1 Inhaltsverzeichnis liste geändert, jedoch nicht in der Filmliste.
Seite 38: Divx® Vod-Anleitung
UNTERHALTUNG DivX® VOD-Anleitung DivX® VOD-Registrierung HINWEIS Um gekaufte oder geliehene DivX® VOD-Inhalte wiedergeben zu können, müssen Sie Ihr Gerät auf Möglicherweise funktionieren einige Tasten der Website www.divx.com/vod mit dem zehnstel- nicht, während Sie den Registrierungscode ligen DivX-Registrierungscode anmelden. prüfen. Wenn Sie den DivX-Registrierungscode eines Drücken Sie die Taste MENU (Menü), um zu anderen Geräts verwenden, können Sie die den Hauptmenüs zu gelangen. geliehene oder gekaufte DivX-Datei nicht abspielen. Verwenden Sie nur den Ihrem TV- Drücken Sie die Navigationstasten, um zu Mei- Gerät zugewiesenen DivX-Registrierungscode. ne Medien zu gelangen, und drücken Sie OK. Video- oder Audiodateien, die nicht durch den Standard-DivX-Codec konvertiert werden, sind Drücken Sie die blaue Taste. möglicherweise beschädigt oder werden nicht Drücken Sie die Navigationstasten, um zum abgespielt. DivX Registrierungscode zu gelangen, und Der DivX VOD-Code ermöglicht die Aktivierung drücken Sie OK. von bis zu 6 Geräten unter einem Account. Zeigen Sie den Registrierungscode Ihres Dis- plays an. Drücken Sie abschließend EXIT (Ausgang). Um zum vorherigen Menü zurückzukehren, drücken Sie BACK (Zurück). Sie müssen Ihr Gerät registrieren um kopiergeschützte DivX® Videos abzuspielen.
Seite 39: Divx® Vod-Abmeldung
UNTERHALTUNG Verwenden von PIP/PBP DivX® VOD-Abmeldung Melden Sie vom Gerät aus auf der Website www. Auf dem USB-Gerät gespeicherte Videos und divx.com/vod mit dem achtstelligen DivX-Deaktivie- Bilder können über einen zentralen Monitor rungscode ab. wiedergegeben werden, indem sie auf den Hauptbildschirm und untergeordnete Bildschirme aufgeteilt werden. (Siehe S.51) Drücken Sie die Taste MENU (Menü), um zu den Hauptmenüs zu gelangen. Drücken Sie die Taste MENÜ, um OPTION auf- Drücken Sie die Navigationstasten, um zu Mei- zurufen, und drücken Sie OK. ne Medien zu gelangen, und drücken Sie OK. Drücken Sie zur Auswahl von PIP oder PBP auf Drücken Sie die blaue Taste. PIP/PBP, und drücken Sie anschließend OK. Drücken Sie die Navigationstasten, um zu Deaktivierung zu gelangen, und drücken Sie PIP/PBP Bewegen Zurück Drücken Sie die Navigationstasten, um Ja zur Modus Ein Position PIP Bestätigung auszuwählen. Größe PBP Abmelde Code: ******** Hier abmelden http://vod.divx.com Registrierung fortsetzen? Nein Wählen Sie unter „Meine Medien“ die Option „Filmliste“ oder „Fotoliste“ aus. Drücken Sie abschließend EXIT (Ausgang). Um zum vorherigen Menü zurückzukehren, drücken Sie BACK (Zurück).
Seite 40 UNTERHALTUNG Wählen Sie die gewünschte Datei aus, und drü- Wählen Sie für den Ton entweder den Haupt- cken Sie OK. oder den Nebenbildschirm aus. Vor der Ver- wendung der PIP- oder PBP-Funktion müssen Sie die Tonausgabe auswählen. Seite 1/1 Filmliste Laufwerk 1 Seite 1/1 USB1 USB-Laufwerk Tonausgang wählen. 051. Apple_ ... 02:30:25 Nein Bewegen Wiedergeben Seitenwechsel Markieren Nummern ändern Markierungsmodus Ausgang Zur Fotoliste Der Nebenbildschirm wird auf dem Hauptbild- schirm angezeigt. Wählen Sie das Symbol PIP oder PBP aus der Wiedergabeliste aus. Seite 1/1 01:02:30 / 02:30:25 MENU Schließen Ausgang Option < FILMLISTE > 2/13 Schließen Option...
Seite 41: Anpassen Von Einstellungen
ANPASSEN VON EINSTELLUNGEN ANPASSEN VON EINSTELLUNGEN Zugriff auf die Hauptmenüs MARK BRIGHT NESS Drücken Sie die Taste MENU (Menü), um zu den Hauptmenüs zu gelangen. MUTE AUTO S.MENU MENU Drücken Sie die Navigationstasten, um zu einem der folgenden Menüs zu gelangen, und drücken Sie OK. BACK EXIT TILE Drücken Sie die Navigationstasten, um zur gewünschten Einstellung oder Option zu gelangen, und drücken Sie OK. Drücken Sie abschließend EXIT (Ausgang) Um zum vorherigen Menü zurückzukehren, drücken Sie BACK (Zurück). BILD (Siehe S.42) AUDIO (Siehe S.45) Passt die Bildgröße, Passt die Tonqualität, die Bildqualität oder den Toneffekt oder die den Bildeffekt an. Lautstärke an. ZEIT (Siehe S.46) Stellt Uhrzeit und Datum oder die Timerfunktion ein. BILD AUDIO ZEIT MEINE MEDIEN (Siehe S.27) OPTION (Siehe S.47) Gibt auf Ihrem USB- Passt die allgemeinen Speichergerät gespeicherte Einstellungen an. OPTION NETZWERK MEINE MEDIEN...
Seite 42: Einstellungen Im Menü Bild
ANPASSEN VON EINSTELLUNGEN Einstellungen im Menü BILD PICTURE Bewegen Format : 16:9 Drücken Sie die Taste MENU (Menü), um zu den Haupt- Energie sparen : Aus menüs zu gelangen. Intelligenter Stromsparbetrieb : Aus Drücken Sie die Navigationstasten, um zu BILD zu gelan- Bildmodus : Standard gen, und drücken Sie OK. Beleuchtung. Kontrast Drücken Sie die Navigationstasten, um zur gewünschten Helligkeit Einstellung oder Option zu gelangen, und drücken Sie OK. Schärfe - Um zur vorherigen Stufe zurückzukehren, drücken Sie Farbe BACK (Zurück). Tint Drücken Sie abschließend EXIT (Ausgang). Farbtemp. Um zum vorherigen Menü zurückzukehren, drücken Sie Erweiterte Steuerung BACK (Zurück). Bild Zurücksetzen Anzeige In der folgenden Tabelle werden die verfügbaren Bildeinstellungen beschrieben: Einstellung Beschreibung Format Ändert die Bildgröße, um Bilder in optimaler Größe anzuzeigen (Siehe S.21). ). Stellt die Helligkeit des Bildschirms automatisch entsprechend der Umgebung ein. Energie sparen Stufe Deaktiviert die Energiesparfunktion...
Seite 43 ANPASSEN VON EINSTELLUNGEN Einstellung Beschreibung ANZEIGE Passt die PC-Anzeigeoptionen im RGB-Modus an. (Nur im RGB- Option Modus) Auflösung Wählt die passende Auflösung. Siehe „Anpassen der Optionen für die Verwen- dung als PC-Bildschirm“. Auto Konfig. Passt die Bildschirmposition, die Uhr und die Taktrate automatisch an. Während der Konfiguration flimmert das angezeigte Bild möglicherweise einige Sekunden lang. Position/Größe/ Passt die Optionen an, wenn das Bild unklar ist, insbesondere bei zitternden Zei- Taktrate chen. Führen Sie die Option Auto Konfig. aus, bevor Sie diese Werte anpassen. Grundeinstel- Stellt bei allen Optionen die Standardeinstellungen wieder her. lung Optionen für den Bildmodus Einstellung Beschreibung Beleuchtung. P asst die Bildschirmhelligkeit durch Steuerung der LCD-Beleuchtung an. Wenn Sie die Hel- ligkeit verringern, wird der Bildschirm dunkler, und der Stromverbrauch reduziert sich ohne Verlust des Videosignals. Kontrast Erhöht oder verringert den Verlauf des Videosignals. Stellen Sie den Kontrast ein, wenn es zu einer Sättigung der hellen Bildanteile kommt. Helligkeit Stellt den Signalgrundpegel des Bildes ein. Stellen Sie die Helligkeit ein, wenn es zu einer Sättigung der dunklen Bildanteile kommt. Schärfe Stellt die Kantenschärfe an den Übergängen zwischen hellen und dunklen Bereichen des Bildes ein. Je niedriger der eingestellte Wert, desto weicher erscheint das Bild. Farbe Passt die Intensität aller Farben an.
Seite 44: Erweiterte Steuerung
ANPASSEN VON EINSTELLUNGEN Erweiterte Steuerung Einstellung Beschreibung Dynamischer Kontrast Passt den Kontrast optimal an die Helligkeit des Bildschirms an. Das (Aus/Hoch/Mittel/Tief) Bild wird durch Aufhellen heller Bildanteile und Abdunkeln dunkler Bildanteile verbes- sert. (Die Funktion kann in folgenden Modi verwendet werden: AV(CVBS), Komponente, HDMI-DTV, Display Port-DTV) Dynamische Farbe Stellt die Farben für ein lebendigeres, satteres und klareres Bild ein. Mit Hilfe dieser (Aus/Hoch/Tief) Funktion werden der Tint, die Sättigung und die Leuchtkraft erhöht, sodass die Farben Rot, Blau, Grün und Weiß klarer erscheinen. (Die Funktion kann in folgenden Modi verwendet werden: AV(CVBS), Komponente, HDMI-DTV, Display Port-DTV) Klar Weiß(Aus/Hoch/Tief) Macht den weißen Bereich des Bildschirms heller und weißer. Hautfarbe Erkennt den Hautbereich des Videos und passt ihn an die natürliche Hautfarbe an. (-5 bis 5) Rauschunterdrückung erringert das Bildrauschen, ohne die Videoqualität zu beeinträchtigen. (Die Funktion (Aus/Hoch/Mittel/Tief) kann in folgenden Modi verwendet werden: AV(CVBS), Komponente, HDMI-DTV, Display Port-DTV) Dig. Rauschunterdr. Mit dieser Option wird Bildrauschen reduziert, das beim Erstellen von digitalen Videosig- (Aus/Hoch/Mittel/Tief) nalen entsteht. Gamma Legen Sie Ihren eigenen Gammawert fest: Bei hohen Gammawerten ist das Bild auf (Hoch/Mittel/Tief) dem Monitor weißlich. Bei geringen Gammawerten werden die Bilder mit hohem Kontrast angezeigt. Schwarzwert Tief: Das angezeigte Bild wird dunkler. (Hoch/Tief) Hoch: Das angezeigte Bild wird heller. Stellen Sie den Schwarzwert auf einen für die Bildwand optimalen Wert ein.
Seite 45: Einstellungen Im Menü Audio
Stellt die Balance zwischen linkem und rechtem Lautsprecher entsprechend Ihrer Umgebung ein. Ton-Modus Modus Standard Wählen Sie diesen Modus aus, wenn Sie eine standardmäßige Tonqualität wünschen. Musik Wählen Sie diesen Modus aus, wenn Sie Musik hören möchten. Kino Wählen Sie diesen Modus aus, wenn Sie Spielfilme ansehen möchten. Sport Wählen Sie diesen Modus aus, wenn Sie eine Sportveranstal- tung ansehen möchten. Spiel Wählen Sie diesen Modus aus, wenn Sie Videospiele spielen möchten. Digital Audio HDMI/DisplayPort: Gibt den Ton des digitalen Signals der HDMI- und Display-Ausgänge über Input den Lautsprecher am Monitor wieder. Audio In: Gibt den Ton über den Lautsprecher am Monitor wieder, indem die HDMI- und Display- Ausgänge mit dem Audio-Eingang verbunden werden. Lautsprecher EIN: Aktiviert den Lautsprecher am Monitor. (* Der Lautsprecher am Monitor ist separat erhältlich.) AUS: Deaktiviert den Lautsprecher am Monitor. Verwenden Sie diese Option, wenn Sie externe Lautsprecher nutzen. Optionen für den Ton-Modus Einstellung Beschreibung Infinite Sound Die Infinite Sound-Option von LG bietet 5.1-Kanal-Stereo-Sound mit zwei Lautsprechern. Höhen Steuert die dominierenden Töne in der Tonausgabe. Wenn Sie die Höhen aufdrehen, erhöht sich der höhere Frequenzbereich der Tonausgabe. Bässe Steuert die sanfteren Töne in der Tonausgabe. Wenn Sie die Bässe aufdrehen, erhöht sich der niedrigere Frequenzbereich der Tonausgabe. Grundeinstellung Setzt den Ton-Modus auf die Standardeinstellung zurück.
Seite 46: Einstellungen Im Menü Zeit
ANPASSEN VON EINSTELLUNGEN Einstellungen im Menü ZEIT ZEIT Bewegen Drücken Sie die Taste MENU (Menü), um zu den Hauptme- Uhr nüs zu gelangen. Ausschaltzeit : Aus Einschaltzeit : Aus Drücken Sie die Navigationstasten, um zu ZEIT zu gelangen, Sleep Timer : Aus und drücken Sie OK. Einschaltverzögerung : Aus Drücken Sie die Navigationstasten, um zur gewünschten Autom. aus : 15 min. Einstellung oder Option zu gelangen, und drücken Sie OK. Autom. Bereitschaftsbetrieb : Aus - Um zur vorherigen Stufe zurückzukehren, drücken Sie BACK (Zurück). Drücken Sie abschließend EXIT (Ausgang). Um zum vorherigen Menü zurückzukehren, drücken Sie BACK (Zurück). In der folgenden Tabelle werden die verfügbaren Zeiteinstellungen beschrieben: Einstellung Beschreibung Stellt die Uhrzeit-Funktion ein. Ausschaltzeit/Ein- Stellt die Uhrzeit ein, zu der der Monitor ein- bzw. ausgeschaltet wird. schaltzeit Sleep Timer Legt fest, nach Ablauf welcher Zeitdauer sich der Monitor ausschaltet. Wenn Sie den Monitor aus- und wieder einschalten, wird der Sleep Timer deaktiviert. Einschaltverzöge- Wenn mehrere Monitore angeschlossen sind, werden diese nacheinander mit einer gewissen rung Verzögerung eingeschaltet, um eine Überlastung zu verhindern.
Seite 47: Einstellungen Im Menü Option
ANPASSEN VON EINSTELLUNGEN Einstellungen im Menü OPTION OPTION Bewegen Drücken Sie die Taste MENU (Menü), um zu den Hauptme- Sprache (Language) nüs zu gelangen. ISM Method : Normal DPM-Wahl : Ein Drücken Sie die Navigationstasten, um zu OPTION zu Ausfallsicherung : Aus gelangen, und drücken Sie OK. Werkseinstellung Drücken Sie die Navigationstasten, um zur gewünschten Set ID Einstellung oder Option zu gelangen, und drücken Sie OK. Kachel Modus - Um zur vorherigen Stufe zurückzukehren, drücken Sie PIP/PBP BACK (Zurück). Tastensperre : Aus Interface Select : RS232C Drücken Sie abschließend EXIT (Ausgang). PC Power Control : Off Um zum vorherigen Menü zurückzukehren, drücken Sie USB Content Recovery : Off BACK (Zurück). Product/Service Info. Portrait Mode In der folgenden Tabelle werden die verfügbaren Optionseinstellungen beschrieben: Einstellung Beschreibung Language Dient zur Auswahl der Sprache, in der die Steuerungselemente angezeigt werden.
Seite 48 ANPASSEN VON EINSTELLUNGEN Einstellung Beschreibung Kachel Modus Kachel Modus Um diese Funktion zu verwenden: - Muss eine Anzeige mit verschiedenen anderen Geräten erfolgen. - Müssen Sie eine Funktion nutzen, die mit Verteiler und RS-232C an ein RGB- Kabel angeschlossen werden kann. Gehen Sie in den Kachel Modus, wählen Sie Kachel-Ausrichtung, und stellen Sie die Kennung des Geräts an der jeweiligen Position ein. * Erst nach Drücken der SET-Taste werden die Einstellungen gespeichert. - Kachel Modus: Spalte x Zeile (S = 1 bis 15, Z = 1 bis 15) - 15 x 15 verfügbar. - Es kann sowohl ein integrierter Bildschirm als auch eine Einzelanzeige konfi- guriert werden. Auto Konfig. Hierüber wird die Bildschirmposition automatisch angepasst. Während der Konfiguration flimmert das angezeigte Bild möglicherweise einige Sekunden lang. PC Position Verschieben Sie die Anzeigeposition in horizontaler und vertikaler Richtung. PC Größe Stellt die horizontale und vertikale Größe der Anzeige entsprechend der Ein- fassung ein. Natürlich Damit das Bild natürlich aussieht, wird der Teil zwischen den Bildschirmen weggelassen. Grundeinstellung Funktion zum Initialisieren und Beenden des Kachel Modus. Alle Kachel-Einstellungen werden beendet, wenn der Kachel Modus beendet wird und der Bildschirm wieder in dem Vollbildmodus wechselt. HINWEIS Wenn der Kachelmodus aktiviert ist, werden die Funktion „Intelligenter Stromsparbe- trieb“ und die Option „Auto“ bei „Energie sparen“ deaktiviert, damit dieselbe Bildqualität wie bei anderen Displays erzielt wird. PIP/PBP Auf dem USB-Gerät gespeicherte Videos und Fotos können über einen zentralen Monitor wieder- gegeben werden, indem sie auf den Hauptbildschirm und untergeordnete Bildschirme aufgeteilt werden. Option Modus Stellt die Art der sekundären Anzeige ein.
Seite 49 ANPASSEN VON EINSTELLUNGEN Einstellung Beschreibung Tastensperre Es ist keine Tastatureingabe möglich. Hierüber werden ungültige Tastatureingaben vermieden. Interface Select Sorgt für die Kommunikation zwischen dem Media Player und dem angeschlossenen PC. Option RS232C Kommuniziert mit dem angeschlossenen PC im seriellen Modus. SuperSign Kommuniziert mit dem Media Player. PC Power Control Steuert die Stromversorgung des Bildschirms, während der Media Player eingeschaltet ist. Ein: Schaltet den Bildschirm an oder aus, während der Media Player eingeschaltet ist. Aus: Schaltet das Gerät komplett an oder aus. USB Content Gibt Inhalte auf einem USB-Stick erneut wieder, falls nach einer Unterbrechung der Stromzufuhr Recovery während der Wiedergabe die Stromversorgung wieder hergestellt ist. (Diese Funktion wird genauso ausgeführt, wenn ein USB-Stick getrennt und dann wieder ange- schlossen wurde.) Produkt-/ Zeigt Modellbezeichnung, Softwareversion, Seriennummer, IP-Adresse, MAC-Adresse und Dienstinfo Homepage an. Hochformat OSD im Uhrzeigersinn drehen (90°, 270°) Option 90° OSD um 90° im Uhrzeigersinn drehen. 270° OSD um 270° im Uhrzeigersinn drehen. 90° 270°...
Seite 50: Meine Medien
ANPASSEN VON EINSTELLUNGEN Meine Medien Meine Medien - Natürlicher Modus Diesem Monitor können zusätzliche Monitore als Wenn dieser Modus aktiv ist, wird der Teil des Teile hinzugefügt werden, um einen großen, geteil- Bildes ausgelassen, der normalerweise in der ten Bildschirm zu erstellen. Lücke zwischen den Monitoren erscheinen würde. •1X2: • Aus: Vorher Mit 2 Monitoren Wenn die Option Teil Modus deaaktiviert ist ID 2 ID 1 Teil ID • 2X2: • 3X3: Mit 4 Monitoren Mit 9 Monitoren Nachher ID 2 ID 2 ID 3 ID 1 ID 1 ID 4 ID 5 ID 6 ID 3 ID 4 ID 8 ID 9 ID 7 • 4X4: Mit 16 Monitoren ID 1 ID 3 ID 4 ID 2 ID 6...
Seite 51 ANPASSEN VON EINSTELLUNGEN PIP/PBP HINWEIS Hierüber werden Videos und Fotos auf dem USB- Der Nebenbildschirm wird nur bei Verwendung Gerät auf einem einzelnen Monitor, angezeigt, eines USB-Geräts unterstützt. indem sie auf Haupt- und Nebenbildschirm verteilt werden. (Siehe S.39) Nebenbildschirm Modus Komponente *PIP (Picture In Picture, Bild im Bild): Zeigt die Nebenbildschirmanzeige auf dem Hauptbildschirm Hauptbildschirm HDMI/DVI-D/ Display Port *PBP (Picture By Picture, Bild für Bild): Zeigt die Nebenbildschirmanzeige neben dem Hauptbildschirm an. Größe und Position können nur im PIP-Modus geändert werden. Wenn die PBP-Funktion ausgewählt ist, wird die Neben- Haupt- Option „Format“ im Menü BILD deaktiviert (festge- bildschirm bildschirm legt auf 16:9). Während der Verwendung der PBP-Funktion ist die Funktion „Kachel Modus“ nicht verfügbar. Vor der Verwendung der PIP- oder PBP-Funktion Position müssen Sie die Tonausgabe auswählen. (Wählen Sie entweder „Hauptbildschirm“ oder „Nebenbild- Stellt die Position des Nebenbildschirms ein (oben schirm“ aus.) links, unten links, oben rechts, unten rechts). Falls im Tonwahlfeld weder Hauptbildschirm noch Nebenbildschirm gewählt und das OSD entweder nach Ablauf einer bestimmten Zeit oder durch Drü- cken von Beenden oder Zurück ausgeblendet wird, wird der PIP/PBP-Nebenbildschirm nicht aktiviert.
Seite 52 ANPASSEN VON EINSTELLUNGEN Bild ID Mit der Bild ID können Sie die Einstellungen Wenn Sie die linke oder rechte Pfeiltaste eines bestimmten Geräts (Bildschirms) ändern, drücken oder wiederholt die Ein-Taste betäti- indem Sie einen einzelnen IR-Empfänger für gen, wechselt die Bild ID zwischen Aus und 0 Multi-Vision verwenden. Zwischen einem Monitor - 4. Wählen Sie die gewünschte ID aus. mit Infrarot-Empfänger und anderen Monitoren, AUDIO die über Audiokabel verbunden sind, kann eine (RGB/DVI) RS-232C OUT RS-232C OUT RS-232C OUT Verbindung hergestellt werden. Jedes Gerät wird Bild ID RS-232C IN RS-232C IN RS-232C IN durch seine Set ID identifiziert. Beachten Sie beim REMOTE CONTROL IN Zuweisen der Bild ID per Fernbedienung, dass nur ◀ ▶ Bildschirme mit derselben Bild ID und Set ID über die Fernbedienung bedient werden können. Schließen Wenn Sie die Set ID jedem Gerät mit Multi- IR-Empfänger POWER POWER Vision zuweisen und anschließend die Bild ID...
Seite 53: Einstellungen Im Menü Netzwerk
ANPASSEN VON EINSTELLUNGEN Einstellungen im Menü NETZWERK NETZWERK Bewegen Playername vergeben Drücken Sie die Taste MENU (Menü), um zu den Hauptme- Netzwerkeinst. : Kein nüs zu gelangen. Netzwerkstatus : Nicht verbunden Server-IP-Einstellungen für den Player Drücken Sie die Navigationstasten, um zu NETZWERK zu Server-IP-Status : Nicht verbunden gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zur gewünschten Einstellung oder Option zu gelangen, und drücken Sie OK. - Um zur vorherigen Stufe zurückzukehren, drücken Sie BACK (Zurück). Drücken Sie abschließend EXIT (Ausgang). Um zum vorherigen Menü zurückzukehren, drücken Sie BACK (Zurück). In der folgenden Tabelle werden die verfügbaren Optionseinstellungen beschrieben: Einstellung Beschreibung Playername Legt den in SuperSign Manager verwendeten Playernamen fest (bis zu 20 Zeichen). vergeben Netzwerkeinst. Konfiguriert die Netzwerkeinstellungen. Netzwerkstatus Zeigt den Netzwerkstatus an. Server-IP- Stellt die IP-Adresse des Computers (Servers) ein, auf dem SuperSign Manager installiert ist. Einstellungen für den Player Server-IP-Status Zeigt den Status der Verbindung mit dem Server an. - Nicht verbunden: Wenn keine Netzwerkverbindung zum SuperSign-Server besteht - Warten auf Bestätigung: Wenn die Netzwerkverbindung zum SuperSign-Server aufgebaut wurde, der Server den Zugang aber nicht bestätigt - Abgewiesen: Wenn die Netzwerkverbindung zum SuperSign-Server aufgebaut wurde, der Server...
Seite 54: Herstellen Von Verbindungen
HERSTELLEN VON VERBINDUNGEN HERSTELLEN VON VERBINDUNGEN Schließen Sie mehrere externe Geräte auf der Rückseite des Monitors an. Wählen Sie das gewünschte externe Gerät aus, und verbinden Sie es mit dem Monitor, wie in der fol- genden Abbildung gezeigt. Überprüfen Sie den Anschlusstyp des externen Geräts. Gehen Sie zur entsprechenden Abbildung, und überprüfen Sie die Anschlussdetails. HD-Receiver HDMI - Siehe S.55 AV(CVBS) - Siehe S.56 HDMI - Siehe S.55 Komponente - Siehe S.55 Komponente - Siehe Komponente - Siehe S.55 AV(CVBS) - Siehe S.56 S.55 AV(CVBS) - Siehe S.56 Lautsprecher Speichergerät – Siehe S.26 Spielekonsole Camcorder/Kamera RGB - Siehe S.16 HDMI - Siehe S.55 HDMI - Siehe S.55 DVI-D - Siehe S.16 Komponente - Siehe S.55 Komponente - Siehe S.55 HDMI - Siehe S.17 AV(CVBS) - Siehe S.56 AV(CVBS) - Siehe S.56 Display Port - Siehe S.17 LAN - Siehe S.57 HINWEIS Wenn Sie eine Spielekonsole mit dem Monitor verbinden, verwenden Sie das mit der Konsole mitge- lieferte Kabel.
Seite 55: Komponenten-Anschluss
HERSTELLEN VON VERBINDUNGEN Anschluss an HD-Receiver, Komponenten-Anschluss DVD-Player, Camcorder, Überträgt analoge Video- und Audiosignale von Kamera, Spielekonsole einem externen Gerät an den Monitor. Verbinden oder Videorekorder Sie das externe Gerät mithilfe des 15-poligen RCA-Kabels mit dem Monitor, wie in der folgenden Abbildung gezeigt. Verwenden Sie das Komponen- Verbinden Sie einen HD-Receiver, DVD-Player ten-Kabel, um Bilder im Vollbildmodus anzuzeigen. oder Videorekorder mit dem Monitor, und wählen Sie den entsprechenden Eingangsmodus aus. HDMI-Anschluss Überträgt digitale Video- und Audiosignale von einem externen Gerät an den Monitor. Verbinden Sie das externe Gerät, wie in der folgenden Abbil- dung gezeigt, mithilfe des HDMI-Kabels mit dem Monitor. (nicht enthalten) VIDEO AUDIO OUT (nicht enthalten) (nicht enthalten) HDMI HINWEIS Verwenden Sie ein High-Speed-HDMI™- Kabel. High-Speed-HDMI™-Kabel sind für die Über- tragung von HD-Signalen bis zu 1080p und höher getestet.
Seite 56: Av(Cvbs)-Anschluss
HERSTELLEN VON VERBINDUNGEN Anschließen eines USB- AV(CVBS)-Anschluss Geräts Überträgt analoge Video- und Audiosignale von einem externen Gerät an den Monitor. Verbinden Verbinden Sie ein USB-Speichergerät wie einen Sie das externe Gerät mithilfe des 15-poligen USB-Flash-Speicher, eine externe Festplatte, RCA-Kabels mit dem Monitor, wie in der folgenden einen MP3-Player oder einen USB-Kartenleser Abbildung gezeigt. für Speicherkarten mit dem Monitor, und greifen Sie auf das USB-Menü zu, um verschiedene Multimediadateien zu verwenden. oder (nicht enthalten) (nicht enthalten)
Seite 57: Verbinden Mit Dem Lan
HERSTELLEN VON VERBINDUNGEN Verbinden mit dem LAN LAN-Verbindung Direkter Anschluss des PCs an den Monitor Monitor Verwenden eines Routers (Switch) Switch Network Monitor Verwenden des Internets Network Network Monitor HINWEIS Über LAN wird eine Verbindung zwischen Ih- rem PC und dem Monitor hergestellt, sodass die OSD-Menüs auf dem PC und dem Moni- tor genutzt werden können.
Seite 58: Verketten Von Monitoren
HERSTELLEN VON VERBINDUNGEN Verketten von Monitoren Verwenden Sie diese Funktion, um das RGB-Videosignal für andere Monitore freizugeben, ohne einen separaten Signalsplitter zu verwenden. • U m verschiedene, miteinander verbundene Produkte zu verwenden, schließen Sie ein Ende des Signal- eingangskabels (15-poliges D-Sub-Signalkabel) am RGB OUT-Anschluss von Produkt 1 und das andere Ende am RGB IN-Anschluss der anderen Produkte an. Monitor 4 Monitor 3 Monitor 2 Monitor 1 D-Sub-Signalkabel (15-polig) (Max. 3 m) RGB OUT (PC) VIDEO AV(CVBS) Komponente RGB Modus Modus Modus HINWEIS Die Anzahl der Monitore, die an einen Ausgang angeschlossen werden können, hängt vom Signalsta- tus und der Anzahl der verfügbaren Kabel ab. Wenn der Signalstatus ausreichend ist und bei ausrei- chender Menge an verfügbaren Kabeln können bis zu 9 Monitore angeschlossen werden. Wenn Sie mehr Monitore anschließen möchten, wird empfohlen, einen Verteiler zu verwenden. Beim Verbinden von mehreren Geräten im In/Out-Format sollten verlustfreie Kabel verwendet werden.
Seite 59 W ird die Meldung „Außer Spezi- y D as Signal des PCs (Grafikkarte) befindet sich außerhalb des vertikalen fikation“ angezeigt? oder horizontalen Frequenzbereichs des Geräts. Stellen Sie den Fre- quenzbereich gemäß den technischen Daten in diesem Handbuch ein. * Maximale Auflösung RGB, HDMI, DVI-D, Display Port: 1920 x 1080 mit 60 Hz W ird die Meldung „Signalkabel y D as Signalkabel zwischen PC und Gerät ist nicht angeschlossen. prüfen“ angezeigt? Überprüfen Sie das Signalkabel. y D rücken Sie zur Prüfung des Eingangssignals die Taste INPUT (EIN- GANG) auf der Fernbedienung. Wenn das Gerät angeschlossen wird, erscheint die Meldung „Unknown Product“ (Unbekanntes Gerät). Problem Lösung Haben Sie den Treiber instal- y I nstallieren Sie den mitgelieferten Gerätetreiber, oder laden Sie diesen liert? von der Website herunter. (http://www.lg.com) y P rüfen Sie, ob die Funktion Plug&Play unterstützt wird. Einzelheiten dazu finden Sie in der Bedienungsanleitung der Grafikkarte.
Seite 60 FEHLERBEHEBUNG Es erscheint die Meldung „Tastensperre Ein“. Problem Lösung Die Meldung „Tastensperre Ein“ y Die Sperre verhindert eine unbeabsichtigte Änderung der OSD- erscheint, wenn Sie auf die Einstellungen. Um die Sperre aufzuheben, gehen Sie zu 'Menü' und an- Menütaste drücken. schließend zu 'Option', und deaktivieren Sie die Option 'Tastensperre'. Es wird kein normales Bild angezeigt. Problem Lösung Ist der Bildschirm falsch positio- y Analoges D-Sub-Signal: Drücken Sie auf der Fernbedienung die Taste niert? „AUTO“, um automatisch den optimalen Bildschirmstatus für den ak- tuellen Modus auszuwählen. Wenn die Einstellung nicht Ihren Vorstel- lungen entspricht, verwenden Sie das OSD-Menü „Position“. y Überprüfen Sie, ob die Auflösung und Frequenz der Grafikkarte vom Gerät unterstützt werden. Wenn die Frequenz außerhalb des Bereichs liegt, stellen Sie sie im Menü „Display Setting“ (Display-Einstellung) auf den empfohlenen Wert. Sind im Hintergrund dünne Lini- y A naloges D-Sub-Signal: Drücken Sie auf der Fernbedienung die Taste en zu sehen? „AUTO“, um automatisch den optimalen Bildschirmstatus für den ak- tuellen Modus auszuwählen. Wenn die Einstellung nicht Ihren Vorstel- lungen entspricht, verwenden Sie das OSD-Menü „Uhr“. Es erscheint horizontales Rau- y Analoges D-Sub-Signal: Drücken Sie auf der Fernbedienung die Taste schen, oder die Zeichen wirken „AUTO“, um automatisch den optimalen Bildschirmstatus für den ak- unscharf.
Seite 61 FEHLERBEHEBUNG Die Audiofunktion funktioniert nicht. Problem Lösung Kein Ton? y Überprüfen Sie, ob das Audiokabel ordnungsgemäß angeschlossen ist. y Passen Sie die Lautstärke an. y Ü berprüfen Sie, ob der Ton ordnungsgemäß eingestellt ist. Der Ton ist zu dumpf. y Regeln Sie Klare Stimme ll, Höhen und Tiefen. Der Ton ist zu leise. y P assen Sie die Lautstärke an. Die Bildschirmfarbe ist nicht normal. Problem Lösung Der Bildschirm hat eine zu ge- y L egen Sie die Anzahl der Farben auf mehr als 24 Bit (True Color) fest. ringe Farbauflösung Wählen Sie unter Windows „Systemsteuerung“ - „Anzeige“ - „Einstel- (16 Farben). lungen“ - „Farbtabelle“ aus. D ie Bildschirmfarbe ist nicht sta- y Überprüfen Sie den Verbindungsstatus des Signalkabels. Oder setzen bil, oder das Bild ist einfarbig. Sie die Grafikkarte des PCs erneut ein. Werden auf dem Bildschirm y A uf dem Bildschirm werden u. U. einige Pixel (rot, grün, weiß oder schwarze Punkte angezeigt? schwarz) angezeigt, was auf die Eigenschaften des LCD-Bildschirms...
Seite 62: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN 42WS50MS LCD-Bildschirm Bildschirmtyp 1067,31 mm (42 Zoll) Breitbild-TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallan- zeige) Bilddiagonale (sichtbarer Bereich): 1067,31 mm Pixelpitch 0,4845 mm (H) x 0,4845 mm (V) Videosignal Maximale Auflösung RGB: 1920 x 1080 mit 60 Hz HDMI,DVI-D, Display Port: 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Grafikkarte wird diese Option möglicherweise nicht unterstützt. Empfohlene Auflösung RGB: 1920 x 1080 mit 60 Hz HDMI,DVI-D, Display Port: 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Grafikkarte wird diese Option möglicherweise nicht unterstützt. Horizontale Frequenz RGB: 30 kHz bis 83 kHz HDMI, DVI-D, Display Port: 30 kHz bis 83 kHz Vertikale Frequenz RGB: 56 Hz bis 75 Hz HDMI,DVI-D, Display Port: 56 Hz bis 60 Hz Synchronisierungstyp Separat Sync., Composite-Sync., Digital Eingangsanschluss 15-poliger D-Sub-Anschluss, HDMI, DVI-D, Display Port, RS-232C, LAN, USB, Audio Stromversorgung Nennspannung 100-240 V~ 50/60 Hz 1,6 A Stromverbrauch Eingeschaltet: ca. 115 W. typ. Ruhemodus (RGB): ≤ 1 W Ruhemodus (HDMI, DVI-D, Display Port) : ≤ 1 W (nur Monitor) / ≤ 2 W (mit externem Gerät)
Seite 63 TECHNISCHE DATEN Abmessungen (Breite x Höhe x Tiefe)/Gewicht 961,6 mm x 554,5 mm x 31,9 mm / 13,7 kg 961,6 mm x 628,9 mm x 298,3 mm / 15,1 kg 961,6 mm x 554,5 mm x 81,5 mm / 14,5 kg 961,6 mm x 628,9 mm x 298,3 mm / 15,9 kg * Nur für Modelle verfügbar, die Lautsprecher unterstützen. Audio RMS-Audioausgabe 10 W + 10 W (R + L) Eingangsempfindlichkeit 0,7 Veff Lautsprecherimpedanz 8 Ω Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Voran- kündigung ändern.
Seite 64 TECHNISCHE DATEN 47WS50MS LCD-Bildschirm Bildschirmtyp 1192,87 mm (47 Zoll) Breitbild-TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallan- zeige) Bilddiagonale (sichtbarer Bereich): 1192,87 mm Pixelpitch 0,5415 mm (H) x 0,5415 mm (V) Videosignal Maximale Auflösung RGB: 1920 x 1080 mit 60 Hz HDMI,DVI-D, Display Port: 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Grafikkarte wird diese Option möglicherweise nicht unterstützt. Empfohlene Auflösung RGB: 1920 x 1080 mit 60 Hz HDMI,DVI-D, Display Port: 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Grafikkarte wird diese Option möglicherweise nicht unterstützt. Horizontale Frequenz RGB: 30 kHz bis 83 kHz HDMI, DVI-D, Display Port: 30 kHz bis 83 kHz Vertikale Frequenz RGB: 56 Hz bis 75 Hz HDMI,DVI-D, Display Port: 56 Hz bis 60 Hz Synchronisierungstyp Separat Sync., Composite-Sync., Digital Eingangsanschluss 15-poliger D-Sub-Anschluss, HDMI, DVI-D, Display Port, RS-232C, LAN, USB, Audio Stromversorgung Nennspannung 100-240 V~ 50/60 Hz 1,8 A Stromverbrauch Eingeschaltet: ca. 120 W. typ. Ruhemodus (RGB): ≤ 1 W Ruhemodus (HDMI, DVI-D, Display Port) : ≤ 1 W (nur Monitor) / ≤ 2 W (mit externem Gerät) Ausgeschaltet: ≤ 0,5 W Umgebungsbe- Temperatur im Betrieb...
Seite 65 TECHNISCHE DATEN Abmessungen (Breite x Höhe x Tiefe)/Gewicht 1071,8 mm x 616 mm x 31 mm / 15,7 kg 1071,8 mm x 690,4 mm x 298,3 mm / 17 kg 1071,8 mm x 616 mm x 80,6 mm / 16,6 kg 1071,8 mm x 690,4 mm x 298,3 mm / 17,9 kg * Nur für Modelle verfügbar, die Lautsprecher unterstützen. Audio RMS-Audioausgabe 10 W + 10 W (R + L) Eingangsempfindlichkeit 0,7 Veff Lautsprecherimpedanz 8 Ω Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Voran- kündigung ändern.
Seite 66: Abmessungen
TECHNISCHE DATEN Abmessungen Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. Angaben zu den Schraubengrößen erhalten Sie im Abschnitt „Wandmontage“. ( Siehe S.12 ) (Einheit: mm) 42WS50MS 47WS50MS 961,6 1071,8 11,5 11,5 11,5 11,5 554,5 616 628,9 690,4 11,5 11,5 85,9 85,9 280,8 335,9 77,3 81,5 80,6 52,6 52,6 31,9 31,0 134,7 135,6 298,3 298,3 Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.
Seite 67 TECHNISCHE DATEN DTV-Modus Unterstützter Modus RGB (PC) HDMI, Display Horizontale Vertikale Auflösung Komponente Auflösung Port (DTV) Frequenz (kHz) Frequenz (Hz) 480i 31,469 70,8 640 x 350 576i 31,468 70,8 720 x 400 480p 31,469 59,94 640 x 480 576p 37,5 640 x 480 720p 37,879 60,317 800 x 600 1080i 46,875 800 x 600 1080p 49,725 74,55 832 x 624 48,363 1024 x 768 60,123 75,029 1024 x 768...
Seite 68: Funktion
IR-CODES IR-CODES Code (Hexa) Funktion HINWEIS TASTE DER FERNBEDIENUNG TASTE DER FERNBEDIENUNG EIN/AUS TASTE DER FERNBEDIENUNG TASTE DER FERNBEDIENUNG(Eigener IR-Code) TASTE DER FERNBEDIENUNG(Eigener IR-Code) TASTE DER FERNBEDIENUNG Oben TASTE DER FERNBEDIENUNG Unten TASTE DER FERNBEDIENUNG Links TASTE DER FERNBEDIENUNG Rechts TASTE DER FERNBEDIENUNG TASTE DER FERNBEDIENUNG TASTE DER FERNBEDIENUNG TASTE DER FERNBEDIENUNG TASTE DER FERNBEDIENUNG TASTE DER FERNBEDIENUNG TASTE DER FERNBEDIENUNG Lautstärke TASTE DER FERNBEDIENUNG Lautstärke TASTE DER FERNBEDIENUNG ( OBEN) TASTE DER FERNBEDIENUNG ( UN- TASTE DER FERNBEDIENUNG TEN) 10 bis 19 Zifferntasten bis TASTE DER FERNBEDIENUNG Rote Taste TASTE DER FERNBEDIENUNG...
Seite 69: Steuerung Mehrerer Geräte
STEUERUNG MEHRERER GERÄTE STEUERUNG MEHRERER GERÄTE Verwenden Sie dieses Verfahren, um mehrere Geräte an einen einzelnen PC anzuschließen. Sie kön- nen mehrere Geräte gleichzeitig verwenden, wenn Sie sie an einen einzelnen PC anschließen. In dem Menü Option muss die Kennung des Geräts zwischen 1 und 255 eingestellt werden, Duplikati- onen sind nicht zulässig. Anschließen des Kabels Schließen Sie das RS-232C-Kabel wie in der Abbildung dargestellt an. Das RS-232C-Protokoll wird für die Kommunikation zwischen PC und Gerät verwendet. Von Ihrem PC aus können Sie das Gerät ein-/ausschalten, eine Eingangsquelle wählen oder das OSD-Menü anpassen. Monitor 1 Monitor 2 Monitor 3 Monitor 4 RS-232C-Kabel (nicht enthalten) RS-232C-Konfigurationen Siebenadrige Konfigurationen (Standard RS-232C-Kabel) Dreiadrige Konfigurationen (Nicht Standard) Set Set D-Sub 9 D-Sub 9 D-Sub 9 D-Sub 9 (Buchse) (Buchse) (Buchse) (Buchse) Kommunikationsparameter Baudrate: 9600 Bit/s (UART) Datenlänge: 8 Bit Prüfbit: Ohne Stoppbit: 1 Bit Flusssteuerung: Ohne Übertragungscode: ASCII-Code Verwenden Sie ein Überkreuz-Kabel (Reverse-Kabel).
Seite 70 STEUERUNG MEHRERER GERÄTE Befehlsreferenzliste COMMAND DATA Ein/Aus 00H bis 01H Format 01H bis 1FH Stummschaltung Bildschirm 00H bis 01H Stummschaltung 00H bis 01H Lautstärkeregelung 00H bis 64H Kontrast 00H bis 64H Helligkeit 00H bis 64H Farbe 00H bis 64H Farbton 00H bis 64H 10 Schärfe 00H bis 64H 11 OSD-Auswahl 00H bis 01H 12 Fernbedienungssperre/Tastensperre 00H bis 01H 13 Höhen 00H bis 64H 14 Bässe 00H bis 64H 15 Balance 00H bis 64H 16 Abweichender Status White Balance Red Gain (Weißabgleich –...
Seite 71 STEUERUNG MEHRERER GERÄTE COMMAND DATA 39 Temperaturwert 40 Lampenprüfung 41 Lautsprecher 00H bis 01H 42 Abschaltzeit 00H bis 08H 43 Autom. Abschalten 00H bis 01H 44 Einschaltverzögerung 00H bis 64H 45 Sprache (Language) 00H bis 12H 46 DPM-Auswahl 00H bis 01H 47 Grundeinstellung 00H bis 03H 48 Seriennummer 49 Softwareversion Time 1 (Years/Months/Days) (Zeit 1 (Jahre/ Siehe „Zeit 1“ Monate/Tage)) Time 2 (Hours/Minutes/Seconds) (Zeit 2 Siehe „Zeit 2“ (Stunden/Minuten/Sekunden)) Off Timer (Repeat mode/Time) (Ausschaltzeit Siehe „Off Timer“ (Wiederholungsmodus/Zeit)) On Timer (Repeat mode/Time) (Einschaltzeit Siehe „On Timer“...
Seite 72: Übertragung
STEUERUNG MEHRERER GERÄTE Übertragungs-/Empfangsprotokoll Übertragung [Command1][Command2][ ][Set ID][ ][Data][Cr] * [Command 1]: Erster Befehl. (k, j, m, d, f, x) * [Command 2]: Zweiter Befehl. (a bis u) * [Set ID]: Stellen Sie die Kennung des Monitors ein. Bereich: 01H bis 63H. Durch Einstellen von 0 kann der Server alle Monitore steuern. * Für den Fall des gleichzeitigen Betriebs von mehr als 2 Geräten mit der Kennung 0 darf dies bei der ACK- Meldung nicht gewählt werden. Da alle Geräte die ACK-Meldung senden, ist es nicht möglich, alle ACK- Meldungen zu prüfen. * [DATA]: Zur Übertragung von Befehlsdaten. „FF“ übertragen, um Befehlsstatus zu lesen. * [Cr]: Zeilenschaltung (ASCII-Code „0 x 0 D“) * [ ]: ASCII-Code „Leerschritt (0x20)“ OK Bestätigung [Command2][ ][Set ID][ ][OK][Data][x] * Das Produkt überträgt ACK (Bestätigung) beim Empfang normaler Daten basierend auf diesem Format. Wenn sich zu diesem Zeitpunkt Daten im Datenlesemodus befinden, werden die aktuellen Statusdaten angezeigt. Wenn sich die Daten im Datenschreibmodus befinden, werden die Daten an den PC zurückge- geben. Fehlerbestätigung [Command2][ ][Set ID][ ][NG][Data][x] * Bei einem Fehler wird NG zurückgegeben...
Seite 73 STEUERUNG MEHRERER GERÄTE * Echtdatenzuordnung 03. Bildschirm-Ruhezustand (Befehl: k d) Zur Aktivierung/Deaktivierung des Bildschirm-Ruhe- Hexadezimalzahl Dezimalzahl zustands. (Einstellungswert) (Realwert) Transmission [k][d][ ][Set ID][ ][Data][Cr] Data 00: Bildschirm-Ruhezustand aus (Bild ein) 01: Bildschirm-Ruhezustand ein (Bild aus) Acknowledgement [d][ ][Set ID][ ][OK][Data][x] 01. Ein/Aus (Befehl: k a) Zur Ein-/Ausschaltsteuerung des Geräts. Transmission [k][a][ ][Set ID][ ][Data][Cr] Data 04. Stummschaltung (Befehl: k e) 00: Ausschalten Zum Ein-/Ausschalten der Stummschaltung. 01: Einschalten Transmission Acknowledgement [k][e][ ][Set ID][ ][Data][Cr] [a][ ][Set ID][ ][OK][Data][x] Data Zur Anzeige des Ein-/Ausschaltstatus. 00: Stummschaltung ein (Lautstärke aus) Transmission 01: Stummschaltung aus (Lautstärke ein) [k][a][ ][Set ID][ ][FF][Cr] Acknowledgement Acknowledgement [e][ ][Set ID][ ][OK][Data][x] [a][ ][Set ID][ ][OK][Data][x] Data Data 00: Stummschaltung ein (Lautstärke aus) 00: Ausschalten...
Seite 74 STEUERUNG MEHRERER GERÄTE 06. Kontrast (Befehl: k g) 09. Farbton (Befehl: k j) (nur Videoeingang) Zur Einstellung des Bildkontrastes. Zur Einstellung des Farbtons auf dem Bildschirm. Sie können den Kontrast auch über das Menü „Bild“ Sie können den Farbton auch über das Menü „Bild“ einstellen. einstellen. Transmission Transmission [k][g][ ][Set ID][ ][Data][Cr] [k][j][ ][Set ID][ ][Data][Cr] Data Data Min: 00H bis Max: 64H - 0 bis 100 Min: 00H bis Max: 64H (Hexadezimalcode) Acknowledgement 00H: Schritt R50 [g][ ][Set ID][ ][OK][Data][x] 64H: Schritt G50 Data Acknowledgement Min: 00H bis Max: 64H [j][ ][Set ID][ ][OK][Data][x] * Siehe „Echtdatenzuordnung“. Data Min: 00 H bis Max: 64 H * Tint-Echtdatenzuordnung 0: Schritt 0 - Rot 64: Schritt 100 - Grün 07. Helligkeit (Befehl: k h) 10. Schärfe (Befehl: k k) (nur Videoeingang) Zur Einstellung der Bildhelligkeit. Zur Einstellung der Bildschärfe. Sie können die Helligkeit auch über das Menü „Bild“ Sie können die Bildschärfe auch über das Menü einstellen. „Bild“ einstellen. Transmission Transmission [k][h][ ][Set ID][ ][Data][Cr] [k][k][ ][Set ID][ ][Data][Cr]...
Seite 75 STEUERUNG MEHRERER GERÄTE 12. Fernbedienungssperre/Tastensperre (Befehl: k m) 15. Balance (Befehl: k t) Zur Sperrung der Fernbedienungstasten. Zur Einstellung der Balance. Diese Funktion sperrt bei Steuerung über die RS- Transmission 232C-Schnittstelle die Fernbedienung sowie die [k][t][ ][Set ID][ ][Data][Cr] Tasten am Gerät. Data Transmission Min: 00H bis Max: 64H [k][m][ ][Set ID][ ][Data][Cr] (Hexadezimalcode) Data 00H: Schritt L50 00: Aus 64H: Schritt R50 01: Ein Acknowledgement [t][ ][Set ID][ ][OK][Data][x] Acknowledgement [m][ ][Set ID][ ][OK][Data][x] Data Data Min: 00H bis Max: 64H 00: Aus (Hexadezimalcode) 01: Ein 00H: Schritt 0 bis L50 64H: Schritt 100 bis R50 * Balance: L50 bis R50 13. Höhen (Befehl: k r) Einstellung der Höhen. Transmission [k][r][ ][Set ID][ ][Data][Cr] Data 00 ~ 64: Höhen 0 ~ 100 Acknowledgement [r][ ][Set ID][ ][OK/NG][Data][x] 16. Abweichender Status (Befehl: k z) Wird für das Lesen des Ausschaltstatus im Standby-...
Seite 76 STEUERUNG MEHRERER GERÄTE 17. White Balance Red Gain (Weißabgleich – Rot- 20. ISM-Modus (Befehl: j p) verstärkung) (Befehl: j m) Wird verwendet, um die Funktion zur Vermeidung Einstellen der Rotverstärkung des Weißabgleichs. von Nachbildern auszuwählen. Transmission Transmission [j][m][ ][Set ID][ ][Data][Cr] [j][p][ ][Set ID][ ][Data][Cr] Data Data 00 ~ FE: Rotverstärkung 0 ~ 254 01 : Invertierung 02: Orbiter Acknowledgement 04: Weiss-Gen. [z][ ][Set ID][ ][OK/NG][Data][x] 08: Normal Acknowledgement [p][ ][Set ID][ ][OK][Data][x] 18. White Balance Green Gain (Weißabgleich – 21. Energie sparen (Befehl: j q) Grünverstärkung) (Befehl: j n) Zur Reduzierung der Leistungsaufnahme des Moni- Einstellen der Grünverstärkung des Weißabgleichs. tors. Transmission Transmission [j][n][ ][Set ID][ ][Data][Cr] [j][q][ ][Set ID][ ][Data][Cr] Data Data 00 ~ FE: Grünverstärkung 0 ~ 254 00: Aus 01: Minimum Acknowledgement 02: Mittel [n][ ][Set ID][ ][OK/NG][Data][x] 03: Maximum 05: Video stumm Acknowledgement...
Seite 77 STEUERUNG MEHRERER GERÄTE 23. Taste (Befehl: m c) 26. Autom. Bereitschaftsbetrieb (Befehl: m n) Zum Senden des IR-Fernbedienungs-Tastencodes. Einstellen der Funktion „Autom. Bereitschaftsbetrieb“. Transmission Transmission [m][c][ ][Set ID][ ][Data][Cr] [m][n][ ][Set ID][ ][Data][Cr] Data Data Tastencode: Siehe „IR-CODES“. 00: Aus(Autom. Bereitschaftsbetrieb-Funktion wird nicht genutzt.) Acknowledgement 01: 4 Stunden(Der Monitor schaltet sich in vier Stun- [c][ ][Set ID][ ][OK][Data][x] den ab.) Acknowledgement [n][ ][Set ID][ ][OK/NG][Data][x] 24. Fail Over Select (Command: m i) (Ausfallsiche- rung (Befehl: m i)) Auswahl des Ausfallsicherungsmodus. Transmission [m][i][ ][Set ID][ ][Data][Cr] Data 27. Kachel Modus überprüfen (Befehl: d z) 00: Aus Zum Überprüfen des Status des Kachel Modus 01: Automatisch 02: Manuell Transmission Acknowledgement [d][z][ ][Set ID][ ][Data][Cr] [i][ ][Set ID][ ][OK/NG][Data][x] Data FF: Status des Kachel Modus überprüfen Acknowledgement [z][ ][Set ID][ ][OK/NG][Data1][Data2][Data3][x] Data1 00: Kachel Modus aus 01: Kachel Modus ein Data2...
Seite 78 STEUERUNG MEHRERER GERÄTE 28. Kachel Modus (Befehl: d d) 31. Kachel H Größe (Horizontal) (Befehl: d g) Zum Umschalten des Kachel Modus. Zum Einstellen der horizontalen Größe. * Diese Funktion ist verfügbar, wenn der Transmission Kachelmodus eingeschaltet und der natürliche [d][d][ ][Set ID][ ][Data][Cr] Modus ausgeschaltet sind. Daten 00 bis FF: 1. Byte – Wert der Kachelspalte Transmission 2. Byte – Wert der Kachelzeile [d][g][ ][Set ID][ ][Data][Cr] * Die On-Screen-Display(OSD)-Position ist durch den jeweils angegebenen Wert für die Reihe und für die Data Spalte definiert. Min: 00H bis Max: 64H - 0 bis 100 * Siehe „Echtdatenzuordnung“. Data Beschreibung Acknowledgement 00, 01, 10, 11 Kachel Modus ist aus. [g][ ][Set ID][ ][OK/NG][Data][x] 1 x 2-Modus (Spalte x Reihe) 1 x 3-Modus 1 x 4-Modus 15 x 15-Modus Acknowledgement [d][ ][Set ID][ ][OK/NG][Data][x] 29. Kachel H Position (Horizontal) (Befehl: d e) 32. Kachel V Größe (Vertikal) (Befehl: d h) Zum Einstellen der horizontalen Position. Zum Einstellen der vertikalen Größe. Die Einstellung der Kachel H-Größe muss geändert * Diese Funktion ist verfügbar, wenn der werden, um die Position der Bildschirme anzupassen. Kachelmodus eingeschaltet und der natürliche Modus ausgeschaltet sind.
Seite 79 STEUERUNG MEHRERER GERÄTE 34. Natürlicher Modus (Befehl: d j) 37. Lüfterprüfung (Befehl: d w) Zum Einstellen des natürlichen Kachel Modus für die Zum Prüfen des Lüfters des Geräts. Kachel-Funktion. Transmission * Diese Funktion ist verfügbar, wenn der [d][w][ ][Set ID][ ][Data][Cr] Kachelmodus eingeschaltet ist. * Die Daten sind immer auf FF (Hex) gesetzt. Transmission Data [d][j][ ][Set ID][ ][Data][Cr] ff: Status lesen Data Acknowledgement 00: Natürlich Aus [w][ ][Set ID][ ][OK/NG][Data][x] 01: Natürlich Ein * Daten stellen den Status des Lüfters dar. ff: Status lesen Data Acknowledgement 00: Lüfterfehler [j][ ][Set ID][ ][OK/NG][Data][x] 01: Lüfter OK 02: Nicht verfügbar 35. Bildmodus (Befehl: d x) 38. Ablesen der Betriebszeit (Befehl: d l) Einstellen des Bildmodus. Zum Ablesen der Betriebszeit. Transmission Transmission [d][x][ ][Set ID][ ][Data][Cr] [d][l][ ][Set ID][ ][Data][Cr] Datenstruktur * Die Daten sind immer auf FF (Hex) gesetzt. Acknowledgement Daten (Hex) Modus [l][ ][Set ID][ ][OK/NG][Data][x] Klar...
Seite 80 STEUERUNG MEHRERER GERÄTE 40. Lampenprüfung (Befehl: d p) 43. Autom. Aus (Befehl: f g) Zur Funktionsprüfung der Lampe. Zum Einstellen des Autom. Aus. Transmission Transmission [d][p][ ][Set ID][ ][Data][Cr] [f][g][ ][Set ID][ ][Data][Cr] * Die Daten sind immer auf FF (Hex) gesetzt. Data 00: Aus(Autom. Aus-Funktion wird nicht genutzt.) Acknowledgement 01: 15 Minuten(Wenn die Funktion „Autom. Aus“ aktiv [p][ ][Set ID][ ][OK/NG][Data][x] ist und 15 Minuten lang kein Eingangssignal anliegt, * Die Datenlänge beträgt 1 Byte im Hexadezimalfor- schaltet sich das Modul automatisch aus.) mat. Acknowledgement Data [g][ ][Set ID][ ][OK/NG][Data][x] 00: Lampenfehler 01: Lampe OK 02: N/A (DPM/Aus) 41. Lautsprecher (Befehl: d v) 44. Einschaltverzögerung (Befehl: f h) Zum Ein-/Ausschalten des Lautsprechers. Zum Einstellen der Verzögerung beim Einschalten des Geräts (Einheit: Sekunden). Transmission Transmission [d][v][ ][Set ID][ ][Data][Cr] [f][h][ ][Set ID][ ][Data][Cr] Data 00: Aus Data 01: Ein 00H bis 64H (Datenwert) - 0 bis 100 * Siehe „Echtdatenzuordnung“. Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x] Acknowledgement...
Seite 81 STEUERUNG MEHRERER GERÄTE 45. Sprache (Befehl: f i) 47. Grundeinstellung (Befehl: f k) Zum Einstellen der Sprache des Bildschirmmenüs. Zum Ausführen der Bild-, Bildschirm- und Werksein- stellungen-Funktionen. Transmission Transmission [f][i][ ][Set ID][ ][Data][Cr] [f][k][ ][Set ID][ ][Data][Cr] Data 00: Tschechisch Data 01: Dänisch 00: Bild zurücksetzen 02: Deutsch (Setzen Sie die Werte im Menü BILD zurück.) 03: Englisch 01: Display zurücksetzen 04: Spanisch (EU) (Werte im Menü ANZEIGE zurücksetzen.) 05: Griechisch 02: Werkseinstellung 06: Französisch (Setzen Sie die Werte im Menü OPTION zurück.) 07: Italienisch 03: Audio zurücksetzen 08: Niederländisch (Werte im Menü AUDIO zurücksetzen.) 09: Norwegisch Acknowledgement 0a: Portugiesisch (EU) [k][ ][Set ID][ ][OK/NG][Data][x] 0b: Portugiesisch (Brasilien) 0c: Russisch 0d: Finnisch 0e: Schwedisch 0f: Koreanisch 10: Vereinfachtes Chinesisch 11: Japanisch 12: Traditionelles Chinesisch Acknowledgement [i][ ][Set ID][ ][OK/NG][Data][x]...
Seite 82 STEUERUNG MEHRERER GERÄTE 50. Time 1 (Year/Month/Day) (Zeit 1 (Jahr/Monat/ 52. Off Timer (Repeat Mode/Time) (Ausschaltzeit Tag)) (Befehl: f a) (Wiederholungsmodus/Zeit)) (Befehl: f e) Einstellen der Werte für Zeit 1 (Jahr/Monat/Tag). 1) Einstellen der Funktion „Off Timer (Repeat Mode/ Time) (Ausschaltzeit (Wiederholungsmodus/Zeit))“. Transmission Transmission [f][a][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] [f][e][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] Data1 00 bis 14: 2010 bis 2030 Data1 Data 2 00: Wiederholung Aus 01 bis 0C: Januar bis Dezember 01: Wiederholung Einmal Data 3 02. Wiederholung Täglich 01 bis 1F: 1 bis 31 03: Wiederholung von Montag bis Freitag * Geben Sie „fa [Set ID] ff“ ein, um die aktuellen Wer- 04: Wiederholung von Montag bis Samstag te für Zeit 1 zu prüfen. 05: Wiederholung von Samstag bis Sonntag 06. Wiederholung am Sonntag Acknowledgement 07. Am Montag wiederholen [a][ ][Set ID][ ][OK/NG][Data1][Data2][Data3][x] 08. Am Dienstag wiederholen 09. Am Mittwoch wiederholen 0A Am Donnerstag wiederholen 0B Am Freitag wiederholen 0C Am Samstag wiederholen Data2 00 bis 17: 00 bis 23 Stunden Data3 00 bis 3B: 00 bis 59 Minuten * Geben Sie „fe [Set ID] ff“ ein, um die Werte für „Off Timer (Repeat Mode/Time) (Ausschaltzeit (Wieder- holungsmodus/Zeit))“ zu prüfen.
Seite 83 STEUERUNG MEHRERER GERÄTE 53. On Timer (Repeat Mode/Time) (Einschaltzeit 54. On Timer (Einschaltzeit) – Eingang (Befehl: f u) (Wiederholungsmodus/Zeit)) (Befehl: f d) Festlegen des Eingangs für „On Timer (Einschalt- 1) Einstellen der Funktion „On Timer (Repeat Mode/ zeit)“. Time) (Einschaltzeit (Wiederholungsmodus/Zeit))“. Transmission Transmission [f][u][ ][Set ID][ ][Data][Cr] [f][d][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] Data Data1 20: AV 00: Wiederholung Aus 40: Komponente 01: Wiederholung Einmal 60: RGB 02. Wiederholung Täglich 70: DVI-D 03: Wiederholung von Montag bis Freitag 90: HDMI 04: Wiederholung von Montag bis Samstag C0: Display Port 05: Wiederholung von Samstag bis Sonntag B0: SuperSign 06. Wiederholung am Sonntag * Prüfen Sie, ob Zeit 1, Zeit 2 und „On Timer (Repeat 07. Am Montag wiederholen Mode/Time) (Einschaltzeit (Wiederholungsmodus/ 08. Am Dienstag wiederholen Zeit))“ eingestellt sind, bevor Sie diese Funktion 09. Am Mittwoch wiederholen konfigurieren. 0A Am Donnerstag wiederholen * Der Befehl „On Timer (Einschaltzeit) – Eingang“ 0B Am Freitag wiederholen muss direkt nach Ausführung dieses Befehls 0C Am Samstag wiederholen konfiguriert werden, um den Einschalt-Zeitplan Data2 ordnungsgemäß einzurichten.
Seite 84 STEUERUNG MEHRERER GERÄTE 56. V Position (Vertikal) (Befehl: f r) 59. Farbtemperatur (Befehl: x u) Zum Einstellen der vertikalen Position. Zur Einstellung der Farbtemperatur des Bildschirms. * Diese Funktion ist verfügbar, wenn RGB-Eingangs- Transmission signale empfangen werden. [x][u][ ][Set ID][ ][Data][Cr] * Diese Funktion ist verfügbar, wenn der Kachelmo- Data dus eingeschaltet ist. 00 ~ 64: Warm 50 ~ Kalt 50 Transmission Acknowledgement [f][r][ ][Set ID][ ][Data][Cr] [u][ ][Set ID][ ][OK][Data][x] Data 23 ~ 41: Unten -15 ~ Oben 15 Acknowledgement [r][ ][Set ID][ ][OK/NG][Data][x] 57. H Größe (Horizontal) (Befehl: f s) 60. PC Power Control (Befehl: d t) Zum Einstellen der horizontalen Größe. Zur Ein- und Ausschalten des PCs, wenn der PC und * Diese Funktion ist verfügbar, wenn RGB-Eingangs- der Monitor synchronisiert sind signale empfangen werden. Tranmission * Diese Funktion ist verfügbar, wenn der Kachelmo- [d][t][ ][Set ID][ ][Data][Cr] dus eingeschaltet ist. Data Transmission 00: Synchronisiert (Sobald der Monitor ausgeschaltet [f][s][ ][Set ID][ ][Data][Cr] wird, schaltet sich auch der PC ab.) Data 01: Nicht synchronisiert (Der Bildschirm ist 00 ~ 64: Größe -50 ~ +50 ausgeschaltet, aber der PC weiterhin eingeschaltet.) Acknowledgement [s][ ][Set ID][ ][OK/NG][Data][x]...
Seite 85 Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird, Garantieausschlüsse sowie Urheberrechtshin- weise zum Download bereit. LG Electronics stellt Ihnen gegen eine Ge- bühr (für Distribution, Medien, Versand und Verwaltung) auch den Quellcode auf CD- ROM bereit. Wenden Sie sich per E-Mail an LG Electronics: opensource@lge.com.
