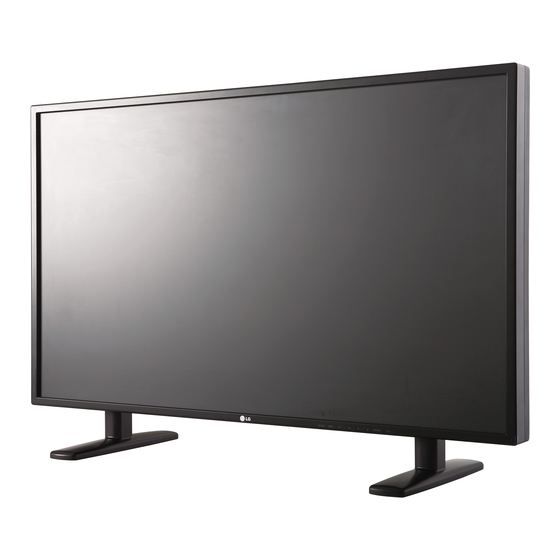

LG 42VS20 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für 42VS20:

Benutzerhandbuch (79 Seiten)

Inhalt

Seite von 84

/ 84
Inhalt
Inhaltsverzeichnis
Lesezeichen

Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

BENUTZERHANDBUCH

MONITOR SIGNAGE

Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das

Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren

Verwendung auf.

MONITOR SIGNAGE-MODELLE

42VS20

42VX30MS

47VS20

47VX30AS

55VS20

47VX30AF

www.lg.com

Inhaltsverzeichnis

Inhaltszusammenfassung für LG 42VS20

Seite 1 BENUTZERHANDBUCH MONITOR SIGNAGE Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. MONITOR SIGNAGE-MODELLE 42VS20 42VX30MS 47VS20 47VX30AS 55VS20 47VX30AF www.lg.com...
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS - Durchsuchen von Dateien LIZENZEN - Wiedergabe von Filmen - Anzeigen von Fotos MONTAGE UND - Wiedergabe von Musik VORBEREITUNG - Inhaltsliste betrachten - DivX® VOD-Anleitung Auspacken - Verwenden von PIP/PBP Optionales Zubehör Teile ANPASSEN VON Montage des Standfußes EINSTELLUNGEN Anschließen der Lautsprecher Portrait Layout Zugriff auf die Hauptmenüs Wandmontage - Einstellungen im Menü BILD - Einstellungen im Menü AUDIO FERNBEDIENUNG - Einstellungen im Menü ZEIT - Allgemeine Bedienung Picture ID VERWENDEN DES MONITORS - Einstellungen im Menü NETZWERK Anschluss eines PCs HERSTELLEN VON...
Seite 3 INHALTSVERZEICHNIS IR-CODES RS-232C-STEUERUNG Anschließen des Kabels RS-232C-Konfigurationen Kommunikationsparameter Befehlsreferenzliste Übertragungs-/Empfangsprotokoll...
Seite 4 LIZENZEN LIZENZEN Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den Lizenzen erhalten Sie unter www.lg.com. HDMI, das HDMI Logo und High-Definition Multimedia Interface sind Markenzei- chen oder eingetragene Markenzeichen von HDMI Licensing LLC. ÜBER DIVX-VIDEO: DivX® ist ein digitales Videoformat der Firma DivX, Inc. Dieses Gerät ist offiziell DivX zertifiziert® zur Wiedergabe von DivX-Videos. Weitere Informationen und Software-Tools zum Konvertieren von Dateien in das DivX-Format finden Sie unter www.divx.com. ÜBER DIVX VIDEO-ON-DEMAND: Dieses DivX zertifizierte® Gerät muss registriert werden, damit Sie gekaufte DivX Video-on-Demand-Inhalte (VOD) wiedergeben können. Um einen Registrierungscode zu erhalten, rufen Sie im Einstellungsmenü des Gerätes den Bereich „DivX VOD“ auf. Weitere Informationen darüber, wie Sie Ihre Registrierung abschließen, finden Sie unter vod.divx.com. „DivX zertifiziert® für die Wiedergabe von DivX®- und DivX Plus™-HD-(H.264/ MKV-)Video bis zu 1080p HD und Premium-Inhalten.“ „DivX®, DivX zertifiziert® sowie die entsprechenden Logos sind Marken von DivX, Inc. und werden unter Lizenz verwendet.“ „Geschützt durch eines oder mehrere der folgenden US- Patente: 7,295,673; 7,460,668; 7,515,710; 7,519,274” Hergestellt unter Lizenz von Dolby Laboratories. „Dolby“ und das Doppel-D- Symbol sind Marken der Firma Dolby Laboratories. VESA, das VESA-Logo, das DisplayPort Compliance-Logo und das DisplayPort Compliance-Logo für Dualmodus-Quellen sind eingetragene Marken der Video Electronics Standards Association.
Seite 5: Montage Und Vorbereitung
MONTAGE UND VORBEREITUNG MONTAGE UND VORBEREITUNG Auspacken Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Produkt und dem Zubehör. POWER ENERGY INPUT MONITOR SAVING . , ! PQRS WXYZ 1/a/A CLEAR - * # MARK BRIGHT NESS MUTE AUTO S.MENU MENU BACK TILE EXIT Netzkabel Fernbedienung und Batterien RGB-Kabel DVD (Handbuch)/Karte VORSICHT Um die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie keine Fälschungen. Durch Fälschungen verursachte Beschädigungen sind nicht von der Garantie abgedeckt. HINWEIS Das im Lieferumfang enthaltene Zubehör ist modellabhängig. Änderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von Aktuali- sierungen der Produktfunktionen vorbehalten.
Seite 6: Optionales Zubehör
MONTAGE UND VORBEREITUNG Optionales Zubehör Optionale Zubehörteile zur Produktverbesserung können ohne vorherige Ankündigung geändert und neue Zubehörteile hinzugefügt werden. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. Standfußsatz 42VS20 47VS20 55VS20 42VX30MS 47VX30AS 47VX30AF Standfuß Standfuß Standfuß Schrauben Schrauben Schrauben Lautsprechersatz Schrauben/ Kabelhalter/ Lautsprecher Kabel Kabelbinder HINWEIS Kabelhalter/Kabelbinder sind in einigen Ländern und für einige Modelle möglicherweise nicht verfügbar. Optionales Zubehör ist nicht bei allen Modellen im Lieferumfang enthalten.
Seite 7: Teile
MONTAGE UND VORBEREITUNG Teile 42VS20 42VX30MS Betriebsanzeige yyLeuchtet: Eingeschaltet yyLeuchtet nicht: Ausgeschaltet Bildschirmtasten Bildschirmanzeigen RGB/AV DVI IN DVI OUT AUDIO SPEAKER /COMPONENT OUT RGB/AV /COMPONENT IN Anschlussfeld Bildschirmanzeigen Beschreibung INPUT (EINGANG) Ändert die Eingangsquelle. MENU (MENÜ) Öffnet und schließt die Hauptmenüs und speichert Ihre Eingaben. ▼▲ Zur Programmauswahl. ◄ ► Regelt die Lautstärke. AUTO/SET Zeigt das aktuelle Signal und den Modus an. (AUTOMATISCH Drücken Sie diese Taste, um die Anzeige automatisch anzupassen (im RGB-Modus /EINSTELLEN) verfügbar) Schaltet den Strom ein und aus. / I IR-Empfänger...
Seite 8 MONTAGE UND VORBEREITUNG 47VS20 47VX30AS 55VS20 Betriebsanzeige yyLeuchtet: Eingeschaltet yyLeuchtet nicht: Ausgeschaltet Bildschirmtasten Bildschirmanzeigen RGB/AV DVI IN DVI OUT AUDIO SPEAKER /COMPONENT OUT RGB/AV /COMPONENT IN Anschlussfeld Bildschirmanzeigen Beschreibung INPUT (EINGANG) Ändert die Eingangsquelle. MENU (MENÜ) Öffnet und schließt die Hauptmenüs und speichert Ihre Eingaben. ▼▲ Zur Programmauswahl. ◄ ► Regelt die Lautstärke. AUTO/SET Zeigt das aktuelle Signal und den Modus an. (AUTOMATISCH Drücken Sie diese Taste, um die Anzeige automatisch anzupassen (im RGB-Modus /EINSTELLEN) verfügbar) Schaltet den Strom ein und aus. / I IR-Empfänger Hier empfängt das Gerät die Signale der Fernbedienung.
Seite 9 MONTAGE UND VORBEREITUNG 47VX30AF Betriebsanzeige yyLeuchtet: Eingeschaltet yyLeuchtet nicht: Ausgeschaltet Empfänger Bildschirmtasten Bildschirmanzeigen DVI IN DVI OUT RGB/AV AUDIO SPEAKER /COMPONENT OUT RGB/AV /COMPONENT IN Anschlussfeld Bildschirmanzeigen Beschreibung INPUT (EINGANG) Ändert die Eingangsquelle. MENU (MENÜ) Öffnet und schließt die Hauptmenüs und speichert Ihre Eingaben. ▼▲ Zur Programmauswahl. ◄ ► Regelt die Lautstärke. AUTO/SET Zeigt das aktuelle Signal und den Modus an. (AUTOMATISCH Drücken Sie diese Taste, um die Anzeige automatisch anzupassen (im RGB-Modus /EINSTELLEN) verfügbar) Schaltet den Strom ein und aus. / I IR-Empfänger Hier empfängt das Gerät die Signale der Fernbedienung.
Seite 10: Montage Des Standfußes
MONTAGE UND VORBEREITUNG Montage des Standfußes 47VS20 47VX30AS 47VX30AF - Nicht für alle Modelle zutreffend. 42VS20 42VX30MS Breiten Sie ein weiches Tuch auf einem Tisch - Nicht für alle Modelle zutreffend. aus und legen Sie denFernseher mit dem Bildschirm nach unten auf dem Tuch ab. Breiten Sie ein weiches Tuch auf einem Tisch aus und legen Sie denFernseher mit dem Bildschirm nach unten auf dem Tuch ab. Befestigen Sie den Standfuß mit den Schrauben auf der Rückseite desFernsehers, wie in der Abbildung gezeigt. Befestigen Sie den Standfuß mit den Schrauben auf der Rückseite desFernsehers, wie in der Abbildung gezeigt.
Seite 11 MONTAGE UND VORBEREITUNG 55VS20 - Nicht für alle Modelle zutreffend. Breiten Sie ein weiches Tuch auf einem Tisch aus und legen Sie denFernseher mit dem Bildschirm nach unten auf dem Tuch ab. Befestigen Sie den Standfuß mit den Schrauben auf der Rückseite desFernsehers, wie in der Abbildung gezeigt.
Seite 12: Anschließen Der Lautsprecher
MONTAGE UND VORBEREITUNG Anschließen der 55VS20 Lautsprecher - Nicht für alle Modelle zutreffend. 42VS20 47VS20 42VX30MS Schließen Sie vor dem Installieren der Lautsprecher ein Eingangssignalkabel 47VX30AS 47VX30AF an. Verwenden Sie zum Organisieren und Befestigen der Kabel einen Kabelbinder. - Nicht für alle Modelle zutreffend. Schließen Sie vor dem Installieren der Lautsprecher ein Eingangssignalkabel an. Verwenden Sie zum Organisieren und Befestigen der Kabel einen Kabelbinder. Befestigen Sie den Lautsprecher mit einer Schraube wie dargestellt. Schließen Sie dann das Lautsprecherkabel an. Befestigen Sie den Lautsprecher mit einer Schraube wie dargestellt. Schließen Sie dann das Lautsprecherkabel an. Ordnen Sie die Lautsprecherkabel nach dem Anschließen der Lautsprecher mit Kabelhaltern und Kabelbindern. Ordnen Sie die Lautsprecherkabel nach dem Anschließen der Lautsprecher mit Kabelhaltern und Kabelbindern. HINWEIS Schließen Sie die Lautsprecher an. Achten Sie auf die richtige Polarität. Um die bestmögliche Tonqualität zu erreichen und Rauschen zu vermeiden, sollte das Kabel wie in der Abbildung gezeigt so kurz wie möglich gehalten werden.
Seite 13: Portrait Layout
MONTAGE UND VORBEREITUNG Portrait Layout Verwendung des IR/LED PCB (Nur für Modell 47VX30AF) - Nicht für alle Modelle zutreffend. 47VX30AF Wenn Sie die Installation im Portrait Layout durch- führen, drehen Sie den Monitor im Uhrzeigersinn um 90 Grad (wenn Sie dem Bildschirm zugewandt sind). Verwendung des Kensington-Sicherheitssystems Entfernen Sie zunächst das Sicherheitsband. Der Anschluss des Kensington-Sicherheitssystems Ziehen Sie das FFC nicht heraus, da dies zu befindet sich an der Rückseite des Monitors. Beschädigungen führen kann. Weitere Informationen zur Installation und Verwendung finden Sie im Handbuch, das im Achten Sie darauf, dass das Gerät während Lieferumfang des Kensington-Sicherheitssystems der Installation nicht beschädigt wird. enthalten ist, oder auf der Website unter http:// www.kensington.com. Schließen Sie das Kabel des Kensington- Sicherheitssystems am Monitor und an einem Tisch an. HINWEIS Das Kensington-Sicherheitssystem ist optional. Weiteres Zubehör erhalten Sie bei den meisten Elektrohändlern.
Seite 14: Wandmontage
MONTAGE UND VORBEREITUNG Wandmontage VORSICHT Trennen Sie erst das Netzkabel, bevor Sie Lassen Sie für eine ausreichende Belüftung den Monitor bewegen oder installieren. An- seitlich und zur Wand einen Abstand von 10 cm. sonsten besteht Stromschlaggefahr. Detaillierte Montageanweisungen erhalten Sie von Wenn Sie den Monitor an einer Decke oder Ihrem Händler oder in der Montageanleitung der Wandschräge montieren, kann er herunter- optionalen Wandmontagehalterung. fallen und zu schweren Verletzungen führen. Verwenden Sie eine autorisierte Wandhalte- rung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fach- personal. Z iehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am Monitor her- 10 cm vorrufen und zum Erlöschen Ihrer Garantie führen könnte. V erwenden Sie die Schrauben und Wand- 10 cm halterungen, die der VESA-Norm entspre- chen. Schäden oder Verletzungen, die durch 10 cm 10 cm unsachgemäße Nutzung oder die Verwen- 10 cm dung von ungeeignetem Zubehör verursacht werden, fallen nicht unter die Garantie. Wenn Sie den Monitor an der Wand montieren, HINWEIS befestigen Sie die Wandhalterung (optional) an der Rückseite des Monitor-Geräts. Verwenden Sie die Schrauben, die unter den Spe- Wenn Sie den Monitor mit der optionalen zifikationen der VESA-Norm aufgeführt sind.
Seite 15: Fernbedienung
FERNBEDIENUNG FERNBEDIENUNG Die Beschreibungen in diesem Handbuch basieren auf den Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, und verwenden Sie den Monitor bestimmungsgemäß. Um die Batterien zu wechseln, öffnen Sie das Batteriefach, wechseln Sie die Batterien (1,5 V-AAA), legen Sie die und -Pole entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach. Gehen Sie zum Herausnehmen der Batterien in umgekehrter Reihenfolge vor. VORSICHT Verwenden Sie niemals alte zusammen mit neuen Batterien, da dies Schäden an der Fernbedienung hervorrufen kann. Stellen Sie sicher, dass die Fernbedienung POWER POWER auf den Sensor am Monitor gerichtet ist. MONITOR MONITOR MONITOR ENERGY ENERGY INPUT INPUT SAVING SAVING . , ! . , ! PQRS PQRS WXYZ WXYZ 1/a/A 1/a/A CLEAR CLEAR - * # - * # MARK...
Seite 16: Navigationstasten
FERNBEDIENUNG POWER MONITOR ENERGY INPUT SAVING . , ! PQRS WXYZ 1/a/A CLEAR - * # MARK BRIGHT NESS MUTE MENU MENU AUTO AUTO S.MENU S.MENU BACK BACK TILE TILE EXIT EXIT POWER ENERGY INPUT MONITOR SAVING . , ! MENU (MENÜ) (Siehe S.38) ) Öffnet und schließt die PQRS...
Seite 17: Verwenden Des Monitors
VERWENDEN DES MONITORS VERWENDEN DES MONITORS Anschluss eines PCs Anschließen des RGB Überträgt das analoge Videosignal von Ihrem PC Ihr Monitor unterstützt Plug & Play*. an den Monitor. Verbinden Sie den PC und den Monitor wie in der folgenden Abbildung mithilfe des * Plug & Play: Der PC erkennt das vom Benutzer 15-poligen D-Sub-Kabels. angeschlossene Gerät und schaltet dieses ein, Wählen Sie die RGB-Eingangsquelle. ohne dass eine Gerätekonfiguration oder ein Be- nutzereingriff erforderlich ist. Rückseite des Produkts. RGB/AV /COMPONENT OUT AUDIO HINWEIS RGB/AV /COMPONENT IN Macintosh-Adapter Für optimale Bildqualität wird empfohlen, (nicht enthalten) den HDMI-Anschluss des Monitors zu ver- wenden. Zur Einhaltung der geltenden Normen ver- wenden Sie für das Gerät ein geschirmtes (nicht Signalschnittstellenkabel, z. B. ein 15-po- enthalten) liges-D-Sub-Kabel und ein DVI-Kabel mit Ferritkern. Wenn Sie den kalten Monitor einschalten, kann das Bild flackern. Dies ist normal. Es können rote, grüne oder blaue Punkte auf dem Bildschirm erscheinen. Dies ist normal. PC/MAC VORSICHT Schließen Sie das Ein-...
Seite 18: Anschließen Des Dvi
VERWENDEN DES MONITORS Anschließen des DVI HDMI-Anschluss Überträgt das digitale Videosignal von Ihrem PC Überträgt digitale Video- und Audiosignale vom PC an den Monitor. Verbinden Sie den PC und den an den Monitor. Verbinden Sie den PC mithilfe des Monitor wie in der Abbildung mithilfe des DVI- HDMI-Kabels mit dem Monitor, wie in der folgen- Kabels. den Abbildung gezeigt. Wählen Sie am Monitor die DVI-Eingangsquelle. Wählen Sie die HDMI-Eingangsquelle. Rückseite des Produkts. Rückseite des Produkts. AUDIO DVI IN AUDIO DVI IN AUDIO (nicht (nicht enthalten) (nicht enthalten) enthalten) HINWEIS Verwenden Sie ein High-Speed-HDMI™- Kabel. Wenn Sie den Ton nicht im HDMI-Modus hören, prüfen Sie die PC-Umgebung. Bei einigen PCs müssen Sie die Standardaudio- ausgabe manuell auf HDMI umstellen. Um den HDMI-PC-Modus zu verwenden, müssen Sie für PC/DTV den PC-Modus wäh- len. Wenn Sie HDMI PC verwenden, kann es zu Kompatibilitätsproblemen kommen.
Seite 19: Dp-Anschluss
VERWENDEN DES MONITORS DP-Anschluss Überträgt digitale Video- und Audiosignale vom PC an den Monitor. Verbinden Sie den PC mithilfe des DP-Kabels mit dem Monitor, wie in der folgenden Abbildung gezeigt. Wählen Sie die DP-Eingangsquelle. Rückseite des Produkts. (nicht enthalten) HINWEIS Eine Tonausgabe ist je nach DP-Version Ihres PCs möglicherweise nicht verfügbar.
Seite 20: Einstellen Des Bildschirms
VERWENDEN DES MONITORS Einstellen des Bildschirms Anpassen der Bildoptionen Anpassen der einfachen und erweiterten Optionen Auswahl eines Bildmodus jedes Bildmodus für optimale Darstellung. Anzeige von Bildern mit optimalen Einstellungen Drücken Sie die Taste MENU (Menü), um zu den Hauptmenüs zu gelangen. durch Wahl eines der voreingestellten Bildmodi. Drücken Sie die Taste MENU (Menü), um zu Drücken Sie die Navigationstasten, um zu BILD zu gelangen, und drücken Sie OK. den Hauptmenüs zu gelangen. Drücken Sie die Navigationstasten, um zu Drücken Sie die Navigationstasten, um zu Bildmodus zu gelangen, und drücken Sie OK. BILD zu gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zum Drücken Sie die Navigationstasten, um zu gewünschten Bildmodus zu gelangen, und Bildmodus zu gelangen, und drücken Sie OK. drücken Sie OK. Drücken Sie die Navigationstasten, um zum Wählen Sie die folgenden Optionen, stellen Sie gewünschten Bildmodus zu gelangen, und diese ein, und drücken Sie OK. drücken Sie OK. Modus Beschreibung Option Beschreibung Lebhaft Optimiert Kontrast, Helligkeit, Farbe Beleuchtung. Passt die Bildschirmhelligkeit durch und Schärfe, um das Videobild an eine Steuerung der LCD-Beleuchtung an. geschäftliche Umgebung anzupassen. Wenn Sie die Helligkeit verringern, wird der Bildschirm dunkler, und der Standard Passt das Bild an eine normale Umge-...
Seite 21: Anpassen Der Optionen Für Die Verwendung Als Pc-Bildschirm
VERWENDEN DES MONITORS Ändern der Toneinstellung Erweiterte Zur Anpassung der erweiterten Steuerung Optionen. Siehe weitere Informationen zu erweiterten Auswahl eines Audio-Modus Optionen Siehe S.44. . Bild Zurück- Setzt die Optionen auf die Standard- Tonwiedergabe mit optimalen Einstellungen durch setzen einstellung zurück. Wahl eines voreingestellten Audio-Modus. Drücken Sie die Taste MENU (Menü), um zu Drücken Sie abschließend EXIT (Ausgang). Um zum vorherigen Menü zurückzukehren, den Hauptmenüs zu gelangen. drücken Sie BACK (Zurück). Drücken Sie die Navigationstasten, um zu AU- DIO zu gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zu Ton- Modus zu gelangen, und drücken Sie OK. Anpassen der Optionen für die Verwendung als PC-Bildschirm Drücken Sie die Navigationstasten, um zum gewünschten Audio-Modus zu gelangen, und Anpassen der Optionen jedes Bildmodus für opti- drücken Sie OK. male Darstellung. Diese Funktion ist im Modus RGB[PC] ver- Modus Beschreibung fügbar. Standard Wählen Sie diesen Modus aus, wenn Sie eine standardmäßige Tonqualität wün-...
Seite 22: Anpassen Der Audio-Optionen
Drücken Sie die Navigationstasten, um zu Ton- Modus zu gelangen, und drücken Sie OK. Wenn auf dem Bildschirm über einen länge- ren Zeitraum ein stehendes Bild angezeigt Drücken Sie die Navigationstasten, um zum wird, brennt sich dieses ein und führt zu gewünschten Audio-Modus zu gelangen, und einer dauerhaften Veränderung des Bild- drücken Sie OK. schirms. Dieses „Einbrennen“ wird nicht Wählen Sie die folgenden Optionen, stellen Sie durch die Garantie abgedeckt. diese ein, und drücken Sie OK. Wird das Format über einen längeren Zeitraum auf 4:3 eingestellt, kann es in dem Letterbox-Bereich des Bildschirms zum Option Beschreibung Einbrennen kommen. Infinite Die Infinity Sound-Option von LG bietet Sound 5.1-Kanal-Stereo-Sound mit zwei Laut- sprechern. Höhen Steuert die dominierenden Töne in HINWEIS der Tonausgabe. Wenn Sie die Höhen aufdrehen, wird der höhere Frequenzbe- Sie können die Bildgröße auch über die Haupt- reich der Tonausgabe verstärkt. menüs ändern. Bässe Steuert die sanfteren Töne in der Tonausgabe. Wenn Sie die Bässe aufdrehen, erhöht sich der niedrigere Frequenzbereich der Tonausgabe. Grundein- Setzt den Audio-Modus auf die Standar- MODE...
Seite 23 VERWENDEN DES MONITORS - 16:9: Mit folgender Auswahl haben Sie die Möglich- - 4:3: Mit der folgenden Auswahl können Sie das keit, das Bild horizontal in linearer Proportion anzu- Original-4:3-Format nutzen, links, und rechts auf passen, damit es den gesamten Bildschirm ausfüllt dem Bildschirm erscheinen graue Balken. (nützlich beim Betrachten von DVDs im Format 4:3). - Just Scan: Bei Auswahl dieser Option wird das Bild - Zoom: Mit folgender Auswahl haben Sie die Mög- auf die optimale Größe ohne Verluste eingestellt. lichkeit, ein Bild ohne Veränderungen anzusehen, Hinweis: Wenn das Originalbild verrauscht ist, kön- wobei das Bild den gesamten Bildschirm füllt. Je- nen Sie das Rauschen an der Kante sehen. doch wird das Bild oben und unten abgeschnitten. Just Scan - 1:1: Das Format ist nicht vom Original aus einge- - Kino-Zoom: Wählen Sie „Kino-Zoom“, wenn Sie stellt. (Nur Display Port (PC), HDMI (PC), DVI-D das Bild mit den korrekten Proportionen anzei- (PC), RGB (PC)) gen möchten. Hinweis: Beim Vergrößern bzw. Verkleinern des Bilds wird dieses möglicherwei- se verzerrt.
Seite 24: Verwenden Der Eingangsliste
VERWENDEN DES MONITORS Verwenden der Eingangsliste Auswahl einer Eingangsquelle Drücken Sie auf INPUT (EINGANG), um die Liste mit Eingangssignalen anzuzeigen. Drücken Sie die Navigationstasten, um zu einem der Eingangssignale zu gelangen, und drücken Sie OK. Input source Description AV(CVBS) Wiedergabe von Videos über einen Videorekorder oder andere externe Geräte. Komponente Wiedergabe von Inhalten von einem DVD-Player oder anderen externen Geräten oder über Digital- empfänger. Stellt eine PC-Anzeige auf dem Bildschirm dar. Display Port Stellt eine PC-Anzeige auf dem Bildschirm dar. DVI-D Stellt eine PC-Anzeige auf dem Bildschirm dar. HDMI Wiedergabe von Inhalten von einem PC, einem DVD-Player oder Digitalempfänger oder anderen HD-Geräten.
Seite 25: Unterhaltung
UNTERHALTUNG UNTERHALTUNG Herstellung der Verbindung mit So nehmen Sie die Netzwerkeinstellungen vor: (Auch wenn das Display bereits automatisch ver- einem kabelgebundenen Netz- bunden wurde, schadet ein nochmaliges Ausfüh- werk ren der Einrichtung nicht). Drücken Sie die Taste MENU (Menü), um zu (Abhängig vom Modell) den Hauptmenüs zu gelangen. Verbinden Sie das Display über den LAN-Port wie Drücken Sie die Navigationstasten, um zu in der folgenden Abbildung mit einem LAN (Local NETZWERK zu gelangen, und drücken Sie Area Network), und nehmen Sie die Netzwerkein- richtung vor. Drücken Sie die Navigationstasten, um Netz- Unterstützt nur kabelgebundene Verbindungen. werkeinst. auszuwählen, und drücken Sie OK. Nach Herstellen der physischen Verbindung müssen Sie eventuell die Netzwerkeinrichtung Bei bereits vorgenommener Netzwerkeinrich- des Displays anpassen. Bei den meisten privaten tung wählen Sie Zurücksetzen. Die neuen Netzwerken wird das Display automatisch und Verbindungseinstellungen überschreiben die ohne weitere Einstellungen verbunden. aktuelle Netzwerkeinrichtung. Weitere Informationen erhalten Sie von Ihrem Wählen Sie Automatische IP-Einstellung Internetdienstanbieter oder aus Ihrem Routerhand- oder Manuelle IP-Einstellung aus. buch. - Bei Auswahl von Manuelle IP-Einstellung drücken Sie die Navigations- und Zifferntas- ten. IP-Adressen müssen manuell eingege- ben werden. - Automatische IP-Einstellung: Wählen Sie diese Option, wenn im LAN (Local Area Net- work) über eine kabelgebundene Verbindung ein DHCP-Server (Router) angeschlossen ist.
Seite 26: Netzwerkstatus
Modems gelöst werden. Nach der Verbindung des Displays mit dem Heimnetzwerk müssen Netzwerkstatus Sie das Gerät kurz ausschalten und/oder das Netzkabel des Routers bzw. Kabelmodems für Drücken Sie die Taste MENU (Menü), um zu das Heimnetzwerk ziehen. Schalten Sie das Gerät dann wieder ein, und/oder stecken Sie den Hauptmenüs zu gelangen. das Netzkabel wieder in die Steckdose. Drücken Sie die Navigationstasten, um zu Je nach Internetdienstanbieter und deren NETZWERK zu gelangen, und drücken Sie Nutzungsbedingungen kann die Anzahl der Geräte, die für die Internetdienste vorgesehen sind, variieren. Details erfahren Sie von Ihrem Drücken Sie die Navigationstasten, um Netz- Internetdienstanbieter. werkstatus auszuwählen. LG ist nicht für Fehlfunktionen des Displays und/ oder der Internetverbindung verantwortlich, die Drücken Sie OK, um den Netzwerkstatus zu durch Kommunikationsfehler im Rahmen der prüfen. Internetverbindung oder durch andere Geräte auftreten. Drücken Sie abschließend EXIT (Ausgang). LG ist nicht für Internetverbindungsprobleme verantwortlich. Option Beschreibung Möglicherweise treten unerwünschte Ergebnisse Kehren Sie zum Menü für die Netzwer- Einstellung keinrichtung zurück. auf, wenn die Geschwindigkeit der Netzwerk- Testen Sie den aktuellen Netzwerk- verbindung nicht den Anforderungen des Inhalts Test status, nachdem Sie das Netzwerk entspricht, auf den Sie zugreifen möchten.
Seite 27: Anschließen Von Usb-Speichergeräten
VORSICHT Dateisystem formatiert wurde, das nicht von Windows unterstützt wird, wird der Speicher Schalten Sie das Display nicht aus, und möglicherweise nicht erkannt. Schließen Sie das USB-Speichergerät, entfernen Sie nicht das USB-Speichergerät, sofern es eine externe Stromversorgung solange das Menü „EMF (Meine Medien)“ benötigt (mehr als 0,5 A), an die Stromver- aktiviert ist. Dies könnte zu Dateiverlust oder sorgung an. Ansonsten wird das Gerät mögli- Beschädigung des USB-Speichergeräts cherweise nicht erkannt. führen. Verbinden Sie einen USB-Speicher mit dem vom Hersteller gelieferten Kabel. Sichern Sie die auf dem USB-Speichergerät Einige USB-Speichergeräte werden mögli- enthaltenen Dateien regelmäßig, da es zu cherweise nicht unterstützt oder funktionie- einem Verlust oder Schäden an Dateien ren nicht störungsfrei. kommen kann, was nicht von der Garantie Die Art der Dateizuordnung des USB-Spei- abgedeckt wird. chergeräts ist ähnlich wie bei Windows XP, und der Dateiname kann bis zu 100 Zeichen beinhalten. Sichern Sie wichtige Dateien, denn es be- steht die Möglichkeit, dass Daten auf einem USB-Speicher beschädigt werden. LG über- nimmt keine Verantwortung für entstehende Datenverluste. Wenn eine USB-Festplatte ohne externe Stromversorgung verbunden wird, wird das USB-Gerät möglicherweise nicht erkannt. Stellen Sie deshalb sicher, dass die externe...
Seite 28: Durchsuchen Von Dateien
UNTERHALTUNG Stromversorgung angeschlossen ist. Durchsuchen von Dateien - Verwenden Sie zur externen Stromversor- gung bitte ein entsprechendes Netzteil. Für Zugreifen auf Foto-, Musik- oder Filmlisten und ein USB-Kabel einer externen Stromversor- Durchsuchen von Dateien: gung kann keine Garantie gewährt werden. Falls Ihr USB-Speichergerät mehrere Par- Schließen Sie das USB-Speichergerät an. titionen hat oder Sie ein USB-Lesegerät für verschiedene Speicherkartentypen verwen- Drücken Sie die Taste MENU (Menü), um zu den, können Sie bis zu 4 Partitionen oder den Hauptmenüs zu gelangen. USB-Speichergeräte verwenden. Wenn sich ein USB-Speicher in einem USB- Drücken Sie die Navigationstasten, um zu Mei- Mehrfachkartenleser befindet, wird mögli- ne Medien zu gelangen, und drücken Sie OK. cherweise die Datenträgerbezeichnung nicht erkannt. Wählen Sie mithilfe der Navigationstasten aus Falls das USB-Speichergerät nicht ord- Filmliste, Fotoliste, Musikliste oder Inhalts- nungsgemäß funktioniert, trennen Sie das verzeichnis aus, und drücken Sie OK. Gerät und schließen es erneut an. Wie schnell ein USB-Speicher erkannt wird, ist von Gerät zu Gerät unterschiedlich. Falls das USB-Gerät im Standby-Modus an- geschlossen wurde, wird die entsprechende Filmliste Fotoliste Musikliste Inhaltsverzeichnis Festplatte automatisch geladen, wenn das Display eingeschaltet wird. Die empfohlene Speicherkapazität beträgt max. 1 TB für eine externe USB-Festplatte Seite 1/1 Fotoliste...
Seite 29: Unterstützte Dateiformate
UNTERHALTUNG Unterstützte Dateiformate Musik Unterstützte Dateiformate Bitrate 32 bis 320 Movie DAT, MPG, MPEG, VOB, AVI, DIVX, MP4, y Abtastrate MPEG1 Layer3: 32 kHz, (Spiel- MKV, TS, TRP, TP, ASF, WMV, FLV) 44,1 kHz, 48 kHz film) y Abtastrate MPEG2 Layer3: 16 kHz, Spielfilm (*.mpg/*.mpeg/*dat/*.ts/*.trp/*.tp/*. 22,05 kHz, 24 kHz vob/*.mp4/*.mov/*.mkv/*.divx/*.avi/*.asf/*. y Abtastrate MPEG2.5 Layer3: 8 kHz, wmv/*.flv/*.avi (motion-jpeg)/*. 11,025 kHz, 12 kHz mp4 (motion-jpeg)/*.mkv (motion-jpeg)) Inhalt (bei Dateierweiterungen: *.cts/ *.cse unterstützte Datei Verwend- Spielfilm ung von Videoformat: DivX3.11, DivX4.12, DivX5.x, Dateierweiterungen: *.mpg/*.mpeg/*.dat/*. SuperSign DivX6, Xvid1.00, Xvid1.01, Xvid1.02, ts/*.trp/*.tp/*.vob/*.mp4/*.mov/*.mkv/*.avi/*. Manager) Xvid1.03, Xvid1.10 beta-1/beta-2, asf/*.wmv/*.avi (motion-JPEG)/*.mp4 (motion- JPEG)/*.mkv (motion-JPEG) Mpeg-1, Mpeg-2, Mpeg-4, H.264/AVC, VC1, JPEG, Sorenson H.263 Videoformat: MPEG1, MPEG2, MPEG4, H.264/ AVC, DivX 3.11, DivX 4.12, DivX 5.x, DivX 6, Audio-Format: Dolby Digital, AAC, Mpeg,...
Seite 30: Wiedergabe Von Filmen
UNTERHALTUNG Wiedergabe von Filmen Geben Sie einen Film wieder. Geben Sie auf dem Display Videodateien wieder. Sie können auf dem Display alle auf einem USB-Speichergerät oder in einem freigegebenen Ordner auf einem PC gespeicherten Videodateien HINWEIS wiedergeben. Nicht unterstützte Dateien werden in der Vor- Drücken Sie die Navigationstasten, um zu Mei- schau nur durch das Symbol angezeigt. ne Medien zu gelangen, und drücken Sie OK. Anormale Dateien werden als Bitmap ange- zeigt Drücken Sie die Navigationstasten, um zu Filmliste zu gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zum gewünschten Ordner zu gelangen, und drü- cken Sie OK. Die Wiedergabe wird mit folgenden Tasten ge- Drücken Sie die Navigationstasten, um zur steuert. gewünschten Datei zu gelangen, und drücken Sie OK. Seite 1/1 Filmliste Laufwerk 1 Seite 1/1 USB extern ◄► ► 01:02:30 / 02:30:25 ■ ► ◄◄ ►► MENU Option Ausblenden Ausgang Taste...
Seite 31 1920 x 1080 bei 25/30 Bildern/Sek. bzw. 1280 x 720 bei 50/60 Bildern/Sek. werden ab- HINWEIS hängig von der Bildwiederholrate unterstützt. HD-Videos mit einer Auflösung von mehr Werte für Optionen, die in der Filmliste als 1920 x 1080 bei 25/30 Bildern/Sek. bzw. geändert werden, haben keinen Einfluss auf 1280 x 720 bei 50/60 Bildern/Sek. werden die Fotoliste und die Musikliste. abhängig von der Bildwiederholrate möglicher- Werte für Optionen, die in der Fotoliste weise nicht ordnungsgemäß wiedergegeben. bzw. der Musikliste geändert werden, Andere Filmdateitypen und -formate als die an- werden entsprechend in der Fotoliste und gegebenen funktionieren möglicherweise nicht der Musikliste geändert, jedoch nicht in der ordnungsgemäß. Filmliste. Die maximale Bitrate für abspielbare Spiel- Wird die Wiedergabe einer Videodatei ge- filmdateien beträgt 20 Mbit/s. (außer Motion stoppt, wird die erneute Wiedergabe wieder JPEG: 10 Mbit/s) an dem Punkt fortgesetzt, an dem zuvor LG garantiert keine einwandfreie Wiedergabe gestoppt wurde. von Profilen, die in H.264/AVC mit Level 4.1 oder höher codiert wurden. DTS-Audio wird nicht unterstützt. Die Wiedergabe von Spielfilmdateien mit einer Dateigröße von mehr als 30 GB wird nicht unterstützt. Eine DivX-Videodatei und die zugehörige Un- tertiteldatei müssen im selben Ordner gespei- chert sein. Der Name der Videodatei und der Name der Untertiteldatei müssen identisch sein, damit die Wiedergabe funktioniert.
Seite 32 WARTUNG Bei Auswahl von Set Video Play (Wählen Sie die Repeat (Wie- Zum Ein- bzw. Ausschalten der Video-Wiedergabe aus): derholung) Wiederholungsfunktion der Spiel- filmwiedergabe. Wenn diese Option Drücken Sie die Navigationstasten, um Picture eingeschaltet ist, wird die Datei Size (Bildgröße), Audio Language (Audio- innerhalb des Ordners wiederholt sprache), Subtitle Language (Untertitelspra- wiedergegeben. Auch wenn die wie- che) oder Repeat (Wiederholung) anzuzei- derholte Wiedergabe ausgeschaltet ist, kann die Datei erneut wiederge- gen. geben werden, wenn der Dateiname Drücken Sie die Navigationstasten, um zu den dem der vorherigen Datei ähnelt. Optionen für die erforderlichen Anpassungen zu gelangen. Menü Beschreibung Codeseite Unterstützte Sprachen Picture Size Wählt das gewünschte Bildformat Latein1 Englisch, Spanisch, Französisch, (Bildgröße) für die Spielfilmwiedergabe aus. Deutsch, Italienisch, Schwedisch, Audio Langu- Ändert während der Spielfilmwiedergabe Finnisch, Niederländisch, Portugie- age (Audio- die Sprachgruppe. Bei Dateien sisch, Dänisch, Rumänisch, Norwe- sprache) mit nur einer Audiospur kann diese gisch, Albanisch, Gälisch, Walisisch,...
Seite 33: Anzeigen Von Fotos
WARTUNG Auswahl von Set Video (Video-Einstellungen). Seite 1/1 Fotoliste Drücken Sie die Navigationstasten, um zu den USB extern Laufwerk 1 Seite 1/1 Optionen für die erforderlichen Anpassungen zu gelangen. Bewegen Ansicht Seite Seitenwechsel Nummern ändern Markierungsmodus Ausgang Zur Musikliste Auswahl von Set Audio (Audio-Einstellungen). Seite 1/1 Fotoliste Drücken Sie die Navigationstasten, um zu den Markierungsmodus USB extern Laufwerk 1 Seite 1/1 Optionen Audio-Modus, Klare Stimme II oder Balance zu gelangen. Drücken Sie die Navigationstasten, um zu den Optionen für die erforderlichen Anpassungen zu gelangen. Ansicht Seite Seitenwechsel ewegen Markierungsmo- Alle markieren Mark. aufheben Ausgang Markierte anzeigen dus beenden Menü...
Seite 34 WARTUNG Verwendung der Fotooptionen ENERGY Drücken Sie die Taste ENERGY SA- SAVING VING (Energie sparen) mehrmals, um die Helligkeit des Bildschirms anzu- Verwenden Sie während der Ansicht von Fotos die passen. folgenden Optionen. Option y Dia-Geschw.: Wählen Sie die 01_a.jpg Geschwindigkeit der Dia-Show aus 2008/12/10 1920 x 1080 (Schnell, Mittel, Langsam). 479 KB TransitionEffect(Übergangseffek te): Ansichtsmodus für die Dia-Show festlegen. ◄ y BGM: Wählt einen Musikordner für die Hintergrundmusik aus. HINWEIS Während der Wiedergabe der ◄ ► 2/13 Hintergrundmusik kann der Musikordner nicht geändert MENU Ausgang Dia-Show Option Ausblenden ■ ► werden.
Seite 35 WARTUNG Bei Auswahl von Wählen Sie die Foto-Ansicht-Einstellungen aus: Drücken Sie die Navigationstasten, um zu Dia-Geschw wählen, Übergangseffekte oder BGM zu gelan- gen. Drücken Sie die Navigationstasten, um zu den Optionen für die erforderlichen Anpassungen zu gelangen. Option „Übergangseffekte“ Option Beschreibung Gleiten Schiebt das aktuelle Dia als Übergang zum nächsten Dia zur Seite. Stufen Lässt das aktuelle Dia als Übergang zum nächsten Dia Stufenform annehmen. Tür öffnen/ Lässt das aktuelle Dia als Übergang zum nächs- schließen ten Dia wie eine sich öffnende oder schließende Tür aussehen. Rollladen Lässt das aktuelle Dia als Übergang zum nächs- ten Dia wie einen Rollladen, der heruntergezogen wird, aussehen. Schließen Blendet das Dia als Übergang zum nächsten Dia aus.
Seite 36: Foto-Ansicht-Einstellungen Aus)
WARTUNG Wiedergabe von Musik Bei Auswahl von Set Photo View (Wählen Sie die Foto-Ansicht-Einstellungen aus): Drücken Sie die Navigationstasten, um zu Mei- Drücken Sie die Navigationstasten, um zu Dia- ne Medien zu gelangen, und drücken Sie OK. Geschw. oder BGM zu gelangen. Drücken Sie die Navigationstasten, um zu den Drücken Sie die Navigationstasten, um zur Mu- Optionen für die erforderlichen Anpassungen sikliste zu gelangen, und drücken Sie OK. zu gelangen. Drücken Sie die Navigationstasten, um zum gewünschten Ordner zu gelangen, und drü- cken Sie OK. Drücken Sie die Navigationstasten, um zur Bei Auswahl der Set Video (Video-Einstellun- gewünschten Datei zu gelangen, und drücken gen): Sie OK. Drücken Sie die Navigationstasten, um zu den Optionen für die erforderlichen Anpassungen Seite 1/1 Musikliste USB extern Laufwerk 1 Seite 1/1 zu gelangen. 001. - B01.mp3 002. -B02.mp3 003. B03.mp3 004. - B04.mp3 00:00 00:00 00:00 00:00 005. - B05.mp3 00:00 Seite Seitenwechsel Bewegen Ansicht...
Seite 37 WARTUNG Tipps zum Abspielen von Musikdateien Die Wiedergabe wird mit folgenden Tasten ge- steuert. Diese Einheit unterstützt keine ID3-Tags, die in MP3-Dateien eingebettet sind. Seite 1/1 Musikliste HINWEIS 3 Datei(en) markiert Laufwerk 1 Seite 1/1 ► Nicht unterstützte Dateien werden in der Vor- 004. - B04.mp3 005. - B05.mp3 006. - B06.mp3 007. - B07.mp3 008. - B08.mp3 schau nur durch das Symbol angezeigt. 00:00 00:00 00:00 00:00 00:00 ◄► Anormale Dateien werden als Bitmap ange- 005. - B05.mp3 ► 02:30 / 03:25 ■ ► ◄◄ ►► Wdg m. Foto MENU Option Ausblenden Ausgang zeigt Eine beschädigte oder fehlerhafte Musikda- Taste...
Seite 38: Inhaltsliste Betrachten
WARTUNG Inhaltsliste betrachten Musikoptionen Drücken Sie MENU (Menü), um zu den Wiedergabe der gespeicherten Dateien mithilfe Popup-Menüs zu gelangen. der Exportoption in SuperSign Manager. Drücken Sie die Navigationstasten, um zu Set Drücken Sie die Navigationstasten, um zu Mei- Audio Play (Audio-Wiedergabe-Einstellun- ne Medien zu gelangen, und drücken Sie OK. gen) oder Set Audio (Audio-Einstellungen) zu gelangen,und drücken Sie OK. Gehen Sie mithilfe der Navigationstasten zur Option „Musikliste“, und drücken Sie OK. Drücken Sie die Navigationstasten, um zum HINWEIS gewünschten Ordner zu gelangen, und drü- cken Sie OK. Werte für Optionen, die in der Filmliste ändert werden, haben keinen Einfluss auf die Drücken Sie die Navigationstasten, um zur Fotoliste und die Musikliste. gewünschten Datei zu gelangen, und drücken Werte für Optionen, die in der Fotoliste bzw. Sie OK. der Musikliste geändert werden, werden ent- sprechend in der Fotoliste und der Musik- Seite 1/1 Inhaltsverzeichnis liste geändert, jedoch nicht in der Filmliste.
Seite 39: Divx® Vod-Anleitung
WARTUNG DivX® VOD-Anleitung DivX® VOD-Abmeldung Melden Sie vom Gerät aus auf der Website www. divx.com/vod mit dem achtstelligen DivX-Deaktivie- DivX® VOD-Registrierung rungscode ab. Um gekaufte oder geliehene DivX® VOD-Inhalte wiedergeben zu können, müssen Sie Ihr Gerät auf Drücken Sie die Taste MENU (Menü), um zu der Website www.divx.com/vod mit dem zehnstel- den Hauptmenüs zu gelangen. ligen DivX-Registrierungscode anmelden. Drücken Sie die Navigationstasten, um zu Mei- Drücken Sie die Taste MENU (Menü), um zu ne Medien zu gelangen, und drücken Sie OK. den Hauptmenüs zu gelangen. Drücken Sie die blaue Taste. Drücken Sie die Navigationstasten, um zu Mei- Drücken Sie die Navigationstasten, um zu ne Medien zu gelangen, und drücken Sie OK. Deaktivierung zu gelangen, und drücken Sie Drücken Sie die blaue Taste. Drücken Sie die Navigationstasten, um zum Drücken Sie die Navigationstasten, um Ja zur DivX Registrierungscode zu gelangen, und Bestätigung auszuwählen. drücken Sie OK. Zeigen Sie den Registrierungscode Ihres Dis- Abmeldungscode: plays an. ******** Endgültige Abmeldung unter http://vod.divx.com Registrierung fortsetzen? Drücken Sie abschließend EXIT (Ausgang). Nein Um zum vorherigen Menü zurückzukehren, drücken Sie BACK (Zurück).
Seite 40: Verwenden Von Pip/Pbp
WARTUNG Verwenden von PIP/PBP Wählen Sie das Symbol PIP oder PBP aus der Wiedergabeliste aus. Zur Anzeige von Videos und Bildern auf dem USB-Gerät auf einem einzelnen Monitor durch Unterteilung in Haupt- und Unteranzeigen. (Siehe S.50) Drücken Sie die Taste MENÜ, um OPTION aufzurufen, und drücken Sie OK. Drücken Sie zur Auswahl von PIP oder PBP 01:02:30 / 02:30:25 auf PIP/PBP, und drücken Sie anschließend MENU Option Ausblenden Ausgang < Movie List > PIP/PBP Zurück Bewegen Modus Ein Position PIP Größe PBP Wählen Sie unter „Meine Medien“ die Option „Filmliste“ oder „Fotoliste“ aus. (Wenn PIP/ 2/13 PBP ausgewählt ist, sind die Musik- und MENU Option Ausblenden Ausgang Dia-Show Inhaltslisten deaktiviert.) < Photo List > Filmliste Fotoliste Musikliste...
Seite 41: Anpassen Von Einstellungen
ANPASSEN VON EINSTELLUNGEN ANPASSEN VON EINSTELLUNGEN Zugriff auf die Hauptmenüs MARK Drücken Sie die Taste MENU (Menü), um zu den Hauptmenüs zu gelangen. BRIGHT NESS MUTE Drücken Sie die Navigationstasten, um zu einem der folgenden Menüs zu MENU AUTO S.MENU gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zur gewünschten Einstellung oder BACK TILE EXIT Option zu gelangen, und drücken Sie OK. Drücken Sie abschließend EXIT (Ausgang) Um zum vorherigen Menü zurückzukehren, drücken Sie BACK (Zurück). BILD (Siehe S.39) AUDIO (Siehe S.42) Passt die Bildgröße, die Passt die Tonqualität, den Bildqualität oder den Bild- Toneffekt oder die Lautstärke effekt an ZEIT (Siehe S.43) Stellt Uhrzeit und Datum oder die Timerfunktion ein. BILD AUDIO ZEIT OPTION (Siehe S.44) MEINE MEDIEN Passt die allgemeinen Einstel- (Siehe S.27) lungen an OPTION NETZWERK MEINE MEDIEN Gibt auf Ihrem USB- Speichergerät gespei-...
Seite 42: Einstellungen Im Menü Bild
ANPASSEN VON EINSTELLUNGEN Einstellungen im Menü BILD BILD Bewegen • Format: 16:9 ꔋ Drücken Sie die Taste MENU (Menü), um zu den Haupt- • Energie sparen : Aus menüs zu gelangen. • Smart Energy Saving : Aus • Bildmodus : Standard Drücken Sie die Navigationstasten, um zu BILD zu gelan- • Beleuchtung. gen, und drücken Sie OK. • Kontrast Drücken Sie die Navigationstasten, um zur gewünschten • Helligkeit Einstellung oder Option zu gelangen, und drücken Sie OK. • Schärfe • Farbe - Um zur vorherigen Stufe zurückzukehren, drücken Sie • Tint BACK (Zurück). • Farbtemp. Drücken Sie abschließend EXIT (Ausgang). • Erweiterte Steuerung Um zum vorherigen Menü zurückzukehren, drücken Sie • Bild Zurücksetzen BACK (Zurück). • Anzeige In der folgenden Tabelle werden die verfügbaren Bildeinstellungen beschrieben: Einstellung Beschreibung Format Ändert die Bildgröße, um Bilder in optimaler Größe anzuzeigen (Siehe S.22). ). Energie spa- Energie spa- Stellt die Helligkeit des Bildschirms automatisch entsprechend der Umgebung ein.
Seite 43 ANPASSEN VON EINSTELLUNGEN Einstellung Beschreibung Anzeige Diese Option ist nur aktiviert, wenn an Ihrem PC die Signalquelle auf Analog (RGB-PC) und die (Nur im RGB-PC- Auflösung auf 1024x768, 1280x768, 1360x768 oder 1366x768 gestellt ist. Modus) Option Auflösung Wählt die passende Auflösung. Die empfohlene Auflösung für jedes Modell finden Sie unter „Technische Daten“ Siehe S.61. Auto Konfig. Automatische Einstellung von Position, Uhr und Taktrate des Bildschirms. Während der Konfiguration flimmert das angezeigte Bild möglicherweise einige Sekunden lang. Position/Größe/ Anpassung der Optionen nach der automatischen Konfiguration bei unklarem Taktrate Bild, insbesondere bei zitternden Zeichen. Grundeinstellung Setzt die Optionen auf die Standardeinstellung zurück. Optionen für den Bildmodus Einstellung Beschreibung Beleuchtung. P asst die Bildschirmhelligkeit durch Steuerung der LCD-Beleuchtung an. Wenn Sie die Hel- ligkeit verringern, wird der Bildschirm dunkler, und der Stromverbrauch reduziert sich ohne Verlust des Videosignals. Kontrast Erhöht oder verringert den Verlauf des Videosignals. Stellen Sie den Kontrast ein, wenn es zu einer Sättigung der hellen Bildanteile kommt. Helligkeit Zur Einstellung des Signalgrundpegels des Bilds. Stellen Sie die Helligkeit ein, wenn es zu einer Sättigung der dunklen Bildanteile kommt. Schärfe Zur Einstellung der Kantenschärfe an den Übergängen zwischen hellen und dunklen Berei- chen des Bilds. Je niedriger der eingestellte Wert, desto weicher erscheint das Bild. Farbe Zur Anpassung der Intensität aller Farben.
Seite 44 ANPASSEN VON EINSTELLUNGEN Erweiterte Bildoptionen Einstellung Beschreibung Dynamischer Kon- Passt den Kontrast optimal an die Helligkeit des Bildschirms an. Das trast Bild wird durch Aufhellen heller Bildanteile und Abdunkeln dunkler Bildanteile verbessert. (Aus/Tief/Mittel/Hoch) (Diese Funktion ist in den folgenden Modi verfügbar: AV(CVBS), Component, HDMI-DTV, Display Port-DTV.) Dynamische Farbe Stellt die Farben für ein lebendigeres, satteres und klareres Bild ein. Mit Hilfe dieser Funktion (Aus/Tief/Hoch) werden der Farbton, die Sättigung und die Leuchtkraft erhöht, sodass die Farben Rot, Blau, Grün und Weiß klarer erscheinen. (Diese Funktion ist in den folgenden Modi verfügbar: AV(CVBS), Component, HDMI-DTV, Display Port-DTV.) Reines Weiss Macht den weißen Bereich des Bildschirms heller und weißer. (Aus/Tief/Hoch) Hautfarbe Erkennt den Hautbereich des Videos und passt ihn an die natürliche Hautfarbe an. Rauschunterdrü- Dient zum Entfernen von Bildrauschen bis zu einem gewissen Punkt, ohne das Originalbild zu ckung beeinträchtigen. (Diese Funktion ist in den folgenden Modi verfügbar: AV(CVBS), Component, (Aus/Tief/Mittel/Hoch) HDMI-DTV, Display Port-DTV.) Dig. Rauschunterdr. Mit dieser Option wird Bildrauschen reduziert, das beim Erstellen von digitalen Videosignalen (Aus/Tief/Mittel/Hoch) entsteht. Gamma Legen Sie Ihren eigenen Gammawert fest. (Tief/Mittel/Hoch) Bei hohen Gammawerten ist das Bild auf dem Monitor weißlich. Bei geringen Gammawerten werden die Bilder mit hohem Kontrast angezeigt. Schwarzwert » Gering: Die Darstellung des Bildes wird dunkler. (Tief/Hoch) »...
Seite 45: Einstellungen Im Menü Audio
Ton-Modus Die beste Tonqualität wird automatisch entsprechend dem aktuellen Videotyp ausgewählt. Modus Standard Das ansprechendste und natürlichste Audio. Musik Wählen Sie diese Option, um den ursprünglichen Sound beim Wiedergeben von Musik zu genießen. Kino Wählen Sie diese Option, um großartigen Sound zu genießen. Sport Wählen Sie diese Option beim Ansehen von Sportsendungen. Spiel Für dynamischen Sound beim Spielen. HINWEIS Wenn die Tonqualität oder die Lautstärke nicht dem von Ihnen gewünschten Standard ent- spricht, wird der Einsatz eines separaten Home Theaters oder Verstärkers empfohlen, um den unterschiedlichen Benutzerumgebungen gerecht zu werden. Option Infinite Sound Die Infinity Sound-Option von LG bietet 5.1-Kanal-Stereo-Sound mit zwei Lautsprechern. Höhen Steuert die dominierenden Töne in der Tonausgabe. Wenn Sie die Höhen aufdrehen, erhöht sich der höhere Frequenzbereich der Tonausgabe. Bässe Sorgt für eine weichere Tonausgabe. Wenn die Bässe verstärkt werden, erhöht sich auch die Aus- gangsfrequenz. Grundeinstellung Setzt den Audio-Modus auf die Standardeinstellung zurück. Digital Audio HDMI/DisplayPort: Gibt den Ton des digitalen Signals der HDMI- und Display-Ausgänge über Input den Lautsprecher am Monitor wieder. Audio In: Gibt den Ton über den Lautsprecher am Monitor wieder, indem die HDMI- und Display- Ausgänge mit dem Audio-Eingang verbunden werden. Lautsprecher EIN: Aktiviert den Lautsprecher am Monitor. (* Der Lautsprecher am Monitor ist separat erhältlich.) AUS: Deaktiviert den Lautsprecher am Monitor. Verwenden Sie diese Option, wenn Sie externe...
Seite 46: Einstellungen Im Menü Zeit
ANPASSEN VON EINSTELLUNGEN Einstellungen im Menü ZEIT ZEIT Bewegen Drücken Sie die Taste MENU (Menü), um zu den Hauptme- • Uhr ꔋ nüs zu gelangen. • Ausschaltzeit : Aus • Einschaltzeit : Aus Drücken Sie die Navigationstasten, um zu ZEIT zu gelangen, • Sleep Timer : Aus und drücken Sie OK. • Einschaltverzögerung : Aus • Autom. Aus : Ein Drücken Sie die Navigationstasten, um zur gewünschten • Autom. Bereitschaftsbetrieb : Ein Einstellung oder Option zu gelangen, und drücken Sie OK. - Um zur vorherigen Stufe zurückzukehren, drücken Sie BACK (Zurück). Drücken Sie abschließend EXIT (Ausgang). Um zum vorherigen Menü zurückzukehren, drücken Sie BACK (Zurück). In der folgenden Tabelle werden die verfügbaren Zeiteinstellungen beschrieben: Einstellung Beschreibung Stellt die Uhrzeit-Funktion ein. Ein-/Ausschaltzeit Stellt die Uhrzeit ein, zu der der Monitor eingeschaltet/ausgeschaltet wird. Sleep Timer Legt fest, nach Ablauf welcher Zeitdauer sich der Monitor ausschaltet. Wenn Sie den Monitor aus- und wieder einschalten, wird der Sleep Timer deaktiviert. Einschaltverzöge- Wenn mehrere Monitore angeschlossen sind, werden diese nacheinander mit einer gewissen rung Verzögerung eingeschaltet, um eine Überlastung zu verhindern.
Seite 47: Allgemeine Bedienung
ANPASSEN VON EINSTELLUNGEN Allgemeine Bedienung OPTION Bewegen Drücken Sie die Taste MENU (Menü), um zu den Hauptme- • Sprache (Language) ꔋ nüs zu gelangen. • Betriebsanzeige • ISM Methode : Normal Drücken Sie die Navigationstasten, um zu OPTION zu • DPM-Auswahl : Ein gelangen, und drücken Sie OK. • Ausfallsicherung : Aus Drücken Sie die Navigationstasten, um zur gewünschten • Werkseinstellung Einstellung oder Option zu gelangen, und drücken Sie OK. • Set ID - Um zur vorherigen Stufe zurückzukehren, drücken Sie • Kachel Modus BACK (Zurück). • PIP/PBP • Tastensperre : Aus Drücken Sie abschließend EXIT (Ausgang). • Produkt-/Dienstinfo Um zum vorherigen Menü zurückzukehren, drücken Sie BACK (Zurück). • Hochformat In der folgenden Tabelle werden die verfügbaren Optionseinstellungen beschrieben: Einstellung Beschreibung Sprache Dient zur Auswahl der Sprache, in der die Steuerungselemente angezeigt werden. (Language) Betriebsanzeige Mit dieser Funktion können Sie die Betriebsanzeige auf der Vorderseite des Geräts ein- oder ausschalten.
Seite 48 ANPASSEN VON EINSTELLUNGEN Einstellung Beschreibung Kachel Modus Kachel Modus Um diese Funktion zu verwenden: - Muss eine Anzeige mit verschiedenen anderen Geräten erfolgen. - Müssen Sie eine Funktion nutzen, die mit Verteiler und RS-232C an ein RGB-Kabel angeschlossen werden kann. Gehen Sie in den Teil Modus, wählen Sie Teil-Ausrichtung, und stellen Sie die Kennung des Geräts an der jeweiligen Position ein. * Erst nach Drücken der SET-Taste werden die Einstellungen gespeichert. - Teil Modus: Spalte x Zeile (S = 1, 2, 3, 4, 5 Z = 1, 2, 3, 4, 5) - 5 x 5 verfügbar. - Es kann sowohl ein integrierter Bildschirm als auch eine Einzelanzeige konfi- guriert werden. Auto Konfig. Stellt Position, Uhr und Taktrate des Bildschirms automatisch ein. Während der Konfiguration flimmert das angezeigte Bild möglicherweise eini- ge Sekunden lang. Position Verschieben Sie die Anzeigeposition in horizontaler und vertikaler Richtung. Größe Stellt die horizontale und vertikale Größe der Anzeige entsprechend der Einfassung ein. Natürlich Damit das Bild natürlich aussieht, wird der Teil zwischen den Bildschirmen weggelassen. Grundeinstellung Funktion zum Initialisieren und Beenden des Tile Modus. Alle Tile-Einstellungen werden beendet, wenn der Tile Modus beendet wird, und der Bildschirm wieder in dem Vollbildmodus wechselt. PIP/PBP Zur Anzeige von Videos und Bildern auf dem USB-Gerät auf einem einzelnen Monitor durch Unterteilung in Haupt- und Unteranzeigen. Option Modus Stellt die Art der sekundären Anzeige ein. *AUS: Deaktiviert die sekundäre Anzeige. *PIP (Picture In Picture) (BIB (Bild im Bild)): Zeigt die sekundäre Anzeige in der Hauptanzeige an.
Seite 49 ANPASSEN VON EINSTELLUNGEN Teil Modus Diesem Monitor können zusätzliche Monitore als Teile hinzugefügt werden, um einen großen, geteilten Bild- schirm zu erstellen. • 3X3: • 2X1: • 2X2: • Aus: Mit 2 Monitoren Mit 4 Monitoren Mit 9 Monitoren Wenn die Option Teil Modus deaaktiviert ist ID 3 ID 2 ID 2 ID 2 ID 1 ID 1 ID 1 ID 6 ID 4 ID 5 ID 3 ID 4 Teil ID ID 9 ID 8 ID 7 • 4X4: • 5X5: Mit 16 Monitoren Mit 25 Monitoren ID 3 ID 4 ID 5 ID 2 ID 1 ID 1 ID 2 ID 3 ID 4 ID 8...
Seite 50 ANPASSEN VON EINSTELLUNGEN PIP/PBP HINWEIS Hierüber werden Videos und Fotos auf dem USB- Der Nebenbildschirm wird nur bei Verwendung Gerät auf einem einzelnen Monitor, angezeigt, eines USB-Geräts unterstützt. indem sie auf Haupt- und Nebenbildschirm verteilt werden. (Siehe S.40 Nebenbildschirm Modus Komponente *PIP (Picture In Picture, Bild im Bild): Zeigt die Nebenbildschirmanzeige auf dem Hauptbildschirm an. Hauptbildschirm *PBP (Picture By Picture, Bild für Bild): Zeigt die HDMI/DVI-D/ Nebenbildschirmanzeige neben dem Hauptbildschirm Display Port Neben- Größe und Position können nur im PIP-Modus Haupt- bildschirm bildschirm geändert werden. Wenn die PBP-Funktion ausgewählt ist, wird die Option „Format“ im Menü BILD deaktiviert (festge- legt auf 16:9). Während der Verwendung der PBP-Funktion ist Position die Funktion „Kachel Modus“ nicht verfügbar. Vor der Verwendung der PIP- oder PBP-Funktion Stellt die Position des Nebenbildschirms ein (oben müssen Sie die Tonausgabe auswählen. (Wählen links, unten links, oben rechts, unten rechts). Sie entweder „Hauptbildschirm“ oder „Nebenbild- schirm“ aus.) Falls im Tonwahlfeld weder Hauptbildschirm noch Nebenbildschirm gewählt und das OSD entweder nach Ablauf einer bestimmten Zeit oder durch Drü- cken von Beenden oder Zurück ausgeblendet wird, wird der PIP/PBP-Nebenbildschirm nicht aktiviert.
Seite 51 ANPASSEN VON EINSTELLUNGEN Picture ID Mit der Bild ID können Sie die Einstellungen Wenn Sie die linke oder rechte Pfeiltaste eines bestimmten Geräts (Bildschirms) ändern, drücken oder wiederholt die Ein-Taste betäti- indem Sie einen einzelnen IR-Empfänger für gen, wechselt die Bild ID zwischen Aus und 0 Multi-Vision verwenden. Das Gerät, das das - 4. Wählen Sie die gewünschte ID aus. IR-Signal empfängt, gibt die Daten über den RS232-Anschluss an die anderen Geräte weiter. Jedes Gerät wird durch seine Set ID identifiziert. Bild ID Beachten Sie beim Zuweisen der Bild ID per Fernbedienung, dass nur Bildschirme mit derselben ◀ ▶ Bild ID und Set ID über die Fernbedienung bedient werden können. Schließen Wenn Sie die Set ID jedem Gerät mit Multi- POWER POWER Vision zuweisen und anschließend die Bild ID IR-Empfänger IR Receiver IR Receiver über die rote Taste auf Ihrer Fernbedienung ENERGY INPUT ENERGY INPUT auswählen, wird dieser Tastenbefehl für MONITOR MONITOR das Gerät mit derselben Set ID und Bild ID SAVING SAVING RS232C RS232C...
Seite 52: Einstellungen Im Menü Netzwerk
ANPASSEN VON EINSTELLUNGEN Einstellungen im Menü NETZWERK NETZWERK Bewegen • Playername vergeben ꔋ Drücken Sie die Taste MENU (Menü), um zu den Hauptme- • Netzwerkeinst. : Kabelgebunden nüs zu gelangen. • Netzwerkstatus : Nicht verbunden • Server-IP-Einstellungen für den Player Drücken Sie die Navigationstasten, um zu NETZWERK zu • Server-IP-Status : Nicht verbunden gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zur gewünschten Einstellung oder Option zu gelangen, und drücken Sie OK. - Um zur vorherigen Stufe zurückzukehren, drücken Sie BACK (Zurück). Drücken Sie abschließend EXIT (Ausgang). Um zum vorherigen Menü zurückzukehren, drücken Sie BACK (Zurück). In der folgenden Tabelle werden die verfügbaren Optionseinstellungen beschrieben: Einstellung Beschreibung Playername Legt den in SuperSign Manager verwendeten Playernamen fest (bis zu 20 Zeichen). vergeben Netzwerkeinst. Konfiguriert die Netzwerkeinrichtung Netzwerkstatus Zeigt den Netzwerkstatus an - Verbindung mit Internet hergestellt: Extern verbunden - Verbindung mit dem Heimnetzwerk hergestellt: Nur intern verbunden - Nicht verbunden: Wenn keine Netzwerkverbindung besteht Server-IP- Stellt die IP-Adresse des Computers (Servers) ein, auf dem SuperSign Manager installiert ist. Einstellungen für den Player Server-IP-Status Zeigt den Status der Verbindung mit dem Server an.
Seite 53: Herstellen Von Verbindungen
HERSTELLEN VON VERBINDUNGEN HERSTELLEN VON VERBINDUNGEN Schließen Sie mehrere externe Geräte auf der Rückseite des Monitors an. Wählen Sie das gewünschte externe Gerät aus, und verbinden Sie es, wie in der folgenden Abbildung gezeigt, mit dem Monitor. Überprüfen Sie den Anschlusstyp des externen Geräts. Gehen Sie zur entsprechenden Abbildung, und überprüfen Sie die Anschlussdetails. HD Receiver AV(CVBS) HDMI - Siehe S.54 HDMI - Siehe S.54 - Siehe S.52 DVI - Siehe S.51 DVI - Siehe S.51 Component AV(CVBS) - Siehe S.52 AV(CVBS) - Siehe S.52 - Siehe S.52 Component - Siehe S.52 Component - Siehe S.52 Speaker Speichergerät – Siehe S.24 Gaming device Camcorder/Camera HDMI - Siehe S.18 HDMI - Siehe S.54 HDMI - Siehe S.54 DVI - Siehe S.18 DVI - Siehe S.51 AV(CVBS) RGB - Siehe S.14 AV(CVBS) - Siehe S.52 - Siehe S.52 LAN - Siehe S.53 Component - Siehe S.52 Component Display Port - Siehe S.16 - Siehe S.52 HINWEIS Wenn Sie eine Spielekonsole mit dem Monitor verbinden, verwenden Sie das mit der Konsole mitgelieferte Kabel.
Seite 54: Dvi-Anschluss
HERSTELLEN VON VERBINDUNGEN Anschluss an HD-Receiver, HDMI-Anschluss DVD-Player, Camcorder, Überträgt digitale Video- und Audiosignale von einem Kamera, Spielekonsole externen Gerät an den Monitor. Verbinden Sie das oder Videorekorder externe Gerät, wie in der folgenden Abbildung ge- zeigt, mithilfe des HDMI-Kabels mit dem Monitor. Verbinden Sie einen HD-Receiver, DVD-Player oder Videorekorder mit dem Monitor, und wählen Sie den entsprechenden Eingangsmodus aus. Rückseite des Produkts. RGB/AV DVI IN AUDIO /COMPONENT OUT DVI-Anschluss RGB/AV /COMPONENT IN Überträgt digitale Videosignale von einem externen Gerät an den Monitor. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des DVI-Kabels mit dem Monitor. Schließen Sie ein optionales Audiokabel an, um (nicht enthalten) ein Audiosignal zu übertragen. Rückseite des Produkts. RGB/AV DVI IN AUDIO /COMPONENT OUT RGB/AV /COMPONENT IN (nicht enthalten) (nicht enthalten) HINWEIS...
Seite 55: Komponenten-Anschluss
HERSTELLEN VON VERBINDUNGEN Komponenten-Anschluss AV(CVBS)-Verbindung Überträgt analoge Video- und Audiosignale von ei- Überträgt analoge Video- und Audiosignale von nem externen Gerät an den Monitor. Verbinden Sie einem externen Gerät an den Monitor. Verbinden das externe Gerät mithilfe des 15-PIN-RCA-Kabels Sie das externe Gerät mithilfe des 15-poligen mit dem Monitor, wie in der folgenden Abbildung RCA-Kabels mit dem Monitor, wie in der folgenden gezeigt. Verwenden Sie das Komponenten-Kabel, Abbildung gezeigt. um Bilder im Vollbildmodus anzuzeigen. Rückseite des Produkts. Rückseite des Produkts. RGB/AV RGB/AV AUDIO AUDIO /COMPONENT OUT /COMPONENT OUT RGB/AV RGB/AV AUDIO AUDIO /COMPONENT OUT /COMPONENT OUT RGB/AV RGB/AV /COMPONENT IN /COMPONENT IN RGB/AV RGB/AV /COMPONENT IN /COMPONENT IN (nicht enthalten)
Seite 56: Verbinden Mit Dem Lan
HERSTELLEN VON VERBINDUNGEN Verbinden mit dem LAN Anschließen eines USB-Geräts Verbinden Sie ein USB-Speichergerät wie einen LAN-Verbindung USB-Flash-Speicher, eine externe Festplatte, einen MP3-Player oder einen USB-Kartenleser für Speicherkarten mit dem Monitor, und greifen Sie auf das USB-Menü zu, um verschiedene Multimediadateien zu verwenden. Verwendung eines Routers (Switch) Wechseln Produkt Network Verwendung des Internets. oder Network Produkt...
Seite 57: Verketten Von Monitoren
HERSTELLEN VON VERBINDUNGEN Verketten von Monitoren Verwenden Sie diese Funktion, um das RGB-Videosignal für andere Monitore freizugeben, ohne einen separaten Signalsplitter zu verwenden. • U m verschiedene, miteinander verbundene Produkte zu verwenden, schließen Sie ein Ende des Signal- ausgangskabels (15-poliges D-Sub-Signalkabel) am RGB OUT-Anschluss von Produkt 1 und das andere Ende am RGB IN-Anschluss der anderen Produkte an. RGB-Kabel 15-poliges D- Sub-Signalka- RGB/AV RGB/AV RGB/AV RGB/AV /COMPONENT OUT /COMPONENT OUT /COMPONENT OUT /COMPONENT OUT bel (max. 3 m) RGB/AV RGB/AV RGB/AV RGB/AV RGB/AV RGB/AV RGB/AV RGB/AV /COMPONENT OUT /COMPONENT OUT /COMPONENT OUT /COMPONENT OUT /COMPONENT IN /COMPONENT IN /COMPONENT IN...
Seite 58 FEHLERBEHEBUNG FEHLERBEHEBUNG Es wird kein Bild angezeigt. Problem Lösung Ist das Netzkabel des Geräts y Ü berprüfen Sie, ob das Netzkabel ordnungsgemäß an eine Steckdose angeschlossen? angeschlossen ist. Leuchtet die Betriebsanzeige? y Prüfen Sie, ob der Schalter eingeschaltet ist. y Wenden Sie sich eventuell an Ihren Kundendienst. D as Gerät ist eingeschaltet, die y Passen Sie Helligkeit und Kontrast erneut an. Betriebsanzeige leuchtet blau, y Möglicherweise muss die Beleuchtung repariert werden. aber der Bildschirm ist extrem dunkel. Leuchtet die Betriebsanzeige y W enn sich das Gerät im Energiespar-Modus befindet, bewegen Sie orange? die Maus, oder drücken Sie auf eine beliebige Taste. y Schalten Sie beide Geräte aus und wieder ein. W ird die Meldung „Außer Spezi- y D as Signal des PCs (Grafikkarte) befindet sich außerhalb des vertika- fikation“ angezeigt? len oder horizontalen Frequenzbereichs des Geräts. Stellen Sie den Frequenzbereich gemäß den technischen Daten in diesem Handbuch...
Seite 59 FEHLERBEHEBUNG Es erscheint die Meldung „Tastensperre Ein“. Problem Lösung Die Meldung „Tastensperre Ein“ y Die Sperre verhindert eine unbeabsichtigte Änderung der OSD- erscheint, wenn Sie auf die Einstellungen. Um die Sperre aufzuheben, gehen Sie zu 'Menü' und an- Menütaste drücken. schließend zu 'Option', und deaktivieren Sie die Option 'Tastensperre'. Es wird kein normales Bild angezeigt. Problem Lösung Ist der Bildschirm falsch positio- y Analoges D-Sub-Signal: Drücken Sie auf der Fernbedienung die Taste niert? „AUTO“, um automatisch den optimalen Bildschirmstatus für den ak- tuellen Modus auszuwählen. Wenn die Einstellung nicht Ihren Vorstel- lungen entspricht, verwenden Sie das OSD-Menü „Position“. y Überprüfen Sie, ob die Auflösung und Frequenz der Grafikkarte vom Gerät unterstützt werden. Wenn die Frequenz außerhalb des Bereichs liegt, stellen Sie sie im Menü „Display Setting“ (Display-Einstellung) auf den empfohlenen Wert. Sind im Hintergrund dünne Lini- y A naloges D-Sub-Signal: Drücken Sie auf der Fernbedienung die Taste en zu sehen? „AUTO“, um automatisch den optimalen Bildschirmstatus für den ak- tuellen Modus auszuwählen. Wenn die Einstellung nicht Ihren Vorstel- lungen entspricht, verwenden Sie das OSD-Menü „Uhr“. Es erscheint horizontales Rau- y Analoges D-Sub-Signal: Drücken Sie auf der Fernbedienung die Taste schen, oder die Zeichen wirken „AUTO“, um automatisch den optimalen Bildschirmstatus für den ak- unscharf.
Seite 60 FEHLERBEHEBUNG Die Audiofunktion funktioniert nicht. Problem Lösung Kein Ton? y Überprüfen Sie, ob das Audiokabel ordnungsgemäß angeschlossen ist. y Passen Sie die Lautstärke an. y Ü berprüfen Sie, ob der Ton ordnungsgemäß eingestellt ist. Der Ton ist zu dumpf. y Wählen Sie die entsprechende Einstellung zum Abstimmen des Tons aus. Der Ton ist zu leise. y P assen Sie die Lautstärke an. Die Bildschirmfarbe ist nicht normal. Problem Lösung Der Bildschirm hat eine zu ge- y L egen Sie die Anzahl der Farben auf mehr als 24 Bit (True Color) fest. ringe Farbauflösung (16 Far- Wählen Sie unter Windows „Systemsteuerung“ - „Anzeige“ - „Einstel- ben). lungen“ - „Farbtabelle“ aus. D ie Bildschirmfarbe ist nicht sta- y Überprüfen Sie den Verbindungsstatus des Signalkabels. Oder setzen bil, oder das Bild ist einfarbig. Sie die Grafikkarte des PCs erneut ein.
Seite 61: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN 42VS20 42VX30MS LCD-Bildschirm Bildschirmtyp 1067,31 mm Wide (42 Zoll) TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallan- zeige) Bilddiagonale (sichtbarer Bereich): 1067,31 mm Pixelabstand 0,4845 mm (H) x 0,4845 mm (V) Videosignal Maximale Auflösung RGB: 1920 x 1080 mit 60 Hz HDMI/DVI/DP: 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Videokarte wird diese Opti- on möglicherweise nicht unterstützt. Empfohlene Auflösung RGB: 1920 x 1080 mit 60 Hz HDMI/DVI/DP: 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Videokarte wird diese Opti- on möglicherweise nicht unterstützt. Horizontale Frequenz RGB: 30 kHz bis 83 kHz HDMI/DVI/DP: 30 kHz bis 83 kHz Vertikale Frequenz RGB: 56 Hz bis 75 Hz HDMI/DVI/DP: 56 Hz bis 60 Hz Synchronisierungstyp Separat Sync., Composite-Sync., Digital Eingangsanschluss 15-poliges D-Sub, HDMI (digital), RS-232C, LAN, DVI, Display Port, USB Stromversorgung Nennspannung 100-240 V~, 50/60 Hz, 2,2 A Stromverbrauch Eingeschaltet: max. 170 W Ruhemodus: ≤ 1 W Ausgeschaltet: ≤ 0,5 W...
Seite 62 TECHNISCHE DATEN Abmessungen (Breite x Höhe x Tiefe) / Gewicht 967 mm x 561 mm x 125 mm / 17,5 kg 967 mm x 633 mm x 259 mm / 18,8 kg 967 mm x 561 mm x 126,5 mm / 18,25 kg 967 mm x 633 mm x 259 mm / 19,55 kg * Nur für Modelle verfügbar, die die Lautsprecher unterstützen. Audio RMS-Audioausgabe 10 W + 10 W (R + L) Eingangsempfindlichkeit 0,7 Veff Lautsprecherimpedanz 8 Ω Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Voran- kündigung ändern.
Seite 63 TECHNISCHE DATEN 47VS20 47VX30AS LCD-Bildschirm Bildschirmtyp 1192,87 mm Wide (47 Zoll) TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallan- zeige) Bilddiagonale (sichtbarer Bereich): 1192,87 mm Pixelabstand 0,5415 mm (H) x 0,5415 mm (V) Videosignal Maximale Auflösung RGB: 1920 x 1080 mit 60 Hz HDMI/DVI/DP: 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Videokarte wird diese Opti- on möglicherweise nicht unterstützt. Empfohlene Auflösung RGB: 1920 x 1080 mit 60 Hz HDMI/DVI/DP: 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Videokarte wird diese Opti- on möglicherweise nicht unterstützt. Horizontale Frequenz RGB: 30 kHz bis 83 kHz HDMI/DVI/DP: 30 kHz bis 83 kHz Vertikale Frequenz RGB: 56 Hz bis 75 Hz HDMI/DVI/DP: 56 Hz bis 60 Hz Synchronisierungstyp Separat Sync., Composite-Sync., Digital Eingangsanschluss 15-poliges D-Sub, HDMI (digital), RS-232C, LAN, DVI, Display Port, USB Stromversorgung Nennspannung 100-240 V~, 50/60 Hz, 3,0 A Stromverbrauch Eingeschaltet: max. 180 W Ruhemodus: ≤ 1 W Ausgeschaltet: ≤ 0,5 W Umgebungsbe- Temperatur im Betrieb 0 °C bis 40 °C...
Seite 64 TECHNISCHE DATEN Abmessungen (Breite x Höhe x Tiefe) / Gewicht 1079,5 mm x 624,6 mm x 122,9 mm / 22,2 kg 1079,5 mm x 697,7 mm x 298,3 mm / 23,6 kg 1079,5 mm x 624,6 mm x 129,2 mm / 23,0 kg 1079,5 mm x 697,7 mm x 298,3 mm / 24,4 kg * Nur für Modelle verfügbar, die die Lautsprecher unterstützen. Audio RMS-Audioausgabe 10 W + 10 W (R + L) Eingangsempfindlichkeit 0,7 Veff Lautsprecherimpedanz 8 Ω Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Voran- kündigung ändern.
Seite 65 TECHNISCHE DATEN 47VX30AF LCD-Bildschirm Bildschirmtyp 1192,87 mm Wide (47 Zoll) TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallan- zeige) Bilddiagonale (sichtbarer Bereich): 1192,87 mm Pixelabstand 0,5415 mm (H) x 0,5415 mm (V) Videosignal Maximale Auflösung RGB: 1920 x 1080 mit 60 Hz HDMI/DVI/DP: 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Videokarte wird diese Opti- on möglicherweise nicht unterstützt. Empfohlene Auflösung RGB: 1920 x 1080 mit 60 Hz HDMI/DVI/DP: 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Videokarte wird diese Opti- on möglicherweise nicht unterstützt. Horizontale Frequenz RGB: 30 kHz bis 83 kHz HDMI/DVI/DP: 30 kHz bis 83 kHz Vertikale Frequenz RGB: 56 Hz bis 75 Hz HDMI/DVI/DP: 56 Hz bis 60 Hz Synchronisierungstyp Separat Sync., Composite-Sync., Digital Eingangsanschluss 15-poliges D-Sub, HDMI (digital), RS-232C, LAN, DVI, Display Port, USB Stromversorgung Nennspannung 100-240 V~, 50/60 Hz, 3,0 A Stromverbrauch Eingeschaltet: max. 180 W Ruhemodus: ≤ 1 W Ausgeschaltet: ≤ 0,5 W Umgebungsbe- Temperatur im Betrieb 0 °C bis 40 °C dingungen...
Seite 66 TECHNISCHE DATEN Abmessungen (Breite x Höhe x Tiefe) / Gewicht 1079,1 mm x 624,2 mm x 116,3 mm / 22,4 kg 1079,1 mm x 697,5 mm x 298,3 mm / 23,8 kg 1079,1 mm x 697,5 mm x 122,6 mm / 23,2 kg 1079,1 mm x 697,5 mm x 298,3 mm / 24,6 kg * Nur für Modelle verfügbar, die die Lautsprecher unterstützen. Audio RMS-Audioausgabe 10 W + 10 W (R + L) Eingangsempfindlichkeit 0,7 Veff Lautsprecherimpedanz 8 Ω Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Voran- kündigung ändern.
Seite 67 TECHNISCHE DATEN 55VS20 LCD-Bildschirm Bildschirmtyp 1387,80 mm Wide (55 Zoll) TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallan- zeige) Bilddiagonale (sichtbarer Bereich): 1387,80 mm Pixelabstand 0,630 mm (H) x 0,630 mm (V) Videosignal Maximale Auflösung RGB: 1920 x 1080 mit 60 Hz HDMI/DVI/DP: 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Videokarte wird diese Opti- on möglicherweise nicht unterstützt. Empfohlene Auflösung RGB: 1920 x 1080 mit 60 Hz HDMI/DVI/DP: 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Videokarte wird diese Opti- on möglicherweise nicht unterstützt. Horizontale Frequenz RGB: 30 kHz bis 83 kHz HDMI/DVI/DP: 30 kHz bis 83 kHz Vertikale Frequenz RGB: 56 Hz bis 75 Hz HDMI/DVI/DP: 56 Hz bis 60 Hz Synchronisierungstyp Separat Sync., Composite-Sync., Digital Eingangsanschluss 15-poliges D-Sub, HDMI (digital), RS-232C, LAN, DVI, Display Port, USB Stromversorgung Nennspannung 100-240 V~, 50/60 Hz, 3,3 A Stromverbrauch Eingeschaltet: max. 260 W Ruhemodus: ≤ 1 W Ausgeschaltet: ≤ 0,5 W Umgebungsbe- Temperatur im Betrieb 0 °C bis 40 °C dingungen...
Seite 68 TECHNISCHE DATEN Abmessungen (Breite x Höhe x Tiefe) / Gewicht 1251 mm x 722 mm x 104 mm / 34,5 kg 1251 mm x 795 mm x 298 mm / 35,9 kg 1251 mm x 722 mm x 104 mm / 35,2 kg 1251 mm x 795 mm x 298 mm / 36,6 kg * Nur für Modelle verfügbar, die die Lautsprecher unterstützen. Audio RMS-Audioausgabe 10 W + 10 W (R + L) Eingangsempfindlichkeit 0,7 Veff Lautsprecherimpedanz 8 Ω Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Voran- kündigung ändern.
Seite 69: Power Indicator
TECHNISCHE DATEN DTV-Modus Unterstützter Modus RGB (PC) Horizontale Vertikale Auflösung Komponente HDMI/DTV Auflösung Frequenz (kHz) Frequenz (Hz) 480i 31,469 70,8 640 x 350 576i 31,468 70,8 720 x 400 480p 31,469 59,94 640 x 480 576p 37,5 640 x 480 720p 37,879 60,317 800 x 600 1080i 46,875 800 x 600 1080p 49,725 74,55 832 x 624 48,363 1024 x 768 60,123 75,029 1024 x 768 Power Indicator...
Seite 70: Funktion
IR-CODES IR-CODES Diese Funktion steht nicht bei allen Modellen zur Verfügung. Code (Hexa) Funktion HINWEIS Energy Saving (Energiesparen) ( ꕊ) TASTE DER FERNBEDIENUNG TASTE DER FERNBEDIENUNG (POWER) (EIN/AUS) (EIN/AUS) INPUT (EINGANG) TASTE DER FERNBEDIENUNG Monitor On (Monitor Ein) TASTE DER FERNBEDIENUNG Monitor Off (Monitor Aus) TASTE DER FERNBEDIENUNG MENU (MENÜ) TASTE DER FERNBEDIENUNG Aufwärts ( ꕌ) TASTE DER FERNBEDIENUNG Abwärts ( ꕍ) TASTE DER FERNBEDIENUNG Links (<) TASTE DER FERNBEDIENUNG Rechts (>) TASTE DER FERNBEDIENUNG OK ( ꔉ) TASTE DER FERNBEDIENUNG BACK (ZURÜCK) ( ꕉ) TASTE DER FERNBEDIENUNG EXIT (AUSGANG) TASTE DER FERNBEDIENUNG TASTE DER FERNBEDIENUNG TASTE DER FERNBEDIENUNG ( + ) TASTE DER FERNBEDIENUNG ( - ) MUTE (STUMM)
Seite 71: Rs-232C-Steuerung
RS-232C-STEUERUNG RS-232C-STEUERUNG Verwenden Sie dieses Verfahren, um mehrere Produkte an einen einzelnen PC anzuschließen. Sie können mehrere Produkte gleichzeitig verwenden, wenn Sie sie an einen einzelnen PC anschließen. Die Set ID im Menü „Option“ muss zwischen 1 und 99 liegen und darf nicht mehrmals vorkommen. Anschließen des Kabels Schließen Sie das RS-232C-Kabel wie in der Abbildung dargestellt an. Das RS-232C-Protokoll wird für die Kommunikation zwischen PC und Produkt verwendet. Von Ihrem PC aus können Sie das Produkt ein-/ausschalten, eine Eingangsquelle wählen oder das OSD-Menü anpassen. RS-232C-Kabel (nicht enthalten) Gerät 1 Gerät 2 Gerät 3 Gerät 4 RS-232C-Konfigurationen 7-adrige Konfigurationen (Standard RS-232C-Kabel) 3-adrige Konfigurationen (Nicht Standard) Set Set D-Sub 9 D-Sub 9 D-Sub 9 D-Sub 9 (Buchse) (Buchse) (Buchse) (Buchse) HINWEIS Bei Verwendung von 3-adrigen Verbindungen (nicht Standard) ist eine Verkettung von Monitoren über IR nicht möglich. Kommunikationsparameter Baudrate: 9600 Bit/s (UART) Datenlänge: 8 Bit Prüfbit: Ohne Stoppbit: 1 Bit Flusssteuerung: Ohne Übertragungscode: ASCII-Code Verwenden Sie ein Überkreuz-Kabel (Reverse-Kabel).
Seite 72 RS-232C-STEUERUNG Befehlsreferenzliste BEFEHL DATEN 01. Ein/Aus 00H bis 01H 02. Auswahl Signalquelle Siehe 02. Auswahl Signalquelle 03. Format Siehe 03. Format 04. Energie sparen Siehe 04. Energie sparen 05. Bildmodus 00H bis 04H 06. Kontrast 00H bis 64H 07. Helligkeit 00H bis 64H 08. Schärfe 00H bis 64H 09. Farbe 00H bis 64H 10. Farbton 00H bis 64H 11. Farbtemperatur 00H bis 64H 12. Horizontale Position 00H bis 64H 13. Vertikale Position 23H bis 41H 14. Horizontale Größe 00H bis 64H 15. Autom. Konfiguration 16. Balance 00H bis 64H 17. Audio-Modus 01H bis 05H 18. Höhen 00H bis 64H 19. Bässe 00H bis 64H 20. Lautsprecher 00H bis 01H...
Seite 73 RS-232C-STEUERUNG BEFEHL DATEN 40. Horizontale Tile-Position 00H bis 64H 41. Vertikale Tile-Position 23H bis 41H 42. Horizontale Tile-Größe 00H bis 32H 43. Kachel V-Größe 00H bis 32H 44. Natürlicher Modus (im Tile Modus) 00H bis 01H 45. DPM-Auswahl 00H bis 01H 46. Fernbedienungssperre/Tastensperre 00H bis 01H 47. Taste Siehe 47. Taste 48. OSD-Auswahl 00H bis 01H 49. Ablesen der Betriebszeit 50. Seriennummer Prüfung 51. Software-Version Hinweis: Während des USB-Betriebs, wie z. B. DivX oder EMF, werden keine Befehle außer Ein/Aus (ka) und Taste (mc) ausgeführt und als NG behandelt.
Seite 74 RS-232C-STEUERUNG Übertragungs-/Empfangsprotokoll Transmission [Command1][Command2][ ][Set ID][ ][Data][Cr] oder [Command1][Command2][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] [Command1]: Erster Befehl zum Steuern des Geräts. [Command2]: Zweiter Befehl zum Steuern des Geräts. [Set ID]: S et ID zur Kommunikation mit dem Gerät. Befehl für Test ist 00. [DATA]: Informationen, die an das Gerät übermittelt werden. [DATA1]: Informationen, die an das Gerät übermittelt werden. [DATA2]: Informationen, die an das Gerät übermittelt werden. [DATA3]: Informationen, die an das Gerät übermittelt werden. [Cr]: Zeilenschaltung. ASCII-Code „0x0D“. [ ]: ASCII-Code-Leerzeichen „0x20“. Acknowledgement [Command2][ ][Set ID][ ][OK/NG][Data][x] oder [Command2][ ][Set ID][ ][OK/NG][Data1][Data2][Data3][x] Wenn andere Funktionen „FF“-Daten auf der Basis dieses Formats übertragen, enthält die Bestäti- gungsdaten-Rückmeldung (Ack) Statusinformationen zu den einzelnen Funktionen. Hinweis: In diesem Modus sendet das Display die Bestätigung nach Abschluss des Einschaltvor- gangs. Zwischen Befehl und Bestätigung kann es zu einer Zeitverzögerung kommen. Umwandlung von hexadezimalen zu dezimalen Daten siehe „Echtdatenzuordnung“. Vom Display wird kein Bestätigungssignal gesendet, wenn Set ID im Übertragungssignal auf „00“ (= 0x00) gesetzt ist.
Seite 75 RS-232C-STEUERUNG 01. Ein/Aus (Befehl: k a) 04. Energie sparen (Befehl: j q) Zur Steuerung des Ein-/Ausschaltens des Displays. Zur Steuerung der Energiesparfunktion. Transmission Transmission [k][a][ ][Set ID][ ][Data][Cr] [j][q][ ][Set ID][ ][Data][Cr] Daten 00: Ausschalten Daten 00: Aus 01: Einschalten 01: Minimum FF: Status überprüfen 02: Mittel 03: Maxim Acknowledgement 05: Video stumm [a][ ][Set ID][ ][OK/NG][Data][x] Acknowledgement * W enn andere Funktionen „FF“-Daten auf [q][ ][Set ID][ ][OK/NG][Data][x] der Basis dieses Formats übertragen, enthält die Bestätigungsdaten-Rückmeldung (Ack) Statusinformationen zu den einzelnen Funktionen. * H inweis: In diesen Modi sendet das Display die Bestätigungsmeldung nach Abschluss des Einschaltvorgangs. Zwischen Befehl und Bestätigung kann es zu einer Zeitverzögerung kommen. * Zwischen Befehl und Bestätigung kann es zu einer gewissen Zeitverzögerung kommen. 05. Bildmodus (Befehl: d x) Zum Auswählen des Bildmodus. Transmission [d][x][ ][Set ID][ ][Data][Cr] 02. Auswahl Signalquelle (Befehl: x b) Zur Auswahl der Eingangsquelle für das Display.
Seite 76 RS-232C-STEUERUNG 07. Helligkeit (Befehl: k h) 10. Farbton (Befehl: k j) (Nur Video-Timing) Zum Einstellen der Bildschirmhelligkeit. Zum Einstellen des Bildschirmfarbtons. Transmission Transmission [k][h][ ][Set ID][ ][Data][Cr] [k][j][ ][Set ID][ ][Data][Cr] Daten 00 bis 64: Helligkeit 0 bis 100 Daten 00 bis 64: Farbton 0 bis 100 (R50 bis G50) Acknowledgement Acknowledgement [h][ ][Set ID][ ][OK/NG][Data][x]...
Seite 77 RS-232C-STEUERUNG 13. Vertikale Position (Befehl: f r) 16. Balance (Befehl: k t) Zum Bestimmen der vertikalen Position. Zur Einstellung der Balance. * Nur verfügbar bei ausgeschaltetem Kachelmodus. Transmission Transmission [k][t][ ][Set ID][ ][Data][Cr] [f][r][ ][Set ID][ ][Data][Cr] Daten 00 bis 64: Links 50 bis Rechts 50 Daten 00 bis 64: Unten -50 bis Oben 50 Acknowledgement * Der Betriebsbereich variiert je nach Auflösung des...
Seite 78 RS-232C-STEUERUNG 19. Bässe (Befehl: k s) 22. Lautstärkeregelung (Befehl: k f) Zur Einstellung der Bässe. Zum Einstellen der Lautstärke. Transmission Transmission [k][s][ ][Set ID][ ][Data][Cr] [k][f][ ][Set ID][ ][Data][Cr] Daten 00 bis 64: Bässe 0 bis 100 Daten 00 bis 64: Lautstärke 0 bis 100 Acknowledgement Acknowledgement [s][ ][Set ID][ ][OK/NG][Data][x] [f][ ][Set ID][ ][OK/NG][Data][x] 20. Lautsprecher (Befehl: d v) 23. ZEIT 1 (Jahr/Monat/Tag) (Befehl: f a) Zur Auswahl von Lautsprecher ein/aus. Einstellen der Werte für ZEIT 1 (Jahr/Monat/Tag). Transmission Transmission [d][v][ ][Set ID][ ][Data][Cr] [f][a][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] Daten 00: Aus Daten 1 00 bis 1E: 2000 bis 2030 01: Ein Daten 2 01 bis 0C: Januar bis Dezember Daten 3 01 bis 1F: 1 bis 31 Acknowledgement * Geben Sie “fa [Set ID] ff” ein, um die Werte für [v][ ][Set ID][ ][OK/NG][Data][x] ZEIT 1 zu prüfen. Acknowledgement [a][ ][Set ID][ ][OK/NG][Data1][Data2][Data3][x] 21. Stummschaltung (Befehl: k e) 24. ZEIT 2 (Stunde/Minute/Sekunde) (Befehl: f x) Für die Aktivierung/Deaktivierung des Bildschirm- Zum Einstellen der Werte für ZEIT 2(Stunde/ Minute/ Ruhezustands.
Seite 79 RS-232C-STEUERUNG 25. Ausschaltzeit (Wiederholungsmodus/ZEIT) 27. Eingabe der Einschaltzeit (Befehl: f u) (Befehl: f e) Einstellen der Funktion Eingabe der Einschaltzeit. Einstellen der Funktion „Ausschaltzeit Transmission (Wiederholungsmodus/ZEIT). [f][u][ ][Set ID][ ][Data][Cr] Transmission Daten 20: AV [f][e][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] 40: Component Daten1 00: Wiederholung Aus 60. RGB 01: Wiederholung Einmal 90: HDMI 02: Wiederholung Täglich 70: DVI 03: Wiederholung von Montag bis Freitag C0: DISPLAY PORT 04: Wiederholung von Montag bis Samstag * Prüfen Sie, ob ZEIT 1 und ZEIT 2 und 05: Wiederholung von Samstag bis Sonntag „OnTimer(Repeat Mode/Time)“ (Einschaltzeit 06: Wiederholung am Sonntag (Wiederholungsmodus/ZEIT)) eingestellt sind, bevor Daten2 01 bis 17: 00 bis 23 Stunden Sie diese Funktion konfigurieren. Daten3 01 bis 3B: 00 bis 59 Minuten Acknowledgement * Geben Sie “fe [Set ID] ff” ein, um die Werte für [u][ ][Set ID][ ][OK/NG][Data][x] „Off Timer(Repeat mode/ Time)“ (Ausschaltzeit (Wiederholungsmodus/ZEIT)) zu prüfen. * Prüfen Sie, ob ZEIT 1 und ZEIT 2 eingestellt sind, bevor Sie diese Funktion konfigurieren.
Seite 80 RS-232C-STEUERUNG 30. 4 Stunden aus (Befehl: m n) 33. Betriebsanzeige (Bereitschaftsanzeige) Einstellen der Funktion „4 Stunden aus“. (Befehl: f o) Einstellen der Funktion „Betriebsanzeige Transmission (Bereitschaftsanzeige)“. [m][n][ ][Set ID][ ][Data][Cr] Transmission Daten 00: „4 Stunden aus“ aus [f][o][ ][Set ID][ ][Data][Cr] 01: „4 Stunden aus“ ein Daten 00: Bereitschaftsanzeige aus Acknowledgement 01: Bereitschaftsanzeige ein [n][ ][Set ID][ ][OK/NG][Data][x] Acknowledgement [o][ ][Set ID][ ][OK/NG][Data][x] 31. Autom. Aus (Befehl: f g) Einstellen der Funktion „Autom. aus“. Transmission 34. Betriebsanzeige (Befehl: f p) [f][g][ ][Set ID][ ][Data][Cr] Einstellen der Funktion „Betriebsanzeige“. Daten 00: „Autom. aus“ aus Transmission 01: „Autom. aus“ ein [f][p][ ][Set ID][ ][Data][Cr] Acknowledgement Daten 00: Betriebsanzeige aus [g][ ][Set ID][ ][OK/NG][Data][x] 01: Betriebsanzeige ein Acknowledgement [p][ ][Set ID][ ][OK/NG][Data][x] 32. Sprache (Befehl: f i) Zum Festlegen der OSD-Sprache.
Seite 81 RS-232C-STEUERUNG 36. Grundeinstellung (Befehl: f k) 39. Kachel-ID (Befehl: d i) Zum Ausführen der Bild-, Bildschirm-, Ton- und Festlegen der Kachel-ID. Werkseinstellungen-Funktionen. Transmission Transmission [d][i][ ][Set ID][ ][Data][Cr] [f][k][ ][Set ID][ ][Data][Cr] Daten 01 bis E1: Kachel-ID 01 bis 225** Daten 00: Bild zurücksetzen FF: Lesen der Kachel-ID 01: Anzeige Grundeinstellung ** Daten konnten nicht größer als (Kachelzeile) x 02: Audio Grundeinstellung (Kachelspalte) eingestellt werden 03: Werkseinstellung Acknowledgement Acknowledgement [i][ ][Set ID][ ][OK/NG][Data][x] [k][ ][Set ID][ ][OK/NG][Data][x] * Der Wert NG wird zurückgegeben, wenn die Daten größer sind als (Kachelzeile) x (Kachelspalte), ausgenommen 0 x FF. 37. Tile Modus (Befehl: d d) Zum Auswählen von „Kachelmodus Aus/An“ und der Größe der Kachelzeile/Kachelspalte. 40. Horizontale Tile-Position (Befehl: d e) Transmission Zum Einstellen der horizontalen Kachelposition [d][d][ ][Set ID][ ][Data][Cr] *Nur verfügbar bei ausgeschaltetem natürlichen Daten 00 bis FF: 1. Byte – Wert der Kachelspalte Kachelmodus. 2. Byte – Wert der Kachelzeile Transmission *00, 01, 10, 11 bedeutet Kachelmodus Aus. [d][e][ ][Set ID][ ][Data][Cr] Acknowledgement Daten 00 bis 32: Links -50 bis Rechts 0 [d][ ][Set ID][ ][OK/NG][Data][x] (*Werte für Links/Rechts abhängig von Kachel...
Seite 82 RS-232C-STEUERUNG 42. Horizontale Tile-Größe (Befehl: d g) 45. DPM-Auswahl (Befehl: f j) Zum Einstellen der horizontalen Kachelgröße Einstellen der DPM-Funktion (Bildschirm- Stellen Sie die Kachel H-Position auf 0x32 (50) ein, Energiesparmodus). bevor Sie die Kachel H-Größe einstellen. Transmission * Nur verfügbar bei ausgeschaltetem natürlichen [f][j][ ][Set ID][ ][Data][x] Kachelmodus. Daten 00: DPM-Auswahl aus Transmission 01: DPM-Auswahl ein [d][g][ ][Set ID][ ][Data][Cr] Acknowledgement Daten 00 bis 32: 0 bis 50 [j][ ][Set ID][ ][OK/NG][Data][x] Acknowledgement [g][ ][Set ID][ ][OK/NG][Data][x] 46. Fernbedienungssperre/Tastensperre (Befehl: k m) Sperren der Tasten der Fernbedienung und der Tasten auf der Vorderseite der Anzeige. Transmission [k][m][ ][Set ID][ ][Data][Cr] 43. Kachel V-Größe (Befehl: d h) Daten 00: Sperre aus Einstellen der Größe „Tile Vertical“ (Kachel vertikal). 01: Sperre ein * Stellen Sie die Kachel V-Position auf 0 x 00 ein, * Wenn Sie die Tasten der Fernbedienung und bevor Sie die Kachel V-Größe einstellen. die Tasten auf der Vorderseite der Anzeige * Nur verfügbar bei ausgeschaltetem natürlichen aus irgendwelchen Gründen nicht nutzen Kachelmodus.
Seite 83 RS-232C-STEUERUNG 48. OSD-Auswahl (Befehl: k l) 51. Software-Version (Befehl: f z) Zum Ein-/Ausschalten des OSD (Bildschirmmenü). Zum Auslesen der Softwareversion. Transmission Transmission [k][l][ ][Set ID][ ][Data][Cr] [f][z][ ][Set ID][ ][Data][Cr] Daten 0 0: OSD Aus Daten FF: Daten sollten stets FF im 01: OSD ein Hexadezimalcode sein. Acknowledgement Acknowledgement [l][ ][Set ID][ ][OK/NG][Data][x] [z][ ][Set ID][ ][OK/NG][Data][x] 49. Ablesen der Betriebszeit (Befehl: d l) Zum Ablesen der bisherigen Betriebsstunden des Panels. Transmission [d][l][ ][Set ID][ ][Data][Cr] Daten F F: Daten sollten stets FF im Hexadezimalcode sein. Acknowledgement [l][ ][Set ID][ ][OK/NG][Data][x] * Zurückgegebene Daten geben Betriebsstunden im Hexadezimalformat an. 50. Seriennummer Prüfung (Befehl: f y) Zum Auslesen der Seriennummern. Transmission [f][y][ ][Set ID][ ][Data][Cr] Daten FF: Daten sollten stets FF im Hexadezimalcode sein. Acknowledgement [y][ ][Set ID][ ][OK/NG][Data][x]...
Seite 84 HINWEIS ENERGY STAR(EPA) wird nicht für das Modell 47VX30AF unterstützt. ENERGY STAR(EPA) Unterstützung 42/47/55VS20 42VX30MS 47VX30AS Stellen Sie sicher, dass Sie vor der Verwen- 47VX30AF dung des Produkts die Sicherheitsvorkehrun- gen gelesen haben. Bewahren Sie die CD mit dem Benutzer- handbuch für die zukünftige Verwendung gut E N E RGY STA R i s a s et of p owe r- zugänglich auf. saving guidelines issued by the U.S. Das Modell und die Seriennummer des SETs Environmental Protection Agency(EPA). befinden sich auf der Rückseite und auf einer As an ENERGY STAR Partner LGE U.
