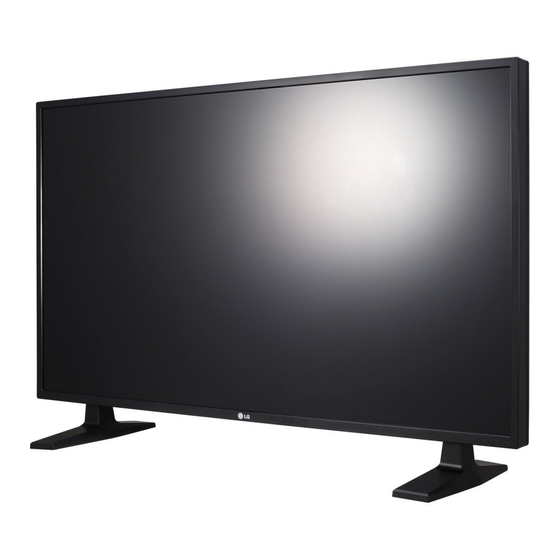

LG 42WL10MS Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. LG Anleitungen
  4. Monitore
  5. 42WL10MS
  6. Benutzerhandbuch
LG 42WL10MS Benutzerhandbuch

LG 42WL10MS Benutzerhandbuch

Monitor signage
Vorschau ausblenden Andere Handbücher für 42WL10MS:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BENUTZERHANDBUCH
MONITOR SIGNAGE
Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das
Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren
Verwendung auf.
MONITOR SIGNAGE-MODELLE
42WL10MS
47WL10MS
www.lg.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für LG 42WL10MS

Inhaltszusammenfassung für LG 42WL10MS

  • Seite 1 BENUTZERHANDBUCH MONITOR SIGNAGE Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. MONITOR SIGNAGE-MODELLE 42WL10MS 47WL10MS www.lg.com...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS INHALTSVERZEICHNIS - Netzwerkstatus LIZENZEN - Anschließen von USB-Speichergeräten - Durchsuchen von Dateien MONTAGE UND - Wiedergabe von Filmen VORBEREITUNG - Anzeigen von Fotos - Wiedergabe von Musik Auspacken - Inhaltsliste betrachten Optionales Zubehör - DivX® VOD-Anleitung Teile - Verwenden von PIP/PBP Montage des Standfußes Anschließen der Lautsprecher ANPASSEN VON Anwendung des Montagekabelbinders EINSTELLUNGEN IR-Empfänger Portrait Layout Zugriff auf die Hauptmenüs Wandmontage - Einstellungen im Menü BILD - Einstellungen im Menü AUDIO FERNBEDIENUNG - Einstellungen im Menü ZEIT - Allgemeine Bedienung - Bild ID...
  • Seite 3 INHALTSVERZEICHNIS IR-CODES RS-232C-STEUERUNG Anschließen des Kabels RS-232C-Konfigurationen Kommunikationsparameter Befehlsreferenzliste Übertragungs-/Empfangsprotokoll...

  • Seite 4: Lizenzen

    LIZENZEN LIZENZEN Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den Lizenzen erhalten Sie unter www.lg.com. Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern. ÜBER DIVX-VIDEO: DivX® ist ein digitales Videoformat der Firma DivX, Inc. Dieses Gerät ist offiziell DivX zertifiziert® zur Wiedergabe von DivX-Videos. Weitere Informationen und Software-Tools zum Konvertieren von Dateien in das DivX-Format finden Sie unter www.divx.com. ÜBER DIVX VIDEO-ON-DEMAND: Dieses DivX zertifizierte® Gerät muss registriert werden, damit Sie gekaufte DivX Video-on-Demand-Inhalte (VOD) wiedergeben können. Um einen Registrierungscode zu erhalten, rufen Sie im Einstellungsmenü des Gerätes den Bereich „DivX VOD“ auf. Weitere Informationen darüber, wie Sie Ihre Registrierung abschließen, finden Sie unter vod.divx.com. „DivX zertifiziert® für die Wiedergabe von DivX®- und DivX Plus™-HD-(H.264/ MKV-)Video bis zu 1080p HD und Premium-Inhalten.“ „DivX®, DivX zertifiziert® sowie die entsprechenden Logos sind Marken von DivX, Inc. und werden unter Lizenz verwendet.“ „Geschützt durch eines oder mehrere der folgenden US- Patente: 7,295,673; 7,460,668; 7,515,710; 7,519,274” In Lizenz von Dolby Laboratories gefertigt. Dolby und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

  • Seite 5: Montage Und Vorbereitung

    MONTAGE UND VORBEREITUNG MONTAGE UND VORBEREITUNG Auspacken Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Produkt und dem Zubehör. POWER MONITOR ENERGY INPUT SAVING . , ! PQRS WXYZ 1/a/A CLEAR - * # MARK BRIGHT NESS MUTE MENU AUTO S.MENU BACK EXIT TILE Fernbedienung und Batterien Netzkabel IR-Empfänger CD(Benutzerhandbuch, RGB-Kabel Montagekabelbinder SuperSign Software/ Benutzerhandbuch)/ Karte VORSICHT Um die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie keine Fälschungen.

  • Seite 6: Optionales Zubehör

    MONTAGE UND VORBEREITUNG Optionales Zubehör Optionale Zubehörteile zur Produktverbesserung können ohne vorherige Ankündigung geändert und neue Zubehörteile hinzugefügt werden. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. ST-200T SP-2000 Kabelhalter Standfuß Lautsprecher /Kabelbinder Schrauben Schrauben Durchmesser 4,0 mm x Steigung 0,7 mm Durchmesser 4,0 mm x Steigung 0,7 mm x Länge 10 mm (inkl. Spannscheibe) x Länge 8 mm (inkl. Spannscheibe) Standfußsatz Lautsprechersatz HINWEIS Kabelhalter/Kabelbinder sind in einigen Ländern und für einige Modelle möglicherweise nicht verfügbar. Optionales Zubehör ist nicht bei allen Modellen im Lieferumfang enthalten.

  • Seite 7: Teile

    MONTAGE UND VORBEREITUNG Teile Bildschirmtasten / Bildschirmanzeigen Anschlussfeld Bildschirmanzeigen Beschreibung INPUT (EINGANG) Ändert die Eingangsquelle. MENU (MENÜ) Öffnet und schließt die Hauptmenüs und speichert Ihre Eingaben. Zur Programmauswahl. Regelt die Lautstärke. AUTO/SET Zeigt das aktuelle Signal und den Modus an. (AUTOMATISCH Drücken Sie diese Taste, um die Anzeige automatisch anzupassen (im RGB-Modus /EINSTELLEN) verfügbar) Schaltet den Strom ein und aus. / I...

  • Seite 8: Montage Des Standfußes

    MONTAGE UND VORBEREITUNG Montage des Standfußes Anschließen der Lautsprecher - Nicht für alle Modelle zutreffend. - Nicht für alle Modelle zutreffend. Breiten Sie ein weiches Tuch auf einem Tisch Schließen Sie vor dem Installieren der aus und legen Sie denFernseher mit dem Lautsprecher ein Eingangssignalkabel Bildschirm nach unten auf dem Tuch ab. an. Verwenden Sie zum Organisieren und Befestigen der Kabel einen Kabelbinder. Befestigen Sie den Lautsprecher mit einer Schraube wie dargestellt. Schließen Sie dann das Lautsprecherkabel an. Befestigen Sie den Standfuß mit den Schrauben auf der Rückseite desFernsehers, wie in der Abbildung gezeigt. Schließen Sie die Lautsprecher an. Achten Sie auf die richtige Polarität.

  • Seite 9: Anwendung Des Montagekabelbinders

    MONTAGE UND VORBEREITUNG Anwendung des Montageka- IR-Empfänger belbinders Hierdurch kann ein Fernbedienungssensor an der Schließen Sie zunächst das zu verwendende von Ihnen gewünschten Stelle platziert werden. Eingangssignalkabel an. Führen Sie den Kabelbinder gemäß der Abbildung in die untere Öffnung an der Rückseite ein. 42WL10MS IR-Empfänger HINWEIS Der IR-Empfänger enthält einen Magneten. Wenn der IR-Empfänger an der Seite oder Unterseite des Produkts befestigt ist, kann er durch äußere Einwirkungen herunterfallen. Es wird empfohlen, ihn an der Rückseite des Produkts zu befestigen. 47WL10MS...

  • Seite 10: Portrait Layout

    MONTAGE UND VORBEREITUNG Portrait Layout Verwendung des Kensington-Sicherheitssystems Der Anschluss des Kensington-Sicherheitssystems Zur Installation im Hochformat drehen Sie den Mo- befindet sich an der Rückseite des Monitors. nitor von der Vorderseite gesehen 90 Grad gegen Weitere Informationen zur Installation und den Uhrzeigersinn. Verwendung finden Sie im Handbuch, das im Lieferumfang des Kensington-Sicherheitssystems enthalten ist, oder auf der Website unter http:// www.kensington.com. Schließen Sie das Kabel des Kensington- Sicherheitssystems am Monitor und an einem Tisch an. HINWEIS Das Kensington-Sicherheitssystem ist optional. Weiteres Zubehör erhalten Sie bei den meisten Elektrohändlern.

  • Seite 11: Wandmontage

    MONTAGE UND VORBEREITUNG Wandmontage VORSICHT Lassen Sie für eine ausreichende Belüftung Trennen Sie erst das Netzkabel, bevor Sie seitlich und zur Wand einen Abstand von 10 cm. den Monitor bewegen oder installieren. An- Detaillierte Montageanweisungen erhalten Sie von sonsten besteht Stromschlaggefahr. Ihrem Händler oder in der Montageanleitung der Wenn Sie den Monitor an einer Decke oder optionalen Wandmontagehalterung. Wandschräge montieren, kann er herunter- fallen und zu schweren Verletzungen führen. Verwenden Sie eine autorisierte Wandhalte- rung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fach- personal. 10 cm Z iehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am Monitor her- vorrufen und zum Erlöschen Ihrer Garantie 10 cm führen könnte. V erwenden Sie die Schrauben und Wand- 10 cm 10 cm halterungen, die der VESA-Norm entspre- chen. Schäden oder Verletzungen, die durch 10 cm unsachgemäße Nutzung oder die Verwen- dung von ungeeignetem Zubehör verursacht werden, fallen nicht unter die Garantie. Wenn Sie den Monitor an der Wand montieren, befestigen Sie die Wandhalterung (optional) an der HINWEIS Rückseite des Monitor-Geräts. Wenn Sie den Monitor mit der optionalen...
  • Seite 12 MONTAGE UND VORBEREITUNG Befestigen des Geräts an der Wand (optional) WARNUNG (Abhängig vom Modell) Wenn Sie ein Produkt an einem nicht ausreichend gesicherten Standort aufbauen, besteht die Gefahr, dass es herunterfällt.Viele Unfälle, besonders solche, die Kindern passieren, lassen sich vermeiden, wenn Sie folgende einfache Sicherheitsvorkehrungen treffen: » Verwenden Sie die vom Hersteller des Produkts empfohlenen Gehäuse und Standfüße. » Bauen Sie das Produkt nur an oder auf Möbelstücken auf, die das Gewicht des Produkts tragen können. » Stellen Sie sicher, dass das Produkt an den Kanten der tragenden Möbelstücke nicht hervorsteht. » Bauen Sie das Produkt nicht an oder auf hohen Möbelstücken wie Schränken oder Bücherregalen auf, ohne sowohl Setzen Sie die Ringschrauben oder Halte- das Möbelstück als auch das Produkt rungen und Schrauben an der Rückseite des ausreichend zu sichern. Geräts ein, und befestigen Sie sie. » Stellen Sie das Produkt nicht auf ein Tuch - Wenn an den Ringschraubenpositionen aus Stoff oder einem ähnlichen Material, Schrauben eingesetzt sind, entfernen Sie das zwischen dem Produkt und dem zunächst die Schrauben. tragenden Möbelstück liegt. Montieren Sie die Wandhalterungen mit den »...

  • Seite 13: Fernbedienung

    FERNBEDIENUNG FERNBEDIENUNG Die Beschreibungen in diesem Handbuch basieren auf den Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, und verwenden Sie den Monitor bestimmungsgemäß. Um die Batterien zu wechseln, öffnen Sie das Batteriefach, wechseln Sie die Batterien (1,5 V-AAA), legen Sie die und -Pole entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach. Gehen Sie zum Herausnehmen der Batterien in umgekehrter Reihenfolge vor. VORSICHT Verwenden Sie niemals alte zusammen mit neuen Batterien, da dies Schäden an der Fernbedienung hervorrufen kann. Stellen Sie sicher, dass die Fernbedienung auf den Sensor am Monitor gerichtet ist. POWER POWER MONITOR MONITOR MONITOR ENERGY ENERGY INPUT INPUT SAVING SAVING . , ! . , ! PQRS PQRS WXYZ WXYZ 1/a/A 1/a/A CLEAR CLEAR - * # - * # MARK...

  • Seite 14: Navigationstasten

    FERNBEDIENUNG POWER MONITOR ENERGY INPUT SAVING . , ! PQRS WXYZ 1/a/A CLEAR - * # MARK BRIGHT NESS MUTE MENU MENU AUTO AUTO S.MENU S.MENU BACK BACK TILE TILE EXIT EXIT POWER ENERGY INPUT MONITOR SAVING . , ! MENU (MENÜ) (Siehe S.39) ) PQRS WXYZ...

  • Seite 15: Verwenden Des Monitors

    VERWENDEN DES MONITORS VERWENDEN DES MONITORS Anschluss eines PCs Anschließen des RGB Überträgt das analoge Videosignal von Ihrem PC Ihr Monitor unterstützt Plug & Play*. an den Monitor. Verbinden Sie den PC und den Monitor wie in der folgenden Abbildung mithilfe des * Plug & Play: Mit dieser Funktion kann der Monitor 15-poligen D-Sub-Kabels. mit einem PC verwendet werden, ohne dass ein Wählen Sie die RGB-Eingangsquelle. Treiber installiert werden muss. Rückseite des Produkts. HINWEIS (nicht enthalten) Für optimale Bildqualität wird empfohlen, den HDMI-Anschluss des Monitors zu verwen- den. Zur Einhaltung der geltenden Normen ver- wenden Sie für das Gerät ein geschirmtes Signalschnittstellenkabel, z. B. ein 15-po- liges-D-Sub-Kabel und ein DVI-Kabel mit Ferritkern. Wenn Sie den kalten Monitor einschalten, kann das Bild flackern. Dies ist normal. Es können rote, grüne oder blaue Punkte auf dem Bildschirm erscheinen. Dies ist normal. Wenn das Kabel länger als das mitgelieferte D-Sub-Signalkabel (15-polig) ist, können bestimmte Bilder verschwommen aussehen. PC/MAC VORSICHT Macintosh-Adapter Schließen Sie das Ein- (nicht enthalten) gangskabel an, und sichern Sie es, indem HINWEIS Sie die Schrauben im Uhrzeigersinn festzie- Verwenden Sie den Macin- hen.

  • Seite 16: Anschließen Des Dvi

    VERWENDEN DES MONITORS Anschließen des DVI HDMI-Anschluss Überträgt das digitale Videosignal von Ihrem PC Überträgt digitale Video- und Audiosignale vom PC an den Monitor. Verbinden Sie den PC und den an den Monitor. Verbinden Sie den PC mithilfe des Monitor wie in der Abbildung mithilfe des DVI- HDMI-Kabels mit dem Monitor, wie in der folgen- Kabels. den Abbildung gezeigt. Wählen Sie am Monitor die DVI-Eingangsquelle. Wählen Sie die HDMI-Eingangsquelle. Rückseite des Produkts. Rückseite des Produkts. (nicht enthalten) (nicht enthalten) (nicht enthalten) HINWEIS Verwenden Sie ein High-Speed-HDMI™- Kabel. Wenn Sie den Ton nicht im HDMI-Modus hören, prüfen Sie die PC-Umgebung. Bei einigen PCs müssen Sie die Standardaudio- ausgabe manuell auf HDMI umstellen. Um den HDMI-PC-Modus zu verwenden, müssen Sie für PC/DTV den PC-Modus wäh- len. Wenn Sie HDMI PC verwenden, kann es zu Kompatibilitätsproblemen kommen.

  • Seite 17: Ir-Empfängerverbindung

    VERWENDEN DES MONITORS IR-Empfängerverbindung Ermöglicht die Verwendung einer kabelgebunde- nen Fernbedienung oder einer IR-Empfängerer- weiterung. Rückseite des Produkts. HINWEIS Stellen Sie sicher, dass das Stromkabel nicht an eine Steckdose angeschlossen ist.

  • Seite 18: Einstellen Des Bildschirms

    VERWENDEN DES MONITORS Einstellen des Bildschirms Anpassen der Bildoptionen Anpassen der einfachen und erweiterten Optionen Auswahl eines Bildmodus jedes Bildmodus für optimale Darstellung. Anzeige von Bildern mit optimalen Einstellungen Drücken Sie die Taste MENU (Menü), um zu den Hauptmenüs zu gelangen. durch Wahl eines der voreingestellten Bildmodi. Drücken Sie die Taste MENU (Menü), um zu Drücken Sie die Navigationstasten, um zu BILD zu gelangen, und drücken Sie OK. den Hauptmenüs zu gelangen. Drücken Sie die Navigationstasten, um zu Drücken Sie die Navigationstasten, um zu Bildmodus zu gelangen, und drücken Sie OK. BILD zu gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zum Drücken Sie die Navigationstasten, um zu gewünschten Bildmodus zu gelangen, und Bildmodus zu gelangen, und drücken Sie OK. drücken Sie OK. Drücken Sie die Navigationstasten, um zum Wählen Sie die folgenden Optionen, stellen Sie gewünschten Bildmodus zu gelangen, und diese ein, und drücken Sie OK. drücken Sie OK. Modus Beschreibung Option Beschreibung Lebhaft Optimiert Kontrast, Helligkeit, Farbe Beleuchtung. Passt die Bildschirmhelligkeit durch und Schärfe, um das Videobild an eine Steuerung der LCD-Beleuchtung an. geschäftliche Umgebung anzupassen. Wenn Sie die Helligkeit verringern, wird der Bildschirm dunkler, und der Standard Passt das Bild an eine normale Umge-...

  • Seite 19: Anpassen Der Optionen Für Die Verwendung Als Pc-Bildschirm

    VERWENDEN DES MONITORS Ändern der Toneinstellung Erweiterte Zur Anpassung der erweiterten Steuerung Optionen. Siehe weitere Informationen zu erweiterten Auswahl eines Audio-Modus Optionen Siehe S.42. . Bild Zurück- Setzt die Optionen auf die Standard- Tonwiedergabe mit optimalen Einstellungen durch setzen einstellung zurück. Wahl eines voreingestellten Audio-Modus. Drücken Sie die Taste MENU (Menü), um zu Drücken Sie abschließend EXIT (Ausgang). Um zum vorherigen Menü zurückzukehren, den Hauptmenüs zu gelangen. drücken Sie BACK (Zurück). Drücken Sie die Navigationstasten, um zu AU- DIO zu gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zu Ton- Modus zu gelangen, und drücken Sie OK. Anpassen der Optionen für die Verwendung als PC-Bildschirm Drücken Sie die Navigationstasten, um zum gewünschten Audio-Modus zu gelangen, und Anpassen der Optionen jedes Bildmodus für opti- drücken Sie OK. male Darstellung. Diese Funktion ist im Modus RGB[PC] ver- Modus Beschreibung fügbar. Standard Wählen Sie diesen Modus aus, wenn Sie eine standardmäßige Tonqualität wün-...

  • Seite 20: Anpassen Der Audio-Optionen

    Drücken Sie die Navigationstasten, um zu einem der Eingangssignale zu gelangen, und Drücken Sie die Navigationstasten, um zum drücken Sie OK. gewünschten Audio-Modus zu gelangen, und drücken Sie OK. Input source Description Komponente Wiedergabe von Inhalten von Wählen Sie die folgenden Optionen, stellen Sie einem DVD-Player oder anderen diese ein, und drücken Sie OK. externen Geräten oder über Digital- empfänger. Stellt eine PC-Anzeige auf dem Option Beschreibung Bildschirm dar. Infinite Die Infinity Sound-Option von LG bietet HDMI Wiedergabe von Inhalten von Sound 5.1-Kanal-Stereo-Sound mit zwei Laut- einem PC, einem DVD-Player oder sprechern. Digitalempfänger oder anderen Höhen Steuert die dominierenden Töne in HD-Geräten. der Tonausgabe. Wenn Sie die Höhen Wiedergabe von Inhalten von einem PC, einem DVD-Player oder aufdrehen, wird der höhere Frequenzbe- Digitalempfänger oder anderen reich der Tonausgabe verstärkt. HD-Geräten. Bässe Steuert die sanfteren Töne in der Spielt die auf dem USB-Gerät...

  • Seite 21: Einstellung Des Formats

    VERWENDEN DES MONITORS Einstellung des Formats Ändern der Bildgröße, um das Bild in einer optimalen Größe anzuzeigen, durch Drücken von ARC während des Fernsehens. VORSICHT Wenn auf dem Bildschirm über einen längeren Zeitraum ein stehendes Bild angezeigt wird, brennt sich dieses ein und führt zu einer dauerhaften Veränderung des Bildschirms. Dieses „Einbrennen“ wird nicht durch die Garantie abgedeckt. Zeigen Sie Standbilder nicht länger als zwei Stunden an, um das Einbrennen von Bildern zu verhindern. Wird das Format über einen längeren Zeitraum auf 4:3 eingestellt, kann es in dem Letterbox-Bereich des Bildschirms zum Einbrennen kommen. HINWEIS Sie können die Bildgröße auch über die Hauptmenüs ändern. Ab einer Videosignal-Auflösung von 720p oder höher schaltet das Gerät in den „Just Scan“-Modus um. MODE Komponente HDMI Format 16:9 Nur Scannen Zoom Kino-Zoom...
  • Seite 22 VERWENDEN DES MONITORS - 16:9: Mit folgender Auswahl haben Sie die Möglich- - 4:3: Mit der folgenden Auswahl können Sie das keit, das Bild horizontal in linearer Proportion anzu- Original-4:3-Format nutzen, links, und rechts auf passen, damit es den gesamten Bildschirm ausfüllt dem Bildschirm erscheinen graue Balken. (nützlich beim Betrachten von DVDs im Format 4:3). - Nur Scannen: Bei Auswahl dieser Option wird das - Zoom: Mit folgender Auswahl haben Sie die Mög- Bild auf die optimale Größe ohne Verluste einge- lichkeit, ein Bild ohne Veränderungen anzusehen, stellt. Hinweis: Wenn das Originalbild verrauscht wobei das Bild den gesamten Bildschirm füllt. Je- ist, können Sie das Rauschen an der Kante sehen. doch wird das Bild oben und unten abgeschnitten. Nur Scannen - 1:1: Das Format ist nicht vom Original aus einge- - Kino-Zoom: Wählen Sie „Kino-Zoom“, wenn Sie stellt. (Nur Display Port (PC), HDMI (PC), DVI-D das Bild mit den korrekten Proportionen anzei- (PC), RGB (PC)) gen möchten. Hinweis: Beim Vergrößern bzw. Verkleinern des Bilds wird dieses möglicherwei- se verzerrt.

  • Seite 23: Unterhaltung

    UNTERHALTUNG UNTERHALTUNG Herstellung der Verbindung mit So nehmen Sie die Netzwerkeinstellungen vor: (Auch wenn das Display bereits automatisch ver- einem kabelgebundenen Netz- bunden wurde, schadet ein nochmaliges Ausfüh- werk ren der Einrichtung nicht). Drücken Sie die Taste MENU (Menü), um zu (Abhängig vom Modell) den Hauptmenüs zu gelangen. Verbinden Sie das Display über den LAN-Port wie Drücken Sie die Navigationstasten, um zu in der folgenden Abbildung mit einem LAN (Local NETZWERK zu gelangen, und drücken Sie Area Network), und nehmen Sie die Netzwerkein- richtung vor. Drücken Sie die Navigationstasten, um Netz- Unterstützt nur kabelgebundene Verbindungen. werkeinst. auszuwählen, und drücken Sie OK. Nach Herstellen der physischen Verbindung müssen Sie eventuell die Netzwerkeinrichtung Bei bereits vorgenommener Netzwerkeinrich- des Displays anpassen. Bei den meisten privaten tung wählen Sie Zurücksetzen. Die neuen Netzwerken wird das Display automatisch und Verbindungseinstellungen überschreiben die ohne weitere Einstellungen verbunden. aktuelle Netzwerkeinrichtung. Weitere Informationen erhalten Sie von Ihrem Wählen Sie Automatische IP-Einstellung Internetdienstanbieter oder aus Ihrem Routerhand- oder Manuelle IP-Einstellung aus. buch. - Bei Auswahl von Manuelle IP-Einstellung drücken Sie die Navigations- und Zifferntas- ten. IP-Adressen müssen manuell eingege- ben werden. - Automatische IP-Einstellung: Wählen Sie diese Option, wenn im LAN (Local Area Net- work) über eine kabelgebundene Verbindung ein DHCP-Server (Router) angeschlossen ist.

  • Seite 24: Netzwerkstatus

    Verwendung eines Routers möglicherweise belmodems für das Heimnetzwerk ziehen. nicht zulässig. Details erfahren Sie direkt von Schalten Sie das Gerät dann wieder ein, Ihrem Internetdienstanbieter. und/oder stecken Sie das Netzkabel wieder Netzwerkstatus in die Steckdose. Je nach Internetdienstanbieter und deren Nutzungsbedingungen kann die Anzahl der Drücken Sie die Taste MENU (Menü), um zu Geräte, die für die Internetdienste vorgese- den Hauptmenüs zu gelangen. hen sind, variieren. Details erfahren Sie von Drücken Sie die Navigationstasten, um zu Ihrem Internetdienstanbieter. NETZWERK zu gelangen, und drücken Sie LG ist nicht für Fehlfunktionen des Displays und/oder der Internetverbindung verant- wortlich, die durch Kommunikationsfehler im Drücken Sie die Navigationstasten, um Netz- Rahmen der Internetverbindung oder durch werkstatus auszuwählen. andere Geräte auftreten. LG ist nicht für Internetverbindungsprobleme Drücken Sie OK, um den Netzwerkstatus zu verantwortlich. prüfen. Möglicherweise treten unerwünschte Er- Drücken Sie abschließend EXIT (Ausgang). gebnisse auf, wenn die Geschwindigkeit der Netzwerkverbindung nicht den Anforde- Option Beschreibung rungen des Inhalts entspricht, auf den Sie Kehren Sie zum Menü für die Netzwer- Einstellung zugreifen möchten.

  • Seite 25: Anschließen Von Usb-Speichergeräten

    Filmdateien gespeichert sind. Bitte verwenden Sie nur USB-Speicher, die mit dem FAT32-Dateisystem bzw. dem NTFS-Dateisystem formatiert wurden, das VORSICHT vom Windows-Betriebssystem verwendet wird. Falls ein Speicher mit einem anderen Schalten Sie das Display nicht aus, und Dateisystem formatiert wurde, das nicht von entfernen Sie nicht das USB-Speichergerät, Windows unterstützt wird, wird der Speicher solange das Menü „EMF (Meine Medien)“ möglicherweise nicht erkannt. Schließen Sie das USB-Speichergerät, aktiviert ist. Dies könnte zu Dateiverlust oder sofern es eine externe Stromversorgung Beschädigung des USB-Speichergeräts benötigt (mehr als 0,5 A), an die Stromver- führen. sorgung an. Ansonsten wird das Gerät mögli- Sichern Sie die auf dem USB-Speichergerät cherweise nicht erkannt. enthaltenen Dateien regelmäßig, da es zu Verbinden Sie einen USB-Speicher mit dem einem Verlust oder Schäden an Dateien vom Hersteller gelieferten Kabel. kommen kann, was nicht von der Garantie Einige USB-Speichergeräte werden mögli- cherweise nicht unterstützt oder funktionie- abgedeckt wird. ren nicht störungsfrei. Die Art der Dateizuordnung des USB-Spei- chergeräts ist ähnlich wie bei Windows XP, und der Dateiname kann bis zu 100 Zeichen beinhalten. Sichern Sie wichtige Dateien, denn es be- steht die Möglichkeit, dass Daten auf einem USB-Speicher beschädigt werden. LG über- nimmt keine Verantwortung für entstehende Datenverluste.

  • Seite 26: Durchsuchen Von Dateien

    UNTERHALTUNG Wenn eine USB-Festplatte ohne externe Durchsuchen von Dateien Stromversorgung verbunden wird, wird das USB-Gerät möglicherweise nicht erkannt. Zugreifen auf Foto-, Musik- oder Filmlisten und Stellen Sie deshalb sicher, dass die externe Durchsuchen von Dateien: Stromversorgung angeschlossen ist. - Verwenden Sie zur externen Stromversor- Schließen Sie das USB-Speichergerät an. gung bitte ein entsprechendes Netzteil. Für Drücken Sie die Taste MENU (Menü), um zu ein USB-Kabel einer externen Stromversor- gung kann keine Garantie gewährt werden. den Hauptmenüs zu gelangen. Falls Ihr USB-Speichergerät mehrere Par- Drücken Sie die Navigationstasten, um zu Mei- titionen hat oder Sie ein USB-Lesegerät für ne Medien zu gelangen, und drücken Sie OK. verschiedene Speicherkartentypen verwen- den, können Sie bis zu 4 Partitionen oder Wählen Sie mithilfe der Navigationstasten aus USB-Speichergeräte verwenden. Filmliste, Fotoliste, Musikliste oder Inhalts- Wenn sich ein USB-Speicher in einem USB- verzeichnis aus, und drücken Sie OK. Mehrfachkartenleser befindet, wird mögli- cherweise die Datenträgerbezeichnung nicht erkannt. Falls das USB-Speichergerät nicht ord- nungsgemäß funktioniert, trennen Sie das Filmliste Fotoliste Musikliste Inhaltsverzeichnis Gerät und schließen es erneut an. Wie schnell ein USB-Speicher erkannt wird, ist von Gerät zu Gerät unterschiedlich. Falls das USB-Gerät im Standby-Modus an- Seite 1/1 Fotoliste geschlossen wurde, wird die entsprechende...

  • Seite 27: Unterstützte Dateiformate

    UNTERHALTUNG Unterstützte Dateiformate Musik Unterstützte Dateiformate Bitrate 32 bis 320 Movie DAT, MPG, MPEG, VOB, AVI, DIVX, MP4, y Abtastrate MPEG1 Layer3: 32 kHz, (Spiel- MKV, TS, TRP, TP, ASF, WMV, FLV) 44,1 kHz, 48 kHz film) y Abtastrate MPEG2 Layer3: 16 kHz, Spielfilm (*.mpg/*.mpeg/*dat/*.ts/*.trp/*.tp/*. 22,05 kHz, 24 kHz vob/*.mp4/*.mov/*.mkv/*.divx/*.avi/*.asf/*. y Abtastrate MPEG2.5 Layer3: 8 kHz, wmv/*.flv/*.avi (motion-jpeg)/*. 11,025 kHz, 12 kHz mp4 (motion-jpeg)/*.mkv (motion-jpeg)) Inhalt (bei Dateierweiterungen: *.cts/ *.cse unterstützte Datei Verwend- Spielfilm ung von Videoformat: DivX3.11, DivX4, DivX5, DivX6, Dateierweiterungen: *.mpg/*.mpeg/*.dat/*. SuperSign Xvid1.00, Xvid1.01, Xvid1.02, Xvid1.03, ts/*.trp/*.tp/*.vob/*.mp4/*.mov/*.mkv/*.avi/*. Manager) Xvid1.10 beta-1/beta-2, asf/*.wmv/*.avi (motion-JPEG)/*.mp4 (motion- JPEG)/*.mkv (motion-JPEG) Mpeg-1, Mpeg-2, Mpeg-4, H.264/AVC, VC1, JPEG, Sorenson H.263 Videoformat: MPEG1, MPEG2, MPEG4, H.264/ AVC, DivX 3.11, DivX 4.12, DivX 5.x, DivX 6, Audio-Format: Dolby Digital, AAC, Mpeg,...

  • Seite 28: Wiedergabe Von Filmen

    UNTERHALTUNG Wiedergabe von Filmen Geben Sie einen Film wieder. Geben Sie auf dem Display Videodateien wieder. Sie können auf dem Display alle auf einem USB-Speichergerät oder in einem freigegebenen HINWEIS Ordner auf einem PC gespeicherten Videodateien wiedergeben. Nicht unterstützte Dateien werden in der Vor- Drücken Sie die Navigationstasten, um zu Mei- schau nur durch das Symbol angezeigt. Anormale Dateien werden als Bitmap ange- ne Medien zu gelangen, und drücken Sie OK. zeigt Drücken Sie die Navigationstasten, um zu Filmliste zu gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zum gewünschten Ordner zu gelangen, und drü- Die Wiedergabe wird mit folgenden Tasten ge- cken Sie OK. steuert. Drücken Sie die Navigationstasten, um zur gewünschten Datei zu gelangen, und drücken Sie OK. Seite 1/1 Filmliste Laufwerk 1 Seite 1/1 USB extern ◄► ► 01:02:30 / 02:30:25 ■ ► ◄◄ ►► MENU Option Ausblenden Ausgang Taste...
  • Seite 29 1920 x 1080 bei 25/30 Bildern/Sek. bzw. 1280 x 720 bei 50/60 Bildern/Sek. werden ab- HINWEIS hängig von der Bildwiederholrate unterstützt. HD-Videos mit einer Auflösung von mehr Werte für Optionen, die in der Filmliste als 1920 x 1080 bei 25/30 Bildern/Sek. bzw. geändert werden, haben keinen Einfluss auf 1280 x 720 bei 50/60 Bildern/Sek. werden die Fotoliste und die Musikliste. abhängig von der Bildwiederholrate möglicher- Werte für Optionen, die in der Fotoliste weise nicht ordnungsgemäß wiedergegeben. bzw. der Musikliste geändert werden, Andere Filmdateitypen und -formate als die an- werden entsprechend in der Fotoliste und gegebenen funktionieren möglicherweise nicht der Musikliste geändert, jedoch nicht in der ordnungsgemäß. Filmliste. Die maximale Bitrate für abspielbare Spiel- Wird die Wiedergabe einer Videodatei ge- filmdateien beträgt 20 Mbit/s. (außer Motion stoppt, wird die erneute Wiedergabe wieder JPEG: 10 Mbit/s) an dem Punkt fortgesetzt, an dem zuvor LG garantiert keine einwandfreie Wiedergabe gestoppt wurde. von Profilen, die in H.264/AVC mit Level 4.1 oder höher codiert wurden. DTS-Audio wird nicht unterstützt. Die Wiedergabe von Spielfilmdateien mit einer Dateigröße von mehr als 30 GB wird nicht unterstützt. Eine DivX-Videodatei und die zugehörige Un- tertiteldatei müssen im selben Ordner gespei- chert sein. Der Name der Videodatei und der Name der Untertiteldatei müssen identisch sein, damit die Wiedergabe funktioniert.
  • Seite 30 UNTERHALTUNG Bei Auswahl von Set Video Play (Wählen Sie die Codeseite Unterstützte Sprachen Video-Wiedergabe aus): Latein1 Englisch, Spanisch, Französisch, Drücken Sie die Navigationstasten, um Picture Deutsch, Italienisch, Schwedisch, Fin- nisch, Niederländisch, Portugiesisch, Size (Bildgröße), Audio Language (Audio- Dänisch, Rumänisch, Norwegisch, sprache), Subtitle Language (Untertitelspra- Albanisch, Gälisch, Walisisch, Irisch, che) oder Repeat (Wiederholung) anzuzei- Katalanisch, Valencianisch gen. Latein2 Bosnisch, Polnisch, Kroatisch, Tschechisch, Slowakisch, Slowenisch, Drücken Sie die Navigationstasten, um zu den Serbisch, Ungarisch Optionen für die erforderlichen Anpassungen Latein4 Estnisch, Lettisch, Litauisch zu gelangen. Kyrillisch Bulgarisch, Makedonisch, Russisch, Ukrainisch, Kasachisch Menü Beschreibung Picture Size Wählt das gewünschte Bildformat Griechisch Griechisch (Bildgröße) für die Spielfilmwiedergabe aus. Türkisch Türkisch Audio Langu- Ändert während der Spielfilmwiedergabe Korean Korean...

  • Seite 31: Anzeigen Von Fotos

    UNTERHALTUNG Auswahl von Set Video (Video-Einstellungen). Seite 1/1 Fotoliste Drücken Sie die Navigationstasten, um zu den USB extern Laufwerk 1 Seite 1/1 Optionen für die erforderlichen Anpassungen zu gelangen. Bewegen Ansicht Seite Seitenwechsel Nummern ändern Markierungsmodus Ausgang Zur Musikliste Auswahl von Set Audio (Audio-Einstellungen). Seite 1/1 Fotoliste Drücken Sie die Navigationstasten, um zu den Markierungsmodus USB extern Laufwerk 1 Seite 1/1 Optionen Audio-Modus, Klare Stimme II oder Balance zu gelangen. Drücken Sie die Navigationstasten, um zu den Optionen für die erforderlichen Anpassungen zu gelangen. Ansicht Seite Seitenwechsel ewegen Markierungsmo- Alle markieren Mark. aufheben Ausgang Markierte anzeigen dus beenden Menü...
  • Seite 32 UNTERHALTUNG Verwendung der Fotooptionen ENERGY Drücken Sie die Taste ENERGY SA- VING (Energie sparen) mehrmals, um SAVING die Helligkeit des Bildschirms anzu- Verwenden Sie während der Ansicht von Fotos die passen. folgenden Optionen. y Dia-Geschw.: Wählen Sie die 01_a.jpg Geschwindigkeit der Dia-Show aus 2008/12/10 1920 x 1080 (Schnell, Mittel, Langsam). 479 KB TransitionEffect(Übergangseffek te): Ansichtsmodus für die Dia-Show festlegen. ◄ y BGM: Wählt einen Musikordner für die Hintergrundmusik aus. HINWEIS Während der Wiedergabe der ◄ ► 2/13 Hintergrundmusik kann der Musikordner nicht geändert MENU Ausgang Dia-Show Option Ausblenden ■ ► werden. Sie können nur den auf dem Optionen Anzahl der ausgewählten Fotos...
  • Seite 33 UNTERHALTUNG Bei Auswahl von Wählen Sie die Foto-Ansicht-Einstellungen aus: Drücken Sie die Navigationstasten, um zu Dia-Geschw wählen, Übergangseffekte oder BGM zu gelan- gen. Drücken Sie die Navigationstasten, um zu den Optionen für die erforderlichen Anpassungen zu gelangen. Option „Übergangseffekte“ Option Beschreibung Gleiten Schiebt das aktuelle Dia als Übergang zum nächsten Dia zur Seite. Stufen Lässt das aktuelle Dia als Übergang zum nächsten Dia Stufenform annehmen. Tür öffnen/ Lässt das aktuelle Dia als Übergang zum nächs- schließen ten Dia wie eine sich öffnende oder schließende Tür aussehen. Rollladen Lässt das aktuelle Dia als Übergang zum nächs- ten Dia wie einen Rollladen, der heruntergezogen wird, aussehen. Schließen Blendet das Dia als Übergang zum nächsten Dia aus.

  • Seite 34: Wiedergabe Von Musik

    UNTERHALTUNG Wiedergabe von Musik Bei Auswahl der Set Video (Video-Einstellun- gen): Drücken Sie die Navigationstasten, um zu Mei- Drücken Sie die Navigationstasten, um zu den ne Medien zu gelangen, und drücken Sie OK. Optionen für die erforderlichen Anpassungen zu gelangen. Drücken Sie die Navigationstasten, um zur Mu- sikliste zu gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zum gewünschten Ordner zu gelangen, und drü- Bei Auswahl der Set Audio (Audio-Einstellun- cken Sie OK. gen): Drücken Sie die Navigationstasten, um zur Drücken Sie die Navigationstasten, um zu den gewünschten Datei zu gelangen, und drücken Optionen Audio-Modus, Klare Stimme II oder Sie OK. Balance zu gelangen. Drücken Sie die Navigationstasten, um zu den Seite 1/1 Musikliste Optionen für die erforderlichen Anpassungen USB extern Laufwerk 1 Seite 1/1 001. - B01.mp3 002. -B02.mp3 003. B03.mp3 004. - B04.mp3 00:00 00:00 00:00 00:00 zu gelangen. 005. - B05.mp3 00:00 Seite Seitenwechsel Bewegen...
  • Seite 35 UNTERHALTUNG Tipps zum Abspielen von Musikdateien Die Wiedergabe wird mit folgenden Tasten ge- steuert. Diese Einheit unterstützt keine ID3-Tags, die in MP3-Dateien eingebettet sind. Seite 1/1 Musikliste 3 Datei(en) markiert Laufwerk 1 Seite 1/1 HINWEIS ► 004. - B04.mp3 005. - B05.mp3 006. - B06.mp3 007. - B07.mp3 008. - B08.mp3 Nicht unterstützte Dateien werden in der Vor- 00:00 00:00 00:00 00:00 00:00 ◄► 005. - B05.mp3 ► 02:30 / 03:25 schau nur durch das Symbol angezeigt. ■ ► ◄◄ ►► Wdg m. Foto MENU Option Ausblenden Ausgang Anormale Dateien werden als Bitmap ange- zeigt Taste Beschreibung...

  • Seite 36: Inhaltsliste Betrachten

    UNTERHALTUNG Inhaltsliste betrachten Musikoptionen Drücken Sie MENU (Menü), um zu den Wiedergabe der gespeicherten Dateien mithilfe Popup-Menüs zu gelangen. der Exportoption in SuperSign Manager. Drücken Sie die Navigationstasten, um zu Set Drücken Sie die Navigationstasten, um zu Mei- Audio Play (Audio-Wiedergabe-Einstellun- ne Medien zu gelangen, und drücken Sie OK. gen) oder Set Audio (Audio-Einstellungen) zu gelangen,und drücken Sie OK. Gehen Sie mithilfe der Navigationstasten zur Option „Musikliste“, und drücken Sie OK. Drücken Sie die Navigationstasten, um zum HINWEIS gewünschten Ordner zu gelangen, und drü- cken Sie OK. Werte für Optionen, die in der Filmliste geändert werden, haben keinen Einfluss auf Drücken Sie die Navigationstasten, um zur die Fotoliste und die Musikliste. gewünschten Datei zu gelangen, und drücken Werte für Optionen, die in der Fotoliste bzw. der Musikliste geändert werden, Sie OK. werden entsprechend in der Fotoliste und der Musikliste geändert, jedoch nicht in der Seite 1/1 Inhaltsverzeichnis Filmliste. USB extern Laufwerk 1 Seite 1/1 test1.cts test2.cts test3.cts test4.cts 07/01/2011 07/01/2011 07/01/2011 07/01/2011...

  • Seite 37: Divx® Vod-Anleitung

    UNTERHALTUNG DivX® VOD-Anleitung DivX® VOD-Abmeldung Melden Sie vom Gerät aus auf der Website www. divx.com/vod mit dem achtstelligen DivX-Deakti- DivX® VOD-Registrierung vierungscode ab. Um gekaufte oder geliehene DivX® VOD-Inhalte wiedergeben zu können, müssen Sie Ihr Gerät auf Drücken Sie die Taste MENU (Menü), um zu der Website www.divx.com/vod mit dem zehn- den Hauptmenüs zu gelangen. stelligen DivX-Registrierungscode anmelden. Drücken Sie die Navigationstasten, um zu Mei- Drücken Sie die Taste MENU (Menü), um zu ne Medien zu gelangen, und drücken Sie OK. den Hauptmenüs zu gelangen. Drücken Sie die blaue Taste. Drücken Sie die Navigationstasten, um zu Mei- Drücken Sie die Navigationstasten, um zu ne Medien zu gelangen, und drücken Sie OK. Deaktivierung zu gelangen, und drücken Sie Drücken Sie die blaue Taste. Drücken Sie die Navigationstasten, um zum Drücken Sie die Navigationstasten, um Ja zur DivX Registrierungscode zu gelangen, und Bestätigung auszuwählen. drücken Sie OK. Zeigen Sie den Registrierungscode Ihres Dis- Abmeldungscode: plays an. ******** Endgültige Abmeldung unter http://vod.divx.com Registrierung fortsetzen? Drücken Sie abschließend EXIT (Ausgang). Nein Um zum vorherigen Menü zurückzukehren, drücken Sie BACK (Zurück). Drücken Sie abschließend EXIT (Ausgang). Um zum vorherigen Menü zurückzukehren, Sie müssen Ihr Gerät zunächst registrieren, um DivX- geschützte Videos wiedergeben zu können.

  • Seite 38: Verwenden Von Pip/Pbp

    UNTERHALTUNG Verwenden von PIP/PBP Wählen Sie das Symbol PIP oder PBP aus der Wiedergabeliste aus. Zur Anzeige von Videos und Bildern auf dem USB-Gerät auf einem einzelnen Monitor durch Unterteilung in Haupt- und Unteranzeigen. (Siehe S.48) Drücken Sie die Taste MENÜ, um OPTION aufzurufen, und drücken Sie OK. Drücken Sie zur Auswahl von PIP oder PBP auf PIP/PBP, und drücken Sie anschließend 01:02:30 / 02:30:25 MENU Option Ausblenden Ausgang < Movie List > PIP/PBP Zurück Bewegen Modus Ein Position PIP Größe PBP Wählen Sie unter „Meine Medien“ die Option „Filmliste“ oder „Fotoliste“ aus. (Wenn PIP/ PBP ausgewählt ist, sind die Musik- und 2/13 Inhaltslisten deaktiviert.) MENU Option Ausblenden Ausgang Dia-Show < Photo List > Filmliste Fotoliste Musikliste...

  • Seite 39: Anpassen Von Einstellungen

    ANPASSEN VON EINSTELLUNGEN ANPASSEN VON EINSTELLUNGEN Zugriff auf die Hauptmenüs MARK Drücken Sie die Taste MENU (Menü), um zu den Hauptmenüs zu gelangen. BRIGHT NESS MUTE Drücken Sie die Navigationstasten, um zu einem der folgenden Menüs zu MENU AUTO S.MENU gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zur gewünschten Einstellung oder BACK TILE EXIT Option zu gelangen, und drücken Sie OK. Drücken Sie abschließend EXIT (Ausgang) Um zum vorherigen Menü zurückzukehren, drücken Sie BACK (Zurück). BILD (Siehe S.40) AUDIO (Siehe S.43) Passt die Bildgröße, die Passt die Tonqualität, den Bildqualität oder den Bild- Toneffekt oder die Lautstärke effekt an ZEIT (Siehe S.44) Stellt Uhrzeit und Datum oder die Timerfunktion ein. BILD AUDIO ZEIT OPTION (Siehe S.45) MEINE MEDIEN Passt die allgemeinen Einstel- (Siehe S.25) lungen an OPTION NETZWERK MEINE MEDIEN Gibt auf Ihrem USB- Speichergerät gespei-...

  • Seite 40: Einstellungen Im Menü Bild

    ANPASSEN VON EINSTELLUNGEN Einstellungen im Menü BILD BILD Bewegen • Format: 16:9 ꔋ Drücken Sie die Taste MENU (Menü), um zu den Haupt- • Energie sparen : Aus menüs zu gelangen. • Smart Energy Saving : Aus • Bildmodus : Standard Drücken Sie die Navigationstasten, um zu BILD zu gelan- • Beleuchtung. gen, und drücken Sie OK. • Kontrast • Helligkeit Drücken Sie die Navigationstasten, um zur gewünschten • Schärfe Einstellung oder Option zu gelangen, und drücken Sie OK. • Farbe - Um zur vorherigen Stufe zurückzukehren, drücken Sie • Tint BACK (Zurück). • Farbtemp. • Erweiterte Steuerung Drücken Sie abschließend EXIT (Ausgang). • Bild Zurücksetzen Um zum vorherigen Menü zurückzukehren, drücken Sie • Anzeige BACK (Zurück). In der folgenden Tabelle werden die verfügbaren Bildeinstellungen beschrieben: Einstellung Beschreibung Format Ändert die Bildgröße, um Bilder in optimaler Größe anzuzeigen (Siehe S.20). ). Energie spa- Energie spa- Stellt die Helligkeit des Bildschirms automatisch entsprechend der Umgebung ein.
  • Seite 41 ANPASSEN VON EINSTELLUNGEN Einstellung Beschreibung Anzeige Diese Option ist nur aktiviert, wenn an Ihrem PC die Signalquelle auf Analog (RGB-PC) und die (Nur im RGB-PC- Auflösung auf 1024x768, 1280x768, 1360x768 oder 1366x768 gestellt ist. Modus) Option Auflösung Wählt die passende Auflösung. Die empfohlene Auflösung für jedes Modell finden Sie unter „Technische Daten“ Siehe S.58. Auto Konfig. Automatische Einstellung von Position, Uhr und Taktrate des Bildschirms. Während der Konfiguration flimmert das angezeigte Bild möglicherweise einige Sekunden lang. Position/Größe/ Anpassung der Optionen nach der automatischen Konfiguration bei unklarem Taktrate Bild, insbesondere bei zitternden Zeichen. Grundeinstellung Setzt die Optionen auf die Standardeinstellung zurück. Optionen für den Bildmodus Einstellung Beschreibung Beleuchtung. P asst die Bildschirmhelligkeit durch Steuerung der LCD-Beleuchtung an. Wenn Sie die Hel- ligkeit verringern, wird der Bildschirm dunkler, und der Stromverbrauch reduziert sich ohne Verlust des Videosignals. Kontrast Erhöht oder verringert den Verlauf des Videosignals. Stellen Sie den Kontrast ein, wenn es zu einer Sättigung der hellen Bildanteile kommt. Helligkeit Zur Einstellung des Signalgrundpegels des Bilds. Stellen Sie die Helligkeit ein, wenn es zu einer Sättigung der dunklen Bildanteile kommt. Schärfe Zur Einstellung der Kantenschärfe an den Übergängen zwischen hellen und dunklen Berei- chen des Bilds. Je niedriger der eingestellte Wert, desto weicher erscheint das Bild. Farbe Zur Anpassung der Intensität aller Farben.
  • Seite 42 ANPASSEN VON EINSTELLUNGEN Erweiterte Bildoptionen Einstellung Beschreibung Dynamischer Passt den Kontrast optimal an die Helligkeit des Bildschirms an. Das Kontrast Bild wird durch Aufhellen heller Bildanteile und Abdunkeln dunkler Bildanteile verbessert. (Aus/Tief/Mittel/Hoch) (Diese Funktion ist in den folgenden Modi verfügbar: Component, HDMI-DTV, DVI-DTV) Dynamische Farbe Stellt die Farben für ein lebendigeres, satteres und klareres Bild ein. Mit Hilfe dieser Funktion (Aus/Tief/Hoch) werden der Farbton, die Sättigung und die Leuchtkraft erhöht, sodass die Farben Rot, Blau, Grün und Weiß klarer erscheinen. (Diese Funktion ist in den folgenden Modi verfügbar: Component, HDMI-DTV, DVI-DTV) Reines Weiss Macht den weißen Bereich des Bildschirms heller und weißer. (Aus/Tief/Hoch) Hautfarbe Erkennt den Hautbereich des Videos und passt ihn an die natürliche Hautfarbe an. Rauschunterdrü- Dient zum Entfernen von Bildrauschen bis zu einem gewissen Punkt, ohne das Originalbild ckung zu beeinträchtigen. (Diese Funktion ist in den folgenden Modi verfügbar: Component, HDMI- (Aus/Tief/Mittel/Hoch) DTV, DVI-DTV) Dig. Rauschunterdr. Mit dieser Option wird Bildrauschen reduziert, das beim Erstellen von digitalen Videosignalen (Aus/Tief/Mittel/Hoch) entsteht. Gamma Legen Sie Ihren eigenen Gammawert fest. (Tief/Mittel/Hoch) Bei hohen Gammawerten ist das Bild auf dem Monitor weißlich. Bei geringen Gammawerten werden die Bilder mit hohem Kontrast angezeigt. Schwarzwert » Gering: Die Darstellung des Bildes wird dunkler. (Tief/Hoch) »...

  • Seite 43: Einstellungen Im Menü Audio

    Ton-Modus Die beste Tonqualität wird automatisch entsprechend dem aktuellen Videotyp ausgewählt. Modus Standard Das ansprechendste und natürlichste Audio. Musik Wählen Sie diese Option, um den ursprünglichen Sound beim Wiedergeben von Musik zu genießen. Kino Wählen Sie diese Option, um großartigen Sound zu genießen. Sport Wählen Sie diese Option beim Ansehen von Sportsendungen. Spiel Für dynamischen Sound beim Spielen. HINWEIS Wenn die Tonqualität oder die Lautstärke nicht dem von Ihnen gewünschten Standard ent- spricht, wird der Einsatz eines separaten Home Theaters oder Verstärkers empfohlen, um den unterschiedlichen Benutzerumgebungen gerecht zu werden. Option Infinite Sound Die Infinity Sound-Option von LG bietet 5.1-Kanal-Stereo-Sound mit zwei Lautsprechern. Höhen Steuert die dominierenden Töne in der Tonausgabe. Wenn Sie die Höhen aufdrehen, erhöht sich der höhere Frequenzbereich der Tonausgabe. Bässe Sorgt für eine weichere Tonausgabe. Wenn die Bässe verstärkt werden, erhöht sich auch die Aus- gangsfrequenz. Grundeinstellung Setzt den Audio-Modus auf die Standardeinstellung zurück. Digital Audio HDMI/DisplayPort: Gibt den Ton des digitalen Signals der HDMI- und Display-Ausgänge über Input den Lautsprecher am Monitor wieder. Audio In: Gibt den Ton über den Lautsprecher am Monitor wieder, indem die HDMI- und Display- Ausgänge mit dem Audio-Eingang verbunden werden. Lautsprecher EIN: Aktiviert den Lautsprecher am Monitor. (* Der Lautsprecher am Monitor ist separat erhältlich.) AUS: Deaktiviert den Lautsprecher am Monitor. Verwenden Sie diese Option, wenn Sie externe...

  • Seite 44: Einstellungen Im Menü Zeit

    ANPASSEN VON EINSTELLUNGEN Einstellungen im Menü ZEIT ZEIT Bewegen Drücken Sie die Taste MENU (Menü), um zu den Hauptme- • Uhr ꔋ • Ausschaltzeit : Aus nüs zu gelangen. • Einschaltzeit : Aus Drücken Sie die Navigationstasten, um zu ZEIT zu gelangen, • Sleep Timer : Aus • Einschaltverzögerung : Aus und drücken Sie OK. • Autom. Aus : Ein Drücken Sie die Navigationstasten, um zur gewünschten • Autom. Bereitschaftsbetrieb : Ein Einstellung oder Option zu gelangen, und drücken Sie OK. - Um zur vorherigen Stufe zurückzukehren, drücken Sie BACK (Zurück). Drücken Sie abschließend EXIT (Ausgang). Um zum vorherigen Menü zurückzukehren, drücken Sie BACK (Zurück). In der folgenden Tabelle werden die verfügbaren Zeiteinstellungen beschrieben: Einstellung Beschreibung Stellt die Uhrzeit-Funktion ein. Ein-/Ausschaltzeit Stellt die Uhrzeit ein, zu der der Monitor eingeschaltet/ausgeschaltet wird. Sleep Timer Legt fest, nach Ablauf welcher Zeitdauer sich der Monitor ausschaltet. Wenn Sie den Monitor aus- und wieder einschalten, wird der Sleep Timer deaktiviert. Einschaltverzöge- Wenn mehrere Monitore angeschlossen sind, werden diese nacheinander mit einer gewissen rung Verzögerung eingeschaltet, um eine Überlastung zu verhindern.

  • Seite 45: Allgemeine Bedienung

    ANPASSEN VON EINSTELLUNGEN Allgemeine Bedienung OPTION Bewegen Drücken Sie die Taste MENU (Menü), um zu den Hauptme- • Sprache (Language) ꔋ • Betriebsanzeige nüs zu gelangen. • ISM Methode : Normal Drücken Sie die Navigationstasten, um zu OPTION zu • DPM-Auswahl : Ein • Ausfallsicherung : Aus gelangen, und drücken Sie OK. • Werkseinstellung Drücken Sie die Navigationstasten, um zur gewünschten • Set ID • Kachel Modus Einstellung oder Option zu gelangen, und drücken Sie OK. • PIP/PBP - Um zur vorherigen Stufe zurückzukehren, drücken Sie • Tastensperre : Aus BACK (Zurück). • Produkt-/Dienstinfo • Hochformat Drücken Sie abschließend EXIT (Ausgang). Um zum vorherigen Menü zurückzukehren, drücken Sie BACK (Zurück). In der folgenden Tabelle werden die verfügbaren Optionseinstellungen beschrieben: Einstellung Beschreibung Sprache Dient zur Auswahl der Sprache, in der die Steuerungselemente angezeigt werden. (Language) Betriebsanzeige Mit dieser Funktion können Sie die Betriebsanzeige auf der Vorderseite des Geräts ein- oder ausschalten.
  • Seite 46 ANPASSEN VON EINSTELLUNGEN Einstellung Beschreibung Kachel Modus Kachel Modus Um diese Funktion zu verwenden: - Muss eine Anzeige mit verschiedenen anderen Geräten erfolgen. - Müssen Sie eine Funktion nutzen, die mit Verteiler und DVI angeschlossen werden kann. Gehen Sie in den Teil Modus, wählen Sie Teil-Ausrichtung, und stellen Sie die Kennung des Geräts an der jeweiligen Position ein. * Erst nach Drücken der SET-Taste werden die Einstellungen gespeichert. - Teil Modus: Spalte x Zeile (S = Größe 1 bis 15, Z = Größe 1 bis 15) - 15 x 15 verfügbar. - Es kann sowohl ein integrierter Bildschirm als auch eine Einzelanzeige konfi- guriert werden. Auto Konfig. Stellt Position, Uhr und Taktrate des Bildschirms automatisch ein. Während der Konfiguration flimmert das angezeigte Bild möglicherweise eini- ge Sekunden lang. Position Verschieben Sie die Anzeigeposition in horizontaler und vertikaler Richtung. Größe Stellt die horizontale und vertikale Größe der Anzeige entsprechend der Einfassung ein. Natürlich Damit das Bild natürlich aussieht, wird der Teil zwischen den Bildschirmen weggelassen. Grundeinstellung Funktion zum Initialisieren und Beenden des Tile Modus. Alle Tile-Einstellungen werden beendet, wenn der Tile Modus beendet wird, und der Bildschirm wieder in dem Vollbildmodus wechselt. PIP/PBP Zur Anzeige von Videos und Bildern auf dem USB-Gerät auf einem einzelnen Monitor durch Unterteilung in Haupt- und Unteranzeigen. Option Modus Stellt die Art der sekundären Anzeige ein. *AUS: Deaktiviert die sekundäre Anzeige. *PIP (Picture In Picture) (BIB (Bild im Bild)): Zeigt die sekundäre Anzeige in der Hauptanzeige an.
  • Seite 47 ANPASSEN VON EINSTELLUNGEN Teil Modus Diesem Monitor können zusätzliche Monitore als Teile hinzugefügt werden, um einen großen, geteilten Bild- schirm zu erstellen. • 3X3: • 1X2: • 2X2: • Aus: Mit 2 Monitoren Mit 4 Monitoren Mit 9 Monitoren Wenn die Option Teil Modus deaaktiviert ist ID 3 ID 2 ID 2 ID 2 ID 1 ID 1 ID 1 ID 6 ID 4 ID 5 ID 3 ID 4 Teil ID ID 9 ID 8 ID 7 • 4X4: • 5X5: Mit 16 Monitoren Mit 25 Monitoren ID 3 ID 4 ID 5 ID 2 ID 1 ID 1 ID 2 ID 3 ID 4 ID 8...
  • Seite 48 ANPASSEN VON EINSTELLUNGEN PIP/PBP HINWEIS Hierüber werden Videos und Fotos auf dem USB- Der Nebenbildschirm wird nur bei Verwendung Gerät auf einem einzelnen Monitor, angezeigt, eines USB-Geräts unterstützt. indem sie auf Haupt- und Nebenbildschirm verteilt werden. (Siehe S.38 Nebenbildschirm Modus Komponente *PIP (Picture In Picture, Bild im Bild): Zeigt die Hauptbildschirm Nebenbildschirmanzeige auf dem Hauptbildschirm an. *PBP (Picture By Picture, Bild für Bild): Zeigt die HDMI/ DVI Nebenbildschirmanzeige neben dem Hauptbildschirm Größe und Position können nur im PIP-Modus geändert werden. Wenn die PBP-Funktion ausgewählt ist, wird die Neben- Haupt- bildschirm Option „Format“ im Menü BILD deaktiviert (festge- bildschirm legt auf 16:9). Während der Verwendung der PBP-Funktion ist die Funktion „Kachel Modus“ nicht verfügbar. Vor der Verwendung der PIP- oder PBP-Funktion Position müssen Sie die Tonausgabe auswählen. (Wählen Sie entweder „Hauptbildschirm“ oder „Nebenbild- Stellt die Position des Nebenbildschirms ein (oben schirm“ aus.) links, unten links, oben rechts, unten rechts). Falls im Tonwahlfeld weder Hauptbildschirm noch Nebenbildschirm gewählt und das OSD entweder nach Ablauf einer bestimmten Zeit oder durch Drü- cken von Beenden oder Zurück ausgeblendet wird, wird der PIP/PBP-Nebenbildschirm nicht aktiviert.
  • Seite 49 ANPASSEN VON EINSTELLUNGEN Bild ID Mit der Bild ID können Sie die Einstellungen Wenn Sie die linke oder rechte Pfeiltaste eines bestimmten Geräts (Bildschirms) ändern, drücken oder wiederholt die Ein-Taste betäti- indem Sie einen einzelnen IR-Empfänger für gen, wechselt die Bild ID zwischen Aus und 0 Multi-Vision verwenden. Zwischen einem Monitor - 4. Wählen Sie die gewünschte ID aus. mit Infrarot-Empfänger und anderen Monitoren, AUDIO (RGB/DVI) RS-232C OUT RS-232C OUT RS-232C OUT die über Audiokabel verbunden sind, kann eine Verbindung hergestellt werden. Jedes Gerät wird Bild ID RS-232C IN RS-232C IN RS-232C IN REMOTE durch seine Set ID identifiziert. Beachten Sie beim CONTROL IN Zuweisen der Bild ID per Fernbedienung, dass nur ◀ ▶ Bildschirme mit derselben Bild ID und Set ID über die Fernbedienung bedient werden können. Schließen IR-Empfänger Wenn Sie die Set ID jedem Gerät mit Multi- POWER POWER Vision zuweisen und anschließend die Bild ID...

  • Seite 50: Einstellungen Im Menü Netzwerk

    ANPASSEN VON EINSTELLUNGEN Einstellungen im Menü NETZWERK NETZWERK Bewegen • Playername vergeben ꔋ Drücken Sie die Taste MENU (Menü), um zu den Hauptme- • Netzwerkeinst. : Kabelgebunden nüs zu gelangen. • Netzwerkstatus : Nicht verbunden • Server-IP-Einstellungen für den Player Drücken Sie die Navigationstasten, um zu NETZWERK zu • Server-IP-Status : Nicht verbunden gelangen, und drücken Sie OK. Drücken Sie die Navigationstasten, um zur gewünschten Einstellung oder Option zu gelangen, und drücken Sie OK. - Um zur vorherigen Stufe zurückzukehren, drücken Sie BACK (Zurück). Drücken Sie abschließend EXIT (Ausgang). Um zum vorherigen Menü zurückzukehren, drücken Sie BACK (Zurück). In der folgenden Tabelle werden die verfügbaren Optionseinstellungen beschrieben: Einstellung Beschreibung Playername Legt den in SuperSign Manager verwendeten Playernamen fest (bis zu 20 Zeichen). vergeben Netzwerkeinst. Konfiguriert die Netzwerkeinrichtung Netzwerkstatus Zeigt den Netzwerkstatus an - Verbindung mit Internet hergestellt: Extern verbunden - Verbindung mit dem Heimnetzwerk hergestellt: Nur intern verbunden - Nicht verbunden: Wenn keine Netzwerkverbindung besteht Server-IP- Stellt die IP-Adresse des Computers (Servers) ein, auf dem SuperSign Manager installiert ist. Einstellungen für den Player Server-IP-Status Zeigt den Status der Verbindung mit dem Server an.

  • Seite 51: Herstellen Von Verbindungen

    HERSTELLEN VON VERBINDUNGEN HERSTELLEN VON VERBINDUNGEN Schließen Sie mehrere externe Geräte auf der Rückseite des Monitors an. Wählen Sie das gewünschte externe Gerät aus, und verbinden Sie es, wie in der folgenden Abbildung gezeigt, mit dem Monitor. Überprüfen Sie den Anschlusstyp des externen Geräts. Gehen Sie zur entsprechenden Abbildung, und überprüfen Sie die Anschlussdetails. HD Receiver Component - Siehe S.53 HDMI - Siehe S.52 HDMI - Siehe S.52 DVI - Siehe S.52 DVI - Siehe S.52 Component - Siehe S.53 Component - Siehe S.53 Speaker Speichergerät – Siehe S.25 Gaming device Camcorder/Camera RGB - Siehe S.15 HDMI - Siehe S.52 HDMI - Siehe S.52 HDMI - Siehe S.16 DVI - Siehe S.52 Component - Siehe S.53 DVI - Siehe S.16 Component - Siehe S.53 LAN - Siehe S.53 HINWEIS Wenn Sie eine Spielekonsole mit dem Monitor verbinden, verwenden Sie das mit der Konsole mitgelieferte Kabel. Wir empfehlen Ihnen, den mitgelieferten optionalen Lautsprecher zu verwenden.

  • Seite 52: Dvi-Anschluss

    HERSTELLEN VON VERBINDUNGEN Anschluss an HD-Receiver, HDMI-Anschluss DVD-Player, Camcorder, Überträgt digitale Video- und Audiosignale von einem Kamera, Spielekonsole externen Gerät an den Monitor. Verbinden Sie das oder Videorekorder externe Gerät, wie in der folgenden Abbildung ge- zeigt, mithilfe des HDMI-Kabels mit dem Monitor. Verbinden Sie einen HD-Receiver, DVD-Player oder Videorekorder mit dem Monitor, und wählen Rückseite des Produkts. Sie den entsprechenden Eingangsmodus aus. DVI-Anschluss Überträgt digitale Videosignale von einem externen Gerät an den Monitor. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des DVI-Kabels mit dem Monitor. Schließen Sie ein optionales Audiokabel an, um ein Audiosignal zu übertragen. Rückseite des Produkts. (nicht enthalten) (nicht enthalten) HINWEIS Verwenden Sie ein High-Speed-HDMI™-Kabel. High-Speed-HDMI™-Kabel sind für die Über- tragung von HD-Signalen bis zu 1080p und (nicht enthalten) höher getestet.

  • Seite 53: Komponenten-Anschluss

    HERSTELLEN VON VERBINDUNGEN Verbinden mit dem LAN Komponenten-Anschluss Überträgt analoge Video- und Audiosignale von ei- Verwendung eines Routers (Switch) nem externen Gerät an den Monitor. Verbinden Sie das externe Gerät mithilfe des 15-PIN-RCA-Kabels mit dem Monitor, wie in der folgenden Abbildung Wechseln gezeigt. Verwenden Sie das Komponenten-Kabel, um Bilder im Vollbildmodus anzuzeigen. Rückseite des Produkts. Produkt Network (nicht enthalten) Verwendung des Internets. (nicht enthalten) Network Produkt Anschließen eines USB-Geräts Verbinden Sie ein USB-Speichergerät wie einen USB-Flash-Speicher, eine externe Festplatte, einen MP3-Player oder einen USB-Kartenleser für Speicherkarten mit dem Monitor, und greifen Sie auf das USB-Menü zu, um verschiedene Multimediadateien zu verwenden. HINWEIS Beim Anschließen an den Komponenten- Anschluss mithilfe der gemeinsamen Schnittstelle muss der Anschluss mit der Eingangsquelle übereinstimmen. Ansonsten kann es zu Geräuschen kommen. oder...

  • Seite 54: Verketten Von Monitoren

    HERSTELLEN VON VERBINDUNGEN Verketten von Monitoren Nutzen Sie diese Funktion, um das digitale Videosignal von Ihrem Computer auf mehrere Monitore zu übertragen. Verbinden Sie das Eingangskabel (DVI-Kabel) mit dem DVI-IN-Anschluss des ersten Monitors. Verbinden Sie ein Ende des Eingangskabels mit dem Computer. Verbinden Sie ein Ende des Eingangskabels mit dem DVI-OUT-Anschluss des ersten Monitors und das andere Ende mit dem DVI-IN-Anschluss des zweiten Monitors. DVI-Kabel Produkt 1 Produkt 2 Produkt 3 Produkt 4 DVI-Kabel (nicht enthalten) HINWEIS Die Anzahl der Monitore, die an einen Ausgang angeschlossen werden können, hängt vom Signal- status und der Anzahl der verfügbaren Kabel ab. Bei gutem Signalstatus und ausreichender Menge an verfügbaren Kabeln können bis zu 9 Monitore angeschlossen werden. Wenn Sie mehr Monitore anschließen möchten, wird empfohlen, einen Verteiler zu verwenden. Beim Verbinden von mehreren Geräten im In/Out-Format sollten verlustfreie Kabel verwendet werden. „DVI OUT“ funktioniert nicht, wenn ein Produkt eines Fremdanbieters angeschlossen wird.
  • Seite 55 FEHLERBEHEBUNG FEHLERBEHEBUNG Es wird kein Bild angezeigt. Problem Lösung Ist das Netzkabel des Geräts y Ü berprüfen Sie, ob das Netzkabel ordnungsgemäß an eine Steckdose angeschlossen? angeschlossen ist. W ird die Meldung „Außer Spezi- y D as Signal des PCs (Grafikkarte) befindet sich außerhalb des vertika- fikation“ angezeigt? len oder horizontalen Frequenzbereichs des Geräts. Stellen Sie den Frequenzbereich gemäß den technischen Daten in diesem Handbuch ein. * Maximale Auflösung RGB: 1920 x 1080 mit 60 Hz HDMI/DVI: 1920 x 1080 mit 60 Hz W ird die Meldung „Signalkabel y D as Signalkabel zwischen PC und Gerät ist nicht angeschlossen. prüfen“ angezeigt? Überprüfen Sie das Signalkabel. y D rücken Sie zur Prüfung des Eingangssignals die Taste INPUT (EIN- GANG) auf der Fernbedienung. Wenn das Gerät angeschlossen wird, erscheint die Meldung „Unknown Product“ (Unbekanntes Gerät). Problem Lösung Haben Sie den Treiber instal-...
  • Seite 56 FEHLERBEHEBUNG Es wird kein normales Bild angezeigt. Problem Lösung Ist der Bildschirm falsch positio- y Analoges D-Sub-Signal: Drücken Sie auf der Fernbedienung die Taste niert? „AUTO“, um automatisch den optimalen Bildschirmstatus für den ak- tuellen Modus auszuwählen. Wenn die Einstellung nicht Ihren Vorstel- lungen entspricht, verwenden Sie das OSD-Menü „Position“. y Überprüfen Sie, ob die Auflösung und Frequenz der Grafikkarte vom Gerät unterstützt werden. Wenn die Frequenz außerhalb des Bereichs liegt, stellen Sie sie im Menü „Display Setting“ (Display-Einstellung) auf den empfohlenen Wert. Sind im Hintergrund dünne Lini- y A naloges D-Sub-Signal: Drücken Sie auf der Fernbedienung die Taste en zu sehen? „AUTO“, um automatisch den optimalen Bildschirmstatus für den ak- tuellen Modus auszuwählen. Wenn die Einstellung nicht Ihren Vorstel- lungen entspricht, verwenden Sie das OSD-Menü „Uhr“. Es erscheint horizontales Rau- y Analoges D-Sub-Signal: Drücken Sie auf der Fernbedienung die Taste schen, oder die Zeichen wirken „AUTO“, um automatisch den optimalen Bildschirmstatus für den ak- unscharf. tuellen Modus auszuwählen. Wenn die Einstellung nicht Ihren Vorstel- lungen entspricht, verwenden Sie das OSD-Menü „Taktrate“. Der Bildschirm wird nicht normal y D as Eingangssignalkabel ist nicht ordnungsgemäß am Signaleingang angezeigt. angeschlossen. Schließen Sie das Signalkabel an der entsprechen- den Quelle für das Eingangssignal an.
  • Seite 57 FEHLERBEHEBUNG Die Audiofunktion funktioniert nicht. Problem Lösung Kein Ton? y Überprüfen Sie, ob das Audiokabel ordnungsgemäß angeschlossen ist. y Passen Sie die Lautstärke an. y Ü berprüfen Sie, ob der Ton ordnungsgemäß eingestellt ist. Der Ton ist zu dumpf. y Wählen Sie die entsprechende Einstellung zum Abstimmen des Tons aus. Der Ton ist zu leise. y P assen Sie die Lautstärke an. Die Bildschirmfarbe ist nicht normal. Problem Lösung Der Bildschirm hat eine zu ge- y L egen Sie die Anzahl der Farben auf mehr als 24 Bit (True Color) fest. ringe Farbauflösung (16 Far- Wählen Sie unter Windows „Systemsteuerung“ - „Anzeige“ - „Einstel- ben). lungen“ - „Farbtabelle“ aus. D ie Bildschirmfarbe ist nicht sta- y Überprüfen Sie den Verbindungsstatus des Signalkabels. Oder setzen bil, oder das Bild ist einfarbig. Sie die Grafikkarte des PCs erneut ein.

  • Seite 58: Technische Daten

    TECHNISCHE DATEN TECHNISCHE DATEN 42WL10MS LCD-Bildschirm Bildschirmtyp 1064,67 mm Wide (42 Zoll) TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallan- zeige) Bilddiagonale (sichtbarer Bereich): 1064,67 mm Pixelabstand 0,4833 mm (H) x 0,4833 mm (V) Videosignal Maximale Auflösung RGB: 1920 x 1080 mit 60 Hz HDMI/DVI: 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Videokarte wird diese Opti- on möglicherweise nicht unterstützt. Empfohlene Auflösung RGB: 1920 x 1080 mit 60 Hz HDMI/DVI: 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Videokarte wird diese Opti- on möglicherweise nicht unterstützt. Horizontale Frequenz RGB: 30 kHz bis 83 kHz HDMI/DVI: 30 kHz bis 83 kHz Vertikale Frequenz RGB: 56 Hz bis 75 Hz HDMI/DVI: 56 Hz bis 60 Hz Synchronisierungstyp Separat Sync., Composite-Sync., Digital Eingangsanschluss 15-poliges D-Sub, HDMI (digital), Komponente, RS-232C, LAN, DVI, USB Stromversorgung Nennspannung 100-240 V~, 50/60 Hz, 1,3 A Stromverbrauch Eingeschaltet: ca. 90 W. typ. Ruhemodus (RGB): ≤ 0,5 W Ruhemodus (HDMI, DVI-D) : ≤ 0,7 W (nur Monitor) Ausgeschaltet: ≤ 0,5 W...
  • Seite 59 TECHNISCHE DATEN Abmessungen (Breite x Höhe x Tiefe) / Gewicht 962,2 mm x 560,8 mm x 77 mm / 12,8 kg 962,2 mm x 636,5 mm x 297,7 mm / 14,1 kg 962,2 mm x 560,8 mm x 100,1 mm / 13,55 kg 962,2 mm x 636,5 mm x 297,7 mm / 14,85 kg * Nur für Modelle verfügbar, die die Lautsprecher unterstützen. Audio RMS-Audioausgabe 10 W + 10 W (R + L) Eingangsempfindlichkeit 0,7 Veff Lautsprecherimpedanz 8 Ω Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Voran- kündigung ändern.
  • Seite 60 TECHNISCHE DATEN 47WL10MS LCD-Bildschirm Bildschirmtyp 1192,78 mm Wide (47 Zoll) TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallan- zeige) Bilddiagonale (sichtbarer Bereich): 1192,78 mm Pixelabstand 0,5415 mm (H) x 0,5415 mm (V) Videosignal Maximale Auflösung RGB: 1920 x 1080 mit 60 Hz HDMI/DVI: 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Videokarte wird diese Opti- on möglicherweise nicht unterstützt. Empfohlene Auflösung RGB: 1920 x 1080 mit 60 Hz HDMI/DVI: 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Videokarte wird diese Opti- on möglicherweise nicht unterstützt. Horizontale Frequenz RGB: 30 kHz bis 83 kHz HDMI/DVI: 30 kHz bis 83 kHz Vertikale Frequenz RGB: 56 Hz bis 75 Hz HDMI/DVI: 56 Hz bis 60 Hz Synchronisierungstyp Separat Sync., Composite-Sync., Digital Eingangsanschluss 15-poliges D-Sub, HDMI (digital), Komponente, RS-232C, LAN, DVI, USB Stromversorgung Nennspannung 100-240 V~, 50/60 Hz, 1,3 A Stromverbrauch Eingeschaltet: ca. 95 W. typ. Ruhemodus (RGB): ≤ 0,5 W Ruhemodus (HDMI, DVI) : ≤ 0,7 W Ausgeschaltet: ≤ 0,5 W Umgebungsbe- Temperatur im Betrieb 0 °C bis 40 °C...
  • Seite 61 TECHNISCHE DATEN Abmessungen (Breite x Höhe x Tiefe) / Gewicht 1074,3 mm x 624 mm x 78,6 mm / 15,5 kg 1074,3 mm x 699,9 mm x 297,7 mm / 16,8 kg 1074,3 mm x 624 mm x 101,6 mm / 16,25 kg 1074,3 mm x 699,9 mm x 298,3 mm / 17,55 kg * Nur für Modelle verfügbar, die die Lautsprecher unterstützen. Audio RMS-Audioausgabe 10 W + 10 W (R + L) Eingangsempfindlichkeit 0,7 Veff Lautsprecherimpedanz 8 Ω Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Voran- kündigung ändern.

  • Seite 62: Abmessungen

    TECHNISCHE DATEN Abmessungen Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. Angaben zu den Schraubengrößen erhalten Sie im Abschnitt „Wandmontage“. ( Siehe S.11 ) ( Siehe S.11 ) (Einheit: mm) 42WL10MS 962,2 14,8 381,1 4-M6 (Wandmontageschraube) Tiefe 10,0 mm (Max.) Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Voran- kündigung ändern.
  • Seite 63 TECHNISCHE DATEN Abmessungen Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. Angaben zu den Schraubengrößen erhalten Sie im Abschnitt „Wandmontage“. ( Siehe S.11 ) ( Siehe S.11 ) (Einheit: mm) 47WL10MS 1074,3 78,6 15,3 78,6 337,1 4-M6 (Wandmontageschraube) Tiefe 20,0 mm (Max.) Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Voran- kündigung ändern.
  • Seite 64 TECHNISCHE DATEN DTV-Modus Unterstützter Modus RGB (PC) Horizontale Vertikale Auflösung Komponente HDMI/DTV Auflösung Frequenz (kHz) Frequenz (Hz) 480i 31,469 70,8 640 x 350 576i 31,468 70,8 720 x 400 480p 31,469 59,94 640 x 480 576p 37,5 640 x 480 720p 37,879 60,317 800 x 600 1080i 46,875 800 x 600 1080p 49,725 74,55 832 x 624 48,363 1024 x 768 60,123 75,029 1024 x 768 44,772...

  • Seite 65: Funktion

    IR-CODES IR-CODES Diese Funktion steht nicht bei allen Modellen zur Verfügung. Je nach Modell werden einige Tastencodes nicht unterstützt. Code (Hexa) Funktion HINWEIS Energy Saving (Energiesparen) ( ꕊ) TASTE DER FERNBEDIENUNG TASTE DER FERNBEDIENUNG (POWER) (EIN/AUS) (EIN/AUS) INPUT (EINGANG) TASTE DER FERNBEDIENUNG Monitor On (Monitor Ein) TASTE DER FERNBEDIENUNG Monitor Off (Monitor Aus) TASTE DER FERNBEDIENUNG MENU (MENÜ) TASTE DER FERNBEDIENUNG Aufwärts ( ꕌ) TASTE DER FERNBEDIENUNG Abwärts ( ꕍ) TASTE DER FERNBEDIENUNG Links (<) TASTE DER FERNBEDIENUNG Rechts (>) TASTE DER FERNBEDIENUNG OK ( ꔉ) TASTE DER FERNBEDIENUNG BACK (ZURÜCK) ( ꕉ) TASTE DER FERNBEDIENUNG EXIT (AUSGANG) TASTE DER FERNBEDIENUNG TASTE DER FERNBEDIENUNG TASTE DER FERNBEDIENUNG ( + ) TASTE DER FERNBEDIENUNG ( - )

  • Seite 66: Anschließen Des Kabels

    RS-232C-STEUERUNG RS-232C-STEUERUNG Verwenden Sie dieses Verfahren, um mehrere Produkte an einen einzelnen PC anzuschließen. Sie können mehrere Produkte gleichzeitig verwenden, wenn Sie sie an einen einzelnen PC anschließen. Die Set ID im Menü „Option“ muss zwischen 1 und 255 liegen und darf nicht mehrmals vorkommen. Anschließen des Kabels Schließen Sie das RS-232C-Kabel wie in der Abbildung dargestellt an. Das RS-232C-Protokoll wird für die Kommunikation zwischen PC und Produkt verwendet. Von Ihrem PC aus können Sie das Produkt ein-/ausschalten, eine Eingangsquelle wählen oder das OSD-Menü anpassen. RS-232C-Kabel (nicht enthalten) Gerät 1 Gerät 2 Gerät 3 Gerät 4 RS-232C-Konfigurationen 7-adrige Konfigurationen (Standard RS-232C-Kabel) 3-adrige Konfigurationen (Nicht Standard) Set Set D-Sub 9 D-Sub 9 D-Sub 9 D-Sub 9 (Buchse) (Buchse) (Buchse) (Buchse) Kommunikationsparameter Baudrate: 9600 Bit/s (UART) Datenlänge: 8 Bit Prüfbit: Ohne Stoppbit: 1 Bit Flusssteuerung: Ohne Übertragungscode: ASCII-Code Verwenden Sie ein Überkreuz-Kabel (Reverse-Kabel).
  • Seite 67 RS-232C-STEUERUNG Befehlsreferenzliste BEFEHL DATEN (Hexadezimal) 01. Ein/Aus 00 bis 01 02. Signalquellen-Auswahl Siehe „Signalquellen-Auswahl“. 03. Format Siehe „Format“. 04. Energie sparen Siehe „Energie sparen“. 05. Bildmodus Siehe „Bildmodus“. 06. Kontrast 00 bis 64 07. Helligkeit 00 bis 64 08. Schärfe 00 bis 64 09. Farbe 00 bis 64 10. Farbton 00 bis 64 11. Farbtemperatur 00 bis 64 12. H-Position 00 bis 64 13. V-Position 00 bis 64 14. H-Größe 00 bis 64 15. Automatische Konfiguration 16. Balance 00 bis 64 17. Ton-Modus Siehe „Ton-Modus“. 18. Höhen 00 bis 64 19. Bässe 00 bis 64 20. Lautsprecher...
  • Seite 68 RS-232C-STEUERUNG BEFEHL DATEN (Hexadezimal) 35. ISM-Modus Siehe „ISM-Methode“. 36. Ausfallsicherung auswählen 00H bis 02H 37. Ausfallsicherung – Signalquellen- Siehe „Ausfallsicherung – Signalquellen-Aus- Auswahl wahl“. 38. Grundeinstellung 00 bis 02 39. Kachel Modus 00 bis 01 40. Kachel Modus überprüfen 41. Kachel ID Siehe „Kachel ID“. 42. Kachel H Position (Horizontal) 00 bis 32 43. Kachel V Position (Vertikal) 00 bis 32 44. Kachel H Größe (Horizontal) 00 bis 32 45. Kachel V-Größe (Vertikal) 00 bis 32 46. Natürlicher Modus (im Kachel 00 bis 01 Modus) 47. DPM-Auswahl 00 bis 01 48. Lüftersteuerung 00H bis 03 49. LÜFTER-Fehlerprüfung 50. Temperaturwert 51. Fernbedienungssperre/Tasten- 00 bis 01 sperre 52. Taste Siehe „Taste“.

  • Seite 69: Übertragung

    RS-232C-STEUERUNG Übertragungs-/Empfangsprotokoll Übertragung [Command1][Command2][ ][Set ID][ ][Data][Cr] * [Command1]: Erster Befehl zum Steuern des Sets. * [Command2]: Zweiter Befehl zum Steuern des Sets. * [Set ID]: S et ID, mit der Sie kommunizieren möchten. Geben Sie [Set ID] = „00 (0x00)“ ein, um mit allen Sets unabhängig von ihren Set ID-Nummern zu kommunizieren. * [Data]: Daten, die an das Gerät übermittelt werden. * [Data1]: Daten, die an das Gerät übermittelt werden. * [Data2]: Daten, die an das Gerät übermittelt werden. * [Data3]: Daten, die an das Gerät übermittelt werden. * [Cr]: Zeilenschaltung. ASCII-Code „0x0D“. * [ ]: ASCII-Code-Leerzeichen „0x20“ Bestätigung [Command2][ ][Set ID][ ][OK/NG][Data][x] * W enn das Gerät die Daten ordnungsgemäß empfängt, sendet es eine Bestätigung (ACK) im obigen Format. Wenn sich die Daten im Lesemodus befinden, bedeutet dies, dass die Daten den aktuellen Status zeigen. Wenn sich die Daten im Lesemodus befinden, werden einfach die Daten angegeben, die vom PC gesendet wurden. * W enn ein Befehl mit der Set ID „00“ (= 0x00) gesendet wird, werden diese Daten zu allen Monitor-Sets über- W enn ein Befehl mit der Set ID „00“ (= 0x00) gesendet wird, werden diese Daten zu allen Monitor-Sets über- Wenn ein Befehl mit der Set ID „00“ (= 0x00) gesendet wird, werden diese Daten zu allen Monitor-Sets über- tragen, die wiederum eine Bestätigung (ACK) senden. * W enn der Datenwert „FF“ im Steuermodus über RS-232C gesendet wird, kann der aktuelle Einstellwert einer Funktion überprüft werden (nur bei einigen Funktionen). * Je nach Modell werden einige Befehle nicht unterstützt.
  • Seite 70 RS-232C-STEUERUNG 01. Ein/Aus (Befehl: k a) 04. Energie sparen (Befehl: j q) Ein-/Ausschalten des Displays. Einstellen der Energiesparfunktion. Übertragung Übertragung [k][a][ ][Set ID][ ][Data][Cr] [j][q][ ][Set ID][ ][Data][Cr] Daten 00: Aus Daten 00: Aus 01: Ein 01: Minimum 02: Mittel Bestätigung 03. Maximum [a][ ][Set ID][ ][OK/NG][Data][x] 04: Automatisch * Nur wenn der Monitor vollständig eingeschaltet ist, 05. Bildschirm aus wird das Bestätigungssignal ordnungsgemäß zurück- Bestätigung gegeben. [q][ ][Set ID][ ][OK/NG][Data][x] * Zwischen den Übertragungs- und Bestätigungssig- nal kann eine gewisse Verzögerung liegen. ** Wird je nach Modell möglicherweise nicht unter- stützt. 02. Auswahl der Signalquelle (Befehl: x b) Auswahl der Signalquelle für das Display. Übertragung [x][b][ ][Set ID][ ][Data][Cr] Daten 20: Eingang (AV) 40: Component 05. Bildmodus (Befehl: d x) 60: RGB Auswahl des Bildmodus.
  • Seite 71 RS-232C-STEUERUNG 07. Helligkeit (Befehl: k h) 10. Farbton (Befehl: k j) Einstellen der Helligkeit auf dem Bildschirm. Zur Einstellung des Farbtons auf dem Bildschirm. * Diese Funktion ist nur bei AV/Component-Eingang Übertragung verfügbar. [k][h][ ][Set ID][ ][Data][Cr] Übertragung Daten 00 bis 64: Helligkeit 0 bis 100 [k][j][ ][Set ID][ ][Data][Cr] Bestätigung Daten 00 bis 64: Farbton R50 bis G50 [h][ ][Set ID][ ][OK/NG][Data][x] Bestätigung [j][ ][Set ID][ ][OK/NG][Data][x] 08. Schärfe (Befehl: k k) 11. Farbtemperatur (Befehl: x u) Zur Einstellung der Schärfe auf dem Bildschirm. Einstellung der Farbtemperatur des Bildschirms. * Diese Funktion ist nur bei AV/Component-Eingang Übertragung verfügbar. [x][u][ ][Set ID][ ][Data][Cr] Übertragung Daten 00 bis 64: Warm 50 bis Kalt 50 [k][k][ ][Set ID][ ][Data][Cr] Bestätigung Daten 00 bis 64: Schärfe 0 bis 100 [u][ ][Set ID][ ][OK/NG][Data][x] Bestätigung [k][ ][Set ID][ ][OK/NG][Data][x] 09. Farbe (Befehl: k i) 12. H-Position (Horizontal) (Befehl: f q)
  • Seite 72 RS-232C-STEUERUNG 13. V Position (Befehl: f r) 16. Balance (Befehl: k t) Einstellen der vertikalen Bildschirmposition. Zur Einstellung der Balance. * Diese Funktion ist nur verfügbar, wenn der Kachel Übertragung Modus auf „Aus“ eingestellt ist. [k][t][ ][Set ID][ ][Data][Cr] * Der Betriebsbereich variiert je nach Auflösung des Daten 00 bis 64: Links 50 bis Rechts 50 RGB-Eingangs. (Nur verfügbar für RGB-PC-Eingang.) Bestätigung [t][ ][Set ID][ ][OK/NG][Daten][x] Übertragung [f][r][ ][Set ID][ ][Data][Cr] Daten 00 bis 64: min. -50 (unten) bis max. 50 (oben) Bestätigung [r][ ][Set ID][ ][OK/NG][Data][x] 17. Ton-Modus (Befehl: d y) 14. H-Größe (Horizontal) (Befehl: f s) Auswahl des Ton-Modus. Einstellen der horizontalen Bildschirmgröße. Übertragung * Diese Funktion ist nur verfügbar, wenn der Kachel [d][y][ ][Set ID][ ][Data][Cr] Modus auf „Aus“ eingestellt ist. * Der Betriebsbereich variiert je nach Auflösung des Daten 01: Standard RGB-Eingangs. 02: Musik (Nur verfügbar für RGB-PC-Eingang.) 03: Kino 04: Sport Übertragung 05. Spiel...
  • Seite 73 RS-232C-STEUERUNG 19. Bässe (Befehl: k s) 22. Lautstärkeregelung (Befehl: k f) Einstellen der Werte für Bässe. Einstellen der Wiedergabelautstärke. Übertragung Übertragung [k][s][ ][Set ID][ ][Data][Cr] [k][f][ ][Set ID][ ][Data][Cr] Daten 00 bis 64: Bässe 0 bis 100 Daten 00 bis 64: Lautstärke 0 bis 100 Bestätigung Bestätigung [s][ ][Set ID][ ][OK/NG][Data][x] [f][ ][Set ID][ ][OK/NG][Data][x] 20. Lautsprecher (Befehl: d v) 23. Zeit 1 (Jahr/Monat/Tag) (Befehl: f a) Auswahl von „Lautsprecher ein/aus“. Einstellen der Werte für Zeit 1 (Jahr/Monat/Tag). Übertragung Übertragung [d][v][ ][Set ID][ ][Data][Cr] [f][a][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] Daten 00: Aus Daten 1 00 bis 14: 2010 bis 2030 01: Ein Daten 2 01 bis 0C: Januar bis Dezember Daten 3 01 bis 1F: 1 bis 31 Bestätigung * Geben Sie „fa [Set ID] ff“ ein, um die aktuellen Wer- [v][ ][Set ID][ ][OK/NG][Data][x] te für Zeit 1 (Jahr/Monat/Tag) zu prüfen. Bestätigung [a][ ][Set ID][ ][OK/NG][Data1][Data2][Data3][x] 21. Lautstärke stumm (Befehl: k e) 24. Zeit 2 (Stunde/Minute/Sekunde) (Befehl: f x) Aktivierung/Deaktivierung der Stummschaltung.
  • Seite 74 RS-232C-STEUERUNG 25. Ausschaltzeit (Wiederholungsmodus/Zeit) (Be- 26. Einschaltzeit (Wiederholungsmodus/Zeit) (Befehl: fehl: f e) f d) Einstellen der Funktion „Ausschaltzeit (Wiederho- Einstellen der Funktion „Einschaltzeit (Wiederho- lungsmodus/Zeit)“. lungsmodus/Zeit)“. Übertragung Übertragung [f][e][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] [f][d][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] Daten 1 Daten 1 1. f1h bis f7h (Daten lesen) 1. f1h bis f7h (Daten lesen) F1: 1. Ausschaltzeitdaten lesen F1: 1. Einschaltzeitdaten lesen F2: 2. Ausschaltzeitdaten lesen F2: 2. Einschaltzeitdaten lesen F3: 3. Ausschaltzeitdaten lesen F3: 3. Einschaltzeitdaten lesen F4: 4. Ausschaltzeitdaten lesen F4: 4. Einschaltzeitdaten lesen F5: 5. Ausschaltzeitdaten lesen F5: 5. Einschaltzeitdaten lesen F6: 6. Ausschaltzeitdaten lesen F6: 6. Einschaltzeitdaten lesen F7: 7. Ausschaltzeitdaten lesen F7: 7. Einschaltzeitdaten lesen 2. e1h bis e7h (einen Index löschen), e0h (alle In- 2. e1h bis e7h (einen Index löschen), e0h (alle In- dexeinträge löschen) dexeinträge löschen) E0: Alle Ausschaltzeitdaten löschen E0: Alle Einschaltzeitdaten löschen E1: 1. Ausschaltzeitdaten löschen E1: 1. Einschaltzeitdaten löschen E2: 2. Ausschaltzeitdaten löschen E2: 2. Einschaltzeitdaten löschen E3: 3. Ausschaltzeitdaten löschen E3: 3. Einschaltzeitdaten löschen...
  • Seite 75 RS-232C-STEUERUNG 27. Einschaltzeit – Eingang (Befehl: f u) 28. Ausschaltzeit (Befehl: f f) Auswahl eines externen Eingangs für die aktuelle Einstellen der Ausschaltzeit. Festlegung der Einschaltzeit und Hinzufügen einer Übertragung geplanten Aufnahme oder Ändern einer vorhandenen [f][f][ ][Set ID][ ][Data][Cr] geplanten Aufnahme. Daten 00: Aus (Sleep Timer aus) Übertragung 01: 10 Min. [f][u][ ][Set ID][ ][Data1][Cr] 02: 20 Min. [f][u][ ][Set ID][ ][Data1][Data2][Cr] 03: 30 Min. 04: 60 Min. Daten (Geplante Aufnahme hinzufügen) 05: 90 Min. 20: Eingang (AV) 06: 120 Min. 40: Component 07: 180 Min. 60. RGB 08: 240 Min. 70: DVI-D 90: HDMI (HDMI1) Bestätigung 70: DVI-D [f][ ][Set ID][ ][OK/NG][Data][x] 90: HDMI (HDMI1) C0: Display Port 91: HDMI2/SDI B0: SuperSign Daten 1 (Geplante Aufnahme ändern) 1. f1h bis f4h (Daten lesen) F1: Eingang für 1. geplante Aufnahme auswählen F2: Eingang für 2. geplante Aufnahme auswählen F3: Eingang für 3. geplante Aufnahme auswählen F4: Eingang für 4. geplante Aufnahme auswählen...
  • Seite 76 RS-232C-STEUERUNG 31. Autom. Aus (Befehl: f g) 34. Betriebsanzeige (Befehl: f p) Einstellen der Funktion „Autom. aus“. Einstellen der Funktion „Betriebsanzeige“. Übertragung Übertragung [f][g][ ][Set ID][ ][Data][Cr] [f][p][ ][Set ID][ ][Data][Cr] Daten 00: Aus (Kein Aus nach 15 Minuten) Daten 00: Aus 01: 15 min. (Aus nach 15 Minuten) 01: Ein Bestätigung Bestätigung [g][ ][Set ID][ ][OK/NG][Data][x] [p][ ][Set ID][ ][OK/NG][Data][x] 32. Sprache (Befehl: f i) Festlegen der OSD-Sprache. Übertragung [f][i][ ][Set ID][ ][Data][Cr] Daten 00: Tschechisch 01: Dänisch 35. ISM-Modus (Befehl: j p) 02: Deutsch Auswahl einer ISM Methode zum Vermeiden des 03: Englisch Einbrennens von Bildern auf dem Bildschirm. 04: Spanisch (EU) Übertragung 05: Griechisch [j][p][ ][Set ID][ ][Data][Cr] 06: Französisch 07: Italienisch Daten 01: Invertierung 08: Niederländisch 02: Orbiter...
  • Seite 77 RS-232C-STEUERUNG 37. Signalquelle Ausfallsicherung auswählen (Befehl: 40. Kachel Modus überprüfen (Befehl: d z) m j) Zum Überprüfen des Status des Kachel Modus Auswahl der Signalquelle für automatisches Schal- Übertragung ten. [d][z][ ][Set ID][ ][Data][Cr] * Diese Befehl ist nur verfügbar, wenn der Modus Daten FF: Status des Kachel Modus überprüfen „Ausfallsicherung (Automatisch)“ auf „Benutzerdefi- ** Wird je nach Modell möglicherweise nicht unter- niert“ eingestellt ist. stützt. Übertragung Bestätigung [m][j][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] [z][ ][Set ID][ ][OK/NG][Data1][Data2][Data3][x] [ ][Data4][ ][Data5][Cr] Daten 1 00: Kachel Modus aus Daten 1 bis 5 (Priorität 1 bis 5) 01: Kachel Modus ein 60: RGB Daten 2 00 bis 0F: Kachelzeile 70: DVI-D Daten 3 00 bis 0F: Kachelspalte 90: HDMI (HDMI1) C0: Display Port 91: HDMI2/SDI * Die Anzahl der Datenelemente hängt vom Modell ab. Bestätigung [j][ ][SetID][ ][OK/NG][Data1][Data2][Data3][Data4] [ ][Data5][x] Daten 1 bis 5 (Priorität 1 bis 5) 60: RGB 70: DVI-D 41. Kachel ID (Befehl: d i)
  • Seite 78 RS-232C-STEUERUNG 43. Kachel V Position (Vertikal) (Befehl: d f) 46. Natürlicher Modus (im Kachel Modus) (Befehl: d j) Zum Anpassen der vertikalen Kachelposition. Um das Bild natürlich anzuzeigen, wird der Teil des * Diese Funktion ist nur verfügbar, wenn beim Kachel Bildes ausgelassen, der normalerweise in der Lücke Modus die Option „Natürlich“ auf „Aus“ gestellt und zwischen den Monitoren erscheinen würde. der Kachel Modus auf „Ein“ eingestellt ist. Übertragung Übertragung [d][j][ ][Set ID][ ][Data][Cr] [d][f][ ][Set ID][ ][Data][Cr] Daten 00: Aus Daten 0 bis 32: 0 (unten) bis 50 (oben) 01: Ein * Werte für Unten/Oben sind abhängig von der verti- Bestätigung kalen Kachelgröße. [j][ ][Set ID][ ][OK/NG][Data][x] ** Wird je nach Modell möglicherweise nicht unter- stützt. Bestätigung [f][ ][Set ID][ ][OK/NG][Data][x] 44. Kachel H Größe (Horizontal) (Befehl: d g) 47. DPM-Auswahl (Befehl: f j) Einstellen der horizontalen Kachelgröße. Einstellen der DPM-Funktion (Bildschirm-Energie- * Stellen Sie die Kachel H-Position auf 0x32 ein, sparmodus). bevor Sie die Kachel H-Größe einstellen. Übertragung * Diese Funktion ist nur verfügbar, wenn beim Kachel [f][j][ ][Set ID][ ][Data][Cr] Modus die Option „Natürlich“ auf „Aus“ gestellt und Daten 00: Aus der Kachel Modus auf „Ein“ eingestellt ist.
  • Seite 79 RS-232C-STEUERUNG 49. Lüfter-Fehlerprüfung (Befehl: d w) 52. Taste (Befehl: m c) Prüfen von Lüfterfehlern. Senden eines Tastencodes der IR-Fernbedienung. Übertragung Übertragung [d][w][ ][Set ID][ ][Data][Cr] [m][c][ ][Set ID][ ][Data][Cr] Daten FF: Status lesen Daten IR_KEY_CODE Bestätigung Bestätigung [w][ ][Set ID][ ][OK/NG][Data][x] [c][ ][Set ID][ ][OK/NG][Daten][x] Daten 00: Lüfterfehler Informationen zu Tastencodes siehe IR-Code. 01: Lüfter OK * Je nach Modell werden einige Tastencodes nicht 02: Modell ohne Lüfter unterstützt. 50. Temperaturwert (Befehl: d n) 53. OSD-Auswahl (Befehl: k l) Prüfen der Innentemperatur. Ein-/Ausschalten von OSD (Bildschirmmenü). Übertragung Übertragung [d][n][ ][Set ID][ ][Data][Cr] [k][l][ ][Set ID][ ][Data][Cr] Daten FF: Status prüfen Daten 00: Aus 01: Ein Bestätigung [n][ ][Set ID][ ][OK/NG][Data][x]...
  • Seite 80 RS-232C-STEUERUNG 55. Seriennummer überprüfen (Befehl: f y) 58. Weißabgleich – Grünverstärkung (Befehl: j n) Prüfen der Seriennummern. Einstellen von Weißabgleich – Grünverstärkung. Übertragung Übertragung [j][n][ ][Set ID][ ][Data][Cr] [f][y][ ][Set ID][ ][Data][Cr] Daten 00 bis FE: Grünverstärkung 0 bis 254 Daten FF: Seriennummer des Produkts prüfen Bestätigung Bestätigung [n][ ][Set ID][ ][OK/NG][Data][x] [y][ ][Set ID][ ][OK/NG][Data][x] * Daten im ASCII-Format 59. Weißabgleich – Blauverstärkung (Befehl: j o) 56. Software-Version (Befehl: f z) Einstellen von Weißabgleich – Blauverstärkung. Prüfen der Softwareversion. Übertragung Übertragung [j][o][ ][Set ID][ ][Data][Cr] [f][z][ ][Set ID][ ][Data][Cr] Daten 00 bis FE: Blauverstärkung 0 bis 254 Daten FF: Softwareversion prüfen Bestätigung Bestätigung [o][ ][Set ID][ ][OK/NG][Data][x] [z][ ][Set ID][ ][OK/NG][Data][x] 57. Weißabgleich – Rotverstärkung (Befehl: j m) 60. Beleuchtung (Befehl: m g) Einstellen von Weißabgleich – Rotverstärkung.
  • Seite 81 RS-232C-STEUERUNG 61. PC-Stromversorgung (Befehl: d t) Zum Ein- und Ausschalten des PCs, wenn der PC und der Monitor synchronisiert sind. Übertragung [d][t][ ][Set ID][ ][Data][Cr] Daten 00: S ynchronisiert (Sobald der Monitor ausgeschaltet wird, wird auch der PC ausgeschaltet.) 01: N icht synchronisiert (Der Monitor ist ausgeschaltet, aber der PC weiterhin eingeschal- tet.) Bestätigung [t][ ][Set ID][ ][OK][Data][x] Daten 00: S ynchronisiert (Sobald der Monitor ausgeschaltet wird, wird auch der PC ausgeschaltet.) 01: N icht synchronisiert (Der Monitor ist ausgeschaltet, aber der PC weiterhin eingeschal- tet.) 62. Ein-/Ausschalten des PCs (Befehl: d s) Zum Ein- und Ausschalten des PCs, wenn der PC und der Monitor nicht synchronisiert sind. Übertragung [d][s][ ][Set ID][ ][Data][Cr] Daten 00: PC wird ausgeschaltet. 01: PC wird eingeschaltet. Bestätigung [s][ ][Set ID][ ][OK][Data][x] Daten 00: PC wird ausgeschaltet. 01: PC wird eingeschaltet.
  • Seite 82 Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird, Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit. LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Versand und Verwaltung) auch den Quellcode auf CD- ROM bereit. Wenden Sie sich per E-Mail an Stellen Sie sicher, dass Sie vor LG Electronics: opensource@lge.com.
