Verwandte Anleitungen für Thomas PICOLINO VTE 3
Inhaltszusammenfassung für Thomas PICOLINO VTE 3

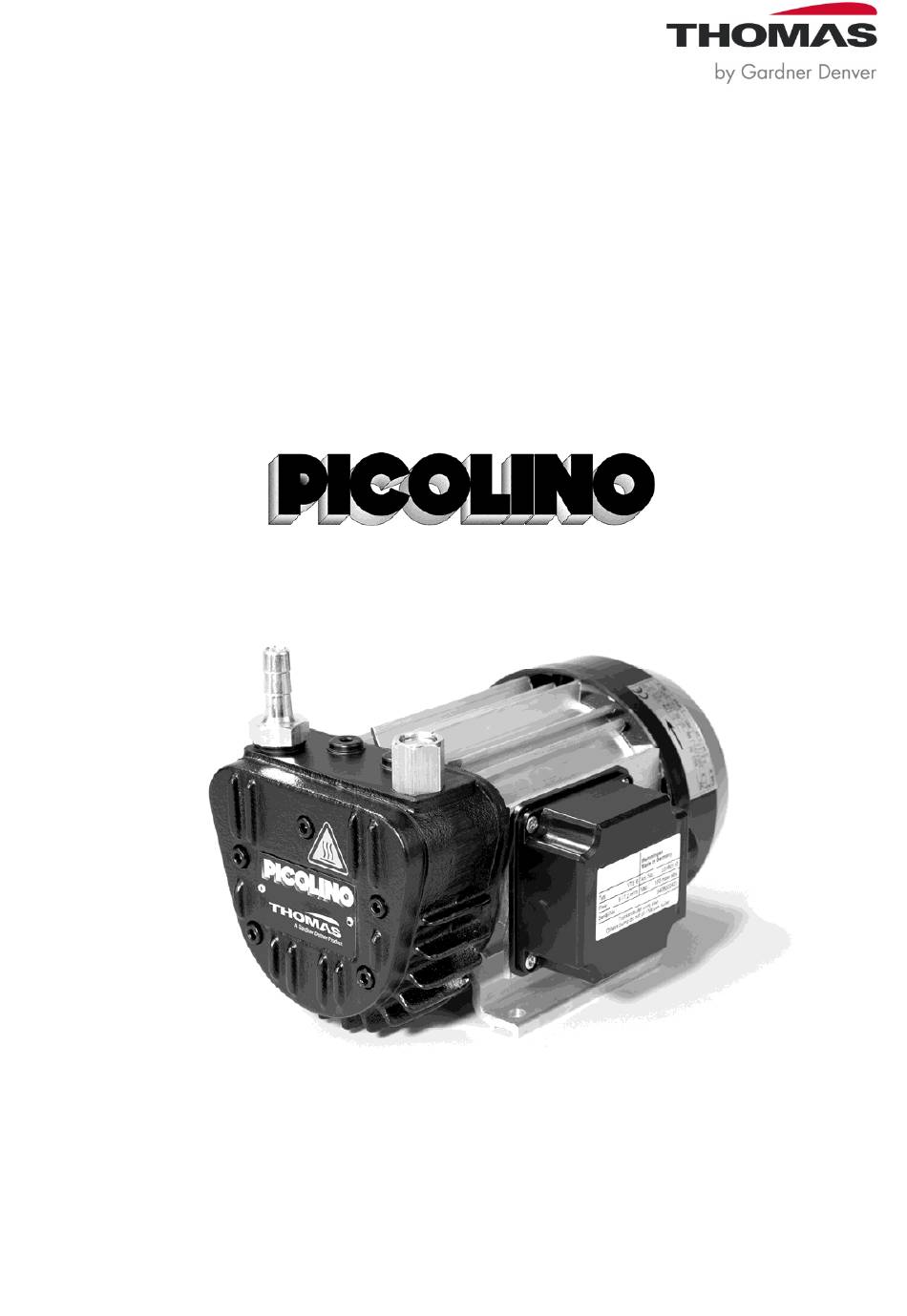

- Seite 1 Betriebsanleitung Vakuumpumpe VTE 3/6/8/10 Seite 2 bis 5 Operation Manual Vacuum Pump VTE 3/6/8/10 Page 6 to 9...
- Seite 2 Gefährdung durch herabfallende Teile zu vermeiden, ist durch den Betreiber stets eine ausreichende Haltekraft (abhängig vom Unterdruck der Pumpe und Ausführung der Vakuumhalteplatte, u.a. Verwendung von Rückschlagventilen) sicherzustellen. Das von GARDNER DENVER THOMAS angebotene Rückschlagventil erfüllt hierzu nicht die erforderlichen Sicherheitsanforderungen zur Sicherung einer Vakuumhebeanlage.
- Seite 3 Gardner Denver Thomas GmbH Livry-Gargan.Str.10 82256 Fürstenfeldbruck/ Germany Saugleitung am Vakuumanschluss (6) anschließen. Die abgesaugte Luft kann durch den Ausblasschalldämpfer (2) ausgeblasen, oder über Schlauchanschluss und Leitung abgeführt werden. Bei zu enger und/oder langer Saugleitung vermindert sich das Saugvermögen der Vakuumpumpe.
- Seite 4 Gardner Denver Thomas GmbH Livry-Gargan.Str.10 82256 Fürstenfeldbruck/ Germany - Luftfilterung: Bei ungenügender Wartung des Luftfilters vermindert sich die Leistung der Vakuumpumpe. Die Filterpatrone (8) ist je nach Verunreinigung durch Ausblasen von innen nach außen zu reinigen, bzw. durch eine neue Filterpatrone zu ersetzen. Wir empfehlen eine jährliche Erneuerung des Filters (bei extremen Bedingungen müssen diese Wartungsintervalle je nach Notwendigkeit verkürzt werden).
- Seite 5 Gardner Denver Thomas GmbH Livry-Gargan.Str.10 82256 Fürstenfeldbruck/ Germany Reparaturarbeiten: Bei Reparaturarbeiten vor Ort muss der Motor von einer Elektrofachkraft vom Netz getrennt werden, so dass kein unbeabsichtigter Start erfolgen kann. Für Reparaturen empfehlen wir den Hersteller, dessen Niederlassungen oder Vertragsfirmen in Anspruch zu nehmen. Die Anschrift der für Sie zuständigen Service-Stelle kann beim Hersteller erfragt werden (siehe Hersteller-Adresse).
- Seite 6 (dependent upon the vacuum level of the pump, design of the vacuum holding plate, as well as the use of non-return valves). The non-return valve available from GARDNER DENVER THOMAS does not fulfil the necessary safety requirements to ensure the safety of vacuum lifting equipment.
- Seite 7 Gardner Denver Thomas GmbH Livry-Gargan.Str.10 82256 Fürstenfeldbruck/ Germany Connect the vacuum line to the vacuum pipe connector (6). The outlet air can exit the pump through the exhaust silencer (2), or can be piped away through an additional pipe connector.
- Seite 8 Gardner Denver Thomas GmbH Livry-Gargan.Str.10 82256 Fürstenfeldbruck/ Germany - Air filtration: The performance of the vacuum pump will reduce if the air filter is not maintained correctly. The filter cartridge (8) should be cleaner by blowing air through the inlet to the outside of the cartridge, or if necessary replaced.
- Seite 9 Gardner Denver Thomas GmbH Livry-Gargan.Str.10 82256 Fürstenfeldbruck/ Germany On-site repair: For all on-site repairs an electrician must disconnect the motor and ensure that accidental restart cannot occur. It is recommended to contact the manufacturer, local subsidiary, or representative for advice. The address of the nearest service centre can be obtained from the manufacturer (see manufacturer’s address).
-
Seite 10: Anhang / Appendix
Gardner Denver Thomas GmbH Livry-Gargan.Str.10 82256 Fürstenfeldbruck/ Germany Anhang / Appendix Ersatzteile und Zubehör / Spare parts and Accessories Wartungssatz / Service Kit Art,-Nr.Part Number VTE 3 25130104 VTE 6 25160104 VTE 8 23630104 VTE 10 27740104 Wartungssatz bestehend aus / Service kit consists of: Pos.-Nr.(Bild B1) / Position (Drawing B1)
