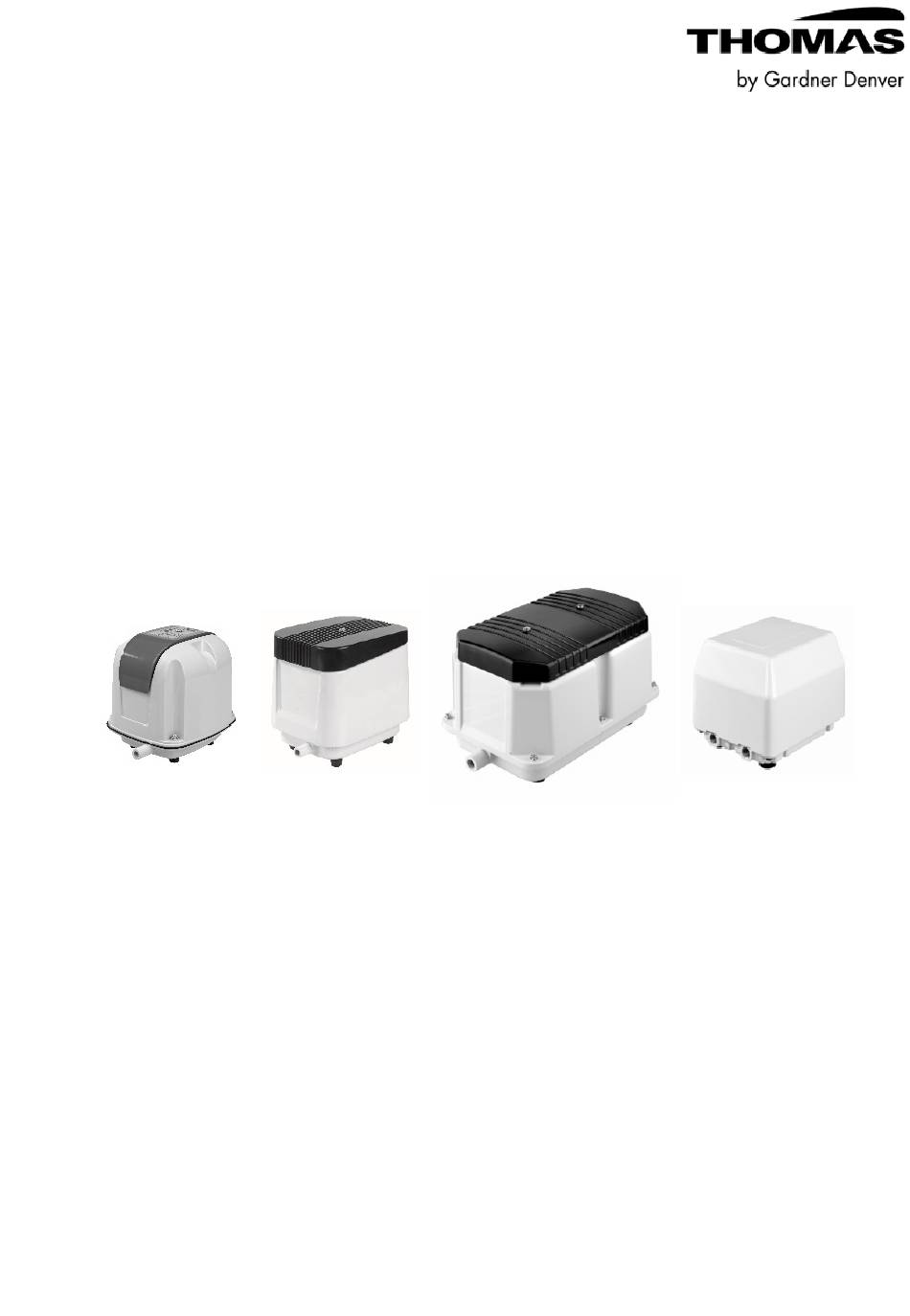

Seite 1 YP-20A AP-60/80 YP-6V AP-80H YP-15V AP-100 YP-20V AP-120 YP-30VC YP-40VC YP-50VC YP-60VC YP-70VC Thank you for purchasing a Gardner Denver Thomas linear pump. See page 6 for native language translation table of contents. Save these original instructions. Art. Nr. 17000820_06/2018...
Seite 2: Safety Instruction
Safety Instruction Symbols Used Warning Instruction ailure to comply can endanger the pump, the system or even the life and health of persons. Caution – High Voltage his symbol warns of dangerous high voltages. lease read this manual before operation of the pump, taking note of all instructions.
Seite 3: Installation Instruction
• umps should be operated within specified pressure range only. erformance range specification may be found on series datasheet on gd-thomas.com. o not operate pump at zero pressure.
Seite 4: Maintenance Instruction
Installation Instruction (Continued) or pumps used to aerate water in aquariums, ponds or similar, avoid water entering the pump by ensuring that the pump is installed above the water level. or proper grounding, do not defeat the ground pin. f the supply cord is damaged, it must be replaced by trained service personnel in order to avoid a hazard.
Seite 5 (Gasket not shown) YP Series Filter Element Replacement Instructions: It is the responsibility of the end-user to integrate a suitable filtration method. For replacement filter element part numbers, see pertinent series datasheet on gd-thomas.com. Integrated Diaphragm Protection Switch Information Models AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW-240,...
Seite 6 Use a common blade screwdriver to push lower After positioning diaphragm protection portion of black switch lever over orange pin switch to proper position to deactivate so that the orange pin is no longer exposed. switch, reassemble unit. Orange pin exposed Diaphragm protection Diaphragm protection Common blade...
Seite 7 (Normal operation mode.) For more information, please see www.gd-thomas.com. The information contained in this document is the property of Gardner Denver Thomas. This document, or parts thereof, may not be made available, directly or indirectly, to third parties, nor published or distributed in any manner without written consent.
Seite 8 Native Language Translation Manual Pages Bulgarian ..............9-15 Croation..............16-22 Czech............... ..23-29 Danish................30-36 Dutch................37-43 English................1-7 Estonian..............44-50 Finnish................51-57 French................58-64 German..............65-71 Greek................72-78 Hungarian..............79-85 Italian................86-92 Latvian................93-99 Lithuanian..............100-106 Maltese..............107-113 Polish...............114-120 Portugese..............121-127 Romanian..............128-134 Russian..............135-142 Slovak..............143-149 Slovenian..............150-156 Spanish..............157-163 Swedish..............164-170...
Seite 9: Ръководство За Експлоатация
AP-40 LP-200HN LW-300 YP-15A AP-60N LW-400 YP-20A AP-60/80 YP-6V AP-80H YP-15V AP-100 YP-20V AP-120 YP-30VC YP-40VC YP-50VC YP-60VC YP-70VC Благодарим ви за закупуването на линейна помпа Gardner Denver Thomas. Превод на оригиналните инструкции. Кат. номер на документа 17000820 _ 06/2018...
Seite 10 Инструкции за безопасност Използвани символи Указание за предупреждение Неспазването може да застраши помпата, системата или дори живота и здравето на хората. Внимание – високо напрежение Този символ предупреждава за опасно високо напрежение. Моля, прочетете това ръководство преди работа с помпата, като...
Seite 11: Инструкции За Монтаж
Н е поставяйте нищо върху електрическия кабел. Повредените кабели могат да причинят къси съединения или токов удар и трябва да бъдат ремонтирани от обучен сервизен персонал. Н е изливайте вода или други течности върху помпата. Р аботата върху електрически устройства може да се извършва...
Seite 12: Инструкции За Поддръжка
• Помпите трябва да работят единствено в рамките на посочения диапазон на налягането. Спецификациите на работния диапазон можете да откриете в техническите спецификации на серията на адрес gd-thomas.com. Не работете с помпата при нулево налягане. Инструкции за монтаж (продължение) З...
Seite 13 Инструкции за смяна на филтъра за серия YP: Отговорност на крайния потребител е да въведе подходящ метод на филтриране. За номерата на частите на резервния филтър вижте техническите спецификации за съответната серия на адрес gd-thomas.com. Информация за вграден защитен превключвател за диафрагмата...
Seite 14 може да бъде открита при наличието на малко или липса на въздушен поток или по-високо от обичайното ниво на звука.) Приложими за серия AP инструкции за деактивиране на превключвателя на диафрагмата: И зключете захранването Отстранете четирите винта на плочата на капака и самия капак. и...
Seite 15 (Нормален режи на работа.) За повече информация, моля, вижте www.gd-thomas.com. Информацията в настоящия документ е собственост на Gardner Denver Thomas. Този документ или части от него не могат да се предоставят пряко или непряко на трети страни, нито да се...
Seite 16 AP-30 LP-150HN LW-240 YP-6A AP-40 LP-200HN LW-300 YP-15A AP-60N LW-400 YP-20A AP-60/80 YP-6V AP-80H YP-15V AP-100 YP-20V AP-120 YP-30VC YP-40VC YP-50VC YP-60VC YP-70VC Zahvaljujemo Vam na kupnji Gardner Denver Thomas linearne crpke. Prijevod izvornih uputa. Dokument P/N 17000820 _ 06/2018...
Seite 17: Upute O Sigurnosti
Upute o sigurnosti Korišteni simboli Upozorenje epoštivanje može ugroziti crpku, sustav ili čak život i zdravlje osoba. Oprez – visoki napon vaj simbol upozorava na opasne visoke napone. Molimo pročitajte ovaj priručnik prije korištenja crpke, uzimajući u obzir sve upute. Poštivanje ovih uputa će osigurati siguran i pouzdan rad.
Seite 18: Upute Za Montažu
• Crpke trebaju raditi samo u okviru određenog raspona tlaka. Specifikacija radnog raspona može se naći na u seriji podatkovnih tablica na gd-thomas.com. Nemojte koristiti crpku kada uopće nema tlaka. Upute za montažu (nastavak) od crpki koje služe za snabdijevanje kisikom vode u akvariju, jezeru ili slično, izbjegavajte ulazak vode u crpku...
Seite 19: Upute Za Održavanje
ko želite imati ispravno uzemljenje, nemojte onesposobiti iglicu uzemljenja. ko je kabel napajanja oštećen, mora ga zamijeniti školovano servisno osoblje, kako bi se izbjegla opasnost. Upute za održavanje ve radove na održavanju linearne crpke, osim onoga što je opisano u tablici dolje, mora vršiti školovano servisno osoblje.
Seite 20 Upute za zamjenu filtra kod Serije YP Krajnji korisnik ima odgovornost integrirati prikladnu metodu filtracije. Za brojeve dijelova zamjenskih elemenata filtra, vidjeti podatkovne tablice za odgovarajuće serije na gd-thomas.com. Informacije o integriranom prekidaču za zaštitu membrane Modeli AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW-240, LW-300, LW- 400 i YP-70VC opremljeni su integriranim prekidačem za zaštitu membrane koja aktivira i...
Seite 21 Primjenjive upute za isključivanje prekidača membrane kod serije LP i LW: Napomena: Modeli iz Serije LP i LW imaju različite prekidače: Prepoznajte koji tip ima vaša crpka uspoređujući razne fotografije i upute dolje: sključite napajanje i uklonite vijke iz kućišta i kućište. LW kućište Корпус...
Seite 22 (Normalni način rada.) Za više informacija molimo pogledajte www.gd-thomas.com. Informacije sadržane u ovom dokumentu vlasništvo su tvrtke Gardner Denver Thomas. Ovaj dokument ili njegovi dijelovi ne mogu se staviti na raspolaganje, izravno ili neizravno, trećim osobama, niti mogu biti objavljeni ili distribuirani na bilo koji način bez pisanog odobrenja.
Seite 23 LW-240 YP-6A AP-40 LP-200HN LW-300 YP-15A AP-60N LW-400 YP-20A AP-60/80 YP-6V AP-80H YP-15V AP-100 YP-20V AP-120 YP-30VC YP-40VC YP-50VC YP-60VC YP-70VC Děkujeme Vám, že jste si zakoupili lineární pumpu Gardner Denver Thomas. Překlad původních pokynů. Dokument P/N 17000820 _ 06/2018...
Seite 24: Bezpečností Pokyny
Bezpečností pokyny Použité symboly Varování edodržením těchto pokynů může dojít k ohrožení pumpy, systému nebo dokonce i života a zdraví osob. Pozor - vysoké napětí ento symbol upozorňuje na vysoké napětí. řečtěte si tuto příručku prosím a vezměte na vědomí veškeré její pokyny před uvedením pumpy do provozu.
Seite 25: Pokyny K Instalaci
• umpa může být provozována pouze v určeném rozsahu tlaku. Technické informace ohledně rozsahu výkonu naleznete na datovém listu série na adrese: gd-thomas.com. Pumpu nespouštějte při nulovém tlaku.
Seite 26: Pokyny K Údržbě
Pokyny k instalaci (pokračování) pump určených k provzdušňování vody v akváriích, rybnících apod. zajistěte, aby nemohlo dojít k vniknutí vody do pumpy instalováním pumpy nad úrovní hladiny vody. Pro zajištění řádného uzemnění nesmí dojít k odpojení uzemňovacího kolíku. Pokud dojde k poškození napájecího kabelu, musí jej kvůli zajištění...
Seite 27 (Těsnění není zobrazeno) Pokyny pro výměnu tělesa filtru série YP: Je odpovědností koncového uživatele, aby použil vhodnou metodu filtrace. Informace o výměně tělesa filtru a číslech dílů viz příslušný datový list série na adrese: gd-thomas.com. Informace k integrovanému spínači ochrany membrány Modely AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW-240, LW-300, LW- 400 a YP-70VC jsou vybaveny integrovaným spínačem ochrany membrány, který...
Seite 28 Použijte běžný plochý šroubovák a zatlačte Po usazení spínače ochrany dolní část páčky černého spínače přes membrány do správné pozice oranžový kolík, aby již oranžový kolík nebyl odkrytý. pro deaktivaci jednotku znovu smontujte. Odkrytý oranžový kolík Spínač ochrany membrány je Spínač...
Seite 29 (Pumpa nebude fungovat.) Další informace viz www.gd-thomas.com. Vlastníkem informací obsažených v tomto dokumentu je společnost Gardner Denver Thomas. Tento dokument ani jeho části nesmí být poskytnuty (přímo či nepřímo) třetím osobám ani jakýmkoliv způsobem publikovány či distribuovány bez předchozího písemného souhlasu.
Seite 30 YP-6A AP-40 LP-200HN LW-300 YP-15A AP-60N LW-400 YP-20A AP-60/80 YP-6V AP-80H YP-15V AP-100 YP-20V AP-120 YP-30VC YP-40VC YP-50VC YP-60VC YP-70VC Tak, fordi du købte en Gardner Denver Thomas lineær pumpe. Oversættelse af den originale brugsanvisning. Document P/N 17000820 _ 06/2018...
Seite 31 Sikkerhedsinstruktion Brugte symboler Advarselsinstruktion anglende overholdelse kan være til skade for pumpen, systemet og desuden personers liv og helbred. Pas på - Højspænding ette symbol advarer om farlige høje spændinger. æs denne vejledning, før pumpen tages i drift, og læg mærke til alle instruktioner.
Seite 32 (f.eks brændbare gasser, eksplosive gasser eller dampe), vanddamp, væsker, aggressive gasser eller spor af olie eller olietåge og fedt. • umper må kun drives inden for et specificeret trykspektrum. Specifikation for ydelsesområdet kan findes i seriedatabladet på gd-thomas.com. Brug ikke pumpen uden tryk.
Seite 33 Installationsinstruktion (Fortsat) ndgå for pumper, der bruges til at lufte vandet i akvarier, damme eller lignende, at der kommer vand ind i pumpen ved at sikre, at pumpen er installeret over vandoverfladen. røv ikke på at undgå en korrekt jordforbindelse. vis ledningen er beskadiget, skal den udskiftes af uddannet servicepersonale for at undgå...
Seite 34 (Pakning ikke vist) YP Serien; Instruktioner for udskiftning af filterelement: Det påhviler slutbrugeren at integrere en passende filtreringsmetode. Varenumre for udskiftning af filterelementer fra de relevante seriedatablade findes på gd-thomas.com. Integreret membranbeskyttelse Information vedr. afbrydere Modellerne AP-60N, AP-60/80 AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW-240, LW-300, LW-400 og YP-70VC er udstyret med en integreret membran beskyttelsesafbryder, der aktiverer eller slukker for pumpen ved membranfejl eller fra eksterne påvirkninger.
Seite 35 Brug en flad skruetrækker til at skubbe den nedre Efter placering af membrans beskyttelses- del af den sorte afbryderarm over den orange stift afbryders håndtag til fungerende positioner så den orange stift ikke længere er eksponeret. for at deaktivere afbryder, samles enheden. Orange stift eksponeret Membrans beskyttelses- Membrans beskyttelses-...
Seite 36 (Normal driftstilstand.) For yderligere information, se www.gd-thomas.com. Oplysningerne i dette dokument tilhører Gardner Denver Thomas. Dette dokument eller dele heraf, må ikke stilles til rådighed, direkte eller indirekte, til tredjemand eller offentliggøres eller distribueres på nogen måde uden skriftlig tilladelse.
Seite 37 LW-300 YP-15A AP-60N LW-400 YP-20A AP-60/80 YP-6V AP-80H YP-15V AP-100 YP-20V AP-120 YP-30VC YP-40VC YP-50VC YP-60VC YP-70VC Hartelijk bedankt voor het kopen van een lineaire pomp van Gardner Denver Thomas. Vertaling van de originele instructies. Document p.nr. 17000820 _ 06/2018...
Seite 38: Veiligheidsinstructies
Veiligheidsinstructies Gebruikte symbolen Waarschuwing iet naleven van deze instructies kan de pomp, het systeem of zelfs de gezondheid en het leven van personen in gevaar brengen. Voorzichtig – Hoogspanning it symbool waarschuwt voor gevaarlijke hoogspanning. ees deze gebruiksaanwijzing met alle instructies aandachtig door voor het bedienen van de pomp.
Seite 39 laats geen voorwerpen op de stroomkabel. Beschadigde kabels kunnen kortsluiting veroorzaken en moeten gerepareerd worden door geschoold servicepersoneel. aat geen water of andere vloeistoffen over de pomp lopen. erkzaamheden aan elektrische apparaten mogen alleen uitgevoerd worden door geschoold personeel in overeenstemming met de geldende technische regels.
Seite 40: Onderhoudsinstructies
Gebruik de pomp niet bij een druk van nul. Instructie voor de installatie (vervolg) oorkom bij pompen die gebruikt worden voor het beluchten van aquaria, vijvers en dergelijke dat er water in de pomp binnendringt, door de pomp boven het waterniveau te installeren.
Seite 41 Instructies voor het vervangen van het filterelement van de serie YP: Het is de verantwoordelijkheid van de gebruiker om een passende filtratiemethode te integreren. Zie voor de plaatsing van filterelementen de onderdeelnummers op het gegevensblad van de betreffende serie op gd-thomas.com. Geïntegreerde membraanbescherming Informatie schakelaar De modellen AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW-240, LW- 300, LW-400 en YP-70VC zijn uitgerust met een geïntegreerde...
Seite 42 Toepasbare instructie voor het deactiveren van de diafragmaschakelaar van de serie AP: aal het apparaat van het stroomnet af en verwijder vier behuizingsschroeven en de behuizing. Verwijder de vier afdekplaten schroeven en afdekplaat. Afdekplaat Behuizing AP (4) Afdekking (4) Schroeven van plaatschroeven de behuizing Schakel na het plaatsen van de diafragma-...
Seite 43 (Normale gebruiksmodus.) Kijk voor meer informatie op www.gd-thomas.com. De informatie in dit document is eigendom van Gardner Denver Thomas. Deze documenten of delen daaruit mogen niet aan derden beschikbaar gemaakt worden, noch gepubliceerd of verspreid op enige andere wijze zonder schriftelijke toestemming.
Seite 44 Lineaarsete diafragmapumpade KASUTUSJUHEND Mudelid: AP-30 LP-150HN LW-240 YP-6A AP-40 LP-200HN LW-300 YP-15A AP-60N LW-400 YP-20A AP-60/80 YP-6V AP-80H YP-15V AP-100 YP-20V AP-120 YP-30VC YP-40VC YP-50VC YP-60VC YP-70VC Täname, et ostsite Gardner Denver Thomase lineaarpumba. Originaaljuhendite tõlge. Dokument P/N 17000820 _ 06/2018...
Seite 45 Ohutusjuhend Kasutatud sümbolid Hoiatusjuhis ittejärgimine võib ohustada pumpa, süsteemi või isegi inimeste elu ja tervist. Etteveetust – kõrge pinge ee sümbol hoiatab ohtliku kõrge pinge eest. alun lugege enne pumba kasutamist seda juhendit, pannes tähele kõiki juhiseid. Juhiste järgimine tagab ohutu ja usaldusväärse töö. Ohutusabinõude eiramine võib põhjustada seadme rikki minemise või tuleohu ja ohustada inimeste tervist.
Seite 46 õli, õliudu ja rasva jäägid. • umpadega tohib töötada ainult määratletud rõhuvahemikus. Töövahemiku spetsifikatsiooni leiate seeriate andmelehelt veebisaidil gd-thomas.com. Ärge laske pumbal töötada nullrõhuga. Paigaldusjuhend (jätkub) umpade puhul, mida kasutatakse vee õhutamiseks akvaariumides, tiikides vms kohtades, vältige vee sattumist pumpa, tagades selle pumba paigaldamisega veepinnast kõrgemale.
Seite 47 orraliku maanduse tagamiseks ärge rikkuge maanduskontakti. ui toitejuhe on kahjustatud, tuleb see ohu vältimiseks väljaõppinud teeninduspersonalil välja vahetada. Hooldusjuhend õik teised lineaarpumba hooldustööd, mida ei ole allolevas tabelis kirjeldatud, peab tegema väljaõppinud teeninduspersonal. Soovitatav filtri hoolduse graafik nne hoolduse tegemist veenduge, et vooluvõrgu juhe on lahti ühendatud.
Seite 48 YP seeria filtrielemendi vahetamise juhised Lõppkasutaja vastutusel on integreerida sobiv filtreerimismeetod. Filtrielemendi osade numbrite vahetamiseks vt vastavat seeriate andmelehte veebisaidil gd-thomas.com. Integreeritud diafragma kaitselüliti teave Mudelid AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW-240, LW-300, LW-400 ja YP-70VC on varustatud integreeritud diafragma kaitselülitiga, mis aktiveerib või lülitab pumba välja diafragma töö...
Seite 49 Kohaldatavate LP ja LW seeriate diafragma lüliti inaktiveerimise juhend NB! LP ja LW seeriate mudelid sisaldavad erinevaid lüliteid. Oma pumba lüliti tüübi kindlaks tegemiseks võrrelge allolevaid erinevaid fotosid ja juhiseid. Ü hendage seade vooluvõrgust lahti ning eemaldage korpuse kruvid ja korpus. LP korpus LW korpus (4) Korpuse kruvid...
Seite 50 (tavaline töörežiim) Täiendavat teavet vt palun veebisaidilt www.gd-thomas.com. Käesolevas dokumendis sisalduv teave on ettevõtte Gardner Denver Thomas omand. Käesolevat dokumenti ega selle osi ei tohi otseselt ega kaudselt teha kättesaadavaks kolmandatele isikutele ega avaldada või muul viisil levitada ilma kirjaliku nõusolekuta.
Seite 51 KÄYTTÖOPAS Lineaariset kalvopumput Mallit: AP-30 LP-150HN LW-240 YP-6A AP-40 LP-200HN LW-300 YP-15A AP-60N LW-400 YP-20A AP-60/80 YP-6V AP-80H YP-15V AP-100 YP-20V AP-120 YP-30VC YP-40VC YP-50VC YP-60VC YP-70VC Kiitos, että ostit Gardner Denver Thomasin lineaarisen pumpun. Alkuperäisten ohjeiden käännös. Asiakirja P/N 17000820 _ 06/2018...
Seite 52: Turvallisuusohjeet
Turvallisuusohjeet Käytetyt symbolit aroitus Ohje Noudattamisen laiminlyönti voi vaarantaa pumpun, järjestelmän tai jopa henkilöiden elämän ja terveyden. oudata varovaisuutta – Korkeajännite Tämä symboli varoittaa vaarallisista korkeajännitteistä. ue tämä käyttöopas ennen pumpun käyttöä huomioiden kaikki ohjeet. Näiden ohjeiden noudattaminen varmistaa turvallisen ja luotettavan toiminnan.
Seite 53 • umppuja saa käyttää vain määritetyn painealueen sisällä. Suoritusalueen määritykset löytyvät sarjan esitteistä sivustolta gd- thomas.com. Älä käytä pumppua nollapaineella Asennusohjeet (jatkuu) Pumpulle, joita käytetään ilmastamaan vettä akvaarioissa, lammissa tai vastaavissa, vältä veden sisäänmenoa pumppuun varmistamalla, että pumppu on asennettu veden tason yläpuolelle.
Seite 54 os syöttöjohto on vaurioitunut, koulutetun huoltohenkilöstön on vaihdettava se vaaran välttämiseksi. Huolto-ohjeet oulutetun huoltohenkilöstön on suoritettava kaikki muut lineaarisen pumpun huoltotyöt kuin ne, jotka on kuvattu alla olevassa taulukossa. Suositeltu suodattimen vaihtoaikataulu armista, että päävirtajohto on irrotettu ennen huollon suorittamista. AP-sarja LP-sarja LW-sarja...
Seite 55 YP-sarjan suodatinelementin vaihto-ohjeet: Loppukäyttäjän vastuulla on kytkeä sopiva suodatusmenetelmä. Saat vaihtosuodatinelementin osanumerot oikean sarjan esitteestä sivustolta gd-thomas.com. Integroidun kalvonsuoja-kytkimen tiedot Mallit AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW-240, LW-300, LW- 400 ja YP-70VC on varustettu integroidulla kalvonsuojakytkimellä, joka aktivoi tai kytkee pumpun pois päältä...
Seite 56 Sovellettavat LP- ja LW-sarjan kalvon kytkimen käytöstäpoisto-ohjeet: Huomaa: LP- ja LW-sarjojen malleissa on erilaiset kytkimet. Määritä, minkä tyyppinen kytkin pumpussasi on vertaamalla useita valokuvia ja ohjeita alta: atkaise sähkö ja poista kotelon ruuvit ja kotelo. LW-kotelo LP-kotelo (4) Kotelon ruuvit (6) Kotelon ruuvit Sovellettavat LP- ja LW-sarjan kalvon kytkimen käytöstäpoisto-ohjeet (jatkuu): Kun kalvonsuojakytkin on laitettu...
Seite 57 (4) Kotelon ruuvit (Pumppu ei käy.) (Normaali toimintatila.) Saat lisätietoja sivustolta gd-thomas.com. Tähän asiakirjaan sisältyvät tiedot ovat Gardner Denver Thomasin omaisuutta. Tätä asiakirjaa, tai sen osia, ei saa tehdä käytettäväksi, suoraan tai epäsuorasti, kolmansille osapuolille, tai julkaista tai jakaa millään tavalla ilman kirjallista suostumusta.
Seite 58 AP-40 LP-200HN LW-300 YP-15A AP-60N LW-400 YP-20A AP-60/80 YP-6V AP-80H YP-15V AP-100 YP-20V AP-120 YP-30VC YP-40VC YP-50VC YP-60VC YP-70VC Tous nos remerciements pour avoir acquis une pompe linéaire Gardner Denver Thomas. Traduction des instructions originales. Document P/N 17000820 _ 06/2018...
Seite 59 Instructions de sécurité Symboles utilisés vertissement Un non-respect peut mettre la pompe en péril, le système ou même la vie et la santé des personnes. ttention – Haute tension Ce symbole met en garde sur la présence de tensions élevées dangereuses. euillez lire le présent manuel avant de mettre en service la pompe, prenant en compte l'ensemble des instructions.
Seite 60: Instructions D'installation
s'est refroidie. (Les modèles YP-6A, YP-15A, YP-20A, YP6V, YP-15V et YP-20V comportent un fusible thermique). e pas placer quoique ce soit sur le câble électrique. Les câbles endommagés peuvent causer des courts-circuits ou des chocs électriques et doivent être réparés par un personnel de service formé.
Seite 61: Instructions De Maintenance
être exploitées dans la plage de pressions spécifiée. La spécification de la plage de performance figure sur la fiche technique des séries sur le site on gd- thomas.com. Ne pas faire fonctionner la pompe à une pression zéro. Instructions d'installation (suite) n ce qui concerne les pompes utilisées pour aérer l'eau...
Seite 62 Il incombe à l'utilisateur final d'intégrer un procédé de filtration adapté. Pour les numéros de pièces des éléments filtrants de rechange, voir fiche technique de la série correspondante sur le site gd-thomas.com. Informations sur l'interrupteur de protection de membrane intégrée Les modèles AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW-240, lW-...
Seite 63 Instructions applicables pour la désactivation de l'interrupteur à membrane de la série AP : Débrancher et retirer Retirer quatre vis de plaques de quatre vis de boîtier et le boîtier. recouvrement et la plaque de recouvrement. Plaque de recouvrement Boîtier AP (4) Vis de plaque de (4) Vis de boîtier...
Seite 64 Pour plus d'informations, veuillez consulter le site www.gd-thomas.com. Les informations contenues dans le présent document sont la propriété de Gardner Denver Thomas. Le présent document ou des extraits de celui-ci ne peuvent être fournis à des tiers, directement ou indirectement, ni publiés ou distribués de quelque manière que ce soit sans autorisation écrite.
Seite 65 LP-200HN LW-300 YP-15A AP-60N LW-400 YP-20A AP-60/80 YP-6V AP-80H YP-15V AP-100 YP-20V AP-120 YP-30VC YP-40VC YP-50VC YP-60VC YP-70VC Vielen Dank, dass Sie sich für eine Linearpumpe von Gardner Denver Thomas entschieden haben. Übersetzung des Originalhandbuchs. Dokument P/N 17000820 _ 06/2018...
Seite 66 Sicherheitshinweise Verwendete Symbole efahrenhinweis ie Nichtbeachtung dieser Hinweise kann die Pumpe, das System oder sogar Leben und Gesundheit von Personen gefährden. orsicht – Hochspannung ieses Symbol warnt vor gefährlicher elektrischer Hochspannung. itte lesen Sie dieses Handbuch vor Inbetriebnahme und beachten Sie sämtliche Hinweise.
Seite 67: Aufstellungsanweisungen
Abkühlung der Pumpe wieder abgeschaltet (Normalbetrieb) wird. (Die Geräte der Baureihen YP-6A, YP-15A, YP-20A, YP6V, YP-15V und YP-20V verfügen über eine Thermosicherung.) tellen Sie nichts auf das elektrische Anschlusskabel. Beschädigte Anschlusskabel können zum Kurzschluss und Stromschlag führen und müssen durch geschultes Wartungspersonal repariert werden.
Seite 68: Wartungsanweisungen
Pumpen dürfen nur innerhalb eines bestimmten Druckbereichs betrieben werden. Angaben zu den Druckbereichen finden Sie im Datenblatt der jeweiligen Baureihe unter www.gd-thomas.com. Betreiben Sie das Gerät nicht bei Nulldruck. Aufstellungsanweisungen (Fortsetzung) Pumpen, die zur Belüftung von Aquarien, Teichen oder Ähnlichem benutzt werden, müssen stets oberhalb des...
Seite 69: Informationen Zum Integrierten Membran-Schutzschalter
Anweisungen für den Ersatz des Filters bei Geräten der Baureihe YP: Die Einbindung einer angemessenen Filtrationsmethode liegt in der Verantwortung des Endbenutzers. Die Artikelnummern der Ersatzfilter finden Sie im Datenblatt der jeweiligen Baureihe unter www.gd-thomas.com. Informationen zum integrierten Membran- Schutzschalter Die Geräte der Baureihen AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW-240,...
Seite 70 assen Sie die Pumpe bei Schäden an der Membran durch geschultes Wartungspersonal instand setzen. (Anzeichen für Schäden sind keine oder eine zu geringe Pumpenleistung oder ein auffällig lauter Geräuschpegel.) Anweisungen zum Abschalten des Membran-Schutzschalters bei den entsprechenden Geräten der Baureihe AP: Trennen Sie das Anschlusskabel vom Netz Entfernen Sie die vier Schrauben EntfernenSie die vier Gehäuseschrauben...
Seite 71 (Normalbetrieb). Weitere Informationen finden Sie unter www.gd-thomas.com. Die in diesem Dokument enthaltenen Informationen sind Eigentum von Gardner Denver Thomas. Dieses Dokument oder Teile hiervon dürfen ohne schriftliche Genehmigung in keiner Weise direkt oder indirekt Dritten zugänglich gemacht, veröffentlicht oder weitergegeben werden.
Seite 72 AP-40 LP-200HN LW-300 YP-15A AP-60N LW-400 YP-20A AP-60/80 YP-6V AP-80H YP-15V AP-100 YP-20V AP-120 YP-30VC YP-40VC YP-50VC YP-60VC YP-70VC Σας ευχαριστούμε που αγοράσατε μια γραμμική αντλία Gardner Denver Thomas. Μετάφραση των οδηγιών από το πρωτότυπο. Έγγραφο P/N 17000820 _ 06/2018...
Seite 73: Οδηγίες Ασφαλείας
Οδηγίες ασφαλείας Χρησιμοποιούμενα σύμβολα Οδηγία προειδοποίησης Η μη τήρησή της μπορεί να προκαλέσει ζημιά στην αντλία, το σύστημα ή ακόμα και να θέσει σε κίνδυνο τη ζωή και την υγεία των ατόμων. Προσοχή – Υψηλή τάση Α υτό το σύμβολο προειδοποιεί για επικίνδυνες υψηλές τάσεις.
Seite 74: Οδηγίες Εγκατάστασης
(Τα μοντέλα YP-6A, YP-15A, YP-20A, YP6V, YP-15V και YP- 20V έχουν θερμική ασφάλεια.) Μ ην τοποθετείτε κανένα αντικείμενο επάνω στο καλώδιο ηλεκτρικού ρεύματος. Τα κατεστραμμένα καλώδια μπορεί να προκαλέσουν βραχυκυκλώματα ή ηλεκτροπληξία και πρέπει να επισκευάζονται από εκπαιδευμένο προσωπικό σέρβις. Μ...
Seite 75: Οδηγίες Συντήρησης
Ο • ι αντλίες πρέπει να λειτουργούν μόνο εντός του καθορισμένου εύρους πίεσης. Η προδιαγραφή εύρους απόδοσης υπάρχει στο φύλλο δεδομένων σειράς στην τοποθεσία gd-thomas.com. Μην χρησιμοποιείτε την αντλία υπό μηδενική πίεση. Οδηγίες εγκατάστασης (συνέχεια) Γ ια αντλίες που χρησιμοποιούνται για τον αερισμό του νερού...
Seite 76 Οδηγίες αντικατάστασης στοιχείου φίλτρου σειράς YP: Είναι ευθύνη του τελικού χρήστη να ενσωματώσει μια κατάλληλη μέθοδο φιλτραρίσματος. Για κωδικούς εξαρτήματος στοιχείου φίλτρου αντικατάστασης, ανατρέξτε στο σχετικό φύλλο δεδομένων σειράς στην τοποθεσία gd-thomas.com. Ενσωματωμένη προστασία διαφράγματος Πληροφορίες διακόπτη Τα μοντέλα AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW- 240, LW-300, LW-400 και...
Seite 77 Β εβαιωθείτε ότι το καλώδιο τροφοδοσίας ρεύματος είναι αποσυνδεδεμένο, πριν εκτελέσετε την απενεργοποίηση του διακόπτη. Α ν το διάφραγμα έχει καταστραφεί, φωνάξτε εκπαιδευμένο προσωπικό σέρβις για να κάνετε σέρβις στην αντλία. (Η ζημιά μπορεί να εντοπιστεί από τη μικρή ή την απουσία ροής αέρα...
Seite 78 Οι πληροφορίες που περιέχονται σε αυτό το έγγραφο αποτελούν ιδιοκτησία της Gardner Denver Thomas. Αυτό το έγγραφο ή μέρη του δεν επιτρέπεται να καθίστανται διαθέσιμα άμεσα ή έμμεσα σε τρίτα μέρη ούτε να δημοσιεύονται ή να διανέμονται με οποιονδήποτε τρόπο χωρίς γραπτή...
Seite 79 Modellek: AP-30 LP-150HN LW-240 YP-6A AP-40 LP-200HN LW-300 YP-15A AP-60N LW-400 YP-20A AP-60/80 YP-6V AP-80H YP-15V AP-100 YP-20V AP-120 YP-30VC YP-40VC YP-50VC YP-60VC YP-70VC Köszönjük, hogy Gardner Denver Thomas lineáris szivattyút vásárolt. Az eredeti utasítások fordítása. Document P/N 17000820 _ 06/2018...
Seite 80: Biztonsági Utasítások
Biztonsági utasítások Az alkalmazott jelölések Figyelmeztető utasítás a nem tartja be az utasítást, akkor az veszélyeztetheti a szivattyút, a rendszert, vagy akár egészségkárosodást és halált is okozhat. Vigyázat - Nagyfeszültség z a jel veszélyes feszültségre figyelmeztet. érjük, olvassa el ezt a kézikönyvet, a szivattyú működtetése előtt, és vegye figyelembe az összes utasítást.
Seite 81: Beszerelési Útmutató
YP-15A, YP-20A, YP6V, YP-15V és YP-20V modellek termikus biztosítékkal vannak felszerelve.) e tegyen semmit az elektromos vezetékre. A sérült kábelek rövidzárlatot vagy áramütést okozhatnak és a szakembereknek meg kell javítaniuk azokat. e öntsön vizet vagy más folyadékot a szivattyúra. villamos eszközöket csakis megfelelően képzett személyek szervizelhetik a vonatkozó...
Seite 82: Karbantartási Utasítások
• szivattyúkat csakis a meghatározott nyomás mellett szabad működtetni. A gd-thomas.com oldalon lévő adatlapon megtalálhatók a teljesítménnyel kapcsolatos adatok. Ne működtesse a szivattyút nulla nyomás mellett. Beszerelési tájékoztató (folytatás) mennyiben a szivattyúkat akváriumok, tavak, vagy hasonlók levegőztetéséhez használja, vigyázzon rá, hogy ne kerüljön víz a szivattyúba, ehhez pedig a víz szintje felé...
Seite 83 Szűrőcserélési utasítások az YP sorozathoz: A végfelhasználó feladata, hogy megfelelő szűrőberendezést építsen be. A szűrő cserélhető alkatrészeinek a cikkszámát a gd-thomas.com oldalon találhatja meg. Integrált membrán védelem Kapcsolóval kapcsolatos információ Az AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW-240, LW- 300, LW-400 és YP-70VC modellek fel vannak szerelve beépített membrán védelem...
Seite 84 Az AP sorozatú membrán kapcsoló kiiktatásának módja: Á ramtalanítsa a szivattyút. Távolítsa a négy rügzítőcsavart és a burkolatot. Vegye le a négy burkolólemezt csavarokat és a burkolatot. Burkolólemez AP ház (4) Burkolólemez csavarok (4) Burkolati csavarok Lapos fejű csavarhúzóval nyomja lejjebb miután A membrán-védelem pozicionálása után, a fekete kar a narancsszínű...
Seite 85 (Normál üzemmód.) További információkért, kérjük, látogassa meg a www.gd-thomas.com oldalt. A jelen dokumentumban szereplő információ a Gardner Denver Thomas Membrán tulajdona. Ezt a dokumentumot vagy annak részeit, nem lehet harmadik fél rendelkezésére bocsátani sem közvetlenül sem közvetve, és írásbeli engedély nélkül nem szabad kiadni vagy terjeszteni.
Seite 86 LP-150HN LW-240 YP-6A AP-40 LP-200HN LW-300 YP-15A AP-60N LW-400 YP-20A AP-60/80 YP-6V AP-80H YP-15V AP-100 YP-20V AP-120 YP-30VC YP-40VC YP-50VC YP-60VC YP-70VC Grazie per aver acquistato una pompa lineare Gardner Denver Thomas. Traduzione delle istruzioni originali. Documentazione P/N 17000820 _06/2018...
Seite 87: Istruzioni Sulla Sicurezza
Istruzioni sulla sicurezza Simboli utilizzati Avviso l mancato rispetto può mettere a rischio la pompa, l'impianto o addirittura la vita e l'incolumità delle persone. Attenzione – Alta tensione Questo simbolo segnala la presenza di alte tensioni pericolose.Prima di mettere in funzione la pompa, leggere il presente manuale e osservare tutte le istruzioni.
Seite 88: Istruzioni D'installazione
on posizionare oggetti sul cavo elettrico. I cavi danneggiati possono provocare cortocircuiti o scosse elettriche e devono essere riparati dal personale di assistenza tecnica qualificato. on versare acqua o altri liquidi sulla pompa. lavori sui dispositivi elettrici devono essere eseguiti soltanto da personale addestrato in conformità...
Seite 89: Istruzioni Di Manutenzione
Non mettere in funzione la pompa quando la pressione è pari a zero. Istruzioni d'installazione (continua) elle pompe utilizzate per aerare l'acqua degli acquari, degli stagni o impianti simili, evitare che l'acqua entri nella pompa assicurandosi che questa sia installata sopra il livello dell'acqua.
Seite 90 Istruzioni per la sostituzione dell'elemento filtrante serie YP: Spetta all'utente finale integrare un metodo di filtraggio adeguato. Per i codici prodotto degli elementi filtranti di ricambio si rimanda alla scheda tecnica della relativa serie, disponibile nel sito web gd-thomas.com. Protezione del diaframma integrato Informazioni sull'interruttore...
Seite 91 Istruzioni sulla disattivazione dell'interruttore del diaframma serie AP applicabile: collegare la tensione elettrica Rimuovere le quattro viti del riparo e rimuovere le quattro viti dell'alloggiamento e e il riparo stesso. l'alloggiamento stesso. Riparo Alloggiamento AP (4) Viti del riparo (4) Viti dell'alloggiamento Usare un comune cacciavite a lama piatta per Dopo aver posizionato correttamente spingere la parte inferiore della leva nera...
Seite 92 Per ulteriori informazioni si rimanda al sito web www.gd-thomas.com. Le informazioni contenute nella presente documentazione sono di proprietà di Gardner Denver Thomas. La presente documentazione, o parti di essa, non possono essere rese disponibili, direttamente o indirettamente, né pubblicate o distribuite in qualsiasi modo senza previo consenso scritto.
Seite 93 Modeļi: AP-30 LP-150HN LW-240 YP-6A AP-40 LP-200HN LW-300 YP-15A AP-60N LW-400 YP-20A AP-60/80 YP-6V AP-80H YP-15V AP-100 YP-20V AP-120 YP-30VC YP-40VC YP-50VC YP-60VC YP-70VC Paldies, ka iegādājāties Gardner Denver Thomas lineāro sūkni. Oriģinālo instrukciju tulkojums. Dokumenta P/N 17000820 _ 06/2018...
Seite 94: Drošības Instrukcijas
Drošības instrukcijas Izmantotie simboli Brīdinājuma norāde Neievērošanas gadījumā iespējams sabojāt sūkni un sistēmu vai apdraudēt cilvēku dzīvību un veselību. Uzmanību! Augsts spriegums Šī zīme brīdina par bīstami augstu spriegumu. Lūdzu, izlasiet šo rokasgrāmatu pirms sūkņa izmantošanas, ņemot vērā visas instrukcijas. Šo instrukciju ievērošana nodrošinās drošu un uzticamu iekārtas darbību.
Seite 95: Uzstādīšanas Instrukcijas
• ūkņu darbībai ir jānotiek noteiktā spiediena robežās. Darbības robežu specifikāciju iespējams apskatīt attiecīgās sērijas datu lapā, kas atrodas saitē: gd-thomas.com. Nedarbiniet sūkni bezspiediena apstākļos. Uzstādīšanas instrukcijas (turpinājums) zstādiet sūkni virs ūdens līmeņa, lai izvairītos no ūdens iekļūšanas sūknī...
Seite 96 ai nodrošinātu atbilstošu zemējumu, spraudņa zemējuma kontaktam ir jābūt savienotam ar kontaktligzdas zemējumu. a barošanas vads ir bojāts, tā nomaiņu jāuztic apmācītam servisa personālam, lai izvairītos no apdraudējuma riska dzīvībai. Apkopes instrukcijas ebkāda veida apkopi, kas veicama lineārajam sūknim un nav aprakstīta tālāk redzamajā...
Seite 97 Filtra elementa nomaiņas instrukcijas YP sērijai: Gala lietotājs atbild par pienācīgas filtrācijas metodes integrāciju. Rezerves filtra elementa daļu numurus iespējams apskatīt attiecīgās sērijas datu lapā, kas atrodas saitē gd-thomas.com. Integrētā diafragmas aizsardzība Informācija par slēdzi Modeļi AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW-240, LW-300, LW-400 un YP-70VC ir aprīkoti ar integrēto diafragmas aizsardzības slēdzi,...
Seite 98 Diafragmas slēdža deaktivizācijas instrukcija, kas piemērojama LP un LW sērijai: Piezīme. LP un LW sēriju modeļiem ir dažādi slēdži. Nosakiet īsto slēdža veidu, salīdzinot tālāk redzamos attēlus un instrukcijas: tvienojiet barošanas vadu , atskrūvējiet korpusa skrūves un noņemiet korpusu. LW korpuss LP korpuss (4) korpusa skrūves (6) korpusa skrūves...
Seite 99 (normāls darba režīms). Lai iegūtu vairāk informācijas, lūdzu, skatiet www.gd-thomas.com. Šajā dokumentā iekļautā informācija ir Gardner Denver Thomas īpašums. Tādēļ šis dokuments vai tā daļas nedrīkst kļūt tieši vai netieši pieejamas trešajām personām, publiskotas vai izplatītas jebkādā veidā bez rakstiskas piekrišanas.
Seite 100 Modeliai: AP-30 LP-150HN LW-240 YP-6A AP-40 LP-200HN LW-300 YP-15A AP-60N LW-400 YP-20A AP-60/80 YP-6V AP-80H YP-15V AP-100 YP-20V AP-120 YP-30VC YP-40VC YP-50VC YP-60VC YP-70VC Dėkojame, kad įsigijote „Gardner Denver Thomas“ linijinį siurblį. Originalios naudojimo instrukcijos vertimas Dokumentas P/N 17000820 _ 08/2018...
Seite 101 Saugos nurodymai Naudojami simboliai Perspėjimo nurodymas esilaikant šių nurodymų, galite sukelti pavojų siurbliui, sistemai ar net asmenų sveikatai ir gyvybei. Atsargiai – aukšta įtampa is simbolis perspėja apie pavojingą aukštą įtampą. Š rieš naudodami siurblį perskaitykite šią instrukciją, įsidėmėkite visus nurodymus. Šių nurodymų laikymasis užtikrina saugų ir patikimą...
Seite 102 • iurbliai turi būti naudojami tik nurodytame slėgio intervale. Našumo specifikacijas galite rasti siurblių serijos duomenų lapuose gd-thomas.com interneto svetainėje. Nenaudokite siurblio esant nuliniam slėgiui. Montavimo instrukcijos (tęsinys) tebėkite, kad į siurblius, naudojamus akvariumų, tvenkinių...
Seite 103 orėdami užtikrinti tinkamą įžeminimą, nepažeiskite įžeminimo kištuko. ei maitinimo laidas pažeistas, norint išvengti pavojaus jį pakeisti turi kvalifikuotas prižiūrintis darbuotojas. Priežiūros instrukcijos et kokius linijinio siurblio priežiūros darbus, neaprašytus toliau pateiktoje lentelėje, turi atlikti išmokytas prižiūrintis darbuotojas. Rekomenduojamas filtro priežiūros darbų tvarkaraštis rieš...
Seite 104 YP serijos filtro elemento keitimo instrukcijos: Galutinis naudotojas atsakingas už tinkamo filtravimo metodo parinkimą. Keičiamų filtravimo elementų dalių numeriai nurodyti gd-thomas.com interneto svetainėje pateikiamuose duomenų lapuose. Integruota diafragmos apsauga Jungiklio informacija Modeliai AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW-240, LW-300, LW-400 ir YP-70VC turi integruotą...
Seite 105 LP ir LW serijos diafragmos jungiklio atjungimo instrukcija: Pastaba: LP ir LW serijos modeliuose yra skirtingi jungikliai. Nustatykite, kokio tipo jungiklis yra jūsų siurblyje palygindami jį su toliau pateiktomis nuotraukomis ir instrukcijomis: tjunkite maitinimą , išsukite korpuso varžtus, nuimkite korpusą. LW korpusas LP korpusas (4) Korpuso varžtai...
Seite 106 (Siurblys neveiks) Norėdami gauti daugiau informacijos, apsilankykite interneto svetainėje www.gd-thomas.com. Šiame dokumente pateikiama informacija yra „Gardner Denver Thomas“ nuosavybė. Šio dokumento ar atskirų jo dalių negalima tiesiogiai ar netiesiogiai pateikti trečiosioms šalims, publikuoti ar platinti bet kokiais būdais be raštiško sutikimo.
Seite 107 Mudelli: AP-30 LP-150HN LW-240 YP-6A AP-40 LP-200HN LW-300 YP-15A AP-60N LW-400 YP-20A AP-60/80 YP-6V AP-80H YP-15V AP-100 YP-20V AP-120 YP-30VC YP-40VC YP-50VC YP-60VC YP-70VC Grazzi talli xtrajt pompa lineari ta' Gardner Denver Thomas. Traduzzjoni tal-istruzzjonijiet oriġinali. Dokument P/N 17000820 _ 06/2018...
Seite 108 Struzzjonijiet tas-Sigurtà Simboli użati Struzzjoni ta' Twissija ekk tonqos milli tikkonforma, tista' tipperikola l-pompa, is- sistema jew saħansitra l-ħajja u s-saħħa ta' persuni. Attenzjoni - Vultaġġ Għoli an is-simbolu jwissi li hemm vultaġġi għoljin perikolużi. ekk jogħġbok aqra dan il-manwal qabel tħaddem il-pompa, qis l- istruzzjonijiet kollha.
Seite 109 żejt u griż. jew traċċi ta' żejt jew likwidu, gassijiet aggressivi, • l-pompi għandhom jitħaddmu fi ħdan medda ta' pressjoni speċifikata biss. L-ispeċifikazzjoni tal-medda ta' prestazzjoni tista' tinstab fl-iskeda informattiva tas-serje fuq gd-thomas.com Tħaddimx il-pompa bi pressjoni żero.
Seite 110 Struzzjoni dwar l-Installazzjoni (Tkompli) ħal pompi li jintużaw biex jagħtu l-arja lil akkwarji, vaski jew simili, evita milli l-ilma jidħol fil-pompa billi tiżgura li l-pompa tkun installata fuq il-livell tal-ilma. ħal ertjar xieraq, teliminax il-pinn tal-ert. ekk il-wajer tal-provvista tal-elettriku jġarrab ħsara, dan għandu jiġi ssostitwit minn persunal tas-servis imħarreġ...
Seite 111 Struzzjonijiet għas-Sostituzzjoni tal-Element tal-Filtru tas-Serje YP: Hija r-responsabilità tal-utent finali li jintegra metodu ta' filtrazzjoni xieraq. Għal numri tal-parts tal-element tal-filtru ta' sostituzzjoni, ara l-iskeda informattiva tas-serje pertinenti fuq gd-thomas.com. Protezzjoni tad-Dijaframma Integrata Informazzjoni dwar l-Iswiċċ Il-mudelli AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW-240, LW-300, LW-400 u YP-70VC huma mgħammra bi swiċċ...
Seite 112 Pinn oranġjo espost L-iswiċċ tal-protezzjoni L-iswiċċ tal-protezzjoni tad- Tornavit tad-dijaframma attivat. komuni dijaframma mhuwiex attivat. (Il-pompa ma taħdimx.) (Modalità ta' tħaddim normali.) Struzzjoni dwar id-Disattivazzjoni tal-Iswiċċ tad-Dijaframma tas-Serje LP u LW applikabbli: Nota: Il-mudelli tas-serje LP u LW fihom swiċċijiet differenti. Identifika liema tip ta' swiċċ għandha l- pompa tiegħek billi tqabbel ir-ritratti varji u l-istruzzjonijiet ta' hawn taħt: konnettja minn mal-elettriku u neħħi l-viti tal-ilqugħ...
Seite 113 Għal aktar informazzjoni, jekk jogħġbok ara www.gd-thomas.com. L-informazzjoni li hemm f'dan id-dokument hija l-proprjetà ta' Gardner Denver Thomas. Dan id- dokument, jew partijiet minnu, jistgħu ma jkunux magħmulin disponibbli, direttament jew indirettament, lil partijiet terzi, lanqas ippubblikati jew distribwiti b'xi mod mingħajr kunsens bil-miktub.
Seite 114 LP-150HN LW-240 YP-6A AP-40 LP-200HN LW-300 YP-15A AP-60N LW-400 YP-20A AP-60/80 YP-6V AP-80H YP-15V AP-100 YP-20V AP-120 YP-30VC YP-40VC YP-50VC YP-60VC YP-70VC Dziękujemy za zakupienie pompy liniowej Gardner Denver Thomas. Tłumaczenie oryginalnej instrukcji obsługi. Nr kat. dokumentu 17000820 _ 06/2018...
Seite 115: Instrukcja Bezpieczeństwa
Instrukcja bezpieczeństwa Zastosowane symbole Ostrzeżenie ieprzestrzeganie instrukcji może spowodować zagrożenie dla pompy, systemu lub nawet życia i zdrowia osób. Przestroga – Wysokie napięcie ymbol ten ostrzega przed niebezpiecznym wysokim napięciem. rzed obsługą pompy należy przeczytać niniejszą instrukcję, zwracając uwagę na wszystkie zalecenia. Przestrzeganie niniejszej instrukcji zapewni bezpieczną...
Seite 116: Instrukcja Instalacji
ie umieszczać niczego na przewodzie elektrycznym. Uszkodzone przewody elektryczne mogą doprowadzić do zwarcia lub porażenia prądem elektrycznym i muszą zostać naprawione przez przeszkolony personel serwisowy. ie należy rozlewać wody ani innych cieczy na pompę. race na urządzeniach elektrycznych mogą przeprowadzać jedynie osoby posiadające odpowiednie umiejętności, zgodnie z obowiązującymi przepisami.
Seite 117: Instrukcja Konserwacji
• ompy mogą pracować wyłącznie w określonym zakresie ciśnień. Dane techniczne zakresu charakterystyk można znaleźć w karcie katalogowej danej serii na stronie gd-thomas.com. Nie należy używać pompy przy ciśnieniu zerowym. Instrukcja instalacji (cd.) przypadku pomp stosowanych do napowietrzania wody w akwariach, stawach lub podobnych miejscach, należy unikać...
Seite 118 Zastosowanie odpowiedniej metody filtracji leży w zakresie odpowiedzialności użytkownika końcowego. Numer katalogowy wymiennego wkładu filtra powietrza można znaleźć w odpowiedniej karcie katalogowej na stronie gd-thomas.com. Informacje dotyczące zintegrowanego przełącznika ochrony membrany Modele AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW-240, LW-300, LW-400 i YP-70VC wyposażone są...
Seite 119 Obowiązująca instrukcja dezaktywacji przełącznika membrany serii AP: dłączyć zasilanie i odkręcić Odkręcić cztery śruby pokrywy cztery śruby obudowy i zdjąć obudowę. i zdjąć pokrywę. Płyta pokrywy Obudowa AP (4) Śruby płyty pokrywy (4) Śruby obudowy Zastosować śrubokręt płaski do popchnięcia Po ustawieniu zabezpieczenia membrany Delnej czarnej dźwigni przełącznika nad przełączyć...
Seite 120 (praca normalna). W celu uzyskania dodatkowych informacji prosimy odwiedzić stronę: www.gd-thomas.com. Informacje zawarte w tym dokumencie są własnością Gardner Denver Thomas. Niniejszy dokument ani jego części nie mogą być udostępniane, bezpośrednio lub pośrednio stronom trzecim, ani publikowane lub dystrybuowane w jakikolwiek sposób, bez naszej pisemnej zgody.
Seite 121 LP-150HN LW-240 YP-6A AP-40 LP-200HN LW-300 YP-15A AP-60N LW-400 YP-20A AP-60/80 YP-6V AP-80H YP-15V AP-100 YP-20V AP-120 YP-30VC YP-40VC YP-50VC YP-60VC YP-70VC Obrigado por comprar uma bomba linear Gardner Denver Thomas. Tradução das instruções originais. Documento P/N 17000820 _ 06/2018...
Seite 122: Instruções De Segurança
Instruções de segurança Símbolos utilizados Instrução de aviso não cumprimento pode pôr em perigo a bomba, o sistema ou mesmo a vida e a saúde das pessoas. Cuidado - Alta voltagem ste símbolo avisa sobre alta voltagem perigosa. or favor, leia este manual antes do funcionamento da bomba e tome nota de todas as instruções.
Seite 123: Instruções De Instalação
óleo e graxa. • s bombas devem funcionar apenas com os intervalos de pressão específicos. As especificações do intervalo de desempenho podem ser encontradas nas folhas de dados das séries em gd-thomas.com Não coloque a bomba a funcionar sem pressão.
Seite 124: Instruções De Manutenção
Instruções de instalação (continuação) ara bombas utilizadas para arejar a água em aquários, tanques ou similares, evite a entrada de água na bomba ao garantir que a bomba está instalada acima do nível da água. ara afundamento adequado, não retire o pino de terra. e o cabo de alimentação está...
Seite 125 Instruções de substituição do elemento do filtro da série YP É da responsabilidade do utilizador final integrar um método de filtração adequado. Para referências das peças de substituição do elemento do filtro, consulte a folha de dados da série relevante em gd-thomas.com. Proteção do diafragma integrada Informação do interruptor Modelos AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW-240, LW-300, LW-400 e YP-70VC estão equipados com um interruptor de proteção do...
Seite 126 Use uma chave de fendas comum para empurrar Depois de posicionar a proteção do a porção inferior da alavanca do interruptor preto diafragma altera para a posição adequada sobre o pino laranja, para que o pino laranja não para desativar interruptor, esteja mais exposto.
Seite 127 Para mais informações, por favor consulte www.gd-thomas.com. A informação contida neste documento é propriedade de Gardner Denver Thomas. Este documento, ou partes dele, pode não estar disponível, direta ou indiretamente, a terceiros, nem publicado ou distribuído de qualquer forma sem autorização por escrito.
Seite 128 LP-150HN LW-240 YP-6A AP-40 LP-200HN LW-300 YP-15A AP-60N LW-400 YP-20A AP-60/80 YP-6V AP-80H YP-15V AP-100 YP-20V AP-120 YP-30VC YP-40VC YP-50VC YP-60VC YP-70VC Vă mulţumim pentru achiziţia unei pompe liniare Gardner Denver Thomas. Traducerea instrucţiunilor originale. Document P/N 17000820 _ 06/2018...
Seite 129: Instrucţiuni De Siguranţă
Instrucţiuni de siguranţă Simboluri utilizate Instrucţiune de avertizare erespectarea poate duce la avarierea pompei, sistemului sau chiar poate prezenta un pericol pentru viaţa şi sănătatea persoanelor. Atenţie –Tensiune înaltă cest simbol avertizează cu privire la tensiunile înalte periculoase. Vă rugăm citiţi acest manual înainte de a opera pompa, ţinând cont de toate instrucţiunile.
Seite 130: Instrucţiuni De Instalare
Nu aşezaţi nimic peste cablul electric. Cablurile avariate pot cauza scurtcircuite sau şocuri electrice şi trebuie reparate de personal de service instruit Nu vărsaţi apă sau alte lichide peste pompă. Lucrările asupra dispozitivelor electrice pot fi efectuate doar de către personal calificat, în conformitate cu reglementările tehnice aplicabile.
Seite 131: Instrucţiuni De Întreţinere
Nu operaţi pompa la presiune zero. Instrucţiuni de instalare (Continuare) a pompele utilizate pentru aerarea acvariilor cu apă, a iazurilor sau a altor locuri similare, evitaţi pătrunderea apei în pompă asigurându-vă că pompa este instalată deasupra nivelului apei.
Seite 132 Instrucţiuni privind înlocuirea elementului filtrului pentru seria YP: Este responsabilitatea utilizatorului final să folosească o metodă de filtrare adecvată. Pentru coduri de catalog pentru elementul de schimb al filtrului, consultaţi fişa tehnică pentru seria corespunzătoare pe gd-thomas.com. Informaţii privind comutatorul de protecţie integrat al diafragmei Modelele AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW-240, LW-300, LW-400 şi YP-70VC sunt prevăzute cu un comutator de protecţie integrat...
Seite 133 Utilizaţi o şurubelniţă lată pentru a împinge După poziţionarea comutatorului de porţiunea inferioară a pârghiei de comutare negre protecţie al diafragmei în poziţia adecvată peste ştiftul portocaliu, astfel încât acesta să nu mai pentru dezactivarea comutatorului, reasamblaţi unitatea. fie expus. Ştift portocaliu expus Comutator de protecţie al diafragmei Şurubelniţă...
Seite 134 (Mod de operare normal.) Pentru mai multe informaţii, vă rugăm consultaţi www.gd-thomas.com. Informaţiile din prezentul document sunt proprietatea Gardner Denver Thomas. Prezentul document sau părţi ale acestuia nu trebuie puse la dispoziţia terţilor, direct sau indirect, publicate sau distribuite în vreun fel fără acord scris.
Seite 135: Руководство По Эксплуатации
Модели: AP-30 LP-150HN LW-240 YP-6A AP-40 LP-200HN LW-300 YP-15A AP-60N LW-400 YP-20A AP-60/80 YP-6V AP-80H YP-15V AP-100 YP-20V AP-120 YP-30VC YP-40VC YP-50VC YP-60VC YP-70VC Благодарим вас за приобретение линейного насоса Gardner Denver Thomas. Перевод оригинала руководства. Документ P/N 17000820 _ 06/2018...
Seite 136 Инструкция по технике безопасности Использованные символы Предупредительная маркировка П ри не соблюдении указаний возникает опасность повреждения насоса, всей системы или даже появляется угроза жизни и здоровью персонала. Внимание: высокое напряжение Д анный символ предупреждает о наличии опасного высокого напряжения. Необходимо прочесть настоящее руководство по эксплуатации насоса, обращая...
Seite 137: Инструкция По Установке
защитным выключателем, который срабатывает (насос будет отключен) при перегреве и отключается (нормальный режим работы) после того, как насос остынет. (Модели YP-6A, YP-15A, YP-20A, YP6V, YP-15V и YP-20V оборудованы тепловым предохранителем). З апрещается ставить предметы на электрические кабели. Поврежденные кабели могут стать причиной короткого...
Seite 138 Н • асосы должны эксплуатироваться только в указанном диапазоне давления. Спецификация рабочего диапазона представлена в листе технических данных определенной модели на сайте gd-thomas.com. Запрещается эксплуатация насоса при нулевом давлении. Инструкция по установке (продолжение) В отношении насосов, которые используются для насыщения воздухом воды в аквариумах, водоемах и...
Seite 139: Инструкция По Техническому Обслуживанию
Положение прокладки (Прокладка не изображена) Инструкции по замене фильтрующего элемента серии YP: В обязанности конечного пользователя входит выбор соответствующего метода фильтрации. Для выполнения замены компонентов фильтрующего элемента их номера необходимо смотреть в соответствующем листе технических данных модели на сайте gd-thomas.com.
Seite 140 Информация по встроенному Диафрагменному защитному выключателю Модели AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW-240, LW-300, LW-400 и YP-70VC оборудованы встроенным диафрагменным защитным выключателем, который активируется или выключает насос в случае возникновения сбоев в диафрагме или под воздействием внешних факторов. Данный выключатель может быть отключен следующим образом: П...
Seite 141 Соответствующие инструкции по отключению диафрагменного выключателя насоса серии LP и LW: Примечание: Модели серии LP и LW имеют разные выключатели. Необходимо определить, выключатель какого типа установлен на конкретном насосе путем сравнения различных фотографий и прочтения указаний ниже: О тключить питание и...
Seite 142 Более подробная информация представлена на сайте www.gd-thomas.com. Информация, представленная в настоящем документе, является собственностью Gardner Denver Thomas. Запрещается прямое или косвенное разглашение содержания настоящего документа или его части третьим лицам, а также его публикация или распространение в любой форме без получения письменного разрешения владельца.
Seite 143 LP-150HN LW-240 YP-6A AP-40 LP-200HN LW-300 YP-15A AP-60N LW-400 YP-20A AP-60/80 YP-6V AP-80H YP-15V AP-100 YP-20V AP-120 YP-30VC YP-40VC YP-50VC YP-60VC YP-70VC Ďakujeme, že ste si zakúpili lineárne čerpadlo Gardner Denver Thomas. Preklad pôvodných pokynov Dokument P/N 17000820 _ 06/2018...
Seite 144: Bezpečnostné Pokyny
Bezpečnostné pokyny Použité symboly Varovanie edodržanie týchto pokynov môže ohroziť fungovanie čerpadla, systému alebo dokonca život a zdravie osôb. Výstraha – Vysoké napätie ento symbol varuje pred nebezpečenstvom súvisiacim s vysokým napätím. red použitím čerpadla si prečítajte túto príručku a pozornosť venujte všetkým pokynom.
Seite 145: Pokyny Na Inštaláciu
Č • erpadlá by mali byť v prevádzke iba v rámci určeného rozpätia tlaku. Technické špecifikácie týkajúce sa rozpätí pre prevádzku nájdete v údajovom hárku série na stránke gd-thomas.com. Čerpadlo neprevádzkujte pri nulovom tlaku.
Seite 146: Pokyny Na Údržbu
Pokyny na inštaláciu (pokračovanie) V prípade čerpadiel používaných na okysličenie vody v akváriách, rybníkoch a pod. zabráňte vstupu vody do čerpadla tým, že skontrolujete, či je čerpadlo inštalované správne nad hladinou vody. by bolo možné správne uzemnenie, neodstraňujte kolík uzemnenia. k je napájací...
Seite 147 Pokyny na výmenu filtra v sérii YP: Za zavedenie vhodnej metódy filtrovania zodpovedá konečný používateľ. Čísla náhradných dielov filtra nájdete v príslušnom údajovom hárku série na stránke gd-thomas.com. Informácie o integrovanom spínači na ochranu membrány Modely AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW-240, LW-300, LW-400 a YP-70VC sú...
Seite 148 Použite plochý skrutkovač na zatlačenie spodnej Po nastavení spínača na ochranu časti čiernej páčky spínača cez oranžový kolík tak, membrány do správnej polohy pre jeho aby oranžový kolík viac nebolo vidno. deaktiváciu jednotku znova zmontujte. Viditeľný oranžový kolík Deaktivovaný spínač na Aktivovaný...
Seite 149 (Normálny režim prevádzky) Ďalšie informácie nájdete na stránke www.gd-thomas.com. Informácie uvedené v tomto dokumente sú vlastníctvom spoločnosti Gardner Denver Thomas. Tento dokument alebo jeho časti sa nesmú poskytnúť, priamo ani nepriamo, tretím stranám, ani zverejniť či iným spôsobom sprístupniť bez písomného súhlasu spoločnosti.
Seite 150 LP-150HN LW-240 YP-6A AP-40 LP-200HN LW-300 YP-15A AP-60N LW-400 YP-20A AP-60/80 YP-6V AP-80H YP-15V AP-100 YP-20V AP-120 YP-30VC YP-40VC YP-50VC YP-60VC YP-70VC Zahvaljujemo se vam za nakup linearne črpalke Gardner Denver Thomas. Prevod originalnega priročnika. Št. dokumenta 17000820 _ 06/2018...
Seite 151 Varnostni napotki Uporabljeni simboli Opozorilni napotki Č e jih ne boste upoštevali, lahko ogrozite varnost črpalke oziroma sistema ali celo življenje sebe in drugih oseb. Pozor – Visoka napetost a simbol opozarja na nevarno visoke napetosti. rosimo, da pred uporabo preberete ta priročnik in upoštevate vsa njegova navodila.
Seite 152: Navodila Za Namestitev
Č • rpalke morajo delovati samo znotraj navedenega tlačnega razpona. Razpon delovanja je naveden na podatkovnem listu za posamezno serijo, ki ga najdete na spletnem mestu gd- thomas.com. Črpalke ne uporabljajte pri ničnem tlaku.
Seite 153 Navodila za namestitev (nadaljevanje) ri črpalkah, ki se uporabljajo za aeriranje vode v akvarijih, ribnikih ali podobno, preprečite, da bi voda prodrla v črpalko, tako da črpalko namestite nad vodno gladino. a bo ozemljitev ustrezna, ne poškodujte ozemljitvenega vtiča. Č e je napajalni kabel poškodovan, ga mora zamenjati usposobljeno servisno osebje, da se izognete morebitnim nevarnostim.
Seite 154 Za integracijo ustrezne metode filtriranja mora poskrbeti končni uporabnik. Za številke delov za nadomestne filtrske vložke glejte podatkovni list za relevantno serijo, ki ga najdete na spletnem mestu gd-thomas.com. Informacije o zaščitnem stikalu membrane Modeli AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW-240, LW-300, LW-400 in YP-70VC imajo vgrajeno zaščitno stikalo za membrano, ki vklopi...
Seite 155 Potem ko ste zaščitno stikalo membrane Uporabite običajni ploščati izvijač, da spodnji del črne ročice stikala potisnete čez oranžni prestavili v ustrezen položaj, da ga lahko onemogočite, enoto znova sestavite. zatič, tako da ne bo več nezaščiten. Oranžni zatič, nezaščiten Zaščitno stikalo Zaščitno stikalo Običajen ploščati...
Seite 156 (Način običajnega delovanja.) Za več informacij obiščite spletno mesto www.gd-thomas.com. Informacije, ki so navedene v tem dokumentu, so last podjetja Gardner Denver Thomas. Tega dokumenta oziroma njegovih delov ni dovoljeno, bodisi posredno bodisi neposredno, posredovati tretjim osebam, niti jih brez pisnega soglasja ni dovoljeno objavljati ali deliti.
Seite 157 LW-240 YP-6A AP-40 LP-200HN LW-300 YP-15A AP-60N LW-400 YP-20A AP-60/80 YP-6V AP-80H YP-15V AP-100 YP-20V AP-120 YP-30VC YP-40VC YP-50VC YP-60VC YP-70VC Gracias por comprar una bomba lineal Gardner Denver Thomas. Traducción de las instrucciones originales. Document P/N 17000820 _ 06/2018...
Seite 158 Instrucciones de seguridad Símbolos utilizados Indicación de advertencia gnorar esta indicación puede dañar la bomba, el sistema o incluso la vida y la salud de las personas. Precaución: alta tensión ste símbolo advierte sobre altas tensiones peligrosas. Por favor, lea este manual antes de manejar la bomba y preste atención a todas las instrucciones.
Seite 159: Instrucciones Para La Instalación
• as bombas solo deben funcionar dentro del rango de presión especificado. Encontrará las especificaciones sobre el rango de rendimiento en la hoja de datos de la serie en gd-thomas.com. No maneje la bomba con presión cero.
Seite 160: Instrucciones Para El Mantenimiento
Instrucciones para la instalación(continuación) n las bombas utilizadas para airear el agua de los acuarios, estanques o similares, evite la entrada de agua en la bomba asegurándose de que instala la misma sobre el nivel del agua. ara una puesta a tierra adecuada, no quite el conector de puesta a tierra.
Seite 161 Es responsabilidad del usuario final integrar un método de filtrado adecuado. Para ver los números de las piezas para el recambio del filtro, véase la hoja de datos de la serie correspondiente en gd-thomas.com. Protección integrada de la membrana Información sobre el interruptor Los modelos AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW- 240, LW-300, LW-400 y YP-70VC están equipados con un interruptor de protección...
Seite 162 Use un desatornillador plano común para empujar Después de colocar el interruptor de la parte inferior de la palanca del interruptor negro protección de membrana en la posición sobre el conector naranja de forma que el conector correcta para desactivar el interruptor, naranja deje de estar descubierto.
Seite 163 (Funcionamiento normal). Encontrará más información en www.gd-thomas.com. La información contenida en este documento es propiedad de Gardner Denver Thomas. Este documento, o partes del mismo, no puede ponerse a disposición, directa o indirectamente, de terceros, ni ser publicado o distribuido de ninguna manera sin un consentimiento por escrito.
Seite 164 YP-6A AP-40 LP-200HN LW-300 YP-15A AP-60N LW-400 YP-20A AP-60/80 YP-6V AP-80H YP-15V AP-100 YP-20V AP-120 YP-30VC YP-40VC YP-50VC YP-60VC YP-70VC Tack för köpet av en Gardner Denver Thomas linjär pump. Översättning av de ursprungliga instruktionerna. Dokument P/N 17000820 _ 06/2018...
Seite 165 Säkerhetsinstruktion Använda Symboler Varningsinstruktion nderlåtenhet att följa dessa kan riskera pumpen, systemet eller till och med människors liv och hälsa. Varning – Högspänning enna symbol varnar för farlig högspänning änligen läs denna manual före användning av pumpen, med beaktande av alla instruktioner. Om dessa instruktioner följs, försäkrar det säker och pålitlig användning.
Seite 166: Installationsinstruktioner
ångor), vattenånga, vätskor, aggressiva gaser, eller spår av olja eller oljedimma och fett. • umparna bör användas endast inom specificerade tryckvidder. Specificering av prestandans vidd kan hittas i seriens datablad på sidan gd-thomas.com. Använd inte pumpen vid nolltryck.
Seite 167 Installationsinstruktioner (Fortsättning) ör pumpar som används för att syrsätta vatten i akvarium, undvik att vatten kommer in I pumpen genom att försäkra att pumpen installeras ovanför vattennivån. ör lämplig jordning, manipulera inte jordningstappen. m kordbandet är skadat, måste det bytas ut av yrkeskunnig tjänst-personal för att undvika fara.
Seite 168 Utbytesinstruktioner för YP Seriens Filterelement: Det är slutanvändarens ansvar att integrera en lämplig filtreringsmetod. För nummerserie på filterelementets utbytbara delar, se databladet för den relevanta serien på gd- thomas.com. Information om Integrerad Membran- säkerhetsbrytare Modellerna AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW- 240, LW-300, LW-400 och YP-70VC är utrustade med en integrerad membran-...
Seite 169 Tillämpliga Instruktioner för Inaktiverande av LP & LW Seriens Membran-brytare: Observera: LP & LW Seriens modeller har olika brytare. Identifiera vilken slags brytare din pump har genom att jämföra de olika fotografierna och instruktionerna nedan: oppla av strömmen . Avlägsna filterhuva & skruv LW Skydd LP Skydd (4) Skyddets skruvar...
Seite 170 (Normalt funktionsläge.) For mer information, vänligen se www.gd-thomas.com. Informationen i detta dokument tillhör Gardner Denver Thomas. Detta dokument, eller delar av det, får inte göras tillgängliga, direkt eller indirekt, för tredje parter, eller publiceras eller utdelas på något sätt utan skriftligt tillstånd.

Diese Anleitung auch für:

Lp-150hn Ap-40 Lp-200hn Lw-300 Lw-240 Yp-6a ... Alle anzeigen

Thomas AP-30 Handbuch

Verfügbare Sprachen

Quicklinks

Verwandte Anleitungen für Thomas AP-30

Inhaltszusammenfassung für Thomas AP-30

Diese Anleitung auch für:

Inhaltsverzeichnis
