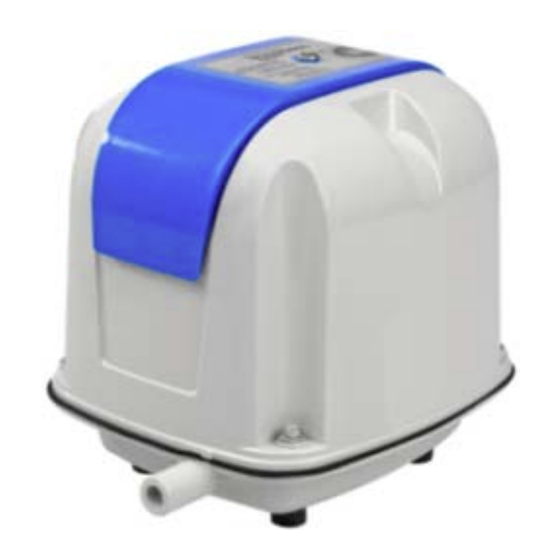

Thomas AP-30 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für AP-30:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

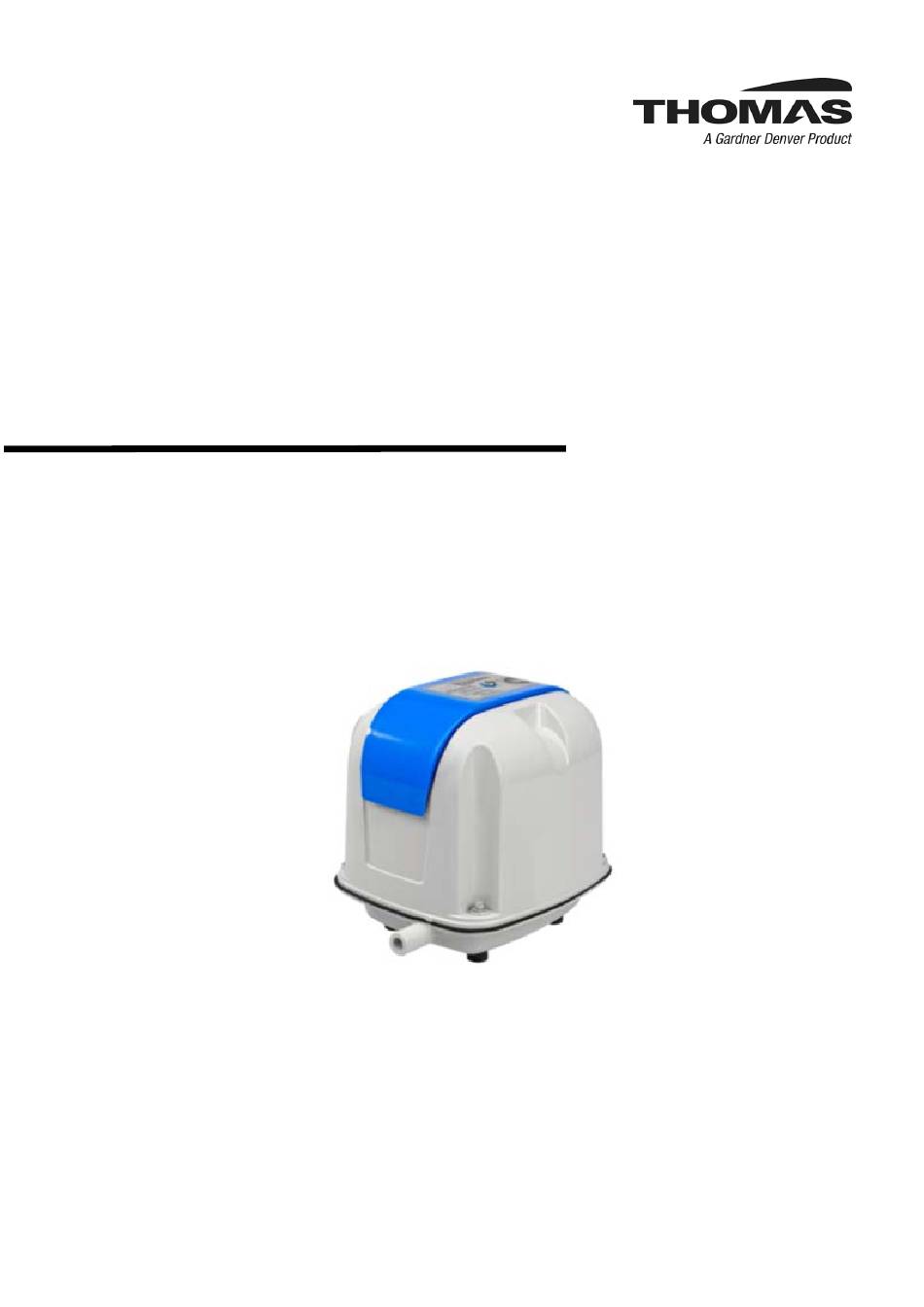

BEDIENUNGSHANDBUCH
Linearmembranpumpen
OPERATION MANUAL
Linear Diaphragm Pumps
Modelle/ Models:
Vor Inbetriebnahme der Pumpe ist das Bedienungshandbuch zu lesen, da wichtige
sicherheitsrelevante Hinweise darin enthalten sind.
Before operating the pump please read this manual completely. Important safety
instructions are included.
Für weitere EU-Sprachversionen nehmen Sie bitte Kontakt mit Gardner Denver Thomas auf.
For other EU language versions please contact Gardner Denver Thomas.
Seite 2 bis 13:
Page 14 to 24:
AP-30
AP-40
AP-60N
AP-60/80
AP-80H
AP-100
AP-120
1

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Thomas AP-30

Inhaltszusammenfassung für Thomas AP-30

  • Seite 1 Hinweise darin enthalten sind. Before operating the pump please read this manual completely. Important safety instructions are included. Für weitere EU-Sprachversionen nehmen Sie bitte Kontakt mit Gardner Denver Thomas auf. For other EU language versions please contact Gardner Denver Thomas.

  • Seite 2: Hinweis Zur Eg-Konformitätserklärung

    EMV-Richtlinie) und sind mit dem CE-Kennzeichen versehen (siehe hierzu die separate Konformitätserklärung). The casing pumps AP-30, AP-40, AP-60N, AP-60/80, AP-80H, AP-100, AP-120 are conform to the European Security Standard (Low Voltage- and EMC-directive) and carry the CE label (see the separate declaration of conformity).

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Hinweis zur EG-Konformitätserklärung ............... 2 Allgemeine Hinweise ....................4 Sicherheitshinweise ....................5 Bestimmungsgemäße Verwendung ................5 Funktionsbeschreibung der Pumpe ................6 Aufstellung ......................... 7 Anschluss und Inbetriebnahme ................. 7 Während des Betriebs beachten ................8 Wartungsintervalle ..................... 8 Störungen ....................9,10,11,12 Ersatzteilsätze ......................

  • Seite 4: Allgemeine Hinweise

    Bedienungsanleitung stets griffbereit! Die in dieser Dokumentation enthaltenen Informationen sind Eigentum von Gardner Denver Thomas. Die Dokumentation darf ohne die schriftliche Zustimmung von Gardner Denver Thomas weder vollständig, noch auszugsweise, direkt oder indirekt Dritten zugänglich gemacht, veröffentlicht oder anderweitig verbreitet werden.

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Verwendete Symbole Dieses Symbol kennzeichnet Gefahrenhinweise. Die Nichtbeachtung dieser Hinweise könnte das Gerät, Anlagen oder sogar Leben und Gesundheit von Personen gefährden. VORSICHT – hohe Spannung Dieses Symbol warnt vor lebensgefährlicher elektrischer Spannung. Arbeiten unter diesem Zeichen dürfen nur von Elektrofachkräften ausgeführt werden.

  • Seite 6: Funktionsbeschreibung Der Pumpe

    Membranbruchs ab. Ein in den Magnetspulen integrierter Thermoschutzschalter, der nach Abkühlung wieder einschaltet, schützt vor Überhitzung (siehe hierzu auch Kapitel Störungen): AP-30 / AP-40: Auslösetemperatur: 135°C AP-60N / AP-60/80: Auslösetemperatur: 100°C AP-80H / AP-100 / AP-120: Auslösetemperatur: 135°C Bitte stellen Sie sicher, dass bei plötzlichem Wiedereinschalten des...

  • Seite 7: Aufstellung

    Aufstellung  Die Pumpe ist nur für den Betrieb in trockenen Räumen geeignet.  Aufstellort soll eben, leicht zugänglich und gut belüftet sein.  Der Abstand zu Wänden und anderen Objekten muss groß genug sein, um Berührung zu vermeiden sowie eine ausreichende Kühlung zu gewährleisten. ...

  • Seite 8: Während Des Betriebs Beachten

    • Die Luftfeuchtigkeit darf 90% nicht überschreiten. Wartungsintervalle Der Pumpenblockwechsel ist nur durch geschultes Wartungspersonal (Fachbetrieb) zulässig. Arbeiten an elektrischen Komponenten dürfen nur von Elektrofachkräften in Übereinstimmung mit den geltenden Vorschriften durchgeführt werden. AP-60N AP-30 AP-60/80 AP-100 AP-120 AP-40 AP-80H Pumpenblockwechsel: max.

  • Seite 9: Störungen

    Störungen Vor dem Öffnen des Gehäuses ist die Pumpe vom Netz zu trennen. Störung Mögliche Ursache Behebung Keine oder zu Pumpe ist nicht an Netzanschluss und Spannung geringe das Stromnetz prüfen. Pumpenleistung. angeschlossen. Elektrischer Defekt. Mit Messgerät elektrischen Durchgang der Pumpe prüfen. Filter ist verstopft.
  • Seite 10 Netzstecker ziehen. wurde ausgelöst durch externe Erschütterung Gehäuseoberteil abnehmen. oder Membranriss (nicht Hierzu sind 4 außen bei AP-30 / AP-40). liegende Schrauben zu lösen, siehe Bild 3 Deckel der Antriebseinheit abnehmen. Hierzu sind 4 Schrauben zu lösen (Bild 4). Der Membranschutzschalter (Bild 5 und 6) ist ausgelöst,...
  • Seite 11 Membranschutzschalter Bild 6: Membranschutzschalter nicht ausgelöst Orangefarbener Schaltkopf Bild 7/ 8: Membranschutzschalter ausgelöst Schraubendreher (bitte im unteren Bereich ansetzen!) Rückstellkappe Bild 9: Zurücksetzen des Schutzschalters mithilfe eines Schraubendrehers, der im unteren Bereich der Rückstellkappe ansetzt.
  • Seite 12 Störung Mögliche Ursache Behebung Keine Pumpenleistung Thermoschutz hat auf- Nach Abkühlungsphase läuft grund Übertemperatur Membranpumpe selbstständig ausgelöst. Keine oder zu geringe Membranbruch Pumpe durch Fachbetrieb Pumpenleistung instand setzen lassen. Sonstiger Defekt Pumpe durch Fachbetrieb überprüfen lassen. Zusätzlich lautes Ventile oder Pumpe durch Fachbetrieb Geräusch Membranen sind...

  • Seite 13: Ersatzteilsätze

    Verpackungsinhalt AP-30 AP-80H 700073 1x Luftstutzen 18mm (rechtwinklig) AP-40 AP-100 2x Luftstutzenschellen AP-60N AP-120 AP-60/80 Gardner Denver Thomas GmbH Benzstraße 28 · D-82178 Puchheim Telefon: +49 89 809 00 0· Telefax: +49 89 80 83 68 e-Mail: thomas.de@gardnerdenver.com · www.gd-thomas.com...
  • Seite 14 Contents EC-Declaration of conformity General Information Safety Information General Usage Design and Function Installation Pneumatic / Electrical Connection and Operation During Operation Service Intervals Fault Finding 20,21,22,23 Spare Part Kits...

  • Seite 15: General Information

    Please observe all instructions and keep this manual ready to hand. The information contained in this document is the property of Gardner Denver Thomas. This document, or parts thereof, may not be made available, directly or indirectly, to third parties, nor published or distributed in any manner without written...

  • Seite 16: Safety Information

    Safety Information Symbols Used This symbol denotes a warning instruction. Failure to comply can endanger the pump, the system or even the life and health of persons. Caution – high voltage This symbol warns of dangerous high voltages. Any procedures with this system may only be undertaken by suitably qualified persons.

  • Seite 17: Design And Function

    An integrated thermal protective switch, which reactivates after cooling, protects the pump from overheating: AP-30 / AP-40: trigger temperature 135°C AP-60N / AP-60/80: trigger temperature 100°C AP-80H / AP-100 / AP-120: trigger temperature 135°C Please ensure that nobody is put in danger by a sudden reactivation of...

  • Seite 18: Installation

    Installation  The pump is suitable only for operation in dry rooms.  The pump position should be easily accessible, well ventilated and even.  Keep enough distance from walls and other objects to avoid contact as well as to ensure a sufficient cooling.

  • Seite 19: During Operation

    Changing of the pump chamber block should only be undertaken by trained service personnel. Work on electrical devices may only be carried out by skilled personnel in accordance with the applicable engineering regulations AP-60N AP-30 AP-60/80 AP-100 AP-120 AP-40 AP-80H Chamber block change: max.

  • Seite 20: Fault Finding

    Fault Finding Always disconnect the plug before commencing. Problem Possible cause Solution Little or no air Pump is not connected to Check connection and voltage. flow. power supply Electrical defect Check electrical continuity with test instrument. Filter is blocked. Change filter, see photo 1 and 2 Filter cover screw Photo 1: Remove filter cover screw.
  • Seite 21 Disconnect power. switch activated through damaged diaphragm or Remove pump housing via external impact four outer screws, see photo (excluding AP-30/ AP- 40). Remove cover plate after removal of four screws, see photo 4. The diaphragm protection switch (photo 5 and 6) is...
  • Seite 22 Diaphragm protection switch Photo 6: Diaphragm protection switch is not activated Orange colored Photo 7/ 8: Diaphragm protection switch is activated Screw driver (please push at lower area of black pin Black pin Photo 9: Reset of the protection switch by means of a screw driver, applied at lower part of pin.
  • Seite 23 Problem Possible cause Solution No air flow Thermal protection After cooling the pump will switch activated due to high back on automatically. temperature. Little or no air flow Diaphragm damaged Service pump by trained service personnel. Other defect Check pump by trained service personnel.

  • Seite 24: Spare Part Kits

    700073 1x Outlet hose 18 mm (angled) AP-40 AP-100 2x Hose clamps AP-60N AP-120 AP-60/80 Gardner Denver Thomas GmbH Benzstraße 28 · D-82178 Puchheim Telefon: +49 89 809 00 0· Telefax: +49 89 80 83 68 e-Mail: thomas.de@gardnerdenver.com · www.gd-thomas.com...
