: Depending on model / Abhängig vom Modell / Selon le modèle / In base al modello / En función del modelo / Dependendo do modelo / Afhankelijk van het model /
Ανάλογα με το μοντέλο / Odvisno od modela / Típusfüggő / Zależnie od modelu / Závisí na modelu / V závislosti od modelu / În funcţie de model /
В зависимост от модела / Sõltub mudelist / Priklauso nuo modelio / Atkarībā no modeļa / U zavisnosti od modela / Ovisno o modelu / Në varësi të modelit /
Ovisno o modelu / Во зависност од моделот / Beroende på modell / Avhengig av modell / Afhængigt af modellen / Mallin mukaan /
Seite 1
В зависимост от модела / Sõltub mudelist / Priklauso nuo modelio / Atkarībā no modeļa / U zavisnosti od modela / Ovisno o modelu / Në varësi të modelit / Ovisno o modelu / Во зависност од моделот / Beroende på modell / Avhengig av modell / Afhængigt af modellen / Mallin mukaan / P/No: MFL70219902 (1706-REV00) www.lg.com Printed in Korea...
Seite 5
ANTENNA/ CABLE IN HDMI IN HDMI IN/ARC USB IN H/P OUT...
Seite 6
H/P OUT Satellite IN OPTICAL DIGITAL AUDIO OUT COMPONENT IN AV IN VIDEO/Y P L/MONO AUDIO R VIDEO/Y P L/MONO AUDIO R...
Seite 7
COMPONENT IN AV IN VIDEO/Y P L/MONO AUDIO R VIDEO/Y P L/MONO AUDIO R VIDEO AUDIO VIDEO L/MONO AUDIO R...
Seite 13

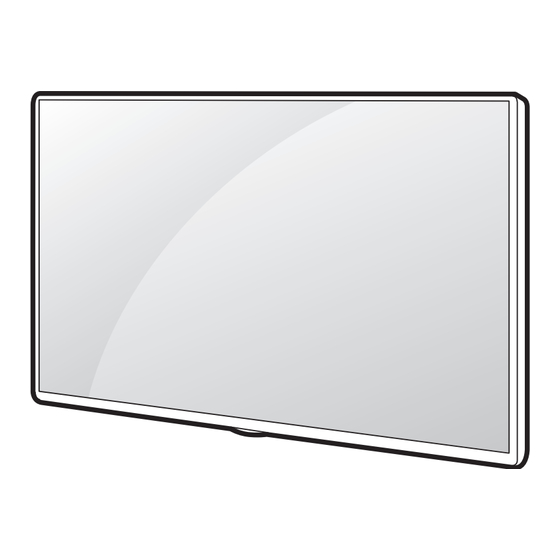

* LG LED TV verwendet LCD-Bildschirme mit LED-Beleuchtung. Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden und bewahren Sie es zur späteren Verwendung auf. www.lg.com Copyright ⓒ 2017 LG Electronics Inc. Alle Rechte vorbehalten.
Seite 14
Warnung! • Berühren Sie den Netzstecker nicht mit nassen Händen. Wenn die Kontaktstifte nass oder verstaubt sind, trocknen Sie den Sicherheitshinweise Netzstecker vollständig ab, bzw. befreien Sie ihn von Staub. Feuchtigkeit erhöht die Gefahr eines tödlichen Stromschlags. • Stellen Sie sicher, dass das Stromkabel geerdet ist. (Außer bei Geräten, die nicht geerdet sind.) Bei Nichtbeachtung besteht die Gefahr von Verletzungen oder eines tödlichen Stromschlags.
Seite 15
• Bringen Sie keine entflammbaren Stoffe in die Nähe des Gerätes. • Verwenden Sie nur autorisierte Netzadapter und Netzkabel, die von Bei unsachgemäßem Umgang mit entflammbaren Stoffen besteht LG Electronics genehmigt wurden. Andernfalls kann es zu Bränden, Explosionsgefahr. Stromschlägen, Fehlfunktionen oder Produktverformungen kommen.
Seite 16
• Das Signal von der Fernbedienung kann durch Sonnenlicht oder • Vermeiden Sie es, den Bildschirm zu berühren oder mit den andere starke Lichteinstrahlung gestört werden. Verdunkeln Sie in Fingern längere Zeit auf den Bildschirm zu drücken. Dadurch kann diesem Fall den Raum. es zu vorübergehenden Verzerrungseffekten auf dem Bildschirm kommen.
Vorbereitung • Um die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie keine nicht zertifizierten Produkte. • Wenn das Fernsehgerät nach der Auslieferung das erste Mal eingeschaltet wird, kann die Initialisierung einige Minuten dauern. • Durch nicht zertifizierte Produkte verursachte (Abhängig vom Modell) Beschädigungen sind nicht von der Garantie abgedeckt.
Anheben und Bewegen des Verwenden der Taste TV-Gerätes Sie können die TV-Funktionen verwenden, indem Sie die Taste nutzen. Lesen Sie folgende Hinweise, bevor Sie das TV-Gerät bewegen oder anheben, um Kratzer oder Beschädigungen am TV-Gerät zu verhindern und um einen reibungslosen Transport unabhängig von Typ und Größe zu gewährleisten.
Montage auf einem Tisch Befestigen des TV-Gerätes an einer Wand 1 Heben Sie das TV-Gerät an, und kippen Sie es auf einem Tisch in die (Diese Funktion der Kippsicherung steht nicht bei allen Modellen zur aufrechte Position. Verfügung.) • Lassen Sie (mindestens) 10 cm Platz zur Wand, um eine gute Belüftung zu gewährleisten.
Seite 20
Es wird empfohlen, eine Wandmontagehalterung von LG zu verwenden. Wandmontage. (Nur 43/49UJ62**) Die Wandhalterung von LG ist leicht zu bewegen, wenn die Kabel angeschlossen sind. Falls Sie eine andere Wandmontagehalterung als die von LG verwenden, stellen Sie sicher, dass Ihr Gerät ordnungsgemäß...
Seite 21
Verbindungen Anschluss für Satellitenschüssel (Benachrichtigungen) (Nur Satellitenmodelle) Schließen Sie das TV-Gerät mit einem Satelliten-HF-Kabel (75 Ω) an Verbinden Sie mehrere externe Geräte mit dem TV-Gerät, und wechseln eine Satellitenschüssel oder an eine Satellitenbuchse an. Sie die Eingangsmodi, um ein externes Gerät auszuwählen. Weitere Informationen zum Anschluss von externen Geräten entnehmen Sie Anschließen des CI-Moduls bitte dem Handbuch des jeweiligen Gerätes.
Seite 22
Fernbedienung (EIN/AUS) Ein- oder Ausschalten des TV-Gerätes. Wählt Radio-, TV- und DTV-Programme. (EINGANG) Ändert die Eingangsquelle. (Einige Tasten und Dienste werden möglicherweise je nach Modell oder (Schnelleinstellungen) Öffnet die Schnelleinstellungen. Region nicht bereitgestellt.) Sie können den ausgewählten Bereich im Vollbildmodus betrachten, indem Sie ihn vergrößern.
Download bereit. schaltet sich das Gerät nach 15 Minuten automatisch ab. LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Beim Anschließen an den PC (HDMI) wird entweder „Kein Signal“ oder Versand und Verwaltung) auch den Quellcode auf CD-ROM bereit.
Technische Daten Anormale Anzeige • Wenn sich das Gerät kalt anfühlt, kann es beim Einschalten zu einem kurzen Flimmern kommen. Das ist normal und kein Fehler WLAN-Modul Spezifikationen des Gerätes. • Da sich Frequenzkanäle je nach Land unterscheiden können, kann •...
Seite 25
CI-Modul (B x H x T) 100,0 mm x 55,0 mm x 5,0 mm Betriebstemperatur 0 °C bis 40 °C Betriebs-Luftfeuchtigkeit Unter 80 % Umgebungsbedingungen Temperatur bei Lagerung -20 °C bis 60 °C Luftfeuchtigkeit bei Unter 85 % Lagerung (Je nach Land) Digital-TV Analog-TV DVB-T...
BENUTZERHANDBUCH EINRICHTUNG DER EXTERNEN STEUERUNG Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden und bewahren Sie es zur späteren Verwendung auf. www.lg.com...
Seite 27
TASTEN-CODES TASTEN-CODES Diese Funktion steht nicht bei allen Modellen zur Verfügung. Code Code Function (Funktion) Hinweis Function (Funktion) Hinweis (Hexa) (Hexa) CH +(Kanal +), PR + (Programm +) Taste der Fernbedienung List (Liste) Taste der Fernbedienung CH -(Kanal -), PR - (Programm -) Taste der Fernbedienung Beenden Taste der Fernbedienung Volume + (Lautstärke +)
Seite 28
USB-Kabel Typ UC-232A Typ USB • LGTV unterstützt auch den chip-basierten PL2303-USB-Seriell-Wandler (Händler-ID: 0x0557, Produkt- ID: 0x2008), der nicht von LG hergestellt oder bereitgestellt wurde. • Dieser kann in Computergeschäften gekauft werden, die Zubehör für IT-Experten führen. RS-232C mit RS232C-Kabel Typ DE9 (D-Sub, 9-polig) •...
Seite 29
EINRICHTUNG DER EXTERNEN STEUERUNG Typ Klinkenstecker • Für die Verbindung von PC und Fernsehgerät müssen Sie ein Klinkenstecker-zu-RS-232-Kabel (gemäß Spezifikation im Handbuch) kaufen. * Bei anderen Modellen nutzen Sie den USB-Anschluss. * Die Verbindungsschnittstelle kann sich vom Fernsehgerät unterscheiden. - oder Computer des Kunden RS-232C-Konfigurationen 3-adrige Konfigurationen (nicht Standard)
EINRICHTUNG DER EXTERNEN STEUERUNG Kommunikationsparameter • Baudrate: 9600 bps (UART) • Stopp-Bit: 1 Bit • Datenlänge: 8 Bits • Übertragungscode: ASCII-Code • Parität: Keine • Verwenden Sie ein Überkreuz-Kabel (Reverse- Kabel). Befehlsreferenzliste (Abhängig vom Modell) Daten Daten BEFEHL1 BEFEHL2 BEFEHL1 BEFEHL2 (Hexadezimal) (Hexadezimal) 01.
Seite 31
EINRICHTUNG DER EXTERNEN STEUERUNG Übertragungs-/Empfangsprotokoll Übertragung [Command1][Command2][ ][Set ID][ ][Daten][Cr] [Command1] : Erster Befehl zur TV-Steuerung. (j, k, m oder x) [Command2] : Zweiter Befehl zur TV-Steuerung. [Set ID] : Sie können die [Set ID] einstellen, um die gewünschte Monitor-ID im Optionsmenü zu wählen.
Seite 32
EINRICHTUNG DER EXTERNEN STEUERUNG * Befehle können je nach Modell und Signal abweichen. 01. Ein/Aus (Command: k a) Ack [d][ ][Set ID][ ][OK/NG][Daten][x] ► Für die Steuerung des *Ein-/Ausschaltens des Geräts * Beim Stummschalten eines Videos wird das Transmission[k][a][ ][Set ID][ ][Daten][Cr] Bildschirmmenü...
Seite 33
EINRICHTUNG DER EXTERNEN STEUERUNG Daten Min.: 00 bis Max.: 64 * (Abhängig vom Modell) Ack [i][ ][Set ID][ ][OK/NG][Daten][x] 14. Bässe (Command: k s) 09. Farbton (Command: k j) ► Zur Einstellung der Bässe. ► Zur Einstellung des Farbtons auf dem Bildschirm. Sie können die Bässe auch über das Menü...
Seite 34
EINRICHTUNG DER EXTERNEN STEUERUNG Set ID = Alle = 00 5. Frequenz 20 (Dezimal) Daten 00 & 01 = Kanaldaten sind 10 = 00 0a Acknowledgement [v][ ][Set ID][ ][OK/NG][Daten][x] Daten 02 = Analoges Terrestrisches Fernsehen = 00 Ergebnis = ma 00 00 0a 00 * Hängt vom Modell ab und passt sich an, wenn der Ton- Modus ein EQ anpassbarer Wert ist.
Seite 35
EINRICHTUNG DER EXTERNEN STEUERUNG - 06: Kabelfernsehen (CADTV) – Verwenden Sie die physische Daten 03 & 04 = Kleinere / Nebenkanalnummer ist 1 = 00 01 Kanalnummer Daten 05 = Digitales Terrestrisches Fernsehen = 02 - 22: Terrestrisches Fernsehen (DTV) – Verwenden Sie nicht die Gesamt = ma 00 00 00 11 00 01 02 physische Kanalnummer - 26: Kabelfernsehen (CADTV) –...
Seite 36
EINRICHTUNG DER EXTERNEN STEUERUNG Daten Min. 00 bis Max. 64 3D-Muster-Optionen ([Daten 01]) verfügbar. Ack [g][ ][Set ID][ ][OK/NG][Daten][x] [Daten 00] [Daten 01] [Daten 02] [Daten 03] 24. Eingangsauswahl (Command: x b) (Hauptbildeingang) ► Zur Auswahl der Eingangsquelle für das Hauptbild. Transmission [x][b][ ][Set ID][ ][Daten][Cr] Daten 00: DTV...
Seite 37
EINRICHTUNG DER EXTERNEN STEUERUNG Ack [v][ ][Set ID][ ][OK][Daten00][Daten01][x] [v][ ][Set ID][ ][NG][Daten00][x] 27. Auto Configure (Autom. Konfiguration) (Command: j u) (Abhängig vom Modell) ► Zur automatischen Anpassung der Bildposition und zum Minimieren instabiler Bilder. Funktioniert nur im RGB-Modus (PC). Transmission [j][u][ ][Set ID][ ][Daten][Cr] Daten 01: Automatische Konfiguration ausführen Ack [u][ ][Set ID][ ][OK/NG][Daten][x]...
