Instrukcja Obsługi - REDATS D-200 Bedienungsanleitung

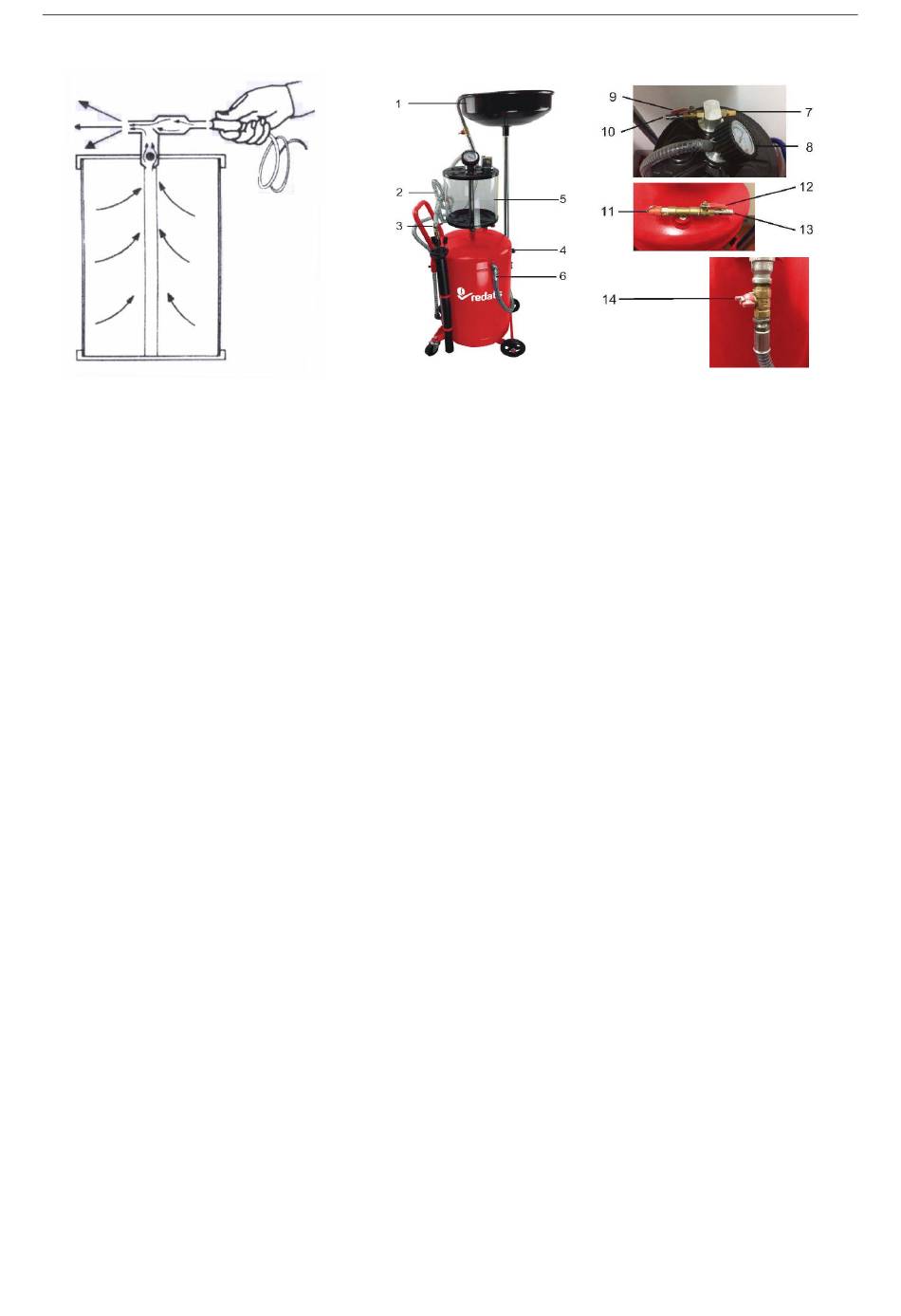

1. Zasada działania i nazwy części
1 . Zbiornik; 2. Przewód; 3. Zawór kulowy; 4. Śruba; 5. Cylinder; 6. Zawór olejowy; 7. Tłumik; 8. Manometr
wskazujący ciśnienie powietrza; 9. Zawór wlotowy; 10. Złącze powietrza wlotowego 11. Zawór upustowy;
12. Zawór wlotowy; 13. Złącze powietrza wlotowego; 14. Zawór spustowy
2. Dane techniczne
Maksymalne podciśnienie:
Ciśnienie robocze:
Zbiornik kontrolny:
Pojemność zbiornika:
Zastosowanie:
Waga:
Średnica przewodu:
Średnica przewodu:
3. Instrukcja obsługi
3.1 Zlewanie oleju
1. Podłącz przewód o odpowiedniej średnicy, następnie umieść go w otworze na bagnet. Przekręć przełącznik
na przewodzie.
2. Odkręć zawór do dołu, by umożliwić przepływ ze zbiornika kontrolnego do zbiornika na olej.
3. Podłącz pompę próżniową do rury sprężonego powietrza. Pozostaw przełącznik w pozycji otwartej - na
manometrze zauważysz spadek ciśnienia.
4. Pozostawienie przełącznika w pozycji otwartej (przy spadku ciśnienia do 0.5 bar) spowoduje wyciągnięcie
oleju z silnika oraz przepływ do zbiornika olejowego.
3.2 Zlewanie oleju do zbiornika kontrolnego
1. Podłącz odpowiednio wybrany przewód zlewowy z przewodem ssącym. Następnie, umieść przewód
zlewowy w otworze na bagnet. Zamknij przełącznik na przewodzie ssącym.
2. Przesuń przełącznik do góry, by umożliwić przepływ oleju do zbiornika.
3. Połącz szybkozłącze na górze zbiornika do przewodu sprężonego powietrza i otwórz przełącznik
skompresowanego powietrza. Na manometrze pojawi się spadek ciśnienia.
4. Otwórz przełącznik na przewodzie gdy ciśnienie na manometrze spadnie do 0.5 bar, stary olej zostanie
wyssany z silnika i przesunięty do zbiornika przez przewód.
3.3 Zlewanie oleju do zbiornika
Unieś samochód na podnośniku, przesuń maszynę pod samochód i odkręć korek spustowy.
1.
Otwórz zawór kulowy na zbiorniku kontrolnym, następnie otwórz górny zawór kulowy i olej zacznie
2.
spływać do zbiornika.
3.4 Zlewanie oleju do zbiornika ze zbiornika kontrolnego
Odkręć zawór do dołu by umożliwić spływanie oleju ze zbiornika kontrolnego do zbiornika na olej.
1.
3.5 Zlewanie oleju przepracowanego ze zbiornika
1. Aby usunąć olej ze zbiornika, zamknij wszystkie zawory. Zamknij przełącznik pomiędzy zbiornikiem
kontrolnym i zbiornikiem na olej (uwaga: to bardzo ważne - inaczej, zbyt wysokie ciśnienie może uszkodzić
zbiornik kontrolny).
2. Otwór zlewowy znajdziesz na górnej pokrywie wysysarki. Podłącz do niego przewód ze sprężonym
powietrzem.
INSTRUKCJA OBSŁUGI/USER'S MANUAL/BEDIENUNGSANLEITUNG - redats D-200
0~0.8bar
8~10bar
10L
70L
olej silnikowy i przekładniowy
22Kg
φ6x4.5mm (przepływ oleju: 0.4~0.8L/min)
φ8x6.5mm (przepływ oleju: 1~1.6L/min)
-2-
