REDATS D-200 Bedienungsanleitung Seite 12

INSTRUKCJA OBSŁUGI/USER'S MANUAL/BEDIENUNGSANLEITUNG - redats D-200

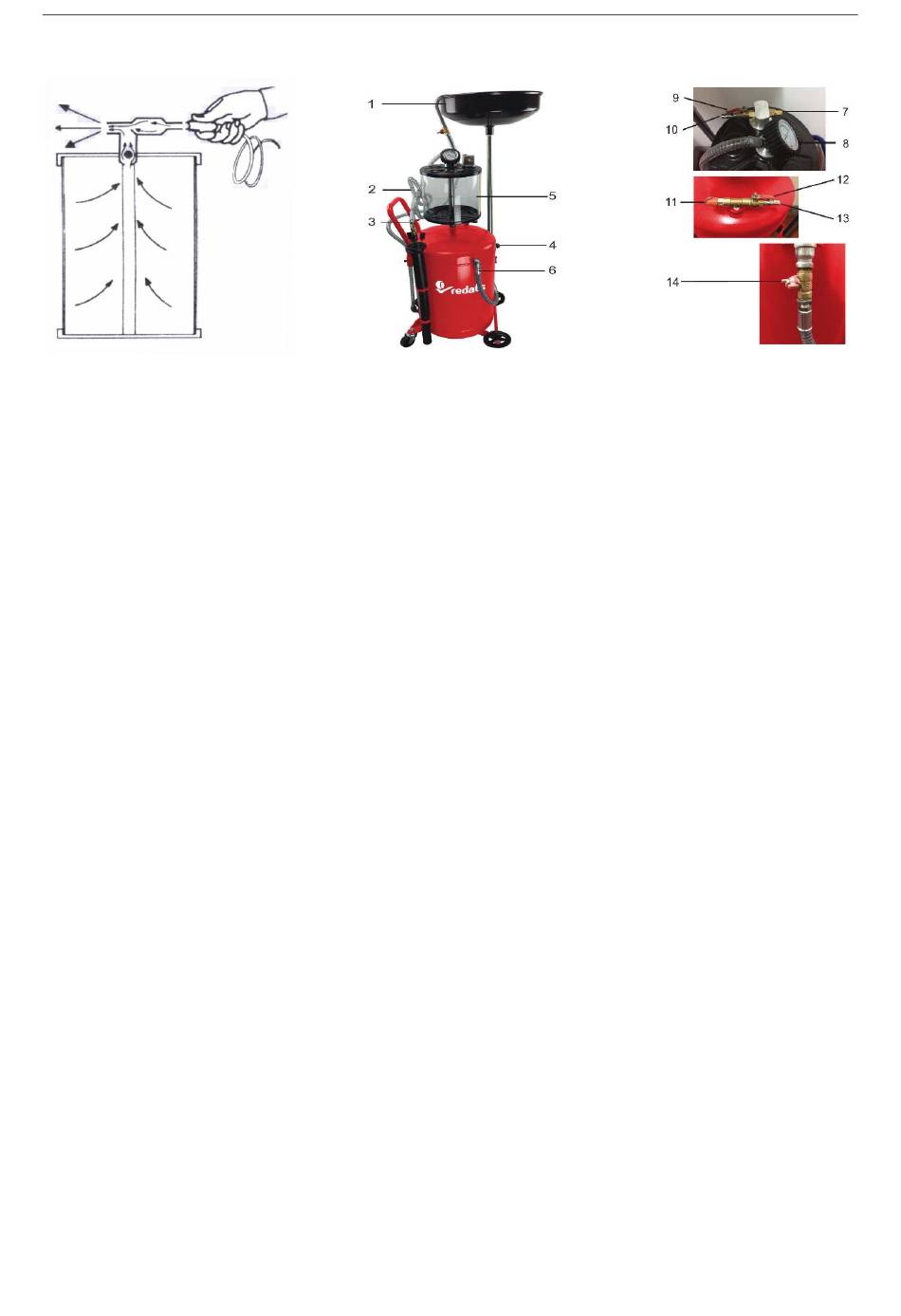

1. DIAGRAMM DER BEDIENUNG UND BAUTEILE DES GERÄTS
1. Ölauffangwanne; 2. Ablaufrohr; 3. Kugelventil; 4. Schraubenset; 5. Messbecher; 6. Öl-Abgabeanschluss; 7.
Dämpfer; 8. Manometer; 9. Vakuumeingang; 10. Lufteinlassrohrverbinder; 11. Sicherheitsventil; 12.
Lufteinlassanschluss; 13. Lufteinlassrohr; 14. Ölablassventil
2. Technische daten
Vakuumgrad: negativ 0 - 0.8 bar
Arbeitsdruckluft: 8-10bar
Wannenvolumen: 10 Liter
Behältervolumen: 80 Liter
Anwendung: Motor- und Getriebeöl
Bruttogewicht / Nettogewicht: 26 / 23 kg
Schlauchdurchmesser: φ6x4.5mm (auslaufdruck: 0.4~0.8L/min)
Schlauchdurchmesser: φ8x6.5mm (auslaufdruck: 1~1.6L/min)
3. Bedienung
3.1 Ablassen des Öls in den Tank
1. Bitte beachten Sie, dass vor dem entleeren des Kessels immer das Ventil unter dem Messbecher geschlossen
werden muss.
2. Schalten Sie das Steuerventil für die Öl-Abgabe ein, dieses befindet sich unter dem Tank. Setzen Sie den
Stahlbogen der Ölleitung auf die Öffnung des Vorratsbehälters.
3. Schalten Sie das Ventil unter dem Tank ab.
4. Verbinden Sie die Luftzuleitung mit der Schnellkupplung an die Oberseite des Tanks. Öffnen Sie das
Luftzufuhrventil. Stellen Sie den Luftdruck auf 0,5 Bar ein. Nun wird die Luft in den Vorratsbehälter
geblasen und befördert das Öl heraus.
.2 Ablassen des Öls in den Messbecher
1. Schließen Sie das Ventil unterhalb des Messbechers an und schalten Sie die ON Taste ein.
2. Öffnen Sie das Ventil unterhalb der Ölwanne sowie die Luftzuteilung auf der Oberseite des Tanks.
3. Stellen Sie den Auffangtrichter in die geeignete Höhe ein und bewegen Sie die Maschine in die
entsprechende Position. Lassen Sie die Ölwanne sowie die Ölablauföffnung in der gleichen vertikalen Position.
4. Verbinden Sie die Luftzuleitung mit der Schnellkupplung an die Oberseite des Tanks. Öffnen Sie das
Luftzufuhrventil. Stellen Sie den Luftdruck auf 0,5 Bar ein. Nun wird die Luft in den Vorratsbehälter geblasen
und befördert das Öl heraus.
3.3 Auffangen von Altöl in Ölauffangwanne
1. Heben Sie mithilfe von Hebebühne ein Fahrzeug. Danach bewegen Sie das Gerät unter dem Wagen und
schrauben Sie Öl Deckel ab.
2. Öffnen Sie das Ablassventil der Ölwanne und öffnen das obere Ablassventil der Pumpe. Das Altöl fließt in
die Ölwanne hinein.
3.4 Ablassen des Öls von Messbecher in den Öltank
1.Drehen Sie nach unten, um den Schalter zu öffnen, der der Messbecher mit dem Öltank verbindet. Das alte
Öl wird aus dem Messbecher in den Öltank fließen.
3.5 Ablassen des alten Öls aus dem Tank
1. Schalten Sie den Schalter zwischen Messbecher und Öltank aus (wichtig: wenn Sie ihn nicht ausschalten,
kann dies zu Beschädigung des Messbechers führen).
2. Schrauben Sie ab, um Stahlbogen zu öffnen.
-12-
