Maico MACO RUSTICO Montagehinweise Seite 8

Per determinati tasselli chimici è necessario tagliare il
cardine con un'inclinazione di 45° allo scopo di impe-
dirne la rotazione una volta montato
Infi lare la copertura sul cardine
Inserire il cardine con movimento rotatorio per meglio
distribuire il tassello chimico
Infi lare il perno
Spingere a fondo il perno nella rondella di sicurezza in
modo che si agganci bene
8

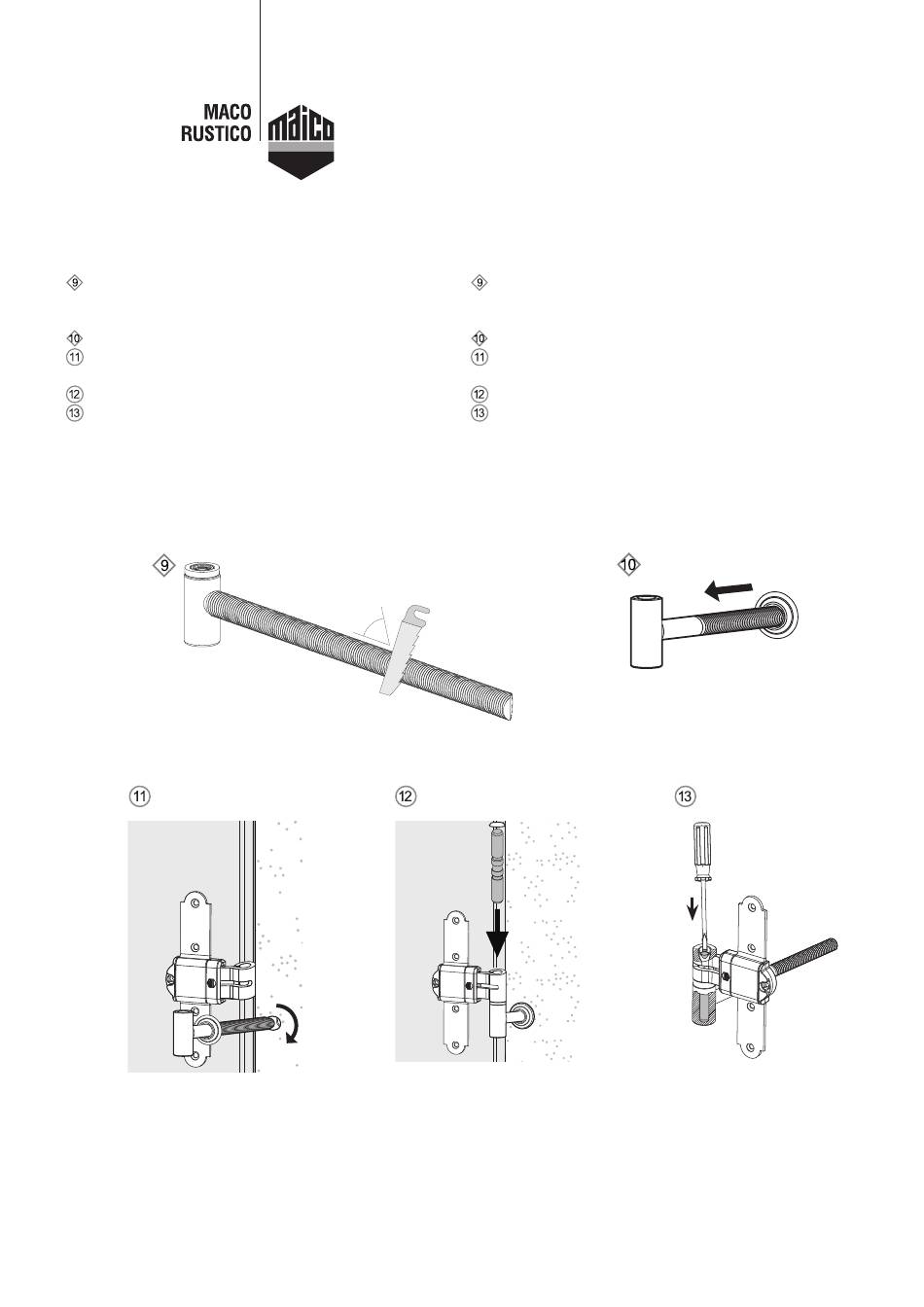

Istruzioni di montaggio del cardine a muro M16 con regolazione in altezza
Bei Einsatz bestimmter chemischer Dübel ist ein abge-
schrägtes Klobenende erforderlich um ein verdrehen
des montierten Klobens zu verhindern
Abdeckkappe auf Kloben schieben
Kloben zur besseren Verteilung des chemischen Dübels
mit Drehbewegung einführen
Klobenstift einschieben
Klobenstift muss in der Sicherungsscheibe des Klo-
bens einrasten. Dazu muss dieser ganz eingeschoben
werden
45°
Montagehinweise Mauerkloben M16 mit Höhenregulierung
