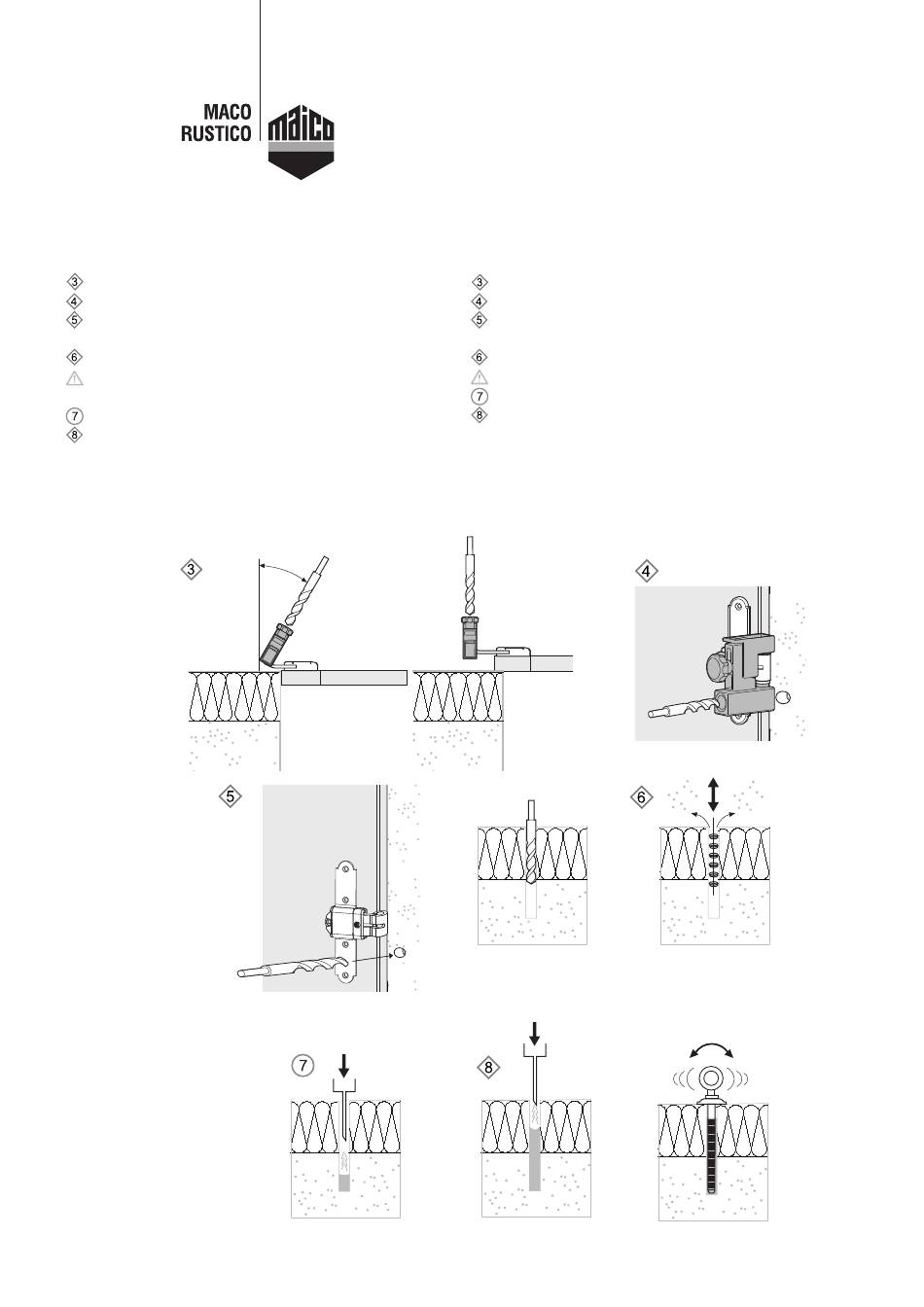

Regolare l'inclinazione (da 0° a 30°)
Eseguire il foro
Con l'utilizzo di una bussola a rete per tassello chimico,
forare Ø 22 mm
Pulire il foro
In caso di parete realizzata con mattoni in legno utiliz-
zare una bussola retinata
Riempire con il collante
Riempiendo il foro nell'area dell'isolazione termica,
si riduce la fl essione del cardine (verifi care prima la
compatibilità dei materiali)
Ø 22
Istruzioni di montaggio del cardine a muro M16 con regolazione in altezza
0-30°
∅ 16 / ∅ 20
Neigung einstellen (von 0° bis 30°)
Bohren
Bei Verwendung einer Siebhülse mit Ø 22 mm
nachbohren
Bohrloch reinigen
Siebhülse bei Hohlziegel-Mauerwerk verwenden
Kleber einfüllen
Ein hinterfüllen des Bohrloches im Dämmstoff bereich
kann die Klobenbiegung verringern (vorher ist die
Materialverträglichkeit zu prüfen)
∅ 16 / ∅ 20
Montagehinweise Mauerkloben M16 mit Höhenregulierung
