Campi d'applicazione
La portata dell'ancoraggio a muro deve essere testata
dall'utilizzatore. Per il fi ssaggio del cardine attenersi alle
istruzioni del produttore del collante (tassello chimico)!
Per determinati tasselli chimici è necessario tagliare il cardine
con un'inclinazione di 45° allo scopo di impedirne la
rotazione una volta montato.
Verifi care che la sigillatura del foro sia a tenuta di pioggia
battente e che il fermapersiana e l'ammortizzatore siano
correttamente posizionati. Per il fi ssaggio del cardine si
raccomanda di utilizzare un tassello chimico (ad esempio del
tipo prodotto dalle ditte Hilti o Würth).

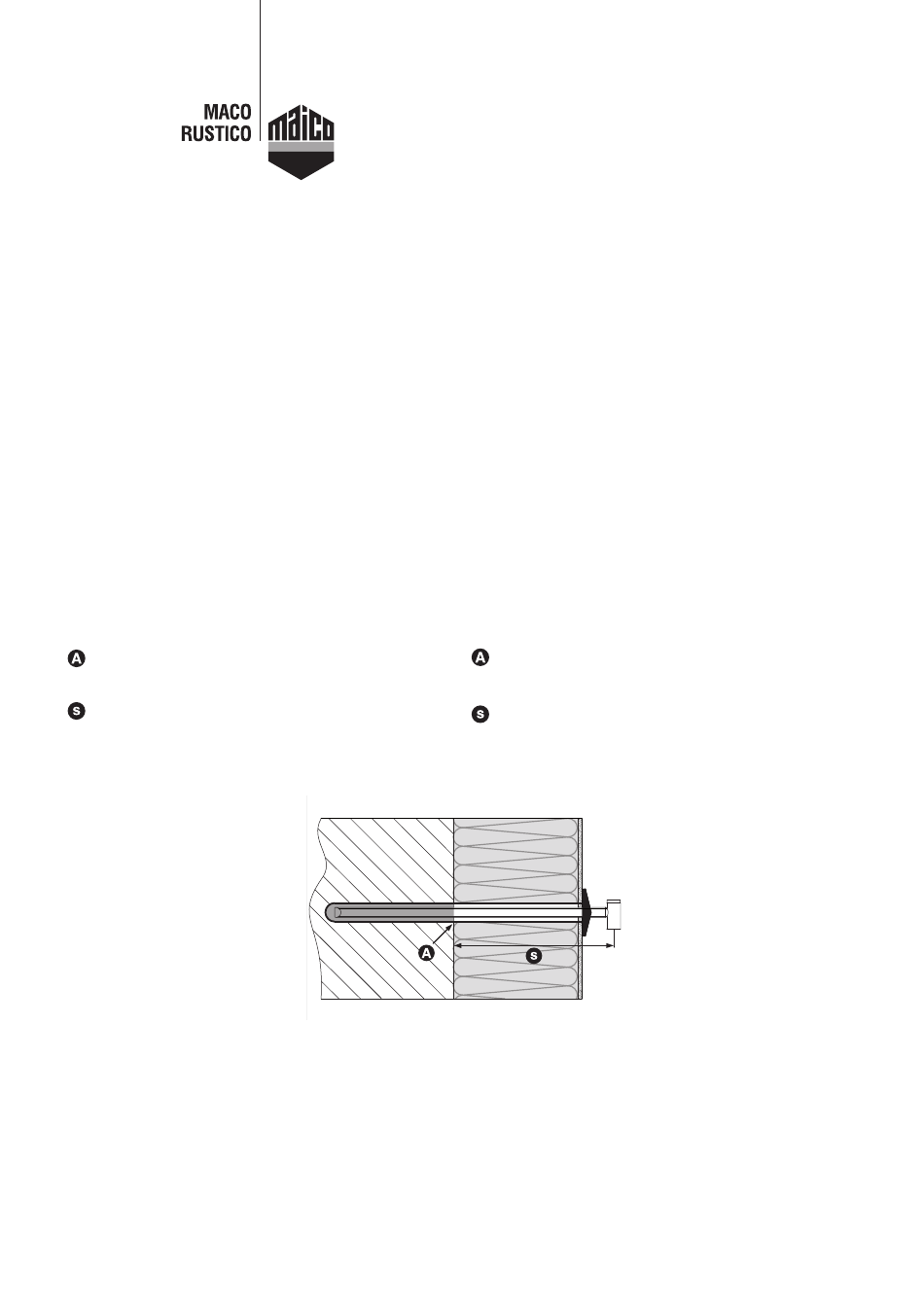

Lunghezza di appoggio del perno
Punto di appoggio: punto di sostegno del cardine (di-
pende dal tipo di muro e dal collante utilizzato).
Lunghezza di appoggio: questa misura è importante
per determinare il carico massimo ammesso sul cardine
— v. tabelle alla pagina successiva.
Diagrammi
I diagrammi seguenti sono riferiti esclusivamente a cardini a
muro M16 abbinati alla ferramenta del programma Rustico
acciaio!
4
Istruzioni di montaggio del cardine a muro M16 con regolazione in altezza
Anwendungsbereiche
Die Tragfähigkeit der Verankerung des Klobens im Mauer-
werk ist vom Anwender zu prüfen. Für die Befestigung des
Klobens im Mauerwerk sind die Angaben des Klebstoff her-
stellers (chemischer Dübel) zu beachten!
Bei Einsatz bestimmter chemischer Dübel ist ein abge-
schrägtes Klobenende erforderlich, um ein nachträgliches
Verdrehen des montierten Klobens auszuschließen.
Auf eine schlagregenfeste Abdichtung des Bohrloches sowie
die korrekte Position des Ladenhalters und des Anschlag-
puff ers ist zu achten. Zur sicheren Befestigung des Klobens
empfehlen wir die Verwendung eines chemischen Dübels
(z.B. der Firma HILTI oder WÜRTH).
Stützlänge des Klobens
Stützpunkt: Stützpunkt des Klobens (abhängig von
Mauerwerk und Verklebung)
Stützlänge: Diese Länge ist maßgeblich für die Be-
lastbarkeit des Klobens — siehe Diagramme auf der
folgenden Seite.
Berechnungsdiagramme
Die folgenden Diagramme gelten ausschließlich für Mauer-
kloben M16 in Kombination mit dem Beschlagsprogramm
MMV!
Montagehinweise Mauerkloben M16 mit Höhenregulierung
