Produktbeschreibung
1

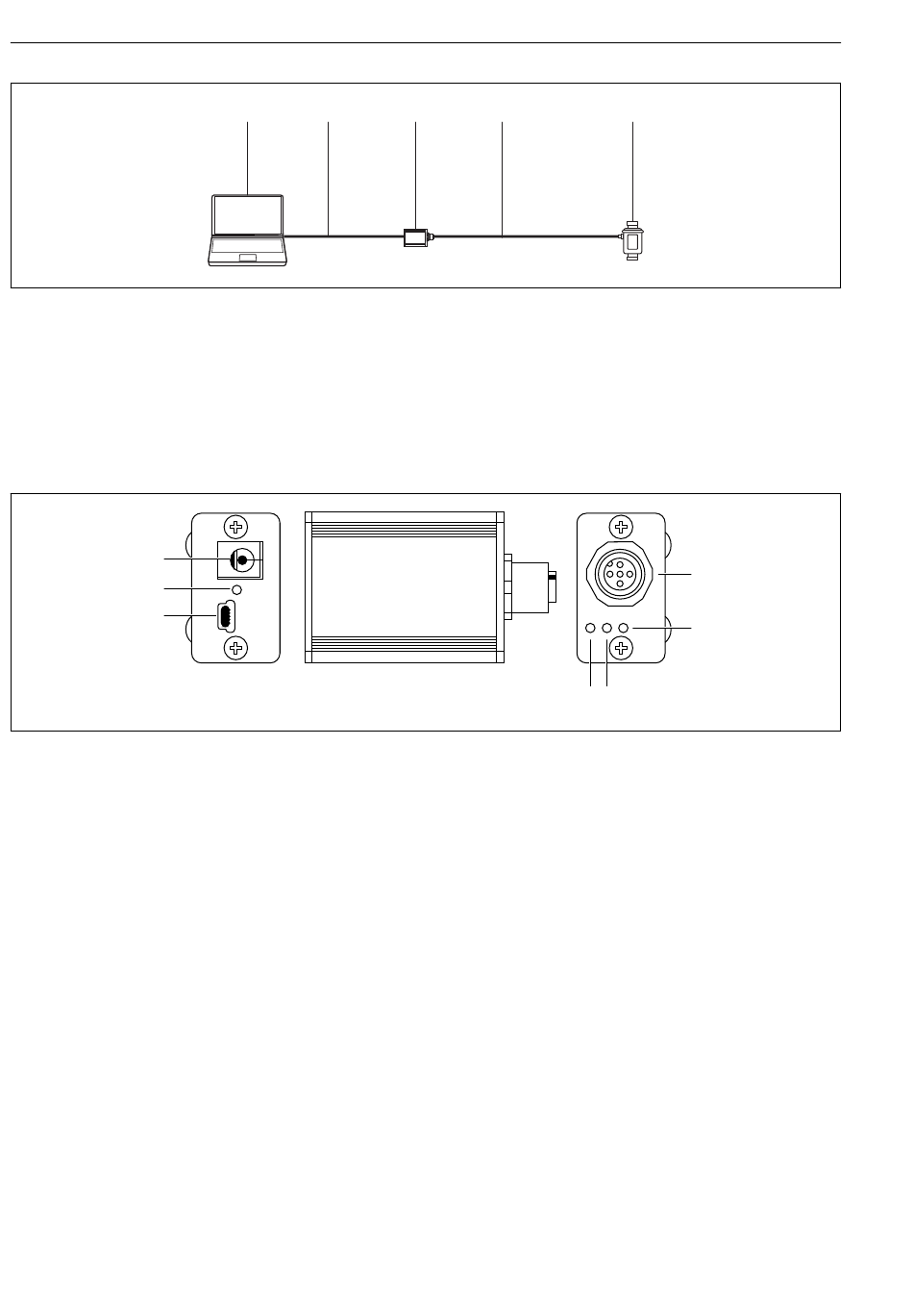

IO-Link Punkt-zu-Punkt-Verbindung
1
Laptop / Tablet mit FDT-Anwendung wie z.B. FieldCare SFE500
2
USB-Verbindungskabel: USB A – Mini USB B
3
FieldPort SFP20
4
Verbindungskabel oder M12-M12-Stecker
5
IO-Link Gerät
7
6
5
2
Aufbau FieldPort SFP20
1
M12-Stecker, Anschluss IO-Link Gerät
2
LED "Error" (rot)
3
LED "C2 (D1/DO)" (gelb)
4
LED "C1 (C/Q)" (grün)
5
Mini USB B, Anschluss PC über mitgeliefertes USB-Verbindungskabel
6
LED "PWR" (gelb)
7
Versorgungsspannung 24 V
8
1
2
3
, Anschluss mitgeliefertes Netzteil
DC
4
5
3
4
FieldPort SFP20
1
2
A0041401
