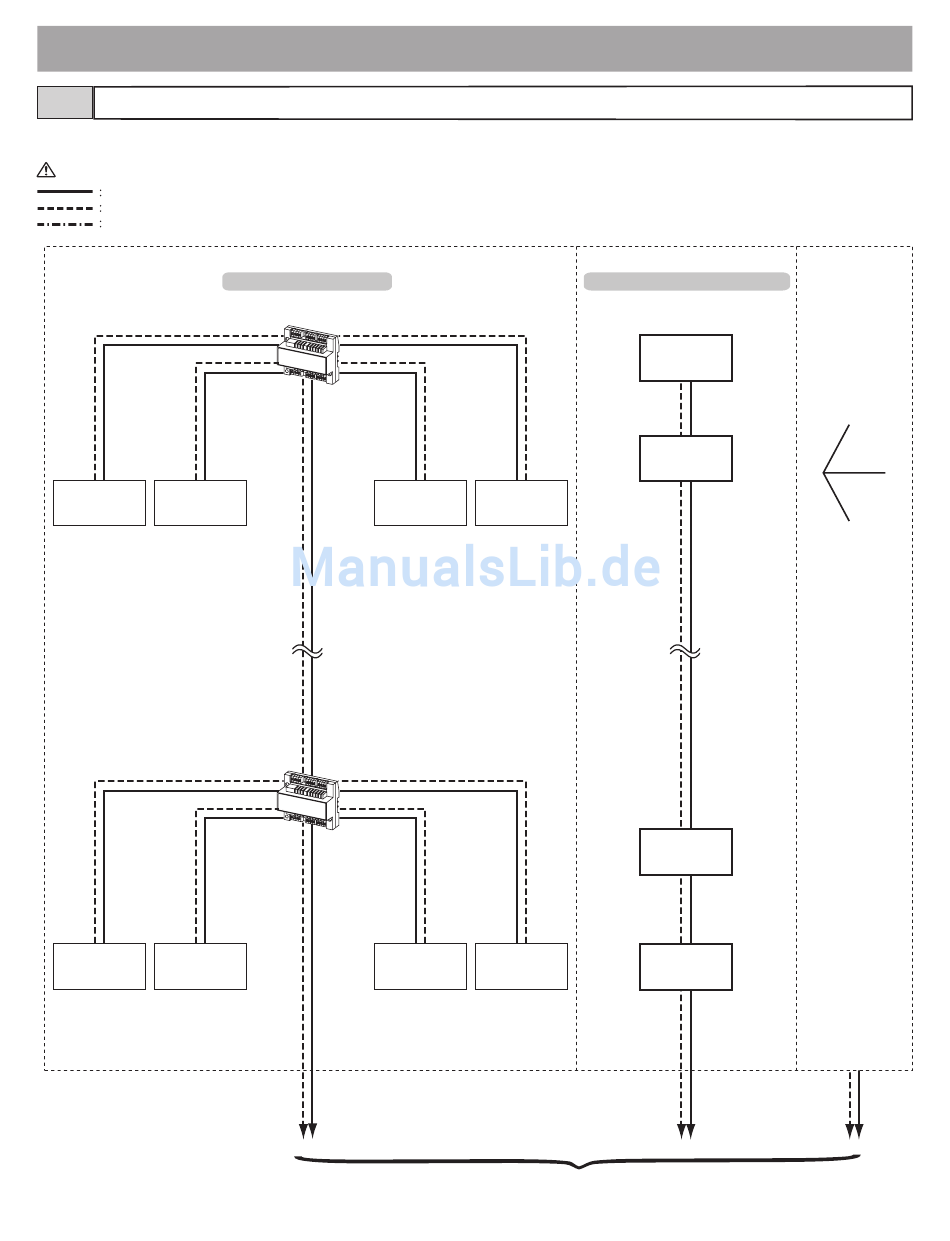

1-3 Konfiguration Wohnungsgeräte
Für die Verkabelung der Kontrolleinheiten zu den Wohnungen ist Verkabelung von Gerät zu Gerät (BUS) oder sternförmige Verkabelung mit 4er-Vi-
deobus-Verteiler möglich.
Mischen auf derselben Verbindungsleitung ist nicht möglich.
Audio-BUS (1)
Video-BUS (1)
Spannungsversorgung (1)
Stammleitung Nr.1
Jede Jede
Wohneinheit Wohneinheit
Jede Jede
Wohneinheit Wohneinheit
Sternförmige Verkabelung
4er-Videobus-Verteiler
GT-4Z
Jede
Wohneinheit
4er-Videobus-Verteiler
GT-4Z
Jede
Wohneinheit
Stammleitung Nr.2
Verkabelung von Gerät zu Gerät (BUS)
Jede
Wohneinheit
Jede
Wohneinheit
Zu Audio/Video Kontrolleinheiten
- 6 -
Stammleitung Nr.3
bis 6
Jede
Wohneinheit
Jede
Wohneinheit
Jede
Wohneinheit
Jede
Wohneinheit
