1.
ZWECK UND BESCHREIBUNG
Das Analog-Demo-Multimeter ADM 1 ist ein umschaltbares und überlastgeschütztes
Drehspulinstrument mit einem streufeldunempfindlichen Kernmagnetmeßwerk. Es dient zur
Strom- und Spannungsmessung bei Gleich- und Wechselströmen. Das Gerät arbeitet ohne
Netz-, Batterie- oder Akku-Versorgung. Zur Unterbindung von statischen Aufladungen, die
eine Beinflussung des Meßwerkes bewirken können, ist das Skalenfenster mit einem nicht
sichtbaren Metallfilm bedampft.
2.
FUNKTIONS- UND BEDIENELEMENTE

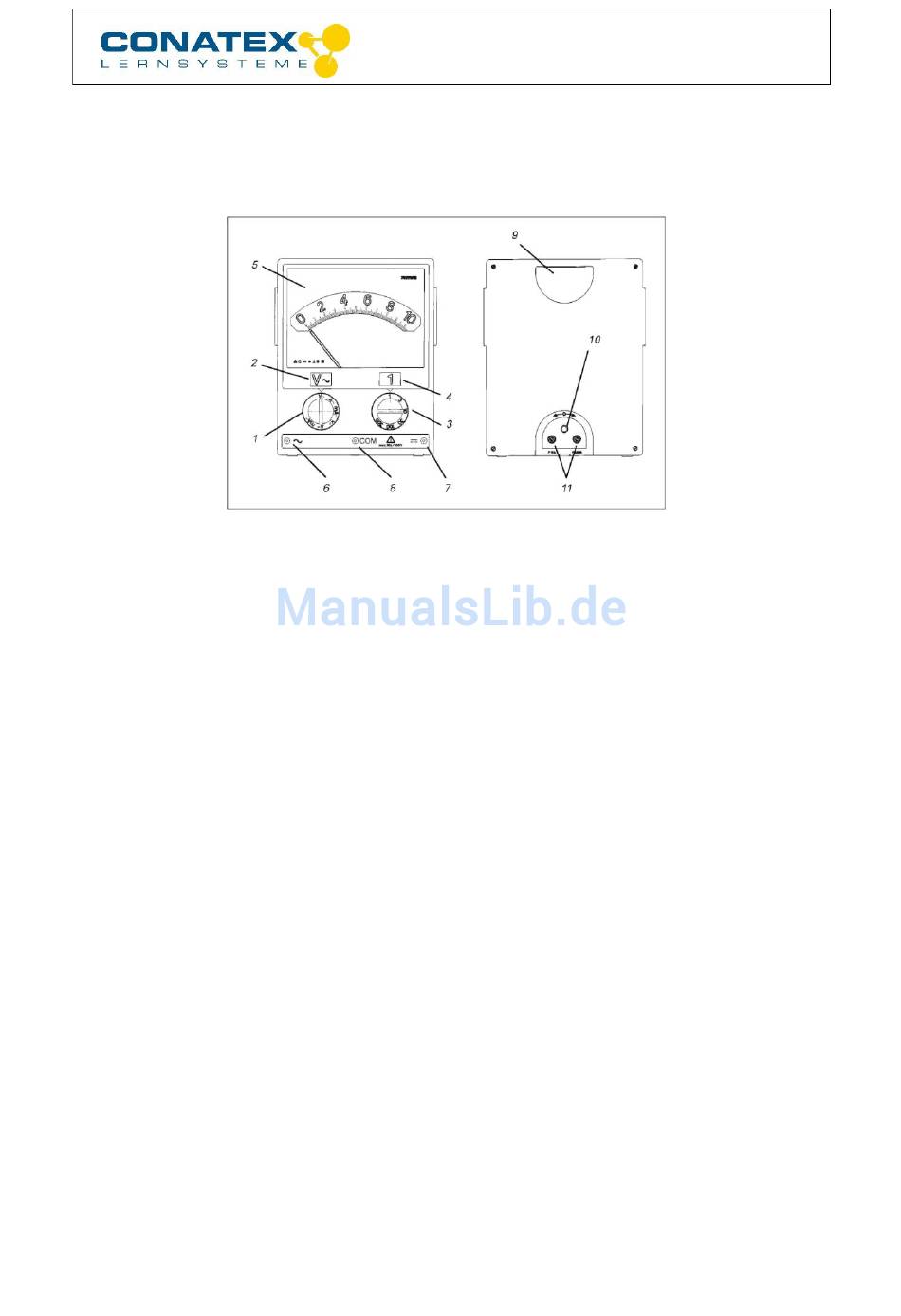

Abb. 1 zeigt die von der Frontseite, Abb. 2 die von der Rückseite sichtbaren Funktions- und
Bedienelemente.
1.
Drehschalter zur Wahl der Maßeinheit.
2.
Fenster zur demonstrativen Anzeige der gewählten Maßeinheit (V~, A~, mA~ ; V=, A=,
mA=).
3.
Drehschalter zur Wahl der Meßbereiche.
4.
Fenster zur demonstrativen Anzeige des gewählten Meßbereichs (1, 3, 10, 30, 100,
300).
5.
Skalenfenster mit zwei Wechselskalen (Teilung 0...3 und 0...10).
4-mm-Sicherheitsbuchse („schwarz") zur Benutzung bei Wechselstrom- und
6.
spannungsmessung.
4-mm-Sicherheitsbuchse („rot") zur Benutzung bei Gleichstrom- und
7.
spannungsmessung.
__________________________________________________________________________________
© Alle Rechte vorbehalten – web: www.conatex.com – Email: info@conatex.com
Analog-Demo-Multimeter ADM 1
Best.- Nr 1001175
Seite 1 von 4
Bedienungsanleitung
Analog-Demo-Multimeter ADM 1 - Best.- Nr 1001175

Werbung

loading

Inhaltszusammenfassung für Conatex ADM 1

  • Seite 1 Analog-Demo-Multimeter ADM 1 Best.- Nr 1001175 ZWECK UND BESCHREIBUNG Das Analog-Demo-Multimeter ADM 1 ist ein umschaltbares und überlastgeschütztes Drehspulinstrument mit einem streufeldunempfindlichen Kernmagnetmeßwerk. Es dient zur Strom- und Spannungsmessung bei Gleich- und Wechselströmen. Das Gerät arbeitet ohne Netz-, Batterie- oder Akku-Versorgung. Zur Unterbindung von statischen Aufladungen, die eine Beinflussung des Meßwerkes bewirken können, ist das Skalenfenster mit einem nicht...
  • Seite 2 Verhält sich das Gerät fehlerhaft oder sind sichtbare Schäden erkennbar, so ist es außer Betrieb zu setzen. Es sollte dann an unsere Serviceabteilung zur Reparatur eingeschickt werden. __________________________________________________________________________________ © Alle Rechte vorbehalten – web: www.conatex.com – Email: info@conatex.com Seite 2 von 4...
  • Seite 3 300 V= 1,3 M 1 V~ 333 /V 3 V~ 10 V~ 10 k 1 k /V 30 V~ 30 k 100 V~ 100 k __________________________________________________________________________________ © Alle Rechte vorbehalten – web: www.conatex.com – Email: info@conatex.com Seite 3 von 4...
  • Seite 4 F 10 A und F 0,63 A Skalenlänge ca. 230 mm Ziffernhöhe 20 mm Gehäusemaße (mm) 320 x 135 x 380 Masse ca. 4,5 kg __________________________________________________________________________________ © Alle Rechte vorbehalten – web: www.conatex.com – Email: info@conatex.com Seite 4 von 4...
