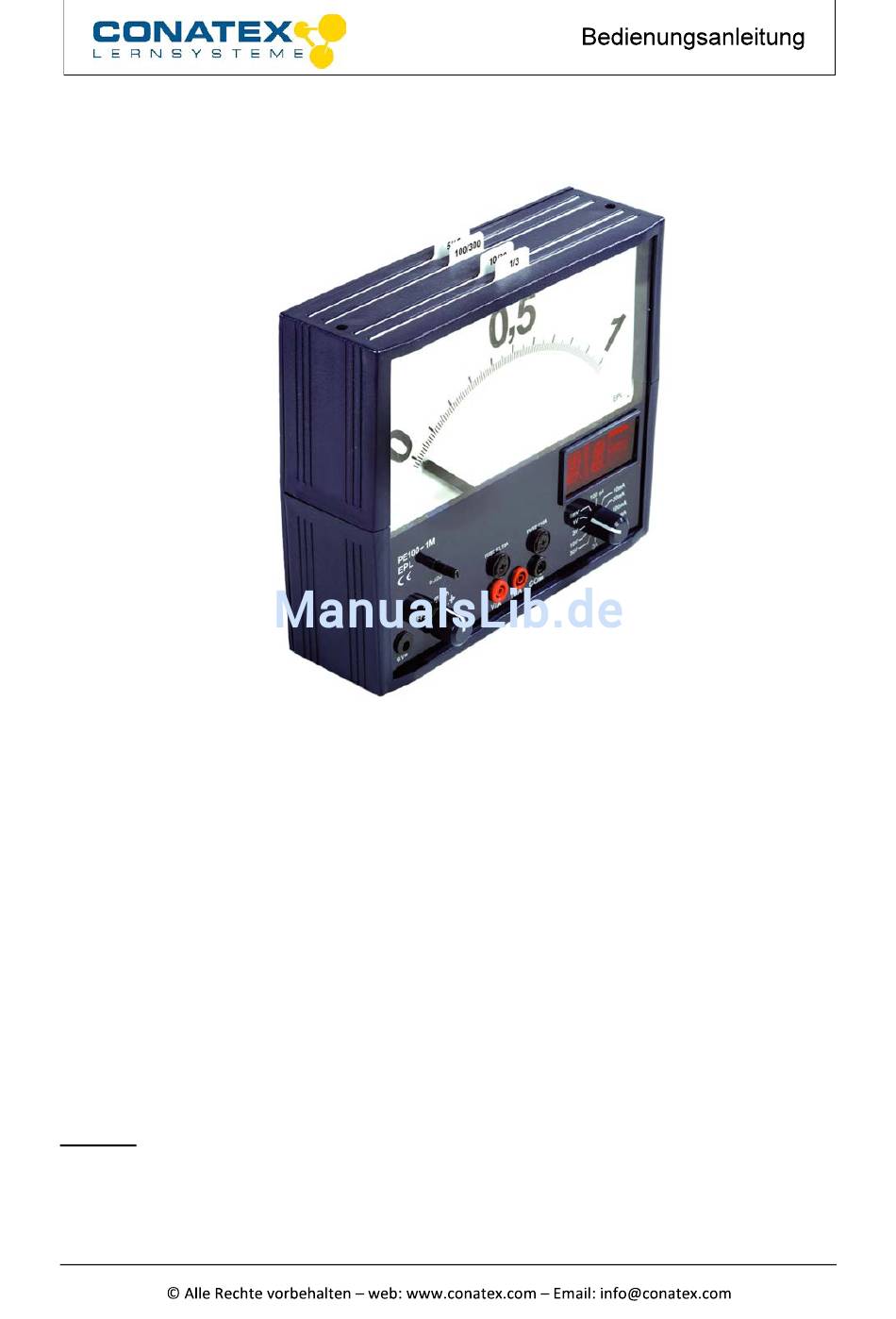

Analog – Demomultimeter, magnethaftend- Best.- Nr. 1162060
Analog - Demomultimeter, magnethaftend
Allgemeines
Bei dem Analog – Demomultimeter handelt es sich um ein robustes Multimeter mit
Wechselskalen. Durch die analoge Servoanzeige in Kombination mit dem eingebauten
Messverstärker weist das Messinstrument eine hohe Eingangsempfindlichkeit mit einem
niedrigen Innenwiderstand von 100 kΩ / V auf. Es lassen sich kleinste Ströme ab 100 µA
messen. Die Skala lässt sich von Nullpunkt links auf die Betriebsart Nullpunkt mitte
umschalten. Die Schmelzsicherungen für die Strommessbereiche sind von außen leicht
zugänglich. Mit den Magneten auf der Rückseite kann das Messgerät auch an einer
Stahltafel zu Demonstrationszwecken eingesetzt werden. Die Messeinheit wird mit einer
deutlich sichtbaren LED-Anzeige (14) angezeigt.
Das Messgerät kann auch durch den eingebauten Verstärker als empfindliches Galvano-
meter (Messbereich 1 mV-) mit Zeigerstellung Nullpunkt mitte verwendet werden.
Bevor Sie mit der Messung beginnen, wählen Sie die benötigte Skala aus und stecken Sie in
den vorderen schlitz. Die restlichen Skalen können im Gerät verbleiben. Wählen Sie
anschließend mit dem linken Stufenschalter (8) die Betriebsart Nullpunkt links oder Nullpunkt
mitte aus. Justieren sie anschließend mit dem Potentiometer (5) den Nullpunkt.
Hinweis:
Bei Betriebsart Nullpunkt links, kann der Nullpunkt nicht bis zur Mittenstellung justiert
werden. Überprüfen Sie deshalb bei Problemen mit der Nullpunktjustierung immer, ob Sie
die richtige Betriebsart gewählt haben, bzw. ob die Batterien (4 Stk. Mignon Zellen) korrekt
eingelegt und nicht verbraucht sind.
S eite 1 von 4
Werbung
Verwandte Anleitungen für Conatex PE100-1M
Inhaltszusammenfassung für Conatex PE100-1M
- Seite 1 Analog – Demomultimeter, magnethaftend- Best.- Nr. 1162060 Analog - Demomultimeter, magnethaftend Allgemeines Bei dem Analog – Demomultimeter handelt es sich um ein robustes Multimeter mit Wechselskalen. Durch die analoge Servoanzeige in Kombination mit dem eingebauten Messverstärker weist das Messinstrument eine hohe Eingangsempfindlichkeit mit einem niedrigen Innenwiderstand von 100 kΩ...
- Seite 2 Analog – Demomultimeter, magnethaftend- Best.- Nr. 1162060 Bedienelemente (Front) Doppelskala mit 0-3er-Teilung, Rückseite: 0-1er-Teilung Doppelskala mit 0-30er-Teilung, Rückseite: 0-10er-Teilung Doppelskala mit 0-300er-Teilung, Rückseite: 0-100er-Teilung Doppelskala mit 15-0-15-er-Teilung, Rückseite: 5-0-5er-Teilung Potentiometer für Zeiger-Feineinstellung Feinsicherung 3,15 A (flink) 5,5-mm-Hohlbuchse für Steckernetzgerät 6 V Stufenschalter für OFF, AC, DC, Zeigerstellung Nullpunkt mitte, Batteriekontrolle 4-mm-Sicherheitsbuchse V/A (Plus) 4-mm-Sicherheitsbuchse für 10-A-Bereich...
- Seite 3 Analog – Demomultimeter, magnethaftend- Best.- Nr. 1162060 Bedienelemente (Rückseite) : ohne Abbildung Batteriefach für 4 x 1,5-V-Migonzellen 6 Haftmagnete Handhabung Das Analogmultimeter wird mit Hilfe des Stufenschalters (8) eingeschaltet (Stellung: Batt – In dieser Schalter-Position erfolgt auch die Batteriekontrolle. Der Zeigerausschlag muss im letzten Viertel der Skala liegen.) und danach die gewünschte Messart (AC/DC) eingestellt.
- Seite 4 Analog – Demomultimeter, magnethaftend- Best.- Nr. 1162060 Technische Daten: Messwerk: Servomessinstrument Innenwiderstand: = 100 kΩ / V Genauigkeit: Klasse 2,5 Gebrauchslage: stehend oder liegend Arbeitstemperatur: Raumtemperatur Anzeige: Ziffernhöhe 26 mm 3 Doppelskalen 3/10teilig 1 Doppelskala Nullpunkt Mitte Messeingang: 4-mm-Sicherheitsbuchsen Sicherungen: Schmelzdrahtsicherungen in Sicherungshalter F3,15 A und F10A...
