Bühler electronic GmbH • Ulmenstraße 43 • 15370 Fredersdorf / Germany • www.ldt-infocenter.com
Die Digitalinformation für die Zubehördecoder sollte niemals direkt vom
Gleis abgenommen werden. Die mit einem ständigen „Wackelkontakt"
fahrenden Loks können das Digitalsignal so verändern, dass es von den
Decodern nicht mehr verstanden wird. Aus diesem Grund werden Lok-
Befehle kontinuierlich wiederholt.
Gerade bei den Schalt-Befehlen, die im Gegensatz zu Lok-Befehlen nicht
mehrmals gesendet werden, kann es zum Verlust von Befehlen kommen,
wenn die Digitalinformation direkt vom Gleis abgenommen wird.
Digital-Profi werden!
Magnetartikel-Decoder
S-DEC-4-MM
Für 4 Doppelspulenantriebe für Märklin-Motorola
Digitalsysteme. Schaltstrom: 1 Ampere pro
Ausgang.
Littfinski DatenTechnik (LDT)
Multi-Digital
www.ldt-infocenter.com
S-DEC-4
KL2
Rev. 2.3
+ ~
~
-
4-fach Magnetartikeldecoder
R
1
12 ... 18V~
15 ... 24V=
4-fold turnout decoder

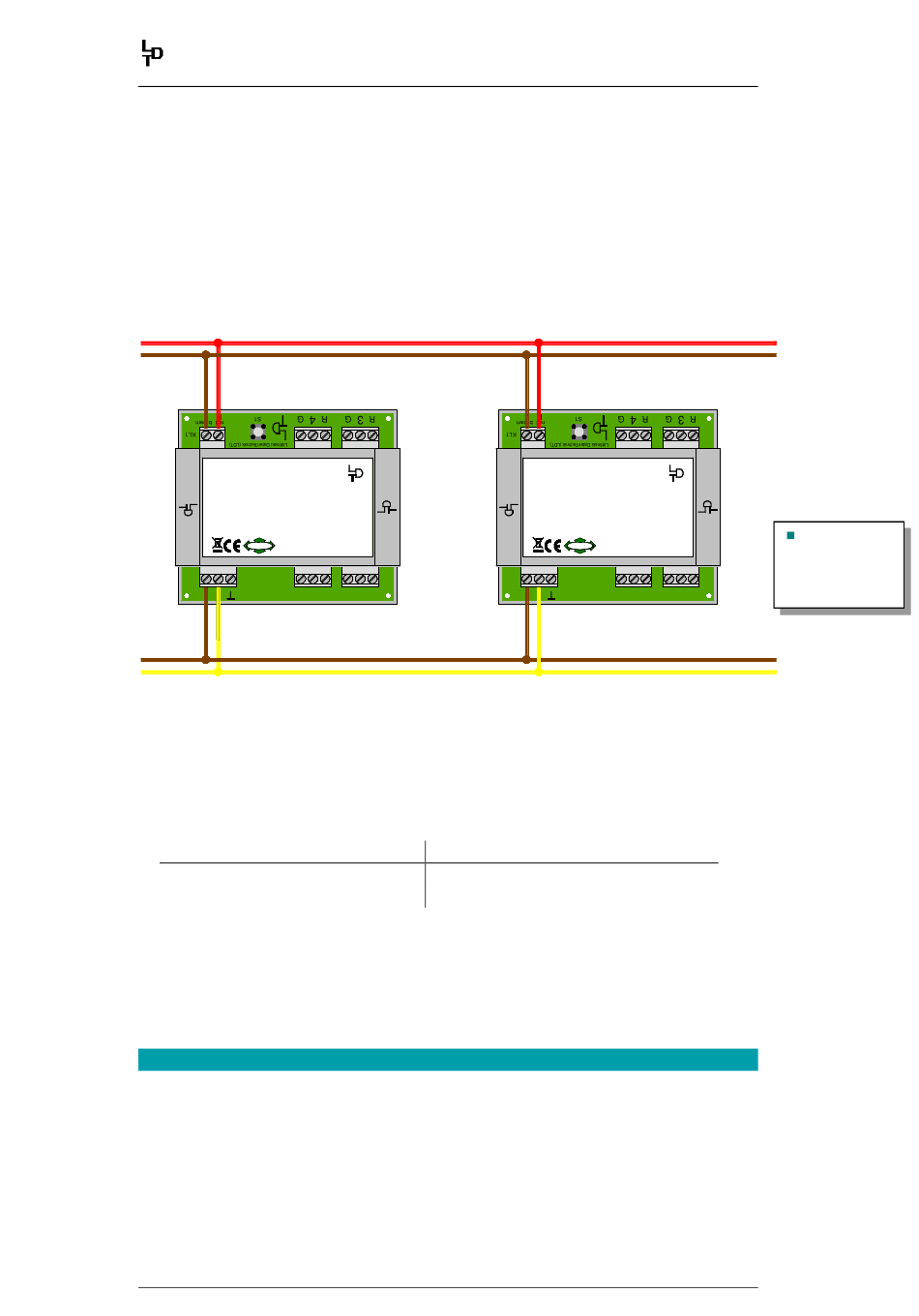

Natürlich gibt es auch für diese beiden Ringleitungen Empfehlungen für
die Leitungsquerschnitte. Da aber geringere Ströme fließen, können die
Kabel etwas „schwächer" dimensioniert werden.
Länge der Leitungen
bis 10 m
ab 10 m
Spätestens nachdem die Verkabelung durchgeführt wurde, geht es an
einen ersten Test und die Vergabe der passenden Digitaladresse für un-
sere Weiche (oder unser Signal).
D
P
IE ERSTE
ROGRAMMIERUNG
Das Zuweisen der Digitaladressen muss für jeden Baustein individuell
erfolgen. Diese Adressen gelten immer für die komplette Vierergruppe
(z.B. die Adressen 1 - 4, 5 - 8, 9 - 12, usw.). Für das Einstellen (= Einler-
nen) der Adresse muss am Ausgang 1 eine Weiche angeschlossen sein.
LDT Digital-Kompendium DiCoStation-MM-002_11_de
Ringleitung Digitalstrom
Ring conductor digital current
G
R
2
G
Ringleitung Versorgung
Ring conductor supply
empfohlener Querschnitt
Littfinski DatenTechnik (LDT)
Digital-Profi werden!
Magnetartikel-Decoder
S-DEC-4-MM
Für 4 Doppelspulenantriebe für Märklin-Motorola
Digitalsysteme. Schaltstrom: 1 Ampere pro
Ausgang.
Littfinski DatenTechnik (LDT)
Multi-Digital
www.ldt-infocenter.com
S-DEC-4
KL2
Rev. 2.3
+ ~
~
-
4-fach Magnetartikeldecoder
R
1
G
R
2
12 ... 18V~
15 ... 24V=
4-fold turnout decoder
0,75 mm²
1,0 - 1,5 mm²
rot
red
braun
brown
2. und 3.
Ringleitung für die
Zubehör-Decoder
G
(page_016)
braun
brown
gelb
yellow
Seite 7 / 9
