Achten Sie beim Anklemmen der Versorgungsspannung von 12 –
18 V ~ unbedingt darauf, dass Sie die beiden mit „~" gekennzeichneten
Eingänge der Klemme KL2 verwenden. Einer der beiden Pole der Ver-
sorgungsspannung, darf auf keinen Fall mit dem Masseausgang „┴" der
3-poligen Klemme KL2 verbunden werden. Der Decoder wird dadurch

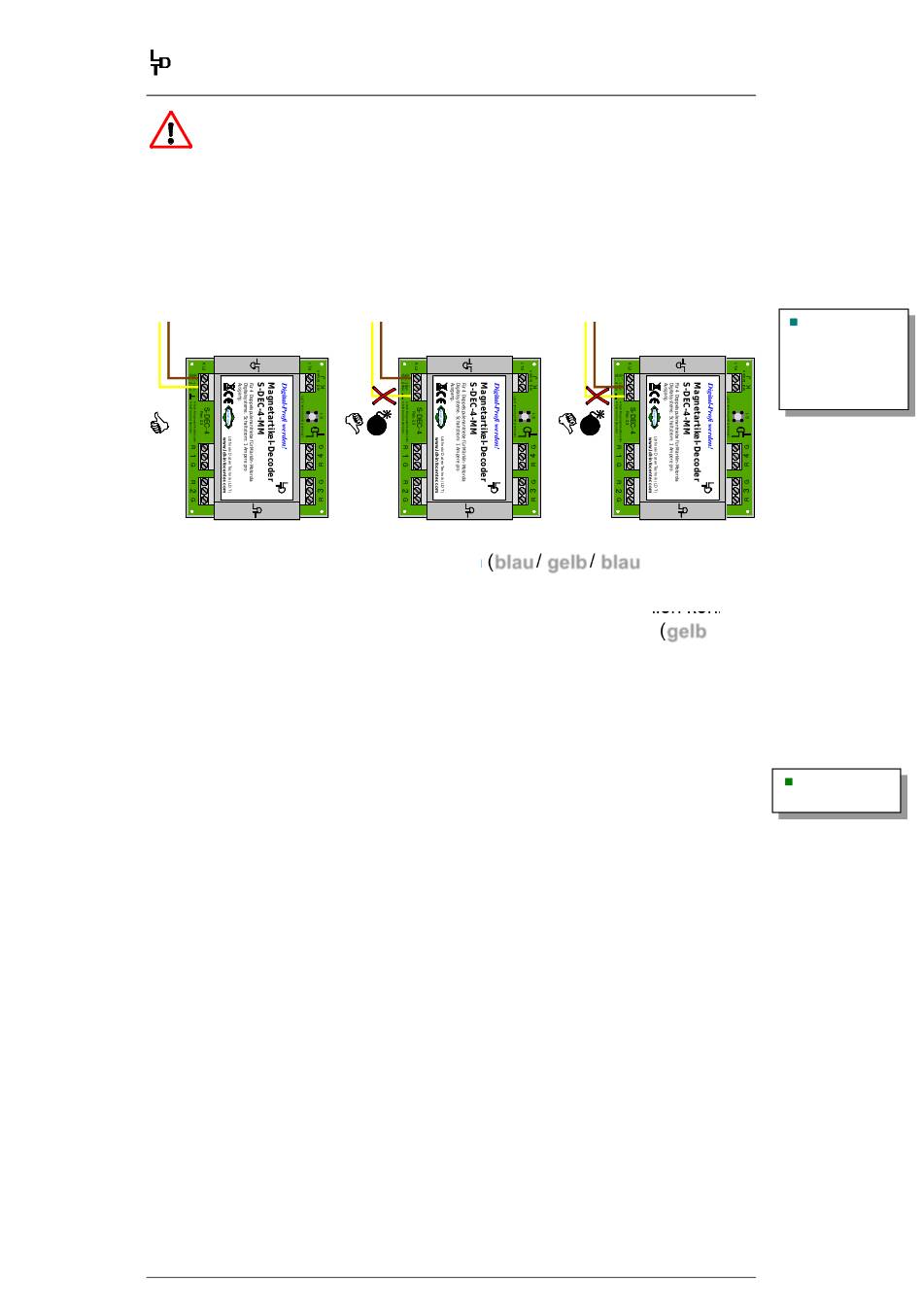

zerstört, wie das nachfolgende Anschlussbeispiel verdeutlicht.
Modellbahntrafo
Transformer
12 ...18V~
Natürlich dürfen auch die drei Leitungen
netartikeln nicht fehlen, die (bei Anordnung des Decoderbausteins in der
Nähe der Weichen und Signale) allerdings relativ kurz ausfallen können.
Der gemeinsame Leiter des Weichen- oder Signalantriebs (gelb) wird
jeweils mit dem mittleren mit einer Ziffer versehenen Ausgang am Deco-
derbaustein verbunden. Die Klemmen mit der Bezeichnung „G" und „R"
sind für die Spulenantriebe vorgesehen, je nach Weichenlage (rund oder
gerade).
Sollte es notwendig werden, die Anschlusskabel am Weichenantrieb zu
verlängern, so ist es auch hier wichtig, auf einen ausreichenden Lei-
tungsquerschnitt zu achten. Bei einem maximalen Strom von 1 A am De-
coderausgang ist der in der Regel verwendete Querschnitt von 0,14 mm²
nicht mehr ausreichend. Wir empfehlen einen Kabelquerschnitt von 0,5
mm² für den Anschluss weiter abgesetzter Weichen oder Signale vorzu-
sehen.
Zwar könnte man die Versorgung der Decoderbausteine auch über den
Digitalstrom realisieren, dies kann aber nur bei kleinen Anlagen empfoh-
len werden. Denn in diesem Fall wird „wertvoller" und „teurer" Digi-
talstrom für die Stromversorgung der Bausteine und zum Schalten der
Antriebe verschwendet.
LDT Digital-Kompendium DiCoStation-MM-002_11_de
Modellbahntrafo
Transformer
12 ...18V~
(blau
/
Littfinski DatenTechnik (LDT)
Modellbahntrafo
Transformer
12 ...18V~
gelb
/ blau) zu den Mag-
Seite 5 / 9
Externe Versor-
gungsspannung
richtig anschließen
