Littfinski DatenTechnik (LDT)
Digital-Profi werden!
Digitales Fahren und Schalten von Doppelspulantrieben
mit der DiCoStation, DigitalBooster DB-4 und 3-Leiter-
Der erste Schritt beim Aufbau einer digital gesteuerten Modellbahnan-
lage ist das digitale Fahren. Zum Realisieren des digitalen Fahrbetriebs
wird die DiCoStation über einen Digitalverstärker (= DigitalBooster „DB-
4") mit den Gleisen verbunden. Der zweite Schritt ist das digitale Schal-
ten. Es erfolgt der Anschluss der ersten Decoder mit Versorgungs-und
Digitalspannung. Der Schwerpunkt dieses Kapitels ist der einfache Be-
trieb der ersten Magnetartikel-Decoder „S-DEC-4-MM" für Doppelspul-
antriebe, über die Weichen oder Formsignale gestellt werden können.
Viele hier verwendete Kabelfarben sind die für die digitale Modellbahn
typische Farben. Natürlich können Sie andere Farben verwenden. Das
Einzige, was an dieser Stelle zu beherzigen ist: Bleiben Sie Ihrem Farb-
schema treu und dokumentieren Sie es ausführlich für spätere Fehlersu-
che, Erweiterungen oder Umbauarbeiten.
D
C
S
S
I
O
TATION MIT
PANNUNG VERSORGEN

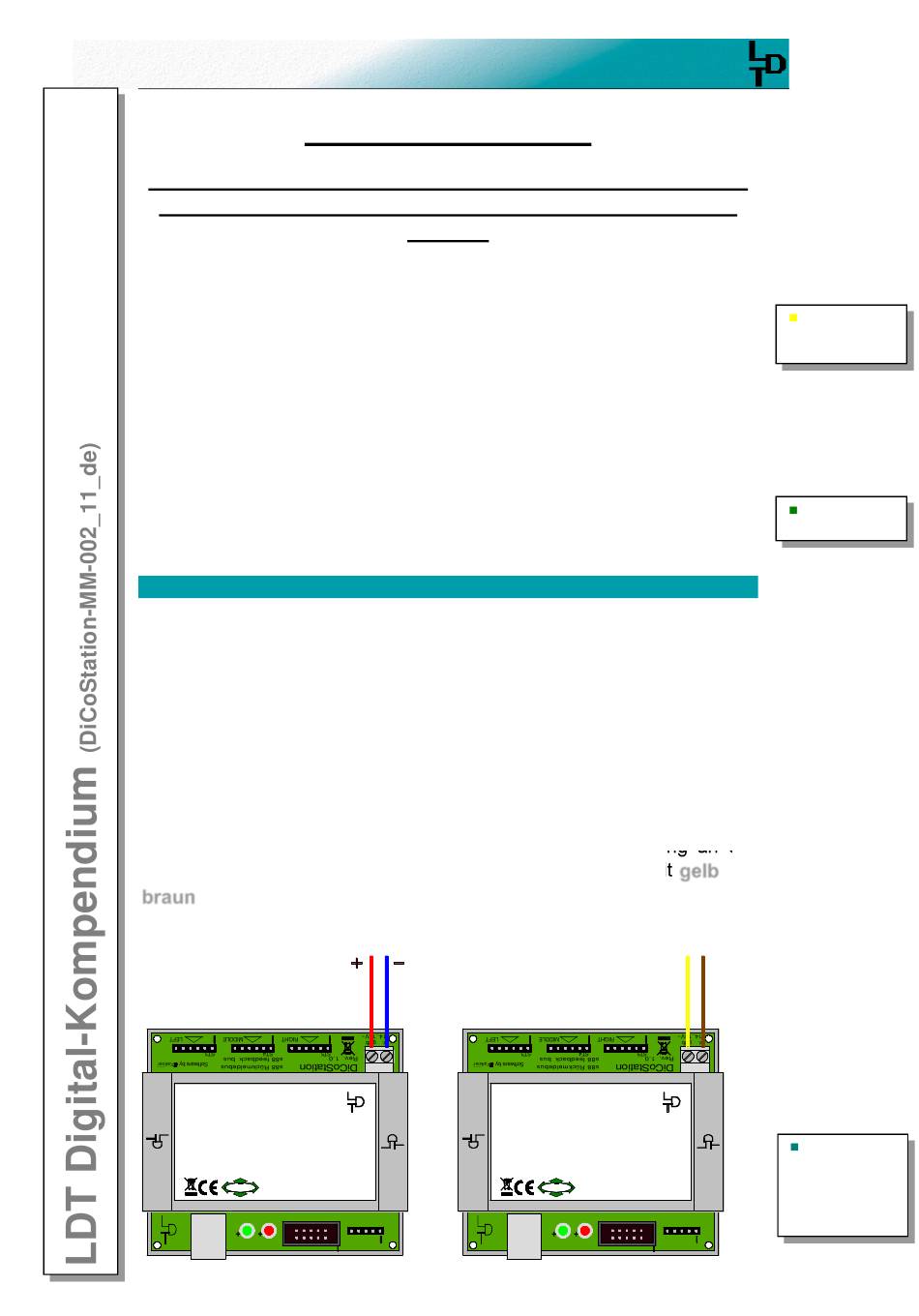

Wird die DiCoStation mit dem DigitalBooster „DB-4" kombiniert, muss sie
über die 2-polige Klemme KL1 mit Spannung versorgt werden.
Die Spannung kann aus einem Schaltnetzteil (Gleichspannung / DC / =)
oder einem Modellbahntransformator (Wechselspannung / AC / ~) kom-
men.
Zur Gleichspannungsversorgung sind Schaltnetzteile mit einer Span-
nung von 15 bis 24 Volt geeignet. Der Pluspol der Gleichspannung muss
mit dem Eingang gelb und der Minuspol mit dem Eingang braun der
Klemme KL1 verbunden werden.
Stammt die Versorgungsspannung aus einem Modellbahntransformator
mit 14 bis 18 Volt, spielt die Polarität der Wechselspannung an der
Klemme KL1 keine Rolle. Sind die Pole am Transformator mit
braun
gekennzeichnet, verbinden Sie diese passend zur Kennzeichnung
an der Klemme KL1 mit der DiCoStation.
Digital-Profi werden!
DiCoStation
DirectCommandStation
für die USB-Schnittstelle mit den Digitalformaten
DCC und Märklin-Motorola plus drei s88
Rückmeldestränge.
Littfinski DatenTechnik (LDT)
Multi-Digital
www.ldt-infocenter.com
Littfinski DatenTechnik (LDT)
LED1
LED2
GO
STOP
USB
ST1
ST6
EXT-PORT
Gleisen
15 ...24V DC
rot
blau
red
blue
Digital-Profi werden!
DiCoStation
DirectCommandStation
für die USB-Schnittstelle mit den Digitalformaten
DCC und Märklin-Motorola plus drei s88
Rückmeldestränge.
ST2
BOOSTER
USB
gelb
14 ...18V AC
~
~
gelb
braun
yellow
brown
Littfinski DatenTechnik (LDT)
Multi-Digital
www.ldt-infocenter.com
Littfinski DatenTechnik (LDT)
LED1
LED2
ST2
BOOSTER
GO
STOP
ST1
ST6
EXT-PORT
Booster
engl. Verstärker
Allgemeiner Tipp
und
DiCoStation
mit Spannung
versorgen
(page_1696)
