Bedienungs- und Wartungsanleitung für

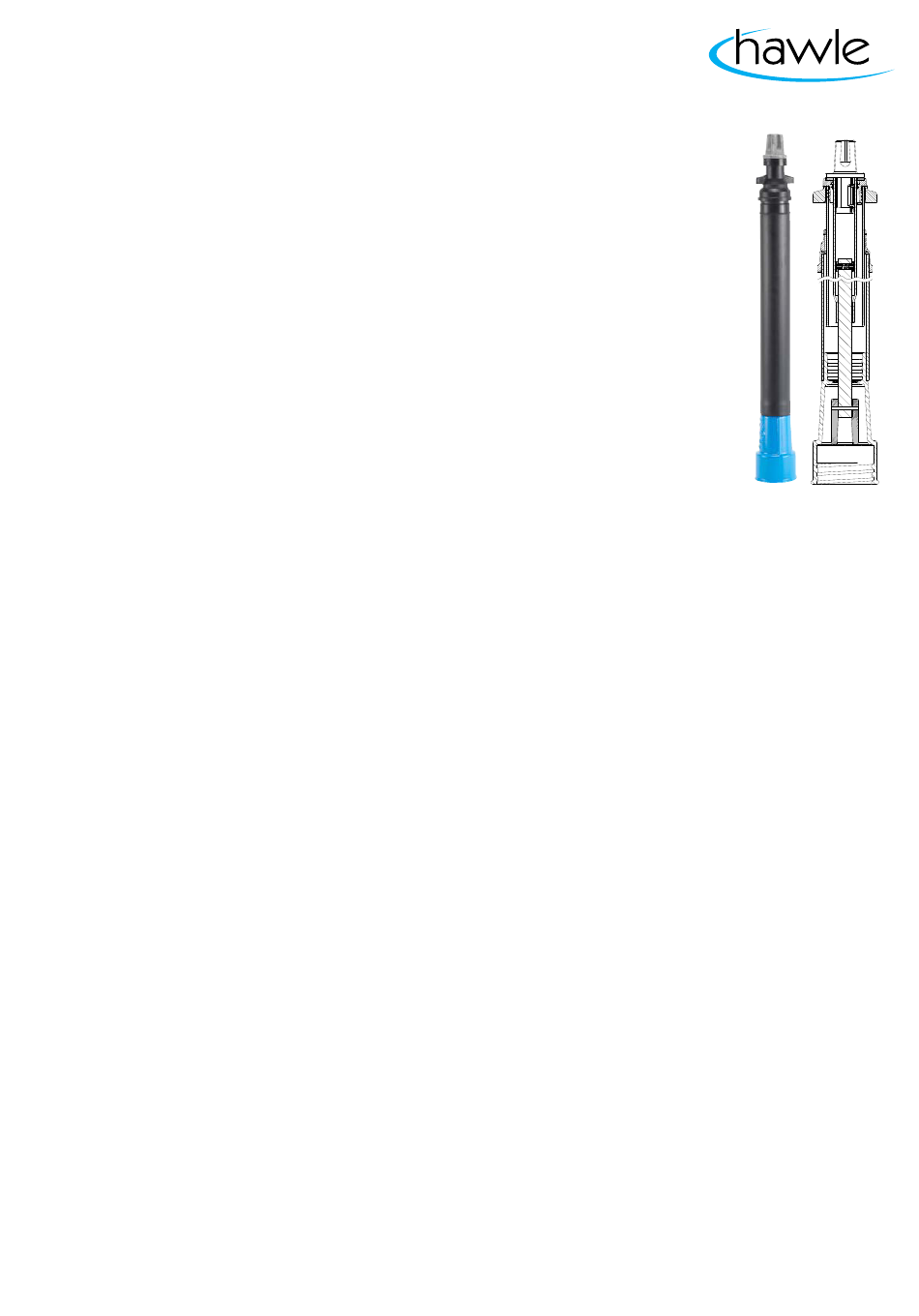

Teleskop-Einbaugarnitur
Best.-Nr. 950
1. Bestimmungsgemäße Verwendung / Produktbeschreibung:
Medium:
Trinkwasser / Gas / Abwasser
Material:
Rundgewindeglocke (DN 50 - 200): GJL-250, Hawle-Epoxy-Pulverbeschichtung
Schlüsselnuss und Kuppelmuffe: GJS-400, verzinkt
Schlüsselrohr und Schlüsselstange: Stahl, verzinkt
Schub- und Schutzrohr: PE-HD
Beschreibung:
Einbaugarnituren dienen zur Betätigung von Absperrarmaturen im erdverlegten
Rohrleitungsbau. Teleskop-Einbaugarnituren ermöglichen ein stufenloses Angleichen
an die vorhandene Rohrdeckung.
Bei Verlegung und Einbau sind die gültigen Normen und Regelwerke, Unfallverhütungs-
vorschriften und die Vorschriften der Berufsgenossenschaften zu beachten und einzuhalten.
Der Einbau sollte nur von entsprechendem Fachpersonal vorgenommen werden.
2. Montage/Betrieb
Die Einbaugarnitur wird mittels Rundgewindeglocke (bei Schiebern DN 50 - DN 200) im Uhrzeigersinn auf das
Rundgewinde der Absperrarmatur handfest aufgeschraubt. Hierbei erfolgt gleichzeitig eine lotgrechte Montage der
Einbaugarnitur.
Ein zusätzliches Verstiften der Kuppelmuffe der Einbaugarnitur und Spindel der Absperrarmatur ist dadurch nicht
notwendig.
Anschließend wird die Absperrarmatur mit montierter Einbaugarnitur verfüllt. Hierbei ist unbedingt darauf zu achten,
dass eine Deformierung des Schub- und Schutzrohres aus PE-HD ausgeschlossen ist.
Zum Verfüllen empfehlen wir verdichtungsfähigen Sand oder geeignetes verdichtungsfähiges Material – analog wie
für die Absperrarmatur.
Nur durch eine sorgfältige, lagenweise Verfüllung ist auch eine einwandfreie Funktion der Einbaugarnitur gewähr-
leistet.
Insbesondere bei bindigen Böden ist auf das richtige Einsanden bzw. Verfüllen mit verdichtungsfähigem Material
von Armatur und Einbaugarnitur zu achten, um Frostsicherheit zu erreichen.
Zur Betätigung sind Bedienschlüssel nach DIN 3223 geeignet. Verlängerungen und dergleichen sind unzulässig.
Abschließend erfolgt der zentrische Einbau von Tragplatte und Straßenkappe um den Betätigungsvierkant der
Einbaugarnitur. Hierbei sind das notwendige Straßenniveau und ausreichend Abstand zwischen der Oberkante
Betätigungsvierkant und Unterkante Straßenkappendeckel zu berücksichtigen ( mind. 90 mm vgl. W363 ). Es sind
hierzu die jeweiligen Einbauanleitungen der Hersteller zu beachten.
Um ein Absinken des Schlüsselvierkants der Einbaugarnitur zu verhindern, empfehlen wir die Einbaugarnitur in
Kombination mit der Hawle Universaltragplatte für Schieber- und Ventilkappen Best.Nr. 204 zu verwenden. Dabei
werden die beiden Haltelaschen der Einbaugarnitur in die Aussparungen der Tragplatte eingehängt.
3. Wartung und Instandhaltung
Die Teleskop-Einbaugarnitur ist wartungsfrei.
