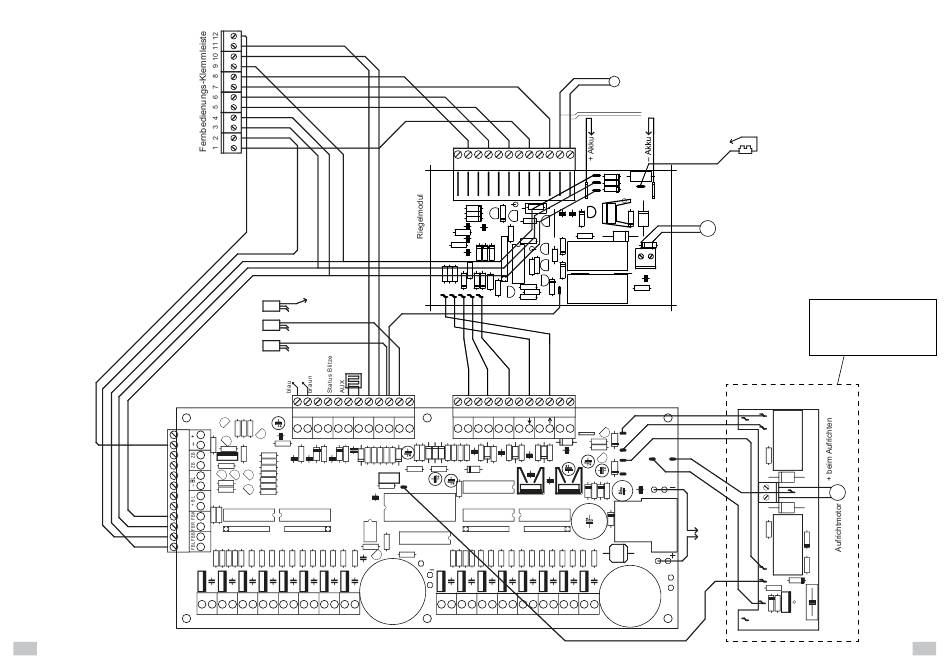

Verdrahtungsplan
Leuchtpfeil
mit PWM Modul
und Riegelmodul
Zünd.Blitze
GND Blitze
+Ub Blitze
8
zur Listerklemme
Sensoren
schwarz
Riegel
schwarz
Oben
schwarz
Unten
Betriebsspannung
Fotozelle
zu den Sensoren
-S +S
SBR SBL
AUX +FT -FT ATU
ATO SU SO TAAA
K1
K2
K3
K4
K5
K6
K7
K8
M
dieser Motoranschluss ist nur erforderlich,
wenn kein PWM Mod. verwendet wird
BIT 0
BIT 1
BIT 2 E / A
+FB
+M -M
K9
K10 K11 K12 K13 K14 K15 K16
schwarz
zum Sensor
Riegel
rot
Riegelmotor
M
schwarz
PWM-Modul
ist bei Art.-Nr. 21023 nicht im
Lieferumfang enthalten, wird bei
nachträglicher Umrüstung auf
Hebe-Senkvorrichtung benötigt.
PWM Modul
- Akku
Haupt
Akku
+ Akku
M
9
