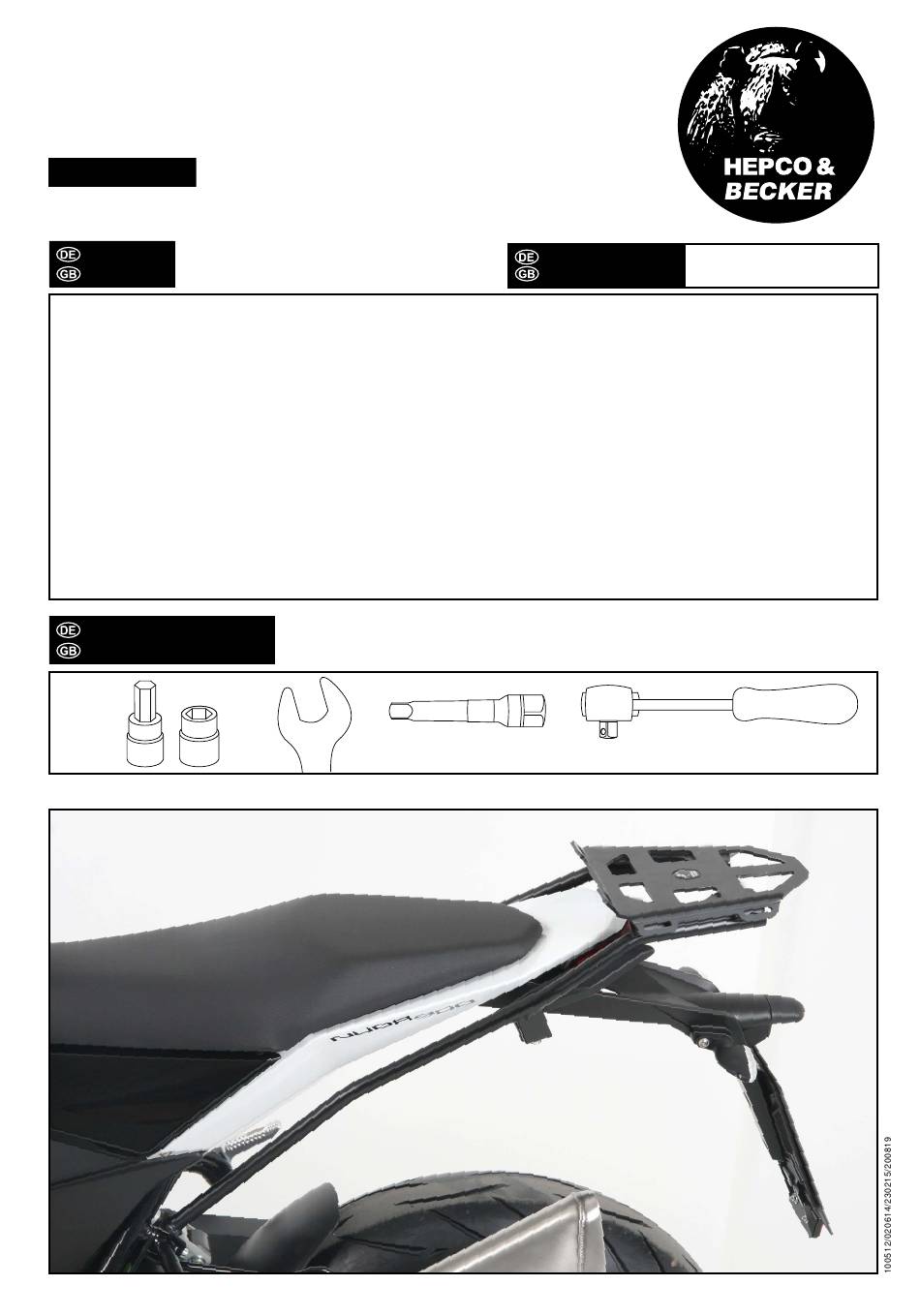

Minirack
HUSQVARNA 900 Nuda
Artikel Nr.: / Item-no.:
7511
650
01 01
schwarz/black
INHALT
CONTENTS
1
700007884
1
700007885
1
700007548
1
700007886
1
Schraubensatz:
2
Zylinderschrauben M6x80
2
Zylinderschrauben M8x65
4
Zylinderschrauben M8x50
2
Zylinderschrauben M8x20
4
Senkinbusschrauben M6x20
2
Aludistanzen Ø15xØ7x20mm
2
Aludistanzen Ø13xØ9x22mm
6
U-Scheiben Ø6,4
6
U-Scheiben Ø8,4
2
selbstsichernde Muttern M8
4
selbstsichernde Muttern M6
1
Logo Hepco & Becker ø30mm
4
Verschlußstopfen Ø8 mm
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
Rohradapter links
Rohradapter rechts
Alubrücke
Haltelasche
Set
Verlängerung/extension
EINSCHRÄNKUNG
LIMITATION
1
700007884
1
700007885
1
700007548
1
700007886
1
Screw kit:
2
allen screw M6x80
2
allen screw M8x65
4
allen screw M8x50
2
allen screw M8x20
4
countersunk head screw M6x20
2
alu spacer Ø15xØ7x20mm
2
alu spacer Ø13xØ9x22mm
6
washer Ø6,4
6
washer Ø8,4
2
self lock nuts M8
4
self lock nuts M6
1
emblem Hepco & Becker ø30mm
4
plastic plugs Ø8 mm
Zuladung max. 3 kg !
Max load: 3 kg / 6,6 lb !
tube adapter left
tube adapter right
alu palette
adapter
Ratsche/Ratchet
1
Werbung
Verwandte Anleitungen für hepco & becker 6507511 01 01
Inhaltszusammenfassung für hepco & becker 6507511 01 01
- Seite 1 Minirack HUSQVARNA 900 Nuda Artikel Nr.: / Item-no.: 7511 01 01 schwarz/black INHALT EINSCHRÄNKUNG Zuladung max. 3 kg ! CONTENTS LIMITATION Max load: 3 kg / 6,6 lb ! 700007884 Rohradapter links 700007884 tube adapter left 700007885 Rohradapter rechts 700007885 tube adapter right 700007548 Alubrücke...
- Seite 2 Minirack HUSQVARNA 900 Nuda Artikel Nr.: / Item-no.: 7511 01 01 schwarz/black WICHTIG IMPORTANT Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen Schrauben zuerst nur locker an.
- Seite 3 Minirack HUSQVARNA 900 Nuda Artikel Nr.: / Item-no.: 7511 01 01 schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Befestigung der Rohradapter vorne links und rechts: Die obere Befestigungsschraube der Soziusrastenverschraubung lösen - diese entfallen. In die Bohrung die Aludistanz Ø13xØ9x22mm stecken. Die Lasche des Adapters darüber montieren und mit den Zylinderschrauben M8x50 sowie U-Scheibe Ø8,4 verschrauben.
- Seite 4 Minirack HUSQVARNA 900 Nuda Artikel Nr.: / Item-no.: 7511 01 01 schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage der Alupalette: Auf den zuvor montierten Rohradaptern mit den Senkkopfschrauben M6x20. Von unten mit den selbstsichernden Muttern M6 sowie U-Scheiben Ø6,4 verschrauben. Nun alle Teile festziehen und Logo einkleben. Die nicht benutzten Bohrungen mit den Verschlussstopfen Ø8 mm verschließen.
