Thermon Terminator ZP-R-XP Handbuch Seite 4

Werbung

Terminator
10.
Entfernen Sie die M25-Staubschutzkappe.
Bringen Sie eine M25-Stromdurchführung
(bitte separat bestellen) und einen M25-
Blindstopfen an. Bei Inline-Abzweigungen,
T-Abzweigungen oder Endabschlüssen
setzen Sie statt der M25-Stromdurchführung
einen zusätzlichen M25-Blindstopfen ein
(M25-B-EXE bitte separat bestellen).
Listed Heat Tracing Cable System 137M
Ordinary & Hazardous Locations
Class I, Division 2, Groups A, B, C & D
Class II, Division 2, Groups F & G, Class III
Class I, Zone 1, AEx e II T4-T6; Ex e II T4-T6
0539
II 2 G & D Ex e II T4-T6
IEC Ex UL 05.0003 Ex e II T4-T6
13.
Setzen Sie den Anschlusskasten-Deckel
auf und ziehen Sie ihn mit der Hand fest.
Führen Sie einen Schraubendreher in
den Ratschenschlitz an der Seite des
Anschlusskasten-Unterteils ein.
Begleitheizung
Verdrahtungsdetails: Phase – Phasenkreis
THERMON . . . Die Begleitheizungsspezialisten
www.thermon.com
Europäischer Firmensitz
Boezemweg 25
2640 AE Pijnacker
Telefon: +31 (0) 15-36 15 370
Technische Daten und Informationen können ohne vorherige Ankündigung geändert werden.
ZT-P-XP
TM
11.
Installieren Sie das Stromversorgungskabel.
14.
Benutzen Sie die Schraubendreher-Ratsche
im Anschlusskasten-Deckel. Der Deckel dreht
sich um 30°. Um den Deckel abzunehmen,
führen Sie die Schritte 13 und 14 in umge-
kehrter Reihenfolge durch.
Stromversorgung
L2
L1
PE
Verdrahtungsdetails: 3-phasiger Kreis (Stromseite)
PO Box 205
Niederlande

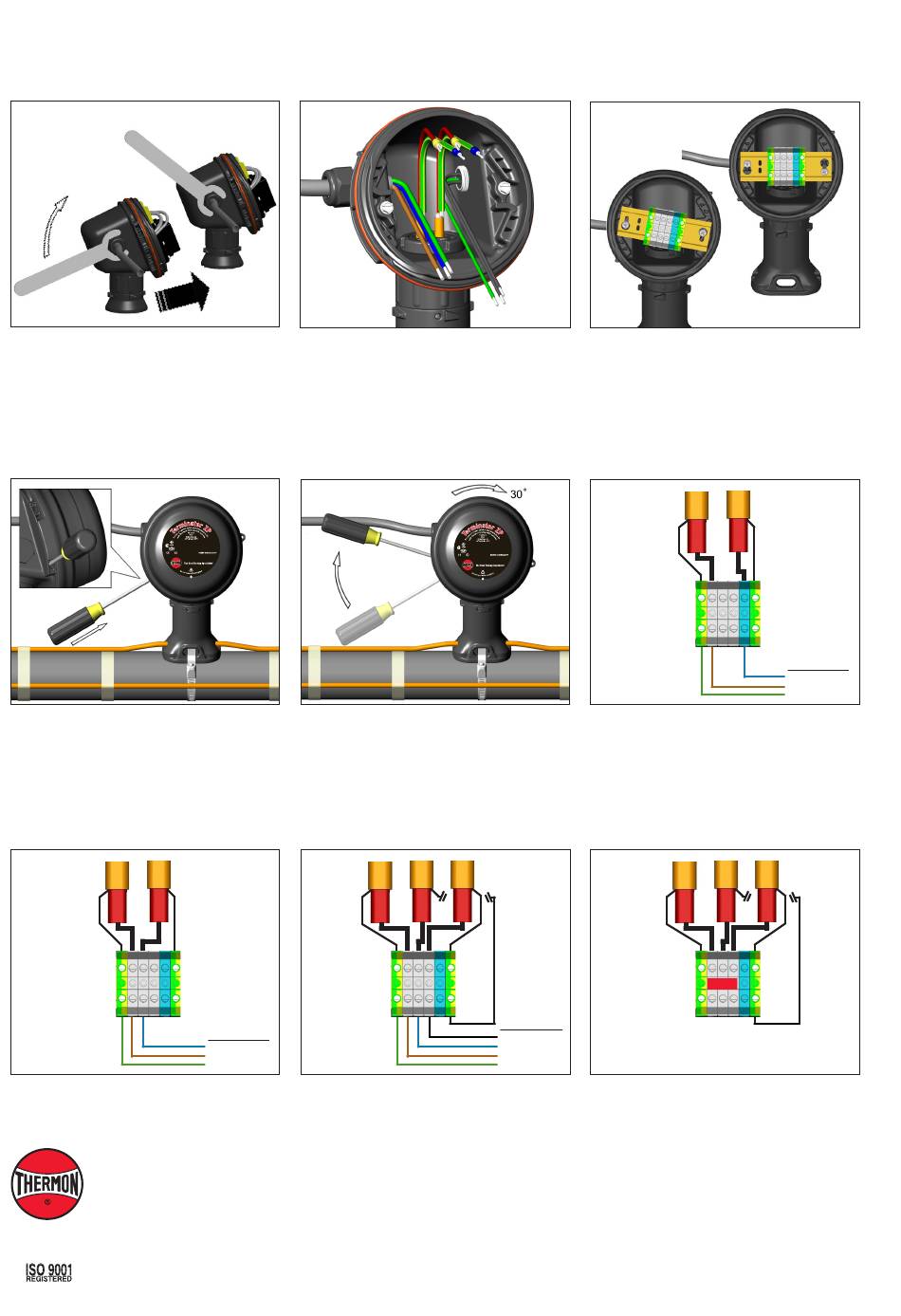

VORGEHENSWEISE INSTALLATION
Listed Heat Tracing Cable System 137M
Ordinary & Hazardous Locations
Class I, Division 2, Groups A, B, C & D
Class II, Division 2, Groups F & G, Class III
Class I, Zone 1, AEx e II T4-T6; Ex e II T4-T6
0539
II 2 G & D Ex e II T4-T6
IEC Ex UL 05.0003 Ex e II T4-T6
Begleitheizung
#1
#2
#3
Stromversorgung
L3
L2
L1
PE
®
Unternehmenszentrale
100 Thermon Dr.
PO Box 609
San Marcos, TX 78667-0609
Telefon: +1 512-396-5801
12.
Installieren Sie die Anschlussleiste und
führen Sie die Systemverdrahtung durch. Die
Schrauben des Terminals sollten mit einem
Anzugsmoment von 1,4 Nm (12,4 lb-in)
festgezogen werden. Verdrahtungsdetails
siehe unten.
Begleitheizung
Verdrahtungsdetails: 1-phasiger Kreis
Begleitheizung
#1
Verdrahtungsdetails: 3-phasiger Kreis (Ende oder
„Stern"-Seite)
Hinweis: Installieren Sie die separat lieferbare
Brücke auf Terminal L1, L2 und L3.
Für das Thermon-Büro in Ihrer Nähe
besuchen Sie uns unter ...
USA
www.thermon.com
Formular PN50860G-0114
