Terminator
1.
Schneiden Sie das Ende des Kabels schräg
ab, damit es sich leichter in die Tülle einführen
lässt. Sehen Sie zusätzliches Kabel vor,
für die Ausdehnungs-Schleife. Tipps für
Mehrfachkabel-Installation siehe Seite 4.
4.
Stecken Sie die Spannbandführung an ihrer
Stelle in den Schnellanschluss und schnappen
Sie sie ein.
7.
Schließen Sie das Kabel mit einem geeigneten
PETK-Abschlusskit ab. Siehe PETK-Installations-
anweisungen.
ZT-P-XP
TM
2.
Führen Sie das Kabel in den Schnellanschluss
ein. Bei Montage an der Rohrunterseite oder an
dessen Seite Tropfloch herausdrücken.
5.
Montieren Sie den Schnellanschluss mit Hilfe
eines Rohrbandes an das Rohr. Kleben Sie kein
Band über das Kabel.
8.
Drücken Sie überschüssiges Kabel wieder
zurück durch den Schnellanschluss. Schrauben
Sie die Kappe gut zu. Kleben Sie die Ausdeh-
nungs-Schleife an das Rohr.

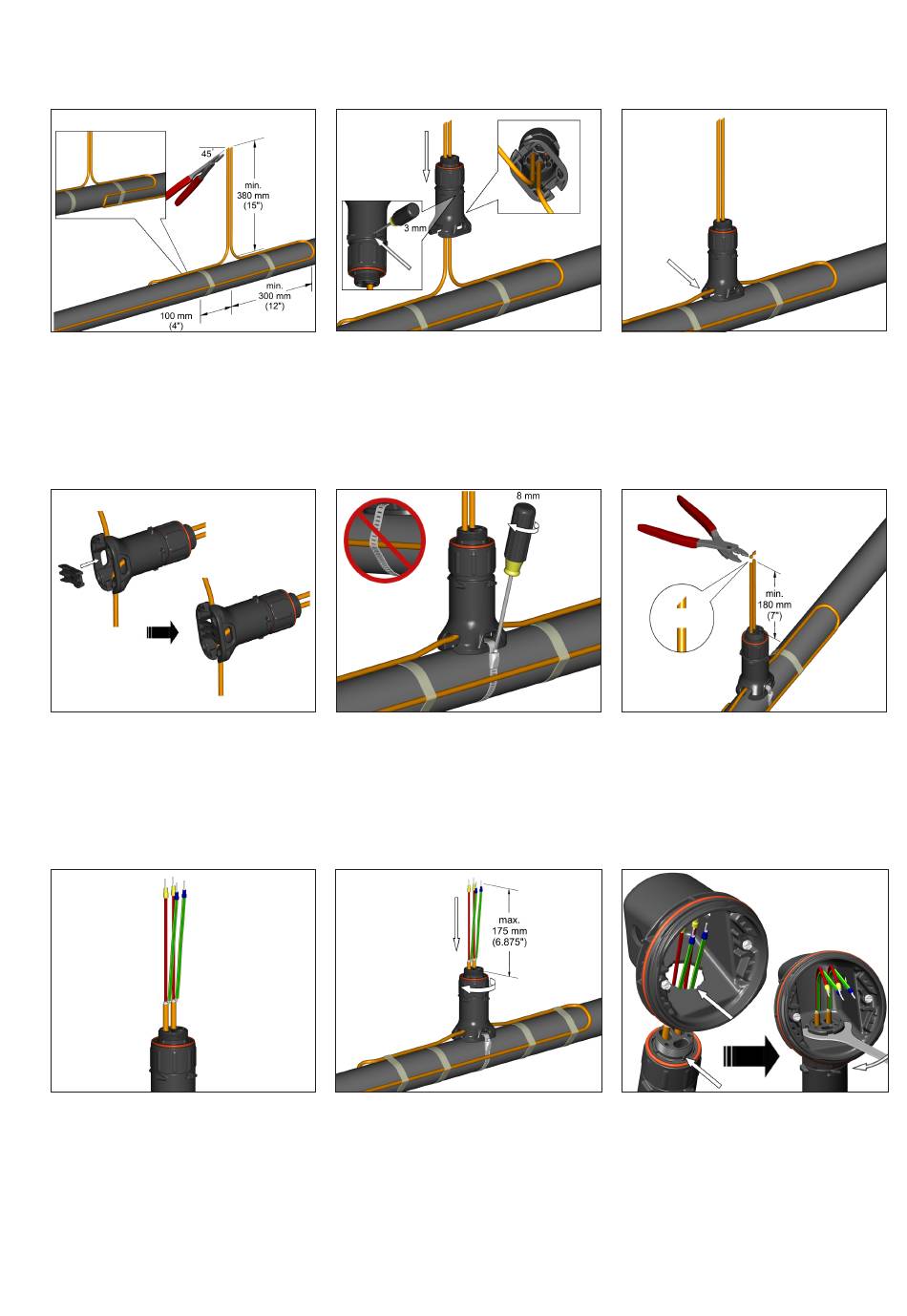

VORGEHENSWEISE INSTALLATION
3.
6.
9.
3
Schieben Sie den Schnellanschluss in Richtung
Rohr und führen Sie das Kabel durch den
Einlass des Standfußes.
Schneiden Sie das Kabelende ab.
Montieren Sie den Anschlusskasten-Unterteil
auf den Schnellanschluss. Stellen Sie sicher,
dass die Schlitze korrekt an der Unterseite des
Anschlusskastens ausgerichtet sind. Ziehen Sie
die Mutter mit dem Terminator-LN-Werkzeug
fest. Bei horizontaler Montage müssen die
Anschlussöffnungen nach unten zeigen.
