RF Rx SW868-1 / RF Rx SW915-1
//
Montage- und Anschlussanleitung / Funkempfänger
Mounting and wiring instructions / Radio receiver
Instructions de montage et de câblage / Récepteur radio
Istruzioni per il montaggio e per il collegamento / Ricevitore radio
Instruções de montagem e instalação / Receptor de rádio frequência
Инструкции Монтаж и Коммутация / Приемник радиосигнала

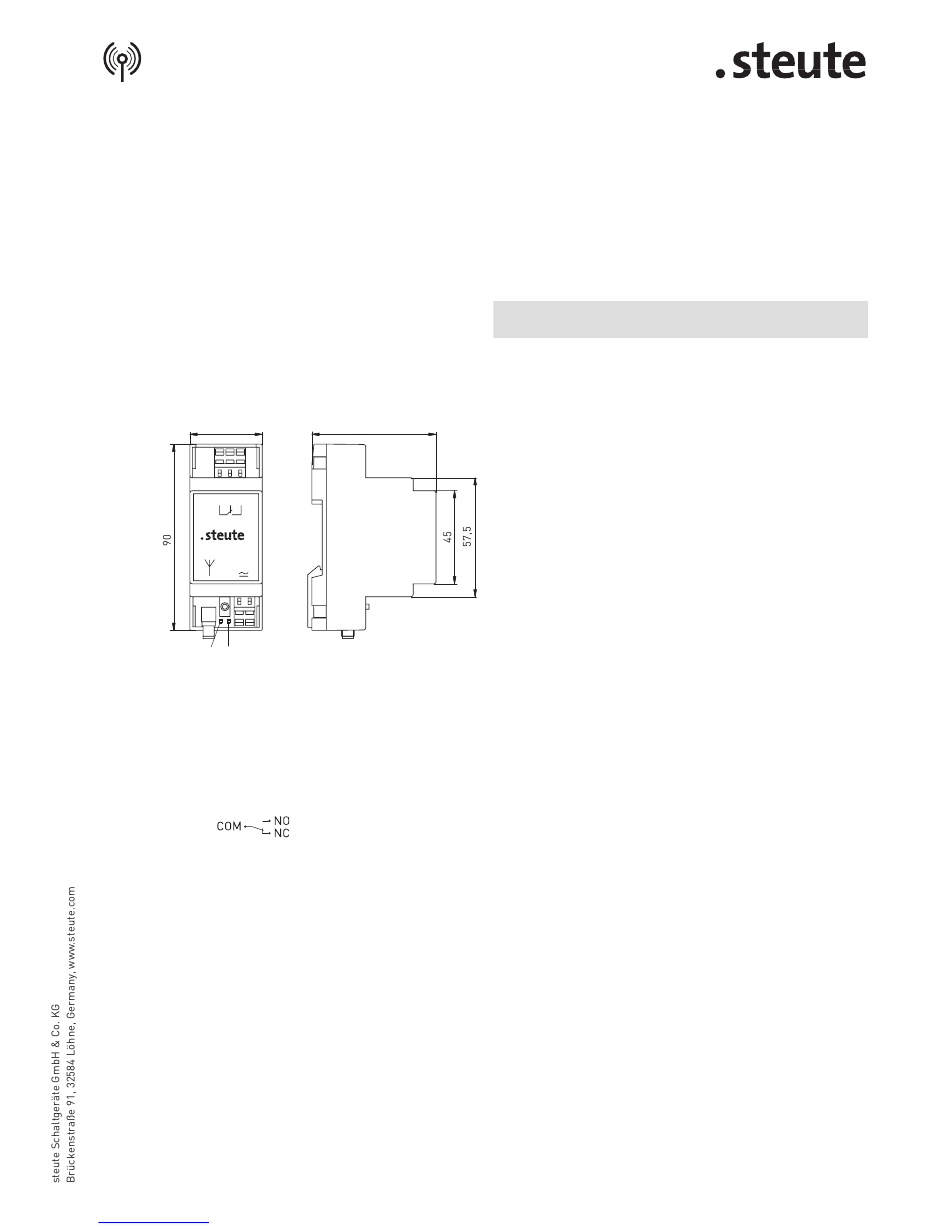

Abmessungen
Dimensions
Dimensions
Dimensioni
Dimensões
Габариты
Kontakte
Contacts
Contacts
Contatti
Contatos
Контакты
Die dargestellten Schaltsymbole beziehen sich auf den spannungs-
losen Zustand des Empfängers.
Contact symbols are shown for the current-free state of the receiver.
Les contacts sont symbolisés récepteur hors tension.
I simboli di commutazione si riferiscono ad un ricevitore in assenza
di tensione.
Os símbolos de comutação indicados estão relacionados ao status
inativo e sem energia.
Представленные условные обозначения относятся к обесто чен
ному состоянию приемника.
Downloaded from www.Manualslib.com
60
35
11 12 14 11 12 14
K1 K1
24
VAC/DC
LED LED
GN YE
RF Rx SW868-1W
RF Rx SW915-1W
manuals search engine
deutsch
Technische Daten
Vorschriften EN 60947-5-1; EN 61000-6-2, 6-3,-4-2, -4-4,
-4-5, -4,6, -4-20; EN 60068-2-6, -2-27; EN 301
489-1; EN 301 489-3; EN 300 220-1, -2
Kanalanzahl 1
Befestigung Schnellbefestigung für Normschiene
Anschlussart
Klemmen mit CAGE CLAMP WAGO Serie 236:
0,08 ... 2,5 mm
THWN, Abisolierlänge 5 ... 6 mm / 0,22 in
Schutzart
IP 20 nach IEC/EN 60529
Eingänge 1 Funkkanal, max. 10 Sender pro Kanal
Ausgänge 1 Wechsler (Relais)
Bemessungsbetriebs-
strom I e 24 VDC: max. 0,03 A; 24 VAC: max. 0,07 A
Bemessungsbetriebs-
spannung U e
24 VAC/DC -15 % ... +10 %
I e /U e Ausgänge 6 A/250 VAC ; 2 A/24 VDC
Gebrauchskategorie AC-15; DC-13
U 250 VAC
i
U 2,5 kV
imp
Frequenz 868,3 MHz oder 915 MHz (USA, Kanada,
Australien)
Meldungen grüne LED für Betriebsspannung,
orange LED Schaltzustandssignalisierung
Schalthäufigkeit
ca. 12000 Telegramme m. Wiederholungen/h
Verschmutzungsgrad 2 nach IEC/EN 60664-1
Umgebungstemperatur 0 °C ... +55 °C
Lager- und Transport-
temperatur -25 °C ... +85 °C
Vibrationsfestigkeit Schließer 20g, Öffner 5g
Schockfestigkeit
max. 100 g
Externe Antenne für optimale Reichweite immer erforderlich
Hinweis Induktive Verbraucher (Schütze, Relais etc.)
sind durch eine geeignete Beschaltung zu
entstören.
Zulassungen FCC: XK5-RF Rx SW915;
IC: 5158A-RF Rx SW915
-
/ AWG 28–12, AWG 12: THHN,
