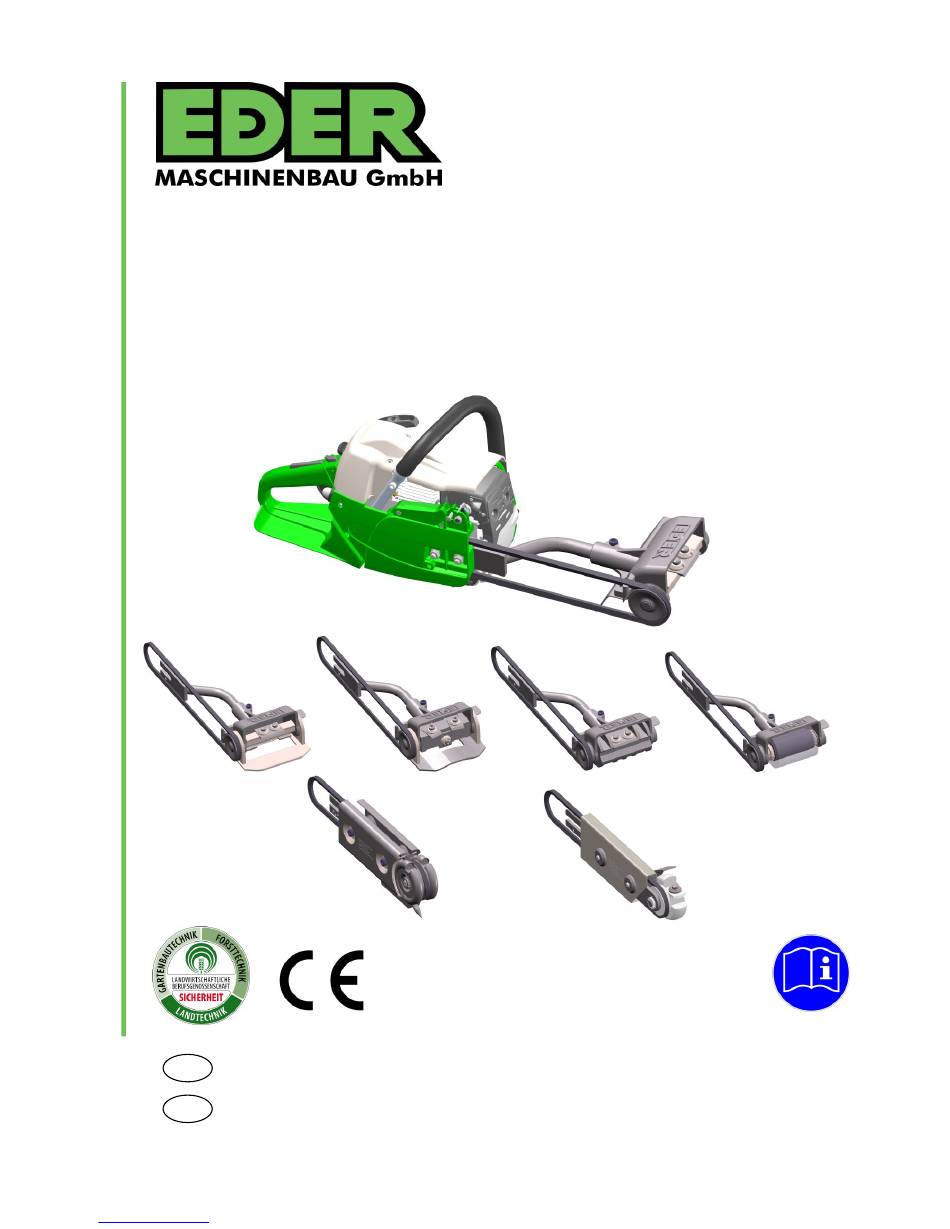

- Seite 1 EDER Forestrytools Motorisiertes Handgerät zum Entrinden/Fräsen von Baumstämmen und Holz Motorised hand-held device for debarking/cutting tree stumps and wood Gebrauchsanweisung User manual Downloaded from www.Manualslib.com manuals search engine...
-
Seite 2: Inhaltsverzeichnis
EDER Troghöhlerset ETH-A56 ......................... 29 EDER Scheibenfräserset ESF-A56 ......................32 Geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitätsprodukt der Firma Eder Maschinenbau GmbH entschieden haben. Zur korrekten Verwendung des Geräts und zur Vermeidung von Unfällen bitte die Gebrauchsanweisung aufmerksam lesen. -
Seite 3: Eder Anbaugeräteset
EDER Anbaugeräteset Das Eder Anbaugeräteset kann in verschiedenen Ausführungen erworben werden. Um eine andere Kontur zu erreichen, können die einzelnen Anbaugeräte mit wenigen Handgriffen gegen ein anderes Eder Anbaugerät ausgetauscht werden. Das EDER Schälgerät ESG-A56 eignet sich zum Schälen von Baumstämmen mit beliebigem Durchmesser. - Seite 4 Stahl oder Eisen behandelt werden, um Rost oder alte Farbe zu entfernen. (S.26) Der EDER Troghöhler ETH-A56 eignet sich zum Ausfräsen von Vertiefungen in Holzoberflächen, kann zum Herstellen von Trögen, für bildhauerische Tätigkeiten, für baumchirurgische Maßnahmen und Entfernen von Stucken eingesetzt werden. Durch die Anordnung der Rundmesser ist eine Bearbeitung sowohl in Längs- als auch in Querrichtung...
-
Seite 5: Symbolerklärung
Verwendung des Geräts Während des Betriebs ist das Tragen von persönlicher Schutzausrüstung erforderlich. Achtung Gehörschadenrisiko: Beim normalen Gebrauch dieser Maschine wird der zuständige Bediener einem Geräuschpegel über 85dB(A) ausgesetzt. Technische Daten Modell ESG-A56 EPH-A56 ERH-A56 EKH-A56 ERB-A56 ETH-A56 ESF-A56 Abmessungen l=700mm... -
Seite 6: Sicherheitsbestimmungen
Für Personen- und Sachschäden, die bei der Handschuhe und eine Schnittschutzhose und Verwendung nicht zugelassener Anbaugeräte verwenden Sie einen Augen-, Gehör- und auftreten, schließt die Eder Maschinenbau GmbH Kopfschutz. jede Haftung aus. 5. Hantieren Sie mit dem Kraftstoff mit der nötigen 20. -
Seite 7: Allgemeine Hinweise
Allgemeine Hinweise Bekleidung und Ausstattung Schutzhelme mit Sichtschutz Schutzhandschuhe anliegende, schnittbeständige Kleidung Schuhe mit rutschfesten Sohlen und stahlverstärkter Spitze Gehörschutz Die oben angeführten Bekleidungs- und Ausrüstungsgegenstände müssen den geltenden Abbildung 2 Unfallverhütungsbestimmungen entsprechen. Anschließend wird Riemen zwischen Keilriemenscheibe und Kupplungstrommel gesetzt. -
Seite 8: Betankung Mit Kraftstoff
Mischung homogen ist. Lassen Sie das Gerät nicht in einer hängenden Position an. Die EDER Anbaugeräte werden mit einem Vor jedem Einsatz sollten die zu bearbeitenden Keilriemen betrieben und dürfen somit nicht Stämme geprüft werden. Nägel, anhaftender Sand geschmiert werden. -
Seite 9: Verwendungsweise / Handhabung
Nachdem Sie den Gashebel losgelassen haben, dreht sich das Gerät noch für kurze Zeit weiter Bei kaltem Motor: Stellen Sie den Schalter (1) auf Start (A) (Starten). (Freilauf). Drücken Sie den Knopf (6) 5 oder 6 Mal und halten Lassen Gerät nicht ohne... -
Seite 10: Wartung Und Reparaturen
Verstellen Sie die Schrauben (2) so, dass der Motor schnell auf das Gaspedal reagiert. Führen Sie das EDER Schälgerät ESG-A56 zügig Die Schraube (1) muss sich mindestens 1+1/8 und ohne Druck über den Stamm vor und zurück Umdrehungen und die Schraube (2) mindestens 1+1/4 Umdrehungen vom Anschlag befinden. -
Seite 11: Luftfilter
Anderenfalls kann die Einstellung nicht korrekt durchgeführt werden. Achtung Berühren Sie weder den Zylinder noch den Auspuff – sie sind heiß! Luftfilter Wenn Sie den Deckel (2) entfernen, haben Sie Zugriff auf den Luftfilter (Abbildung 9) Stellen Sie den Schalter (6) in die Stopp-Position (0) (um den Filter abmontieren zu können). -
Seite 12: Motor - Wartung
Motoren haben eine relativ kurze Lebensdauer. Sie die Scheibe einige Umdrehungen drehen, um die müssen einmal pro Monat gewechselt werden. Feder aufzuziehen. Verwenden Sie Originalzündkerzen Eder A56 Wenn das Startseil ganz aufgewickelt ist, muss die (Art.Nr.: 310121) Scheibe eine halbe Umdrehung gedreht werden. - Seite 13 Male mithilfe des Starters, um das Öl zu verteilen, und montieren Sie die Zündkerze wieder an. Achtung: Alle nicht dieser Gebrauchsanweisung angeführten Wartungs- arbeiten müssen in einer autorisierten Werkstatt durchgeführt werden. Verwenden Sie nur ORIGINAL Ersatzteile der EDER Maschinenbau GmbH! Downloaded from www.Manualslib.com manuals search engine...
-
Seite 14: Bauteilbezeichnung Motor
Bauteilbezeichnung Motor Ersatzteilliste für den Antriebsmotor unter: www.eder- maschinenbau.de/produkte/ersatzteile Steuerung der Riemenbremse Motorstartergriff Vorderer Griff Tankdeckel Primer Stoppschalter: A=Kaltstart; B=Betrieb; C=Stopp Gashebelgriff Gashebel Rückwärtiger Handschutz Schutzhebel Abdeckung Luftfilterabdeckung Riemenabdeckung Luftfilter (Art.Nr. 310122) Zündkerze (Art.Nr.310121) Riemenbremse Schalldämpfer Dekompressionsventil Kupplungsglocke Downloaded from www.Manualslib.com... -
Seite 15: Eder Schälgerätset Esg-A56
Gerät legen. Schlüssel und Hartmetallstift zum Berühren Einstellen der Messer bringen. Für optimales Arbeiten mit dem EDER Schälgerät Schlüssel in dieser Stellung halten und nun ESG-A56 sind scharfe Messer erforderlich. die Schälwalze zurückdrehen bis die Sollte das Gerät zu tief schneiden oder gar hacken,... - Seite 16 Bauteile ESG-A56 Pos. Best. Nr. Bezeichnung Pos. Best. Nr. Bezeichnung 310007 Gehäuseträger 021000 (4 x) Messerscheibe 020200 Gehäuse 021100 (4 x) Messerschraube M8x25 020300 Walze 021200 Sechskantschlüssel 6mm 020400 Keilriemenscheibe 021300 Lagerbolzen kurz 020500 Schutzblech 021400 Lagerbolzen lang 310006Z Kupplungstrommel...
-
Seite 17: Konformitätserklärung
Richtlinien und den angewandten Normen entsprechen. Achtung: Die Anbaugeräte, auf die sich diese Konformitätserklärung bezieht, dürfen nur mit dem mitgelieferten Motor betrieben werden. An den mitgelieferten Motor dürfen nur die originalen Eder-Anbaugeräte angebaut werden. Wolfenbüttel, den 15.07.2016 Ulrich Schrader, Geschäftsführer Downloaded from www.Manualslib.com... -
Seite 18: Eder Planhobelset Eph-A56
EDER Planhobelset EPH-A56 Abbildung 15 Abbildung 16 Einstellen der Messer Für optimales Arbeiten mit dem EDER Planhobels EPH1 sind scharfe, richtig eingestellte Messer erforderlich. Zum Einstellen wird der mitgelieferten Sechskantschlüssel (12) benötigt: Schlüssel (12) mit den Einkerbungen zur Messerwalze (03) zeigend auf das Führungsblech (19) legen (s. - Seite 19 Bauteile EPH-A56 Pos. Best. Nr. Bezeichnung Pos. Best. Nr. Bezeichnung 310007 Gehäuseträger 062000 Sechskantschlüssel 6mm 020200 Gehäuse 021300 Lagerbolzen kurz 020300 Walze 021400 Lagerbolzen lang 020400 Keilriemenscheibe 021500 (2 x) Rillenkugellager DIN 625 020500 Schutzblech 021600 (2 x) Dichtring / Nilosring 310006Z Kupplungstrommel 021700...
- Seite 20 Richtlinien und den angewandten Normen entsprechen. Achtung: Die Anbaugeräte, auf die sich diese Konformitätserklärung bezieht, dürfen nur mit dem mitgelieferten Motor betrieben werden. An den mitgelieferten Motor dürfen nur die originalen Eder-Anbaugeräte angebaut werden. Wolfenbüttel, den 15.07.2016 Ulrich Schrader, Geschäftsführer Downloaded from www.Manualslib.com...
-
Seite 21: Eder Rundhobelset Erh-A56
Schlüssel (12) mit den Einkerbungen zur EDER Rundhobelset ERH-A56 Messerwalze (03) zeigend auf das Führungsblech (19) legen, wie in der Abbildung (Bild2). Messer (09) und Schlüssel (19) an der Stelle mit der gewünschten Schnitttiefe von 0,4 bis 1,0mm (s. Bild 3) zum Berührung bringen. - Seite 22 Bauteile ERH-A56 Pos. Best. Nr. Bezeichnung Pos. Best. Nr. Bezeichnung 310007 Gehäuseträger 062000 Sechskantschlüssel 6mm 020200 Gehäuse 021300 Lagerbolzen kurz 071600 Walze 021400 Lagerbolzen lang 020400 Keilriemenscheibe 021500 (2 x) Rillenkugellager DIN 625 020500 Schutzblech 021600 (2 x) Dichtring / Nilosring 310006Z Kupplungstrommel 021700...
- Seite 23 Richtlinien und den angewandten Normen entsprechen. Achtung: Die Anbaugeräte, auf die sich diese Konformitätserklärung bezieht, dürfen nur mit dem mitgelieferten Motor betrieben werden. An den mitgelieferten Motor dürfen nur die originalen Eder-Anbaugeräte angebaut werden. Wolfenbüttel, den 15.07.2016 Ulrich Schrader, Geschäftsführer Downloaded from www.Manualslib.com...
-
Seite 24: Eder Konturhobelset Ekh-A56
Zunächst wird die Messerschraube (11) EDER Konturhobelset EKH-A56 gelöst und das Messer (09) nach ganz hinten geschoben. Die Messerlehre (19) wird auf die Walze (03) aufgelegt, so dass diese auf den beiden Auflageflächen der Walze (03) oben und unten aufliegt (s. Bild 2). - Seite 25 Bauteile EKH-A56 Pos. Best. Nr. Bezeichnung Pos. Best. Nr. Bezeichnung 310007 Gehäuseträger 021100 (4 x) Messerschraube M8x25 020200 Gehäuse 021200 Sechskantschlüssel Din 911 190300 Walze 021300 Lagerbolzen kurz 020400 Keilriemenscheibe 021400 Lagerbolzen lang 020500 Schutzblech 021500 (2x) Rillenkugellager DIN 625 310006Z Kupplungstrommel 021600...
- Seite 26 Richtlinien und den angewandten Normen entsprechen. Achtung: Die Anbaugeräte, auf die sich diese Konformitätserklärung bezieht, dürfen nur mit dem mitgelieferten Motor betrieben werden. An den mitgelieferten Motor dürfen nur die originalen Eder-Anbaugeräte angebaut werden. Wolfenbüttel, den 15.07.2016 Ulrich Schrader, Geschäftsführer Downloaded from www.Manualslib.com...
-
Seite 27: Eder Rundbürstenset Erb-A56
Abbildung 25 Abbildung 24 Hinweise zur Handhabung Beim Starten ist die Maschine sicher abzustützen und festzuhalten, wobei die Rundbürste (03) frei stehen muss. Setzen Sie die EDER Rundbürste ERB1 Betriebsdrehzahl Stammoberfläche auf. Montage und wechseln der Rundbürste Die Rundbürste (03) wird ausgetauscht, indem die Keilriemenscheibe (04) und anschließend die... - Seite 28 Bauteile ERB-A56 Pos. Best. Nr. Bezeichnung Pos. Best. Nr. Bezeichnung 310007 Gehäuseträger 021300 Lagerbolzen kurz 020200 Gehäuse 021400 Lagerbolzen lang 150100 Rundbürste 021500 (2 x) Rillenkugellager DIN 625 020400 Keilriemenscheibe 021600 (2 x) Dichtring / Nilosring 020500 Schutzblech 021700 (2 x) Sicherungsring DIN 472 310006Z Kupplungstrommel 021800...
- Seite 29 Richtlinien und den angewandten Normen entsprechen. Achtung: Die Anbaugeräte, auf die sich diese Konformitätserklärung bezieht, dürfen nur mit dem mitgelieferten Motor betrieben werden. An den mitgelieferten Motor dürfen nur die originalen Eder-Anbaugeräte angebaut werden. Wolfenbüttel, den 15.07.2016 Ulrich Schrader, Geschäftsführer Downloaded from www.Manualslib.com...
-
Seite 30: Eder Troghöhlerset Eth-A56
Die Rundmesser können nachgeschliffen werden, EDER Troghöhlerset ETH-A56 wobei darauf geachtet werden muss, dass der Rundungsradius der Rundmesser erhalten bleibt - ansonsten geht die Effektivität beim Arbeiten verloren. Abbildung 26 Abbildung 28 Hinweise zur Handhabung Messerschrauben Die Spitze des Führungsbocks wird auf der lösen... - Seite 31 Bauteile ETH-A56 Pos. Best. Nr. Bezeichnung Pos. Best. Nr. Bezeichnung 140100 Fräskopf rechts 370001 Keilriemen SPZ 1024 140200 Fräskopf links 021500 (2 x) Rillenkugellager DIN 625 021200 Sechskantschlüssel DIN 911 031200 Sicherungsring DIN 472 370002 Schwert 031300 Stützscheibe 030500 (3x) Lagerwelle 031400 (6x) Wellenmutter DIN 981 KM2 030600...
- Seite 32 Richtlinien und den angewandten Normen entsprechen. Achtung: Die Anbaugeräte, auf die sich diese Konformitätserklärung bezieht, dürfen nur mit dem mitgelieferten Motor betrieben werden. An den mitgelieferten Motor dürfen nur die originalen Eder-Anbaugeräte angebaut werden. Wolfenbüttel, den 15.07.2016 Ulrich Schrader, Geschäftsführer Downloaded from www.Manualslib.com...
-
Seite 33: Eder Scheibenfräserset Esf-A56
EDER Scheibenfräserset ESF-A56 Achtung Die Messer dürfen nie mehr als 1mm über den Fräskopf herausgestellt werden, da der Fräskopf als Tiefenbegrenzung dient. Achtung Die Messerschrauben für die Messer sind mit einem Drehmoment von 35Nm anzuziehen. Überprüfen Sie den festen Sitz der Messer vor jedem Gebrauch. - Seite 34 Bauteile ESF-A56 Pos. Best. Nr. Bezeichnung Pos. Best. Nr. Bezeichnung 130100 Fräskopf mit Keilriemenscheibe 020800 Keilriemen SPZ 987 lw 130200 Schutzblech 021500 (2 x) Rillenkugellager DIN 625 310006Z Kupplungstrommel 031200 Sicherungsring DIN 47204 360001 Schwert 031300 Stützscheibe 130500 Lagerwelle 031400 Wellenmutter DIN 981 KM2 130600 (2x) Schutzblechbefestigungs-...
- Seite 35 Richtlinien und den angewandten Normen entsprechen. Achtung: Die Anbaugeräte, auf die sich diese Konformitätserklärung bezieht, dürfen nur mit dem mitgelieferten Motor betrieben werden. An den mitgelieferten Motor dürfen nur die originalen Eder-Anbaugeräte angebaut werden. Wolfenbüttel, den 15.07.2016 Ulrich Schrader, Geschäftsführer Downloaded from www.Manualslib.com...
